Установка и подключение водонагревателя Термекс своими руками: электросхема и подводка к водоснабжению

Инструкция по установке и подключению прибора

Установка и подключение водонагревателя должно производиться только квалифицированным специалистом, в противном случае возможна его неправильная работа и причинение физического и имущественного вреда здоровью.

Размещение и монтаж водонагревателя

Важно, чтобы расположение водонагревательного прибора оказалось на близком расстоянии от места, где используется горячая вода, это поможет уменьшить потерю теплоты при прохождении через трубы. Водонагреватель крепится на предварительно забитые анкеры к специальному кронштейну корпуса

В помещении, где планируется установка водонагревательного прибора Термекс, обязательно должны быть гидроизоляция пола и выход в канализацию. Не допускается располагать под действующим прибором электрические приборы и предметы, которые «боятся воды». В случае, если таковые условия не могут быть выполнены, необходимо хотя бы установить специальный защитный поддон с выходом в канализацию. В комплектах Термекс вместимостью бака 15, 30, 50 и 80 литров защитный поддон отсутствует.

Подключение к электрической сети

До подключения водонагревателя в электросеть необходимо полностью заполнить его водой. В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В обязательном порядке розетка должна быть современной (с наличием клеммы заземления) и находится в защищенной от влажности зоне. При этом нужно учесть и максимально допустимую мощность для розетки и шнура, которая должна быть более двух тысяч ватт, в противном случае провод или розетка может перегреться и возникнет пожароопасная ситуация.

Рекомендации от профи!

Аксессуары для бани Беседка своими руками Бетонный забор Буржуйка своими руками Веранда своими руками Винтовой фундамент Дачный туалет своими руками Декоративный кирпич Забор из камня Заливка фундамента Как сделать забор Калитка из профнастила Камин своими руками Кирпичный забор Клумбы своими руками Кованые ворота Крыльцо своими руками Купель для бани Курятник своими руками Лестница своими руками Металлические ворота Монтаж вагонки Монтаж поликарбоната Насос для дачи Обустройство гаража Ограждения для клумб Отмостка своими руками Парилка в бане Перила для лестниц Погреб своими руками Покраска стен Пресс своими руками Решетки на окна Рулонные ворота Сарай своими руками Сигнализация для дачи Скамейки для дачи Столбы для забора Стяжка пола Твердотопливные котлы Теплица своими руками Установка забора Утепление дома Утепление мансарды Утепление фундамента

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Особенности конструкции

Чтобы разобраться, как повесить водонагреватель на стену, сначала нужно выяснить особенность конструкции накопительного прибора. По типу нагрева бойлеры бывают:

  • Газовые водонагреватели подключаются к магистрали или баллону. Требуют вывода дымохода за пределы помещения.
  • Электрические бойлеры работают от подключения к домашней электросети. Отсутствие продуктов сгорания не требует делать вывод дымохода, так как он, вообще, отсутствует.
  • Водонагреватели косвенного нагрева оснащены теплообменником, подключающимся к системе отопления.

Общее у всех этих бойлеров – это накопительная емкость. Чем больше бак, тем он тяжелее, когда наполнится водой. От этой особенности конструкции зависит, как повесить бойлер на стену из разных материалов и где ему выбрать место.

Любая модель водонагревателя продается с элементами крепления. Напольные приборы устанавливать проще, а для подвесных бойлеров нужна прочная стена. По стандарту каждый корпус бойлера сзади оснащен монтажными проушинами. В комплекте идут стальные крючки. Если их нет, придется купить отдельно. Толщина крючка должна соответствовать диаметру отверстия в проушинах.

Разобраться, как использовать крепление для водонагревателя к стене, может даже неопытный человек:

  • Первый вариант – дюбели для фиксации прибора вгоняют строительным пистолетом. Однако инструмент не у каждого хозяина имеется дома.
  • Проще просверлить в стене отверстия под пластиковые дюбели и вкрутить стальные крючки.

Варианты стандартного крепления подходят для прочного бетонного или каменного основания. Как выполнить крепление бойлера на слабые стены, будет зависеть от рыхлости материала.

Устройство накопительного водонагревателя Термекс.

В качестве пациента в данном примере – плоский настенный водонагреватель накопительного типа Thermex ID 80H. Его основные характеристики:

  • Мощность – 2 кВт,
  • Объем – 80 л.

Водонагреватель накопительный Термекс ID 80 H – характеристики

Электрическая схема очень кратко выглядит так:

Схема электрическая структурная накопительного нагревателя Термекс

Работа схемы водонагревателя заключается в следующем.

Питание 220В поступает на силовую плату через термопредохранитель (на схеме не показан), который размыкает цепь питания в случае нагрева воды в баке (точнее, самого ТЭНа) выше 95°С.

Устройство накопительного водонагревателя Термекс. Термопредохранитель, ТЭН.

Далее это напряжение в блоке питания преобразуется в постоянное с номиналом 12В и 5В, и используется для питания платы управления и индикации, которая выглядит с лицевой стороны (панели управления) вот так:

Панель управления плоcким настенным водонагревателем Термекс ID 80H

С этой панели устанавливается текущее время, программа нагрева, время включения-выключения. И главное – задается температура. Также выводятся различные сообщения о авариях и текущем состоянии. Управляется всё с 5 кнопок.

Плата управления связана с силовой платой шлейфом, в котором несколько проводов.

Силовая плата водонагревателя. Коммутация, блок питания. Кому нужна? Лежит без дела, отдам за символическую плату).

Силовая плата также выдает напряжение питания на ТЭН (нагревательный элемент), который установлен в баке нагрева воды. Для обратной связи по температуре служит датчик температуры, который подключен также к силовой плате. Благодаря этому датчику температура воды в баке может более-менее поддерживаться около заданного значения.

Устройство накопительного водонагревателя. Выводы ТЭНа и термодатчика.

Это принцип работы схемы водонагревателя и его устройство, а теперь к сути статьи – к ремонту.

Инструкция по безопасности при работе с водонагревательным прибором

Для достижения необходимого уровня безопасности прибор необходимо заземлить в соответствии с действующими правилами установки электронных приборов.

Запрещается при установке водонагревателя выполнение следующих действий:

  • Нельзя подключать к сети водонагреватель, предварительно не заполнив его водой
  • Не разрешается выполнять демонтаж оборудования во время его функционирования
  • Запрещено пользоваться водонагревателем без заземления
  • Не подключать водопроводную трубу к водонагревателю без использования предохранительного элемента
  • При подключении прибора давление в водопроводной системе не должно превышать 0,6 МПа
  • Нельзя использовать для монтажа оборудования те элементы, которые не входят в его комплект
  • Вода в системе должна быть чистой, без примесей и других тяжелых элементов, которые могут негативно отразиться на работе прибора
  • Вода с такого водонагревателя не является пищевой
  • Сливать воду с водонагревательного прибора только при отключенном питании

Установка бойлера

Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Если несущая способность стены вызывает сомнения, то лучше предварительно сконструировать подставку или установить дополнительные кронштейны поддерживающие устройство.

Далее нужно замерить расстояние между креплениями бойлера и перенести его на стену. В отмеченных на поверхности местах высверлить отверстия, вставить дюбеля и вкрутить крюки, на которые подвешивается водонагреватель. Схема установки водонагревателя, подробно показывает, как правильно закрепить бойлер.

Основные сведения об устройстве бойлера


Старейший концерн по производству водогрейной аппаратуры для домашнего использования поставляет свою продукцию в страну с 1995 года. Она соответствует всем международным и российским стандартам. К бренду «Термекс» относятся и приборы «Чемпион», «Квадро», «Блиц». То есть, их устройство идентично основной марке. Водогрейная аппаратура Термекс в качестве нагревателя использует только электрические элементы, влажные и закрытые. В линейке продукции имеются;

  • накопительные приборы различной емкости;
  • проточные устройства;
  • комбинированные, проточно-накопительные системы.


Независимо от принципа накопления и подачи воды, устройства имеют общие функциональные узлы, которые со временем приходят в негодность, и требуется ремонт водонагревателя Термекс:

  1. Накопитель, состоящий из оболочки, внутреннего бака и теплоизоляционного слоя между ними. Внутренний сосуд выполнен из оцинкованной стали или имеет эмалевое покрытие. Внешняя оболочка из пластика или металла с порошковым окрашиванием.
  2. Нагревательный комплекс в виде одного или двух открытых элементов и анода к каждому из них. Смонтированы электроды с закреплением на одной платформе, которая снимается снаружи, откручиванием крепежа.
  3. Контролирующая процесс аппаратура – температурный датчик, термостаты, электронные системы управления, предохранительный клапан.
  4. Монтажные прокладки, патрубки, краны и вентили для подсоединения прибора в систему.
  5. Электропроводка с предохранителями, щитком, и сетевым обустройством, УЗО и заземляющий контур.

Проточные системы используют сухой элемент в медной оболочке, они не принимают накипь, но разрушаются, если в подводке имеются алюминиевые детали. Вода, проходящая через алюминиевый радиатор, несёт ионы, которые разрушат медный корпус нагревателя.

По теме:

Как пользоваться ручным корнеудалителем — облегчаем…

Май 12, 2019

Инструмент для удаления вмятин из Китая – мечта многих…

Окт 4, 2018

НАЗАД ВПЕРЕД 1 из 56

Установка и подключение бойлера к сети

Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.
В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти.
Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты.
Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Такие приборы не нуждаются в особой установке, так как они работают от обычной розетки. Прибор не выдерживает тепловой режим.
На что влияет температура нагрева воды? Такая конструктивная особенность позволяет изменять боковой наклон корпуса простым перемещением нижней точки накопителя. Но это только при условии, что вода в системе отвечает необходимым стандартам и не содержит большого количества примесей и тяжелых элементов, а также в процессе пользования прибором соблюдались правила установки, эксплуатации и своевременного проведения технического обслуживания. Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита: Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя.


Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.

При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.

Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок.
Схема подключения бойлера к водопроводу

Предварительная подготовка

Подготовка перед ремонтом заключается в следующем:

  1. Отключение водонагревателя из сети. Выдерните вилку из розетки.
  2. Перекрыть обратный клапан и вентили для подачи воды.
  3. Отсоединяется шланг для холодной воды и производится слив жидкости. Ее будет небольшое количество, только остатки в системе.
  4. Отсоединяется шланг горячей воды и производится , что находится в баке. Если нет отдельного патрубка для слива воды, в его качестве используют обратный клапан, правда вода в таком случае сливается довольно долго.
  5. Необходимо полностью слить воду, после чего водонагреватель снимается. Лучше всего делать это вдвоем, потому что вес водонагревателя достаточно большой и без воды.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Установка и подключение бойлера к сети

Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.

В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти.


Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты.


Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Такие приборы не нуждаются в особой установке, так как они работают от обычной розетки. Прибор не выдерживает тепловой режим.


На что влияет температура нагрева воды? Такая конструктивная особенность позволяет изменять боковой наклон корпуса простым перемещением нижней точки накопителя. Но это только при условии, что вода в системе отвечает необходимым стандартам и не содержит большого количества примесей и тяжелых элементов, а также в процессе пользования прибором соблюдались правила установки, эксплуатации и своевременного проведения технического обслуживания. Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита: Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя.


Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.

При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.

Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок. Схема подключения бойлера к водопроводу

Как собрать индукционный котел самостоятельно

Современный рынок отопительных устройств представляет большой выбор различных моделей индукционных нагревателей как для бытового, так и для промышленного использования. Несмотря на то, что на сегодняшний день подобное оборудование не вышло на уровень широкого применения в отопительных системах, стоимость его высока. Цена на бытовые котлы начинаются от 25 000 рублей, а на промышленные — от 100 000 руб.

В целях экономии сделать индукционный нагреватель можно своими руками. Такая работа под силу даже не специалисту.

Устройство со сварочным инвертором и пластиковыми трубами

Все материалы и компоненты, которые применяются для сборки, доступны и зачастую находятся под рукой. Что для этого нужно:

  • катанка или нержавеющая проволока из стали (диаметр до 0,7 см);
  • медная проволока;
  • металлическая сетка;
  • фрагмент пластиковой трубы с толстыми стенками для корпуса обогревателя (диаметр изнутри 5 см);
  • сварочный аппарат;
  • переходники для монтирования котла к системе отопления;
  • инструменты;
  • насос для обеспечения циркуляции воды.

Проволоку из нержавеющей стали нужно нарезать на кусочки длиной 0,5-0,7 см. Заполнить плотно ими пластиковую трубу и закрыть ее с обеих сторон. В ней не должно быть свободного пространства. На дно трубки устанавливается металлическая сетка, которая позволяет удержать стальные частички внутри.

Далее следует смастерить основной компонент нагревания — индукционную катушку. На пластиковую трубу наматывается медная проволока. Необходимо сделать не менее 100 аккуратных витков на одинаковом расстоянии друг от друга. Затем индукционная катушка подключается к системе индивидуального отопления. Устанавливается котел в любой части трубопровода. Для прокачки воды необходимо встроить насос.

Подключается самодельное устройство внешней обмоткой из меди к инвертору. Обязательно проводятся работы по электроизоляции и теплоизоляции котла. Все открытые участки закрываются специальным материалом. Для утепления используется базальтовая вата. Это необходимо для того, чтобы нагревалась труба без потерь теплоэнергии на воздух.

Устройство с трансформатором

Данный вариант проще в сборке, чем предыдущий. Что потребуется для изготовления своими руками:

  • трехфазный трансформатор с возможностью крепления;
  • сварочный аппарат;
  • медная обмотка.

Необходимо вставить трубы одна в другую, сварить. Конструкция в разрезе должна напоминать форму бублика. Она выполняет одновременно две задачи – нагревательного элемента и проводника. Затем медной проволокой обматывается корпус нагревателя и подключается к трансформатору. Чтобы тепло не терялось в процессе эксплуатации, на котел можно соорудить защитный кожух.

Индукционное отопление хорошая альтернатива стандартным системам отопления. Его эффективность составляет около 97% КПД. Такие системы экономичны, функционируют на любой жидкости, работают бесшумно, не выделяют вредных веществ.

При соблюдении правил сборки котлы безопасны в эксплуатации. Они долговечны. Но если какой-то элемент придет в негодность, замена его не составит сложностей. Все материалы легко заменимы и доступны.

Устройство бойлера

Перед тем как приступить к ремонту бойлера своими руками, разберемся в особенностях конструкции. Устройство водонагревателя довольно простое, основные комплектующие следующие:

Схема устройства водонагревателя Термекс

  • корпус, выполненный из стального листа с нержавеющим покрытием;
  • внутренний бак, изготовленный из легированной стали, прочный и устойчивый к коррозии;
  • стальной фланец представляет собой платформу, на которую крепятся элементы прибора: ТЭН, магниевый анод, термостат;
  • большой магниевый анод — это металлический стержень, который покрывают магниевым сплавом; таким образом элемент снижает коррозионную активность воды, защищая бак и увеличивая долговечность водонагревателя;
  • трубка из нержавеющей стали для выпуска горячей воды;
  • теплоизоляция, выполненная из пенополиуретана высокой плотности;
  • ТЭН, который, собственно, и нагревает воду;
  • термостат, выполняющий роль авторегулятора температуры воды (отключает бойлер, когда вода нагрелась, и наоборот);
  • трубка подачи холодной воды, выполненная из нержавеющей стали.

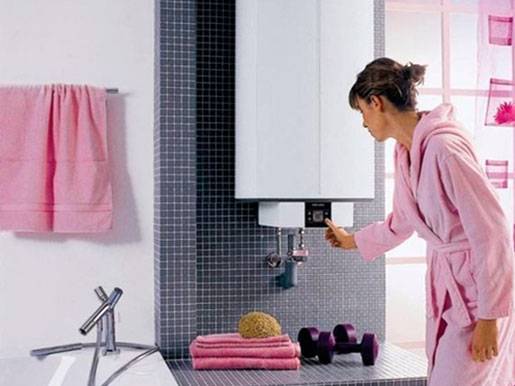

Как произвести первое включение бойлера

Рассмотрим включение водонагревателя, когда он уже установлен. Вне зависимости от того, какой фирмы у вас бойлер, либо способа его работы (проточный или накопительный) ниже описанный алгоритм предусмотрен для любого аппарата.

Для начала, если вы проживаете в муниципальной квартире, где предусмотрено центральное водоснабжение, первым этапом запуска электрического бойлера является перекрытие подачи горячей воды. Это производится закрытием вентиля на горячем стояке, сделать это надо обязательно, даже если у вас стоит обратный клапан. Если этого не сделать, вы будете обеспечивать горячей водой ваших соседей.

Следующее ваше действие, для включения бойлера для нагрева воды, это проверка предыдущего этапа, то есть вам необходимо на любом из смесителей в доме открыть вентиль с горячей водой, и убедиться в её перекрытии, затем закрыть его обратно.

К водонагревателю подключены две трубы: подача холодной воды и выход нагретой. Как правильно определить, где какая? Если вы стоите перед аппаратом, входящая холодная расположена справа, она обозначается синим цветом на патрубке, выходящая нагретая, соответственно, слева и обозначена красным цветом.

Затем производим открытие холодного вентиля (обозначенного синим цветом), затем горячего (красным цветом). Обязательно соблюсти именно эту поочередность включения. Потом открываем на смесителе кран горячей воды и ждем того момента, пока из бака удалится весь воздух, и он наполнится полностью жидкостью.

Это настанет тогда, когда струя начнет течь ровно, потом перекрываем кран, и можно подключать устройство к электросети. Далее рассмотрим некоторые особенности включения  у конкретных производителей.

Производитель Ariston

Как включить электронную модель бойлера для нагрева воды фирмы Аристон?  После того, как емкость устройства полностью наполнилась жидкостью и вы произвели подключение к электросети, подождите загорания на панели индикаторов (это произойдет в течении пары секунд). Далее начнут мигать температурные показатели, это свидетельствует о том, что водонагреватель не включен.

Для его включения нажмите кнопку «включить», на экране будет показана температура воды в баке в настоящий момент, затем выберите подходящий температурный режим. Для этого вам понадобится нажать клавиши «+» или «-», при помощи этого нажатия устройство перейдет к режиму выбора, значения на мониторе замигают часто, выбрать температуру возможно в пределах 30-75 градусов.

Также есть возможность выбора мощность — 1500 Вт или 2500 Вт, при помощи непродолжительного нажатия на кнопку «мощность». Это устройство не оснащено функцией памяти, при отключении все настройки сбрасываются.

Дальше рассмотрим как запустить механическую модель Аристон. После включения в сеть, нажмите  функцию «включить» при помощи левой клавиши, она загорится красным цветом. После того как вода нагреется до заданной температуры, она погаснет.

Мощность устройства составляет 1500Вт, его можно увеличить до 2500Вт при помощи включения правой клавиши. Во время работы она светится, а по достижению установленного температурного режима гаснет. Температуру можно задавать в диапазоне 30-75 градусов при помощи тумблера.

Производитель Электролюкс

Для запуска водонагревателя Электролюкс потребуется на корпусе нажать кнопку Power, затем при помощи регулятора  выберите комфортную для вас температуру .

Видео о том, как включить бойлер в квартире:

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
