Виды двухконтурных газовых котлов — устройство и принцип работы

Устройство двухконтурного газового котла

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают

Это можно понять, уделив внимание следующим моментам:

• принцип работы;
• тип камеры горения;
• исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

• конвекционные;
• конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.

здесь не возникает конденсата

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения, где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход, выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть, а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

• напольные;
• настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении, да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Как выбрать — критерии выбора

Для обогрева индивидуального жилья современная промышленность выпускает множество моделей двухконтурных газовых котлов. Какое лучше выбрать устройство зависит от параметров и назначения сооружения. Удачное приобретение обусловлено подходящими характеристиками.

Мощность

Это основной параметр, влияющий на получение требуемого комфорта в здании. Измеряется в кВт и рассчитывается с учетом конструктивных особенностей здания.

Для полноценного расчета требуется учитывать: высоту этажа, общую площадь, наличие окон, наружных стен и внутренних перегородок, материал, из которого выполнены несущие конструкции, утепление перегородок, стен, потолков и междуэтажных перекрытий. В быту используют более простую формулу.

Как рассчитать достаточную мощность

Грубый расчет производится путем перемножения площади на коэффициент 0,1, соответственно, для дома, площадью 450 м2 потребуется оборудование мощностью в 45 кВт.

Это упрощенный способ подсчета и он справедлив для средней полосы России. Для южных районов следует применять коэффициент – 0,8, а для северных территорий – 1,5. Кроме того, рекомендуется добавлять к расчетной мощности страховой запас на случай аномальных перепадов температуры, для этого нужно увеличить значение на 10%.

Формула расчета мощности котла.

Принцип работы

Двухконтурный котел нагревает теплоноситель в теплообменнике. Весь отопительный процесс работает благодаря термостату, который запускает двухконтурный котел, если температура теплоносителя снижается до определенного уровня. Когда термостат запускается, то дает команду и циркуляционному насосу. Насос в свою очередь также начинает функционировать и производит движение теплоносителя в обратном трубопроводе. В результате этого теплоноситель, который нагревается в теплообменнике, начинает циркулировать по системе.

После запуска газовый прибор начинает работу на низкой мощности, но в процессе нагревания она увеличивается до максимальной. Но в случае, когда установлен режим работы, то котел производит нагревание до нужной температуры. Этот процесс контролируется автоматикой, при очень быстром нагревании она отключает котел, то есть перекрывает подачу газа в горелку.

Теплообменник нагревается посредством выделяемой тепловой энергии от сжигания газа. Таким образом, камера сгорания с горелкой находится снизу, а уже над ней расположен теплообменник.

Когда теплоноситель в системе отопления достиг заданного температурного режима, горелка постепенно затухает, а потом газ и вовсе не поступает. Далее двухконтурный газовый котел находится в режиме ожидания, до новой команды термостата.

Что касается второй функции двухконтурного агрегата – подача горячей воды, то она осуществляется с помощью трехходового клапана. Он перекрывает путь теплоносителю в систему отопления, при этом вода попадает во вторичный теплообменник, который рассчитан на ГВС. Этот теплообменник находится над первичным. Трехходовой клапан срабатывает во время открытия водопроводного крана, а после его закрытия двухконтурный котел дальше работает на подогрев теплоносителя для радиаторов.

Розжиг газовых котлов может быть двух видов:

• Электрический – этот вид розжига есть в приборах, которые работают от электричества. Благодаря узлу управления такой розжиг происходит в автоматическом режиме;
• Пьезорозжиг – этим типом розжига оснащены недорогие котлы, это энергонезависимая система. Розжиг происходит от нажатия кнопки на корпусе. При этом запальник постоянно горит.

Критерии выбора отопительного оборудования

От покупки газового оборудования для отопления будет зависеть комфорт проживающих в доме людей в течение нескольких лет

При выборе той или иной модели необходимо обращать внимание на следующие параметры:

• мощность должна соответствовать пощади отапливаемого помещения;
• варианты стабилизации электричества: генератор напряжения или источник бесперебойного питания;
• количество проживающих людей, от которого зависит расход горячей воды;
• варианты ГВС ― от контура котла или за счет подключения бойлера косвенного нагрева;
• жесткость воды, которая определяет возможность установки битермального котла;
• расстояние между точками водозабора, от которого зависит эффективность работы газового котла.

Расчет необходимой мощности необходимо проводить с учетом теплопотерь через вентиляцию и строительные конструкции.

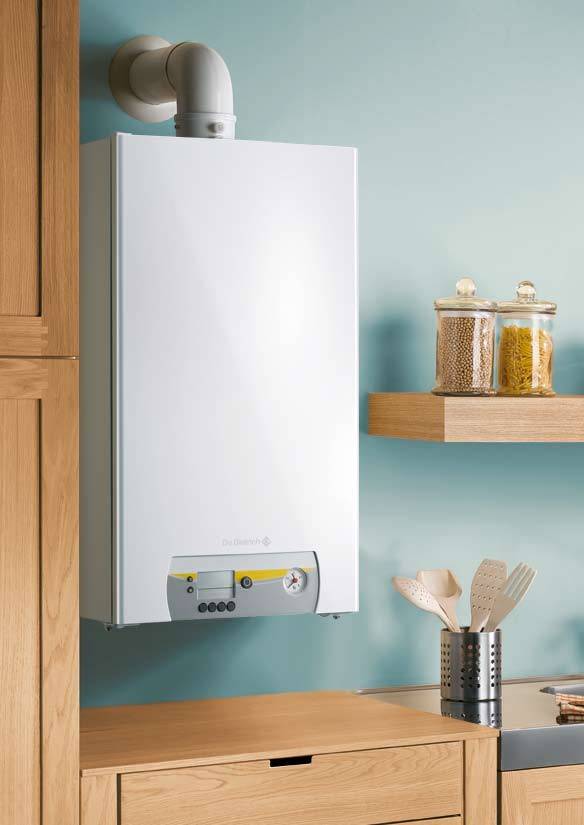

Лучшие настенные двухконтурные газовые котлы

Перед принятием важного решения необходимо ознакомиться с продукцией различных производителей. Основные критерии выбора котлов: компания-производитель, габариты изделия, цена, мощность, набор функций, материал изготовления рабочих деталей, узлов, тип камеры сгорания

На фоне дополнительных показателей данные пункты считаются обязательными.

Газовый котел Ferroli DOMINA N F 24 изготовлен в Италии. Изделие выполнено в современном стиле, корпус оформлен закругленными вертикальными углами. Основные функции: обогрев помещения, горячее водоснабжение. Литера «F» в наименовании товара означает принудительную тягу, а также закрытую камеру сгорания. Горелка изготовлена из нержавейки марки AISI 304, теплообменник – из меди с антикоррозийным алюминиевым покрытием. На корпусе расположен светодиодный дисплей.

Плюсы:

• Компактные размеры (итальянский котел Ferroli DOMINA N является самым маленьким по габаритам среди аналогичных устройств).
• Электронное управление мощностью.
• Антиблокировка насоса.
• Дистанционное управление.
• Защита против замерзания.
• Высокий КПД.
• Легкий доступ к внутренним узлам котла.
• Безопасность, надежность.
• Универсальность (агрегат работает на природном или сжиженном газе).

Минусы: отсутствие фильтра горячей воды.

Настенный котел Bosch Gaz 4000 W ZWA 24-2 K предназначен для выполнения двух задач: обеспечение теплом и горячей водой. Данная модель рассчитана на обогрев помещений до 240 кв. м. Котел Bosch Gaz 4000 W ZWA 24-2 K надежно крепится к стене, при этом он занимает минимум свободного пространства. Расчетный КПД прибора составляет 93%. Продукты сгорания отводятся через встроенный дымоход.

Плюсы:

• Компактные размеры.
• Низкий расход газа.
• Большое количество функций по обеспечению безопасности пользователей.
• Простота управления.
• Надежность.
• Практичность.

Минусы: шумная работа встроенного вентилятора.

Настенный газовый котел двухконтурный произведен в Италии. Агрегат оснащен простым, удобным жидкокристаллическим дисплеем. На экране отображается информация о текущем состоянии газового котла, рабочих параметрам. Мощность котла равна 10 кВт, вес прибора 30 кг. Отработанные газы удаляются принудительно, безопасность отведения контролируется при помощи специального датчика тяги. Теплообменник изготовлен из нержавейки. Тип камеры сгорания – закрытый. Габаритные размеры изделия соответствуют 73х40х29,9 см., вес – 30 кг, розжиг – автоматический. Скорость подогрева воды до +25°С равна 13,7 л/мин. Панель управления оснащена удобными кнопками и информационным дисплеем.

Плюсы:

• Функции защиты от замерзания, перегрева.
• Экономичность (расход газа 1,19 м/ч).
• Простота электронного управления.
• Эстетичность дизайна.
• Многофункциональность.

Минусы:

• Датчик давления находится в труднодоступном месте (неудобно наклоняться, чтобы снять показания).
• Экран не подсвечивается ночью.

Страна-производитель газового отопительного котла – Швеция. Тип оборудования – настенный, двухконтурный. Мощность Electrolux GCB 11 Basic Space Fi равна 11 кВт. Материал теплообменника – медь. Конструкцией предусмотрены: расширительный бак, встроенный насос, манометр, датчики перегрева, давления воды в системе, газа, наличия пламени и пр. Основное назначение данной модели – качественный обогрев жилых помещений, подача горячей воды. Агрегат имеет высокий коэффициент полезного действия 92%.

Плюсы:

• Красивый строгий дизайн.
• Простота установки на стену.
• Легкость подключения.
• Качественный контроль безопасности.
• Функция самодиагностики.
• Экономичность.
• Долговечность, надежность.

Минусы: шумная работа вентилятора.

Одна из немногих конструкций атмосферного типа – газовый котел Vaillant atmoTEC pro VUW 200/5-3. Устройство с открытой камерой сгорания предназначено для отопления комнат и приготовления горячей воды. При сжигании газа агрегат использует воздух из окружающего пространства. Такое решение предполагает наличие дымохода в стене. Это необходимо для вывода продуктов сгорания. Данный котел оснащен жидкокристаллическим дисплеем с кнопочным управлением и светодиодной подсветкой. Теплообменник изготовлен из меди, горелка – из хромоникелевой стали. Агрегат переключается в режимы: зима/лето.

Плюсы:

• Строгий дизайн.
• Защита от промерзания, перегрева, заклинивания насоса.
• Прибор настраивается на частичное использование мощности.
• Электронное управление функциями.
• Автоматическое зажигание.
• Высокая мощность агрегата.
• Большая площадь обогрева – 200 кв. м.

Минусы:

• Слишком дорогостоящее оборудование.
• Необходимо иметь выходное отверстие для обустройства дымохода.

Различие по уровню мощности

Напольные отопительные котлы подразделяются на работающие:

— на одном уровне мощности, их называют одноступенчатыми;

— на двух уровнях мощности, называют двухступенчатыми;

— плавно регулируемые, называются котлами с модуляцией.

Практические наблюдения показывают, что за весь холодный сезон на всю мощность котел используется лишь 15—20 времени, а весь остальной она остается невостребованной.

Из этого обстоятельства можно сделать вывод, что лучшим приобретением будет котел с модуляцией или с двухуровневой мощностью, которые позволят регулировать ее под конкретную температуру за окном. К положительным качествам этих вариантов приборов отопления можно отнести:

— более долгий срок работы, который достигается снижением мощности в нужное время;

— увеличение экологических качеств, так как уменьшается выброс отходов горения в атмосферу;

— есть возможность подключать, при необходимости, дополнительное водогрейное оборудование.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Типы камеры сгорания

Горелка располагается в камере сгорания.

Существует две разновидности камер:

1. Открытые, или атмосферные. Для такой конструкции необходима хорошая система вентиляции, поскольку кислород поступает в нее прямо из помещения, в котором расположен сам нагревательный прибор, а продукты горения выводятся в дымоход.
2. Закрытые. Предусматривают наличие коаксиального дымохода, выведенного на улицу. Он представляет собой конструкцию «труба в трубе». По внешней трубе воздух с улицы поступает в камеру, по внутренней — выводятся продукты горения на улицу.

Работа котла с закрытой камерой горения отличается большей стабильностью.

Минусы замкнутых систем:

• сильный ветер может задуть горелку;
• наледь в зимнее время иногда перекрывает приток и отвод воздуха;
• турбина, обеспечивающая приток воздуха, работает от электричества, без него котел выключается.

Особенности устройства и принцип действия

Газовый котел с камерой сгорания закрытого типа представляет собой устройство, работающие независимо от наличия естественной вентиляции. Конструктивно представляет собой металлический корпус, внутри которого расположены горелка, теплообменник и коаксиальная труба. Некоторые модели могут укомплектовываться встроенным бойлером и циркуляционным насосом.

Коаксиальный дымоход является обязательным условием для закрытых котлов. Состоит из труб разного диаметра, вставленных одна в другую. Через большую к котлу поступает воздух с улицы, меньшая труба служит для вывода отработанных газов из помещения. Такое устройство котлов позволило использовать их даже там, где нет естественной вентиляции.

Коаксиальная труба прокладывается через стену горизонтально и выводится наружу. Вертикально выведенная труба в таком случае не обязательна, т.к. нагнетание воздуха выполняется в принудительном порядке за счет работы встроенного вентилятора. Он же отвечает за вывод продуктов сгорания.

Горение газа осуществляется за счет наддувных горелок. Интенсивность горения регулируется параллельно со скоростью вращения вентилятора. Расход газа минимизируется за счет оптимального соотношения смеси газа и воздуха, которое достигается с учетом давления в общей системе газопровода.

Теплообменник может быть стальным, чугунным или медным. Через него теплоносителю предается энергия от сгоревшего топлива. Лучшие показатели эффективности показывают чугунные элементы, т.к. они устойчивы к высоким температурам и не подвержены коррозии, поэтому прослужат дольше стальных или медных.

Датчики управления закрытого газового котла

За счет датчиков управления задаются необходимые параметры: температура, количество воды, использованной для отопления, мощность и т.д. Встроенная система защиты предотвратит перегорание котла, если возникнут перебои с водой или задуется пламя горелки.

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение

В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора.

Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:

• немедленно перекрывают газовый кран на горелочное устройство;
• открывают окна для проветривания;
• в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
• не пользуются электровыключателями и спичками;
• немедленно перекрывают открытое пламя;
• сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Достоинства и недостатки

Выбирая подходящий аппарат для отопления и водонагреватель для водопровода, следует учитывать плюсы и минусы рассматриваемых устройств.

К достоинствам этих котлов относят:

• наличие второго теплообменника позволяет эффективно организовать процесс нагрева носителя для водопровода и для отопительного контура;
• большинство аппаратов снабжено автоматическими устройствами — эта функция повышает производительность и снижает расход топлива;
• разнообразие моделей двухуровневых аппаратов позволяет решать вопрос организации отопления и водоснабжения на любых площадях;
• автоматическая система настройки приборов позволяет выстраивать комфортный режим в помещении, что не получится сделать при централизованном отоплении;
• долговечность (при правильной эксплуатации).

К отрицательным свойствам относят:

• для установки напольного аппарата потребуется выделение отдельного, специально оборудованного помещения;
• расходы на установку габаритных и сложных систем могут достигать внушительных сумм;
• для бесперебойной работы котла требуется вода с определенными характеристиками и без посторонних примесей;
• необходимость получения специального разрешения для установки некоторых аппаратов.

Рейтинг ТОП-10

Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:

Buderus Logamax U072-24K

Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.

Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.

Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.

Federica Bugatti 24 Turbo

Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.

Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

Bosch Gaz 6000 W WBN 6000-24 С

Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.

Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.

Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.

Leberg Flamme 24 ASD

Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.

Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.

Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).

Лемакс PRIME-V32

Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.

Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.

Рассчитан на эксплуатацию в сложных технических условиях.

Navien DELUXE 24K

Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.

Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.

Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.

MORA-TOP Meteor PK24KT

Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.

Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.

Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).

Лемакс PRIME-V20

Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.

Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.

Есть возможность удаленного управления.

Kentatsu Nobby Smart 24–2CS

Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).

Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.

Есть возможность использования нескольких конструкционных вариантов дымохода.

Oasis RT-20

Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.

Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.

При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.

На каком производителе остановить свой выбор?

Автономное отопление – затея не одного дня. От выбора модели котла, других элементов системы зависит ваш комфорт не только сегодня, но и в последующие годы, поэтому экономить на оборудовании в данном случае не стоит. Единственный выход из подобной ситуации — тщательно изучить существующие на рынке предложения и учитывать репутацию производителей.

Хорошо известные в мире компании и фирмы, занимающиеся выпуском нагревательной техники, стараются держать марку и дорожат своей репутацией. Модели котлов от ведущих производителей надежны, практичны и удобны в работе. Незначительная разница в стоимости компенсируется отсутствием проблем с оборудованием в процессе эксплуатации.

Однако слепо верить в надежность моделей иностранных производителей не стоит. Нередки случаи, когда импортная техника оказывается совершенно не приспособленная к нашим реалиям. На эффективности работы газового котла может сказаться качество теплоносителя. Немаловажным является и наличие в вашем регионе ремонтно-обслуживающей базы. Купить агрегат, на который трубно достать комплектующие и запасные части, к тому же который ремонтировать придется кустарным способом – самая нелепая ошибка. Отнеситесь к своему выбору ответственно во всех аспектах! Идеальный выбор – покупка оборудования, адаптированного производителем к российским условиям.

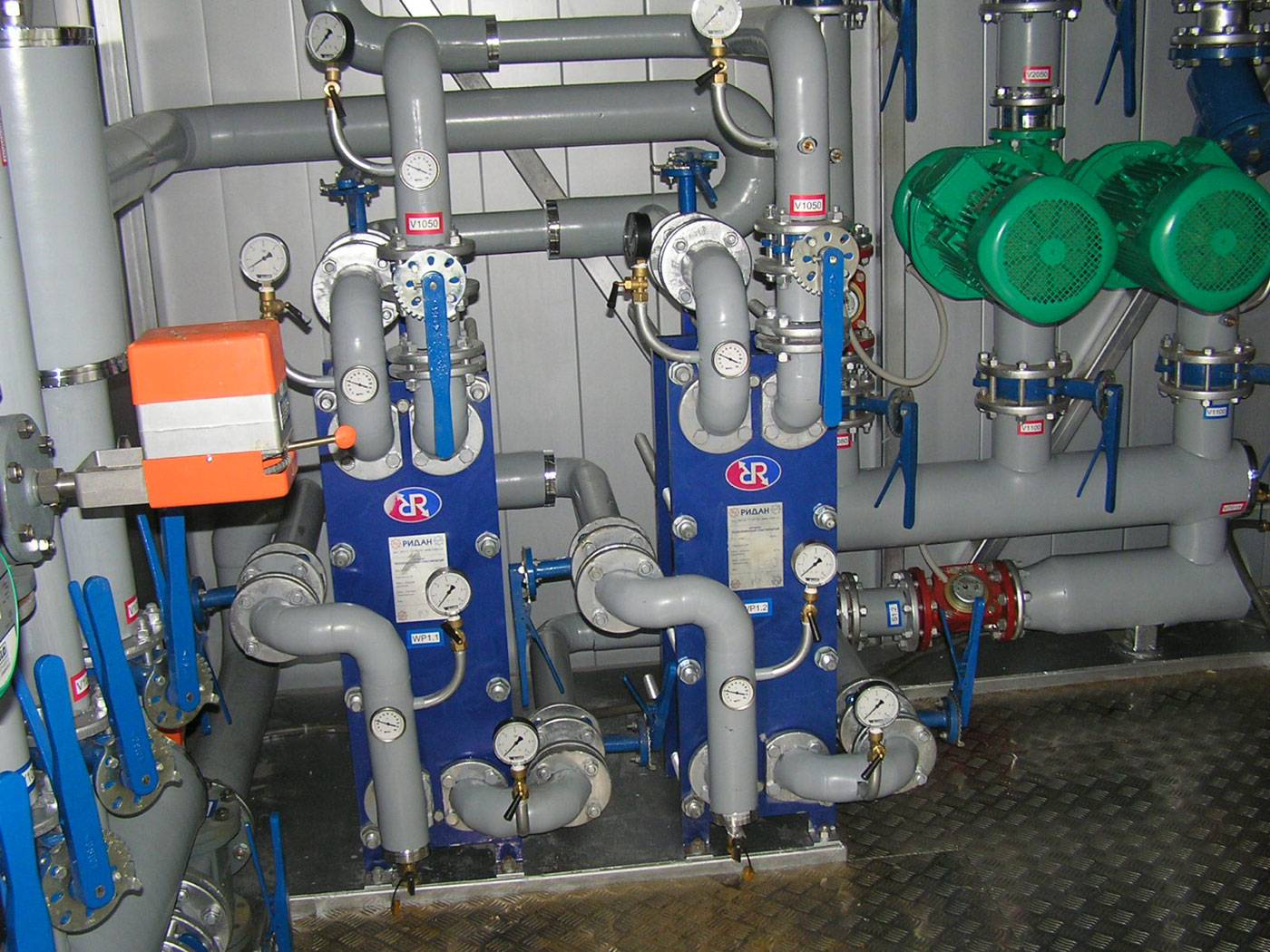

Монтаж внутренних газопроводов промышленных котельных

Какие требования надо учесть при монтаже внутреннего газопровода:

• Прокладка осуществляется открытым способом. Разъемные узлы доступны для ремонта и контроля.
• Фланцевое или резьбовое соединение допустимо на отрезках установки контрольных приборов, газовых устройств, арматуры. Остальные участки труб свариваются.
• Каждый кран и затвор имеет ограничитель поворота на 90°. Задвижки с фиксированным шпинделем оборудованы указателем степени открытия.
• Газовые трубы не пролегают рядом с агрессивными средами, горячими металлическими поверхностями, не пересекают окна, дверные проемы.
• Правильный монтаж газопровода обеспечивает собственный отвод продуктов сгорания для всех агрегатов.
• Уклоны газопровода, вертикальное положение стояков, расстояния от стен – в точном соответствии с проектными показателями.

До начала работ арматура проходит испытания и ревизию у производителя.

Технология монтажа газопровода

После оформления обязательных документов и разметки начинается строительство газопровода.

1. Устанавливаются приборы, к которым будут подведены трубы.
2. Устройство опорных элементов. Чем шире труба, тем дальше друг от друга расположены кронштейны, крюки или крепежные хомуты. Расстояние между ними зависит от диаметра труб.
3. Внутренняя часть теплопровода проверяется, при необходимости очищается от снега, льда, посторонних предметов. Укладка перед свариванием осуществляется с помощью центраторов на специальных прокладках.
4. Соединение трубных заготовок и заводских монтажных узлов. Система поворотов и компенсаторов нивелирует сдвиги конструкции под влиянием перемены температур.
5. Присоединение газопровода к оборудованию.
6. Пробная подача газа – испытание на герметичность.
7. Окончательное подключение.

Виды газовых горелок

Двухконтурные котлы настенного типа выпускают с открытым типом газовой горелки и с закрытым. Открытая газовая горелка в котле требует подачу необходимого количества воздуха для сгорания газа из помещения, где установлен газовый котел. Например, привычная схема типовой газовой колонки для нагрева воды.

Устройство с закрытой горелкой имеет изолированное пространство для сгорания газа от помещения. Забор воздуха для процесса горения производится снаружи здания. Чаще всего такие устройства подключены с помощью коаксиального дымохода, выходящего на наружную стену здания. Состоит он из двух труб, расположенных одна в одной. Через внешнюю трубу забирается воздух для горения, а через внутреннюю трубу удаляются продукты сгорания.

Возможно подключение с выбросом продуктов сгорания в предусмотренный дымоход здания и забор воздуха с боковым подводом трубопровода. Котлы с закрытой горелкой называют турбированными, так как они имеют встроенный электрический нагнетатель воздуха турбинного типа. Преимущество таких газовых приборов заключается в безопасности эксплуатации. Их работа не требует постоянного контроля подачи воздуха, проветривания помещения, исключено попадание продуктов сгорания в квартиру или дом. За счет избыточной тяги происходит более эффективное сгорание и более быстрый прогрев воды.

Устройство настенного газового котла.

Двухконтурные газовые приборы могут подключаться в бойлерном режиме. Такой режим работы подразумевает нагрев воды и последующее ее накопление в бойлере, а из него вода уже поступает в точки водозабора.

Конденсационные газовые нагревательные приборы отличаются тем, что их конструкция позволяет конденсироваться водяному пару, содержащемуся в продуктах сгорания газа. При процессе конденсации происходит выделение дополнительного тепла, которое используется или для контура отопления, или для контура ГВС. Схема может включать образование конденсата на первичном теплообменнике специальной формы или на дополнительным устройстве, которое расположено над первичным теплообменником.

Все газовые котлы двухконтурного типа обязательно включают в себя блок автоматики и контрольных датчиков для правильной и безопасной работы. Автоматика отслеживает заданные параметры нагрева воды в контурах, может совместно использоваться с выносными датчиками температуры воздуха в помещении. Датчики тяги, контроль аварийного отключения газоснабжения позволяют эксплуатировать котел наиболее безопасным способом.

Для долговременного использования газового прибора следует произвести грамотную установку, включающую в себя расчет мощности, монтаж в соответствии с нормами безопасности, качественно выполненные пусконаладочные операции.

Работа по монтажу газового оборудования должна производиться только специальными газовыми службами, имеющими сертификат на ее выполнение.

Виды дымоходов у настенных газовых котлов

Раздельный дымоход

Во-первых, дымоходы делятся на два вида:

• Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.
• Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.

Коаксиальный дымоход

Второй вид более популярен у потребителей из-за простоты его монтажа.

А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла.

Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.
