Флеш-мастер для дымохода - установка своими руками, цена и отзывы

Что собой представляет мастер – флеш?

Крыза дымохода получает за счет подобного устройства эластичность, мастер флеш предназначен для оформления переходов на крышу. Выпускают мастер флеш в самых распространенных конфигурациях и форматах, кроме того, возможны разные размеры и формы. Сегодня производители готовы предложить резиновый уплотнитель под крышу из черепицы, профлиста, шифера и тому подобное. Подобные системы пришли, так скажем на смену классическим «фартукам», они изготовлены зачастую из специальной резины под маркировкой ЭПДМ или силикона. Манжета позволяет герметично примыкать трубе, исключая проникновения даже пыли.

Конструкция имеет и фланец, приспособление, которое является основанием и также изготовлено из резины. По периметру, для надежного крепления, основание имеет ленту из алюминия или оцинковки, которая позволяет не только создать необходимый рельеф идентичный с крышей, но и плотно, а главное герметично установить «фартук».

Мастер-флеш для дымохода: преимущества, комплектация, особенности монтажа

Проход каналов дымохода, неспроста называют одним из самых сложных отрезков при монтаже. Очень сложно сделать действительно герметичный переход, и уберечь жилье от возгорания. Раньше, использовали различные ухищрения, по типу асбеста, листов оцинковки, битума и тому подобное. Как правило, результат мог продержаться всего несколько месяцев, а редко когда полноценный сезон. Все из-за характерных климатических особенностей. Поэтому сегодня, все большее уважение и надежность отдают уплотнителю, под названием мастер флеш для дымохода.

С помощью подобного не хитрого приспособления, выполнить проходку в кровельном перекрытии, подвластно даже своими руками, не знакомому со строительством человеку.

Специфики

В ходе установки могут появиться определенные нюансы и проблемные ситуации, о которых речь пойдёт ниже:

Специалист флеш можно ставить как на крыше с наклонной поверхностью, так и на ровной. Если крыша ровная, то можно использовать крызу, у которой ось конуса расположена перпендикулярно к плоскости основания. А если же крыша скатная, то лучше всего использовать те варианты, у которых ось конуса расположена под некоторым наклонным углом к плоскости основания.
Если кровля имеет прерывистую структуру, другими словами имеет очень много перекрываний, то часть сверху основания специалист флеша нужно провести под ближний лист, а нижнюю часть закрепить шурупами. Это будет помогать тому, что вода, стекая сверху вниз, не будет касаться швов закреплений основания к кровельные поверхности.
Если кровля уложена из профильного листа или асбестоцементного волнистого кровельного листа, то она содержит ряды, по которой вода течет вниз. В данном случае не рекомендуется закручивать самосверлящие шурупы для крепежа специалист флеша в рядах кровли, по которой течет вода.
Как мы уже говорили, специалист флеш, в основе которого применен силикон, подвергается губительному действию лучей ультрафиолета. Но данной трудности получиться избежать. Для этого из стали оцинкованной делают специализированную форму, в виде “миски без дна”. Потом его одевают на специалист флеш для защиты от лучей ультрафиолета. При этом следует выбрать диаметр, чтобы она не болталась от ветра.
Во время установки специалист флеша на конек крыши, часть сверху необходимо установить под коньковую кладку.
Не рекомендуется закручивать на основу очень много самосверлящих шурупов.
Порой труба нагревается до 600-650 градусов, и в данном случае специалист флеш просто начнет плавиться. Чтобы это не допустить, необходимо обмотать этот трубный участок битумом, потом на него одеть железную гильзу из стали оцинкованной. Специалист флеш выбирается соответственно с размерами гильзы. В данном случае также воспользоваться можно говоря иначе “сендвич-трубами”. Для этого дымоотвод обязан быть многослойным, благодаря чему слои с внешней стороны меньше греются.

Особенности устройства

Обозначенная проходка представлена своеобразной ступенчатой пирамидой, имеющей основание из специальной резины — силикона. Для каждой ступеньки характерен свой диаметральный показатель, поэтому без труда можно осуществить герметизацию труб различных размеров. Флеш мастер для трубы надевается непосредственно через оголовок. Далее он перемещается к зоне выхода дымохода, закрепляется на кровельной поверхности посредством саморезов и иных крепежных деталей.

Существует как силиконовые модели, так и пластиковые

Большой популярностью пользуются следующие модели описываемых приспособлений:

Резиновый мастер флеш — изготавливается из каучука, который принято относить к синтетическим эластомерам. Изделие отличается рядом преимуществ. Прежде всего, это эластичность, отменная защита от лишней влаги, гибкость. Сферой применения выступает оснащение дымоходов, отходящих от газовых обогревателей, показатель рабочей температуры в которых не превышает 120°C. В противном случае возможно плавление приспособления. В производстве задействуется резина с пористой структурой типа EDPM, из дополнительных компонентов отмечены минеральные масла, жир. Она отличается высокой сопротивляемостью по отношению к химическим составам.
Силиконовые изделия – в основном используются для оснащения дымоходов, максимальная температура которых во время работы составляет 120°C. Но практика показывает, что подобные приспособления хорошо справляются с температурными нагрузками, превышающими обозначенный показатель вдвое. Такая изоляция обычно применяется для оснащения каналов дымоудаления, отходящих от отапливаемых приборов на твердом топливе. Существенный недостаток силиконовых изделий заключается в их преждевременном износе под действием прямых солнечных лучей. Однако такие изоляционные устройства не подвергаются горению, а для обеспечения длительной эксплуатации обрабатываются специальными составами.

В этом видео вы узнаете, как установить мастер флеш:

Монтаж флеш-мастера

Для установки флеш-мастера понадобятся следующие материалы и инструменты:

саморезы в количестве не менее 6 штук;
шуруповерт;
герметик;
сама флеш-конструкция;
ножницы по металлу.

При монтаже необходимо соблюдать ряд правил:

Флеш-систему можно фиксировать как на ровных, так и на скатных кровлях. В случае с ровной крышей используют крышу с перпендикулярным расположением оси конуса по отношению к его основанию. Когда кровля имеет скат нужно подбирать конус, у которого смещение оси конуса по отношению к его основанию будет максимально соответствовать углу наклона крыши, так чтобы его компенсировать.
Если кровельное покрытие имеет несплошную структуру, то есть сложено из множества листов, перекрывающих друг друга, то верхнюю сторону основания флеш-конструкции нужно завести под близлежащий сверху лист покрытия, а нижнюю просто зафиксировать саморезами. Такая технология монтажа будет способствовать беспрепятственному и быстрому стеканию влаги вниз по кровле, не попадая под швы в местах крепления основания к крыше.
В случаях, когда крыша покрыта профнастилом или шифером, которые имеют рифление, нельзя фиксировать саморезы в его углублениях, так как именно по ним происходит основной сток воды, а значит, саморез, находящийся в этом месте, будет подвергаться ржавлению значительно интенсивнее.
При выборе мастер-флеш на основе силикона нужно помнить о его уязвимости к ультрафиолетовому воздействию солнца и сразу при монтаже предусмотреть для него защиту. В качестве нее можно использовать изготовленную из оцинкованной стали конструкцию, по форме напоминающую миску без дна. Ее устанавливают сверху на флеш-конус так чтобы прикрыть его от ультрафиолетовых лучей. Диаметр конструкции нужно подбирать по размерам трубы, чтобы после установки она болталась на ветру.
При монтаже системы прямо на конек кровли, ее верхний элемент нужно располагать под коньковой кладкой.
Основание конструкции не желательно крепить избыточным количеством саморезов из-за чего в нем могут появиться трещины и прочие дефекты.
В некоторых случаях нагрев дымоходной трубы доходит до 600-650 градусов, что может привести к плавлению флеш-конуса. Для того чтобы предотвратить это, в процессе его монтажа на участок трубы, напрямую соприкасающийся с ним, наносят битум сверху на который надевают оцинкованную гильзу. Поэтому в этом случае подбирать типоразмер такой конструкции нужно уже с учетом диаметра гильзы, а не только голой трубы. Также для уменьшения нагрева отводящих труб используют их сэндвич исполнение, предусматривающее несколько слоев трубы, вследствие чего внешняя ее поверхность нагревается значительно меньше.

Технология его монтажа включает следующий алгоритм операций:

Для начала обрезают верхнюю кромку конуса с таки расчетом, чтобы конечный диаметр детали был на 20% меньше, диаметра дымоходной трубы. Материл конуса, эластичен, поэтому именно при такой разнице будет обеспечена плотность его прилегания к трубе.
Далее, подготовленную деталь одевают сверху на трубу основанием вниз.
Затем аккуратными движениями конус постепенно спускают вдоль трубы, таким образом чтоб его основание прилегало к кровле.
Наконец, используя герметик, основание флеш-конструкции плотно фиксируют к материалу кровли.
В завершение монтажа, основание конуса дополнительно фиксируют на поверхности при помощи саморезов.

Особенности монтажа

При недостатке опыта в момент проведения установки могут возникнуть некоторые сложности. Все непонятные вопросы следует изучить до начала монтажа. Мастер Флэш на уклонных кровлях устанавливается так же, как и на прямых. Только покупать необходимо конструкцию соответствующей модели. На ровных крышах используют крызу с перпендикулярной осью основания конуса.

Для обеспечения качественной изоляции на кровле с прерывистой структурой или множественными перекрытиями необходимо устанавливать уплотнитель под ближний лист, а основание его закреплять саморезами.

Установка на профнастил Мастер Флеш исключает использование саморезов. Делается это для защиты от подтекания воды под элементы конструкции. Для силиконового изделия необходимо установить заграждение от ультрафиолетового излучения.

Специальные гибкие системы с увеличенными по площади металлическими фланцами используют для установки Мастер Флеш на металлочерепицу. Верхнюю часть крызы располагают под вышерасположенным рядом черепицы.

Специальная форма из оцинкованной стали надевается сверху и позволяет защитить конструкцию от вредного воздействия солнечного света. Модель должна подходить по диаметру. В противном случае она будет греметь в ветреную погоду.

Верхнюю часть устройства размещают под коньковой кладкой при монтаже на коньке крыши. Большое количество саморезов брать для фиксации изделия не рекомендуется. Чтобы избежать плавления уплотнителя от высоких температур (свыше 650°C) рекомендуется на участке трубы под крызой проложить битум. Поверх него устанавливают стальную оцинкованную гильзу.

Выбирая крызу для кровельного дымохода, следует учитывать не только размер прохода, но и основные параметры. Резиновые изделия способны выдержать температуру нагрева до +140°C. Силиконовые устройства смогут перенести нагревание до + 240°C.

Как установить мастер-флеш?

Если ваша кровля – плоская, то смело приобретайте прямой специалист – флеш и ставьте как указано в инструкции. Это же касается наклонных покрытий из профлиста или черепицы металлической без поперечных стыков. При установке соблюдайте следующие советы:

для облегчения натягивания поверхность трубы и кольцо изделия лучше покрывать раствором на мыльной основе;
если отверстие вырезано плохо, то не стоит спешить выкидывать специалист – флеш. Возможно, получится его герметично охватить хомутом;
примените только влагостойкий герметик;
не накручивайте очень много самосверлящих шурупов. Герметик со временем начнет терять изолирующие свойства и вода станет затекать через много отверстий. Не вкручивайте самосверлящие шурупы в углубления покрытия, по которой протекает вода;
во время установки крызы на конек для дымоотвода ее часть сверху в первую очередь поместите под коньковой нащельник, как показано ниже:

Если материал скатного покрытия имеет прерывистую структуру с нахлестами (асбестоцементный волнистый кровельный лист, еврошифер, листовая металлическая черепица, гибкая черепица и так дальше), то часть сверху основания специалист – флеша нужно попытаться подсунуть под ближний смежный сверху компонент покрытия

Таким вариантом вы обеспечите свободный слив воды неважно от того, насколько герметично наклеена крыза. Подобное соединение отслужит намного длительнее, его правильное выполнение нарисовано на фото:

Самая большая температура работы резиновых и силиконовых изделий наводит на мысль, что установка мастер-флеша возможна не на всякий дымоотвод. Так и есть, крыза будет себя прекрасно ощущать в данных случаях:

на трубе из теплоизолированного сэндвича;
на стальном дымоходе без утепления, подключенном к газовому котлу конденсационного типа (температура до 100 ?С).

Неутепленные дымовые трубы печей и котлов на твердом топливе прогреваются в обыкновенном режиме до 150 ?С, а в самых разнообразных сложных ситуациях (к примеру, во время горения сажи в трубе) – до 600 ?С. Как вы понимаете, крыза от касания с подобной поверхностью просто расплавится, а резина даже может воспламениться. Способ решения проблемы следующий: в первую очередь выбирается гильза из тонкостенной трубы, чей диаметр больше дымоотвода на 100—120 мм длиной до полуметра.

В месте прохода через кровлю газоход обматывается базальтовым волокном, а поверх на него одевается гильза. Последнюю можно создать из обыкновенной кровельной покрытой цинком стали, обернув ею слой утеплителя. Специалист – флеш для дымоотводов ставится по размерам гильзы, так он будет хорошо защищен от большой температуры. Что же касается открытого сверху стыка с применением утеплителя, то можно его закрыть сделанным из покрытой цинком стали элементом (окапником) и зафиксировать хомутом.

Совет. Чтобы не возиться с теплоизоляцией трубы при установке специалист — флеша, стоит данный участок провести из сэндвича либо теплоизолировать весь дымоотвод изначально.

«Тарелка» без дна из стали оцинкованной также может послужить защитой силиконовых изделий от прямого проникания лучей солнца. Такие элементы реализовываются в готовом виде или делаются своими силами. Железная «тарелка», показанная ниже на фото, просто одевается на трубу сверху крызы, основное, хорошо выбрать диаметр внутри, чтобы она не болталась от ветра.

Некоторые нюансы при монтаже

Необходимо обеспечить качественную изоляцию

Перед тем как приступить непосредственно к соединению и установке дымохода, давайте рассмотрим некоторые правила, которые нужно учитывать при работе:

Для сведения к минимуму разницы температур, а также потерь тепла, рекомендуется располагать большую часть дымохода внутри отапливаемого помещения. Благодаря этому вы также сможете создать подходящие условия для качественной работы отопительной системы.
Чаще всего сэндвич трубу монтируют внутри отапливаемого здания, выводя выходное отверстие трубы на крышу постройки. Но есть и другой метод, применяемый реже, когда трубу проводят через стену постройки и располагают вдоль стены.

Шибер для дымохода
Чтобы иметь возможность регулировать уровень тяги, в дымоход монтируется специальная труба с шибером (с немецкого языка – заслонка), позволяющая частично перекрывать дымовой канал. Рукояткой из трубы, которая двигает заслонку, вы можете регулировать тягу, в зависимости от погодных условий и типа топлива, которое используете.

На выходе дымовой трубы с крыши, который расположен снаружи, необходимо установить дефлектор, который будет обеспечивать защиту системы отвода газов от проникновения туда осадков, мусора и прочих ненужных предметов. Он будет способствовать хорошему прохождению дыма и уберегать трубу от запирания дыма внутри, когда дует сильный ветер. Вместо дефлектора, выходное отверстие можно закрыть грибком, термогрибком или искрогасителем, если это разрешено.
Выводить трубу на крышу нужно с минимальным расстоянием в 50 см над коньком.
В наклонных или горизонтальных участках дымохода нужно монтировать специальные тройники для отвода конденсата, который будет образовываться на стенках трубы. Если же тройников нет, то трубы необходимо соединять не так, как обычно – «по дыму», когда верхнюю трубу раструбом нужно надеть на нижнюю, а совсем наоборот – «по конденсату».
Не помешает составить план или чертеж будущего дымохода, учитывая все истинные размеры, тогда вы сможете легко ориентироваться в работе и знать, что и как делать. Это значительно ускорит процесс.
Установка дымохода из сэндвич труб начинается от нагревательного прибора: первый элемент трубы соединяется с выходным патрубком при помощи переходника

Когда в роли прибора выступает печь или камин, важно чтобы эта первая труба не имела утеплителя внутри, так как она находится в непосредственной близости от источника тепла. В противном случае утеплитель сгорит и попадет в печку.

Сборка

Придерживаясь этих правил, вы сможете легко и качественно установить в своем доме или бане дымоход из сэндвич труб. Это не составит большого труда, но вы, несомненно, не пожалеете о том, что выбрали этот материал (в отличие от людей, выбравших асбестовые трубы), так как эта конструкция может дать вам все, что нужно каждому владельцу от дымоходной трубы. Итак, выяснив все преимущества и недостатки сэндвич труб, а также узнав правила их монтажа, давайте рассмотрим, как же их правильно установить у себя в помещении.

Правила установки проходки

Установка мастер-флеша на профнастил или иное кровельное покрытие включает три основных этапа. Это насадка конусной части, фиксация опорной площадки и герметизация стыков. Но есть свои особенности в случае с плоской крышей или наклонными скатами. Рассмотрим процессы детальнее.

В любой ситуации монтаж проходки начинается с ее надевания на круглую трубу. Чтобы это мероприятие упростить, мастера поверхность канала смачивают водой либо мыльным раствором. При этом не нужно тянуть изделие за основание. Нанизывание выполняется придерживая проходку за конус.

В процессе эксплуатации манжета может изменить свое положение, что нужно исключить в процессе установки. Для этого используется клеевой состав, который можно использовать на улице, он должен выдерживать морозы и нагревание, хорошо контактировать с металлом или пластиком и самой манжетой. Процесс выглядит просто: приподнимаем мастер-флеш над нужным местом, наносим на трубу клей, опускаем конус на место.

Далее проводится фиксация основания изделия. Здесь существует несколько различных решений:

Приклеивание. В случае с плоской крышей на основание крызы наносится битумная мастика либо силиконовый клей сплошным слоем.
Комбинированная фиксация. Этот способ актуален для монтажа мастер-флеша на металлочерепицу или иной материал в случае со скатной крышей. Здесь средство на основе силикона наносится только по периметру опорной части проходки. Далее здесь же выполняется дополнительное крепление на саморезы либо клепки.
Крепление метизами. Ограничиться саморезами можно при условии, что манжета с тыльной стороны площадки изготовлена с уплотнителем. Это пористая прокладка позволяет исключить дополнительное проклеивание фланца.

Выбор клеевого состава зависит от типа кровельного материала. Так, для плоской крыши с рулонным покрытием или установки мастер-флеша на шифер логичным будет применение битумной мастики. В случае с образцами, которые отделаны полимерными красками лучше использовать силиконовый состав.

Независимо от способа фиксации перед фиксацией основания проходки нужно придать ей правильную форму. Здесь подразумевается изгибание площадки в соответствии с профилем конкретного кровельного покрытия

Это важно для того, чтобы было обеспечено максимальное прилегание изделия к крыше.

Герметизации также необходимо уделить внимание. Конусная часть на стыке с трубой покрывается силиконовым жаростойким герметиком для наружных работ

Периметр основания крызы обрабатывается аналогичным материалом. Если имеется уплотнительная прокладка, то это не обязательно. В верхней части площадку по возможности лучше накрыть коньковой планкой или самим кровельным покрытием. Так будет исключен риск проникновения воды под мастер-флеш.

Установка уплотнителя

Установка Мастер Флеш достаточно простой процесс. Об этом было сказано выше. Но, имеются некоторые нюансы, о которых нужно знать.

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

Процесс установки:

Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.

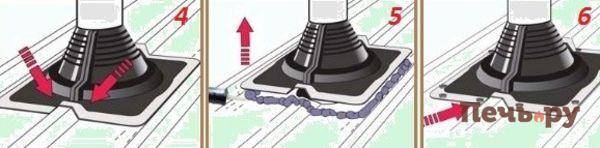

Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
После установки на крышу нужно начертить линию по краям основания.
Приподняв уплотнитель, наносится клеящее средство.
Прижать.
Нанести герметик во все необходимые места.

Нужно выбирать клеящий состав, основываясь на типе покрытия крыши.

Мастер Флеш с жесткой оснасткой

Уплотнители, которые имеют по краям алюминиевые полосы, устанавливаются так же, как описано выше. Есть единственное отличие. Перед монтажом, основу нужно спрофилировать для обеспечения плотного прилегания к крыше. Для их установки нужны шестигранные саморезы. Крепления завинчивается в самый низ профиля.

Уплотнитель для ремонта

Уплотнители для крыш с разрезом необходимы в тех случаях, когда невозможно надеть изоляцию на трубу. Обычно их используют для ремонта устаревшей изоляции дымоходов.

Процесс установки:

Мощными ножницами нужно отрезать верх конуса на 20% меньше диаметра трубы.
Открыть замок и обернуть дымоход.
Соединить разрез уплотнителя и закрыть замок.
Поднять край основы, чтобы нанести силиконовый уплотнитель на крышу.
Прижать все и нанести клей на необходимые участки и на сам замок.

Монтаж на шифер и черепицу

Для кровель из черепицы или шифера выпускают уплотнители с алюминиевым или свинцовым фланцем. Их конус также срезается, для плотного прилегания манжеты к трубе. Верх металлической основы заводят под кровлю, нижняя и боковая часть укладывается на кровлю. Чтобы влага не попала под нее, необходимо загнуть верхнюю кромку. В конце нужно залить силиконом проблемные стыки.

Алгоритм действий по устройству

Дымопровод устанавливается и фиксируется в области основания.

На время устройства крызы необходимо будет демонтировать козырек трубы, если он уже был прикреплен к ней.

Далее выполняются следующие действия:

Определяется размер кольца на проходке. Оно должно быть меньше диаметра дымохода на 20 процентов. Острым ножом производят обрезку до нужных размеров. В случае неудачно прорезанного просвета, выбрасывать Мастер не спешите. Такой огрех следует попытаться исправить с использованием плотно установленного хомута;
Подготовленный Мастер натягивается на трубу и с усилием опускается до уровня кровли. Для облегчения скольжения можно использовать мыльную воду в качестве смазки;
В случае изготовления покрытия крыши из ондулина, черепицы, шифера и других укрывных материалов, уложенных внахлест, верхний участок основания выдры надо подвинуть под сопредельный, крайний компонент изоляции. Это позволит создать условия для свободного слива воды независимо от герметизации;
Под основание наносится влагоустойчивый герметик или битум, и закрепляется фланец саморезами с большой пресс-шляпкой к кровле и обрешетке. Расстояние между шурупами следует выдерживать в 3,5 см.

Совет мастера: вкручивать большое количество саморезов не стоит, так как со временем герметик начнет постепенно утрачивать изолирующие качества, и влага начнет попадать через множественные проколы от шурупов.

Не рекомендуется вкручивать саморезы в впадины кровельного материала, по которым стекает вода. Гибкий, уплотнительный элемент можно с легкостью согнуть под профиль кровли и прикрепить с минимальными промежутками. На этом процесс монтажа заканчивается.

В редких случаях тугого прилегания крызы к трубе не наблюдается. Края уплотнителя при таком раскладе следует стянуть хомутом. Такое положение дел служит доказательством того, что Мастер Флеш был подобран не точно или установка была выполнена с ошибками.

Такие вспомогательные детали без проблем можно выполнить и установить собственными руками, а можно и приобрести в специализированных строительных магазинах. Подобная «тарелка» просто нанизывается на дымоход поверх выдры. Следует точно подобрать размер металлической накладки во избежание колебаний ее ветром.

Предельная эксплуатационная температура Мастер Флеш показывает, что применить прокладку можно не на любой дымоход. Хорошо выдра будет себя вести, если дымоход будет утеплен сэндвичем или на дымовой трубе без утеплителя, которая будет нагреваться не более, чем до 100 градусов.

Рекомендация специалиста: чтобы избежать неприятных ситуаций – воспламенения или расплавления «мастера» во время прогорания сажи в неутепленной трубе (температура может достигать 500-600 градусов), необходимо предварительно выполнить теплоизоляционные работы дымохода.

Для этого применяется базальтовое волокно, которое покрывается «оцинковкой».

По многочисленным отзывам широкое использование уплотнителей для кровли Мастер Флеш обусловлено удобством и скоростью установки. Немаловажными преимущественными факторами служат и демократичная цена, и надежность изоляции, и продолжительные сроки службы.

А в привлечении высококлассных специалистов или дополнительных рабочих нет смысла, так как в инструкции к уплотнителям четко и ясно прописан процесс установки, с которым справится любой обыватель.

Смотрите видео, в котором мастер рассказывает как правильно установить и закрепить Мастер Флеш для дымохода:

Как закрепить трубу дымохода. Как крепить дымоход к стене

Монтаж и установка трубы дымохода: для дома или котельной(схемы,чертежи)

При обустройстве стандартной печи или котельной и котла работающего на твёрдом, жидком или газовом топливе требуется установка дымохода. Система дымоудаления служит для отвода дымовых газов в атмосферу и требует общих правил к её установке как для котла, печи или камина.

Поэтому все вопросы, связанные с проведением монтажных работ, должны решаться ещё на этапе проектирования

Приняв решение самостоятельно провести установку, владельцу загородного дома важно дополнительно ознакомиться с главными правилами и полезными советами касательно выполнения таких работ

Перед тем как правильно сделать дымоход для газового котла, необходимо предварительно обратить внимание на следующие факторы:

правильный расчёт всех параметров, включая размер устанавливаемых труб;
определение правильной длины труб; определение особенностей расположения дымохода;
ознакомлением с основными правилами сборки конструкции;
особенности прохождения перекрытий, создания изоляции для патрубка и вывода трубы дымохода на крышу.

Базовые параметры

Перед тем как установить дымоход, необходимо правильно определиться с размерами конструкции. Сюда относят не только длину дымохода, но и диаметр поперечного сечения трубы дымохода. Чтобы сделать максимально правильный выбор, достаточно ознакомиться с нормативными требованиями СНиП. Подбирать диаметр рекомендуется согласно показателям тепловой мощности печи или котла.

Здесь опирайтесь на такие рекомендации:

диаметр трубы не должен быть меньше диаметра выходного отверстия котла;
если показатель тепловой мощности составляет менее трёх с половиной киловатт, оптимальный показатель сечения трубы должен составлять 14 сантиметров;
если показатель тепловой мощности варьируется в пределах 3,5-5,5 киловатт, диаметр надо увеличить до двадцати сантиметров;
если показатель тепловой мощности составляет 5,5-7,5 киловатт, необходимо провести монтаж дымовой трубы диаметром 27 сантиметров.

При этом длину дымохода надо определять согласно таким правилам:

минимальный показатель высоты, который даст возможность создавать требуемую тягу, составляет 5 метров от камеры сгорания до верха;
если плоская крыша, то дымовая труба обязательно должна возвышаться над крышей минимум на 0,5 метра;
не забывайте обращать внимание и на кровельный материал, используемый при проведении строительных работ. Если кровля выполнена из легковоспламеняющегося кровельного материала, высота трубы над коньком должна составлять один метр

Оптимальный вариант – на полтора метра.

Схемы установки и монтажа участков дымохода

Если вы отдали предпочтение наружной установке конструкции, через каждый обычно метр надо прикреплять трубу к стене. Это возможно благодаря специальным кронштейнам, позволяющим предотвратить обрушение при сильном воздействии ветра

Важно также обратить внимание на то, с каким интервалом от стены кронштейны монтируются на дымовой трубе котельной

Тройни поз.2 выбирать по месту в соответствии с площадью патрубка прибора присоединяемого к дымоходу.

Изолятор дымовой трубы для прохода через стену здания

Пример исполнения гильзы (куска трубы) при проходе через стену сделанную из негорючих материалов.

Следующий вариант — это установка внутри здания. Как правило, дымоход располагается с внешней стороны здания, но его можно обустроить прямо у себя дома, для этого правда придётся создать узлы прохода через перекрытия в потолке и кровле

Здесь надо будет уделить особе внимание местам прохода трубы через перекрытие и на то из чего сделаны ваши перекрытия (пол,потолок) из горючих или не горючих материалов

Прямой и угловой мастер-флеш

Прямой. Его применение актуально для кровли с уклоном до 20. Оснащается силиконовым фланцем. Наиболее прочное крепление получается на кровле, покрытой металлической черепицей. Изначально его необходимо посадить на герметик, а затем может выполняться фиксация, с использованием шурупов.

Угловой. В этом варианте лучше подойдёт крыша, с углом наклона более 20. Конструкция крепится к фланцу, который изготавливается из упругого алюминия, залитого сверху слоем силикона. Уплотнитель трубы с металочерепицей отлично противостоит коррозии.

Смотреть видео

Монтируем Master Flash на металлочерепицу. Как защитить крышу от протекания своими руками.

Смотрите это видео на YouTube

Хорошо крепится на крыше покрытой шифером и/или листовыми материалами. Почему? В креплении практикуется принцип заводки одного края уплотнителя под лист. Остальные края можно обработать герметиком.
