Геотермальное отопление дома

Стоимость геотермального отопления и цена его монтажа

Общие капиталовложения в систему отопления складываются из нескольких частей:

  • цена теплового насоса;
  • цена комплектующих;
  • монтаж и пусконаладочные работы;
  • текущие затраты на электроэнергию в течение отопительного сезона.

Цена теплового насоса

На рынке России представлена продукция импортного и отечественного производства:

  1. Henk, — отечественный производитель, расположенный в Подмосковье. Представляет линейку тепловых насосов различной мощности и производительности. Число выпускаемых моделей доходит до 82 шт. Цена на продукцию начинается с 243000 рублей.
  2. Mammoth, — производитель из США. Поставляет на рынок России около двух десятков насосов. Стоимость от 2800 долларов.
  3. NIBE, — шведская компания. Цена на грунтовые модели исходит от 485000 рублей.
  4. Waterkotte, — немецкая фирма. Стоимость комплекта из насоса и блока для ГВС начинается от 680000 рублей.

Цена комплектующих

В состав комплектующих геотермальной системы отопления входят (основные элементы):

  1. Полипропиленовая труба для внешнего контура Ø32 или 40мм. Средняя цена за метр начинается с 35 рублей.
  2. Труба для «тёплого» пола из сшивного полиэтилена диаметром 16мм со стоимостью от 45 руб/м.
  3. Антифриз и тосол в качестве теплоносителей. Цена на первый 100–180 руб/литр, на второй 100–200 руб/литр.

Кроме этого, необходимы различные краны, клапаны, теплоизоляторы для труб и другое.

Стоимость монтажных работ

Основные и существенные затраты при укладке внешнего контура – это производство земляных или бурильных работ. Траншею глубиной до 1,5 метров и длиной до 300 метров можно выполнить своими силами с помощью, например, гастарбайтеров или «деревенского» тракториста.

С укладкой труб и засыпкой общая стоимость внешних работ составит 120000–240000 рублей. То же самое, но с бурением, может увеличиться до 250000–600000 рублей.

Услуги по оборудованию геотермального отопления под ключ

Список некоторых фирм и их услуг:

  1. Геометро, — на рынке с2006 года. Стоимость отопления под ключ начинается с 400000 рублей. Работают с американскими тепловыми насосами Mammoth.
  2. Теплодаром, — обеспечивает полное комплектование дома отопительной системой. Например, стоимость «под ключ» для дома полезной площадью 120м² составит 550000 рублей.
  3. Геотепло, работают с несколькими производителями тепловых насосов. Цена монтажных и пусконаладочных работ начинается с 580000 рублей.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

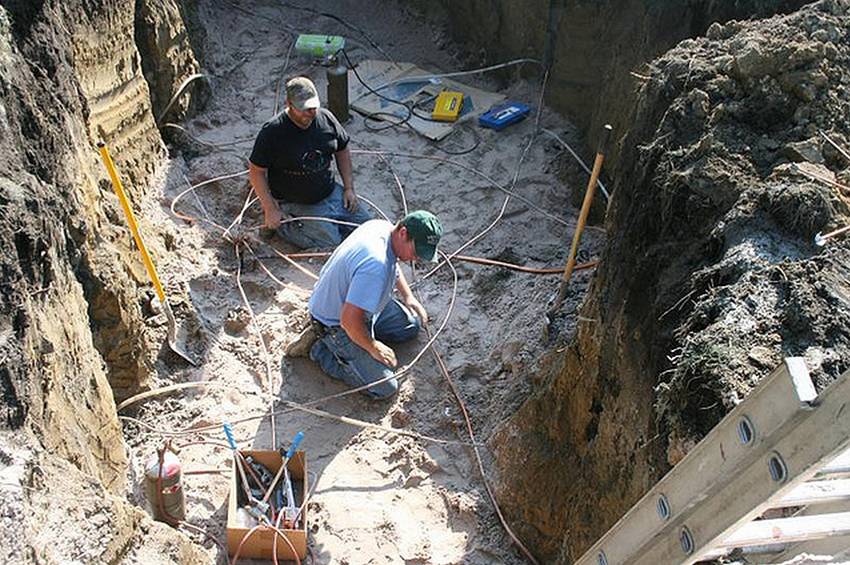

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

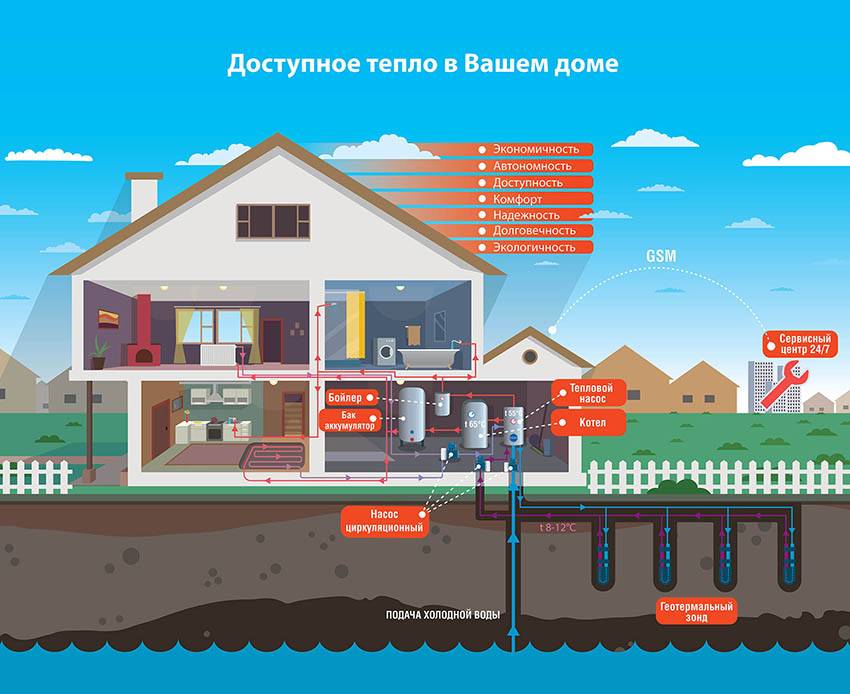

Принцип действия оборудования

Принцип действия гидротермального отопления относительно прост. Современные установки отличаются полной автоматизацией, что избавляет от необходимости внесения каких-либо настроек в работу оборудования. Правильно настроенная система будет длительное время обогревать дом, а всё что потребуется делать домовладельцу — это лишь время от времени менять фреон, необходимый для функционирования котла.

Классическая схема отопления имеет следующий принцип действия:

  1. Первый наружный контур с незамерзающей жидкостью располагается на глубине до 50 метров. За счёт естественной температуры земли теплоноситель нагревается на 5-10 градусов, после чего поступает в тепловой насос.
  2. Внутри теплового насоса подогретая жидкость попадает в теплообменник, после чего передает свое тепло второму контуру и вновь уходит под землю для последующего нагрева.
  3. По трубам второго контура циркулирует фреон, который за счёт разницы температуры испаряется, попадает в компрессор, сжимается помпой, после чего за счёт увеличения давления температура паров фреона достигает 100 градусов.
  4. Разогретый пар снова поступает в теплообменник, где нагревается третий контур системы отопления. Фреон попадает в небольшой расширительный экран, его температура и давление нормализуется, после чего цикл повторяется снова.
  5. Третий контур представляет собой классический трубопровод с установленными радиаторами отопления.

Как работает отопление дома тепловым насосом Heliotherm в Киеве:

Варианты обустройства геотермального отопления

Способы обустройства внешнего контура

Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная

Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше

В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.

Кроме него учитываются такие факторы:

  • Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
  • Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
  • Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.

Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.

Горизонтальная схема геотермального отопления

Горизонтальное расположение наружных труб

Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.

Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.

Но при этом нужно учитывать ряд важных нюансов:

  • Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
  • Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
  • При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.

Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.

Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.

Вертикальная схема геотермального отопления

Вертикальная геотермальная система

Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах

Важно знать, что подобная схема намного эффективнее, чем вертикальная

Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.

С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?

  • Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
  • Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
  • При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.

Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.

Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.

Как сделать своими руками?

Самостоятельно сделать геотермальное отопление, некоторое подобие электростанций (геоэс), довольно трудно, но вполне возможно. Рядок с домом нужно соорудить конструкцию из замкнутой обвязки труб и поместить ее на значительную глубину. Размер коллектора и конструкция змеевика зависит от степени теплопроводности и глубины залегания грунта. Если браться за монтаж геотермального обогрева дома своими руками, то внешний контур лучше приобрести уже готовым.

Для создания минимальных условий функционирования геотермальной системы, нужно соблюсти следующие условия:

  1. Температура слоя почвы, где будет находиться контур труб, не должна опускаться ниже +5°C.
  2. На протяжении всей обвязки с антифризом должна быть сделана изоляция, которая защитит контур от промерзания.
  3. Термальный обогрев здания выполняется после тщательных расчетов и создания проекта.

С учетом данных требований становится понятно, что геотермальное отопление может быть эффективным. Однако для северных регионов применение подобной установки оправдано для обогрева зданий небольшой площади – до 200 кв.м.

Рассмотрим только способы, как создать горизонтальное геотермальное отопление дома своими руками под грунтом или водой. Монтировать коллектор вертикально намного сложнее и очень затратно.

Тепловой насос – не займет много пространства, ведь это оборудование по размеру сопоставимо с обычным котлом. Подсоединить нанос к внутреннему контуру здания – тоже не трудно. Основная задача – обустроить внешний контур.

Лучше всего установить коллектор в водоеме на расстоянии не больше 100 метров. Нужно, чтобы площадь пруда была больше 200 кв.м., а глубина – не менее 3-3,5 метров. Если у вас нет прав на пользование данным водоемом, то вам придется сначала получить разрешение на установку необходимого оборудования.

Если же пруд находится в вашей собственности, то вам не составит труда на время осушить его, чтобы без проблем по спирали уложить и закрепить трубы на его дне. Земляные работы заключаются только в рытье траншеи, необходимой для подключения к геотермальному насосу внешнего контура. Завершив все монтажные работы, водоем снова можно заполнить.

Если на вашем участке еще нет зеленых насаждений и множества сооружений, то можно спроектировать горизонтальный способ размещения теплообменника под землей. Для этого нужно рассчитать, какую площадь займет будущий коллектор, учитывая параметры, указанные выше: 250-300 кв.м. контура на 100 кв.м. площади здания.

Если же на вашем участке есть деревья и временные постройки, но вы очень хотите сделать горизонтальное геотермальное отопление, то все сооружения и зеленые насаждения придется вырубить и снести. Процесс сложный, трудоемкий, но необходимый.

Принцип и суть работы

Схема разводки в загородном доме

По своей сути, работа геотермальной установки во многом напоминает принцип действия кондиционера.

Основным рабочим элементом геотермального отопления является насос, по своим габаритам напоминающий стиральную машину.

Данный насос подключен к двум контурам, один из которых – внутренний, и представляет собой стандартную отопительную систему любого дома. Это система труб и радиаторов, которые используются для стандартной или автономной отопительной системы.

Второй контур представляет собой систему теплообмена, которая расположена на определенной глубине под домом. Внутри него циркулирует вода, которая является основным проводником тепла.

Из него, вода, которая выполняет функцию теплоносителя, принимает температуру из солнечного тепла, которое содержит грунтовый слой. Далее, с помощью насоса это вода поступает во внутренний контур, в результате чего происходит обогрев.

Нужно отметить, что насос данной отопительной системы может выполнять и обратную функцию, благодаря которой будет происходить кондиционирование помещения.

Устройство контуров и другие технические моменты

Вертикальный и горизонтальный теплообменники

Существует немало людей, которые всерьез задумываются о том, чтобы оборудовать такой вид отопления собственноручно.

Необходимо отметить, что воплотить такую идею в жизнь практически невозможно.

Грамотно проектировать план геотермальной конструкции может только специалист, тем более что для установки понадобится использовать различное оборудование, которое не доступно широкому кругу потребителей.

Оборудование такой конструкции может находиться на значительной глубине, которая может превышать несколько сотен метров. К тому же, только специалист способен грамотно выбирать тип необходимой конструкции, что будет зависеть от различных параметров вашего дома.

К ним можно отнести еще и такие факторы как теплопроводность грунта, а также глубина, где залегает оптимальный для создания геотермической установки грунт.

Посмотрите наглядный принцип работы:

Сегодня, для оборудования геотермальной установки используют одну из трех схем.

  1. Теплообменник со скважинным насосом – считается наиболее эффективным, однако для того чтобы его оборудовать необходимо специальное оборудование, а также достаточно большое количество расходов для бурения скважин, глубина которых колеблется от 50 до 200 метров. Положительной стороной данной схемы является то, что срок действия такой скважины составляет около ста лет.
  2. Теплообменник горизонтального типа – теплообменник, при котором трубопровод оборудуется ниже того уровня, который доступен для промерзания. Такая схема позволяет оборудовать геотермическим отоплением только дом с небольшой площадью. При этом площадь коллектора для обогрева будет значительно превышать площадь самого дома. К тому же, следует учитывать то, что трубы в данной схеме нельзя оборудовать вблизи от крупных деревьев, что естественно, далеко не всегда является удобным.
  3. Если под домом на необходимой глубине расположен водоем, очень удобной является третья схема. Она не связана с крупными денежными затратами а также длительными работами. Однако установка геотермальной отопительной системы возможно только в том случае, если водоем находится в почве недоступной для замерзания в зимнее время года, но не глубже чем 100 метров.

Как правило, второй (внешний) контур представляет собой конструкцию из полиэтиленовых труб. Перед проведением земельных работ производят необходимые расчеты.

Оптимальным показателем является 40-50 Вт энергии на один квадратные метр коллектора. Таким образом, в зависимости от мощности насоса, появиться необходимость в глубокой (до 200 метров) скважине.

Принципы устройства контуров

Выполнить установку системы силами только владельца участка сложно, так как вблизи здания нужно спроектировать конструкцию, состоящую из замкнутой системы труб, которая помещается на значительную глубину под землю, которая иногда достигает больше, чем несколько сотен метров. Тип конструкции теплообменника, а также габариты коллектора зависят  от ряда параметров, среди которых основные тепловодность грунта и глубина залегания.

Теплообменники различных видов

Выделяют три схемы оборудования системы геотермального отопления, то есть устройства наружного контура для аккумулирования энергии.

  1. Наиболее оптимальным является устройство вертикального теплообменника с насосом. Для реализации такой схемы необходимо специальное оборудование и существенные финансовые вложения для бурения скважины, располагающейся под землёй на глубине от 50 до 200 метров. В этом случае используется тепло глубоко залегающих грунтовых вод, обладающих высокой температурой. Вода проходит по тепловому насосу через теплообменник, где отдаёт своё тепло, после чего сбрасывается обратно в грунтовые воды ниже по течению. Расходы в этом способе установки оправдываются результатом, так как срок эксплуатации скважины достигает 100 лет.
  2. Похожей на предыдущую и довольно дорогостоящей является схема обустройства в шахте глубиной 75-100 м. специального резервуара с антифризом, который греется от температуры грунта, после чего тепловой насос гоняет антифриз по кругу. После отдачи тепла антифриз сбрасывается в резервуар под землёй.
  3. Более простая в проектировании схема горизонтального теплообменника, при которой под землёй располагаются трубы таким образом. Чтобы они были ниже уровня промерзания почвы зимой. Отрицательной стороной этой схемы является необходимость задействования под коллектор значительной площади. Для примера под небольшой дом площадью в 200 кв.м. нужно занять площадь равную 500 кв.м. Расположение труб нужно сделать таким образом, чтобы до ближайшего дерева было не менее 1,5 метров.
  4. Следующая схема применима в том случае, если загородный дом размещается не далее чем в 100 метрах от водоёма. Она достаточно дешёвая, для осуществления проекта не требуется проведения земляных работ, размещение теплообменника должно быть осуществлено таким образом, чтобы глубина была достаточной для не промерзания, подо льдом зимой должно оставаться не менее, чем 1-1,5 метра воды до верхней точки зонда.  Предпочтительнее, чтобы течения в водоёме не было, по его дну прокладывают горизонтальные зонды, которые поглощают тепло. Такую схему может осуществить владелец загородного дома самостоятельно.

Сборка внешнего контура происходит из полиэтиленовых труб, согласно предварительным расчётам соотношение 40-50 Вт тепловой энергии должно приходиться на 1 метр коллектора. Соответственно, если производительность насоса равна 10 кВт, то скважина должна быть протяжённостью около 160-200 метров. В некоторых случаях выгоднее пробурить несколько неглубоких скважин вместо одной большой, для того чтобы в итоге получилась нужная расчётная глубина. Для того чтобы сохранить ландшафт участка проектировщики пользуются кластерной технологией, при которой осуществляется бурение скважин в разных направлениях из одной точки.

В заключение статьи прилагается видео с конкретным примером.

Особенности и порядок монтажа

Установку геотермального отопления в частном доме следует доверить специалистам. Основные трудности возникают при монтаже контура-теплообменника в грунт. Основными этапами являются следующие:

1. Выезд инженеров на место. При этом они выясняют особенности местности и выбирают самый эффективный способ монтажа.

2. Заключение договора и приобретение оборудования.

3. Монтажные работы. Выполняется установка теплообменников в грунт. Затем происходит подключение геотермальной установки к отопительному контуру здания.

4. Пуско-наладочные работы. После их окончания подписывается акт о сдаче.

На эффективность функционирования установки оказывает влияние вид источника тепла. Самым эффективным считается монтаж контура теплообменника вблизи термического источника или на дне водоема. Компания, устанавливающая оборудование, может предоставить клиенту дополнительные гарантийные обязательства. В соответствии с действующим законодательством это допускается при условии оплаты таких услуг. Заказчику это обойдется в дополнительную плату.

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

  1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.
  2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $
  3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.
  4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.
    Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.
