Водяной теплый пол в деревянном доме – устройство без стяжки

Возможные ошибки при монтаже

Если вы будете выполнять работу такого рода первый раз, то вам может показаться, что такая стяжка очень легко делается и у вас не появится никаких сложностей.

Но, как правило, новички и допускают серьезные промахи, которые приводят к некорректному функционированию теплого пола.

  • Чтобы с вами такого не случилось, заранее нужно выполнить точный расчет контура, причем как до, так и после установки системы. Дополнительно 2-3 раза нужно подсчитать количество всех необходимых материалом, а также допустимую нагрузку в определенных участках помещения.
  • Грамотно сделанный пол не должен разогреваться выше обычный температуры человека. Допустимый максимум для сухой стяжки 40-45 градусов по Цельсию, если нагрев будет выше, то в скором времени это может спровоцировать другие проблемы.
  • Еще одна наиболее вероятная ошибка – монтаж термодатчиков глубоко в сухой стяжке. Практика показывает, что они стабильно раз в 1-2 года выходят из строя, поэтому их лучше расположить выше для оперативной замены в случае необходимости.

Не стоит торопиться, ведь в этом совершенно нет необходимости. Ведь лучше немного подольше заниматься установкой теплого пола, зато потом он прослужит вам долго и без каких либо нареканий.

Мы рекомендуем вам дать постоять системе несколько дней после завершения монтажа, особенно это важно сделать в том случае, если использовался клей и другие материалы, которые требуют некоторого времени для полного схватывания

Мы будем очень рады, если наша статья кому-нибудь поможет сделать сухой теплый пол в деревянном доме. Желаем вам успехов!

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой

Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца

ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Монтаж водяного теплого пола в деревянном доме

Технология укладки и запуска системы водяного пола включает в себя нескольких этапов. Общая толщина конструкции утепления должна составлять 8-14 см, нагрузка на перекрытия — до 300 кг на 1 м². Рассмотри более подробно все этапы монтажа теплого пола.

Монтаж гидроизоляции и демпферной ленты

Для укладки гидроизоляционного слоя можно взять обычную пленку из полиэтилена или специальные мембраны. Края пленки должны заходить на стены помещения на 15-20 см. Полотна стелятся внахлест в 10-15 см, стыки проходят строительным скотчем для герметизации.

Демпферная лента приклеивается по всему периметру помещения вдоль стен. Лента закрепляется с целью компенсации теплового расширения бетонного слоя. Высота ленты должна быть выше уровня заливки бетона, все лишнее после застывания стяжки обрезают ножом.

Слой утеплителя

Основная функция утеплителя — направить тепло от нагревания труб вверх и не допустить значительных теплопотерь. Пеноплекс — универсальный теплоизолятор, используемый для утепления в системе теплого пола.

Пеноплекс отличается прекрасными теплоизоляционными характеристиками. Коэффициент теплопроводности утеплителя составляет всего 0,030 Вт/(м*С), это одно из самых низких значений среди всех утеплительных материалов.

Пеноплекс выдерживает значительные нагрузки и имеет нулевое водопоглощение. Материал легок в обработке и монтаже. Утеплитель кладется встык со смещением плит второго слоя на 15-20 см. Это позволяет плитам плотно встать и связаться между собой.

Фольгированный слой и армирующая сетка

Чтобы водяные теплые полы имели хорошую теплоотдачу, на плиты пеноплекса расстилается фольгированная пленка с разметкой для раскладки труб. На следующем этапе на плиты утеплителя укладывается армирующая сетка. Она используется как основа для фиксации к ней труб. Между собой сетки скрепляются с помощью проволоки.

Укладка труб

Крепление труб к сетке можно производить с помощью хомутов из полиамида, стальной крепежной проволоки или степлера с фиксаторами. Трубы прокладываются, отступая от стен на 15-20 см.

Важно: каждый контур труб водяного теплого пола рекомендуется монтировать из единой трубы без применения сварки, а их общая длина не должна превышать 100 м.

Шаг между трубами у стен должен составлять 10 см, а ближе к центру помещения — 15 см. Схема прокладки теплого водяного пола может быть различной, например, спиралью (улиткой) или змейкой.

Укладка труб начинается с подключения 1 конца трубы к распределительному коллектору, а после окончания работ с трубами подключают второй конец. Контуры в основном подключают через распределительный узел. Он выполняет ряд функций:

  1. Повышение давления в системе.
  2. Регулирование температуры.
  3. Равномерная подача в несколько контуров.

Существует несколько схем подключения к котлу — с ручным регулированием, с погодной автоматикой и с автоматической регулировкой.

После окончания монтажа всех контуров, в обязательном порядке необходимо провести пневматические испытания системы подогрева на герметичность. Для этой цели с помощью компрессора производится опрессовка. Так как молекулы воздуха по размерам уступают молекулам воды, то можно легко отыскать даже небольшую разгерметизацию.

Бетонная стяжка

Заливка бетонной стяжки производится только после окончания монтажа труб и проверки герметичности. Желательно использовать бетон со щебнем размером 5-20 мм.

Рекомендуемая минимальная толщина слоя бетона над трубами составляет 3-5 см. Такой слой бетона позволит получить необходимую прочность конструкции и равномерно распределить тепло по поверхности.

Если правильно соблюдены все этапы технологического процесса, то стяжка должна начать затвердевать через 4 часа.

Спустя 3 дня после заливки бетонного слоя он наберет половину своей прочности, а окончательно затвердеет только через 4 недели. Не рекомендуется запускать систему обогрева до этого момента.

После полного затвердевания бетона можно завершать процесс установки теплого пола в доме, уложив поверх стяжки напольное покрытие.

Слои конструкции:

  • Гидроизоляционный слой.
  • Демпферная лента.
  • Плиты утеплителя.
  • Фольгированная пленка.
  • Армирующая сетка.
  • Труба контура.
  • Слой бетона.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Какой должна быть высота тёплого пола?

Виды тёплых полов на деревянное основание и особенности укладки

Смотреть видео: какие теплый полы лучше выбрать

Электрические и водяные теплые полы.

Смотрите это видео на YouTube

Водяной тёплый пол

Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Электрический тёплый пол

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

  1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
  2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
  3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

Однако, при установке на деревянное основание электрических полов есть минусы:

  • риск возгорания;
  • высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

  • Составление проекта.
  • Подготовительные работы.
  • Сборка и последующее тестирование отопительного трубопровода.
  • Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

  • Детальный чертеж (схему).
  • Расчет тепловых потерь для каждого помещения.
  • Расчет количества тепла, которое должно поступать в каждое помещение.
  • Сопротивление трубопровода отопительной системы.
  • Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
  • Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

  • На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
  • В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
  • Когда все готово укладывают теплопроводящий водный контур.

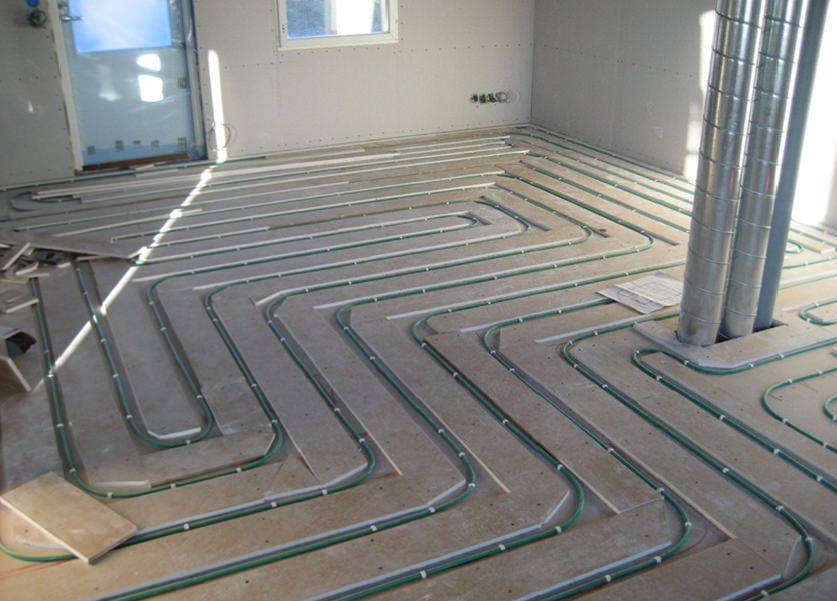

Теплый водный пол на реечной основе

  • Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
  • Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
  • В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
  • Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Что такое водяной теплый пол

Водяной теплый пол — это нагревательный элемент, распределенный по всему помещению и обеспечивающий его обогрев. С точки зрения конструкции, это трубопровод, уложенный на поверхности чернового пола. При этом, сам по себе он не вырабатывает тепловую энергию, ее источником служит обычный теплоноситель (горячая вода). Он циркулирует по трубопроводу и отдает свою энергию верхним слоям пирога теплого пола (бетонная стяжка или листовой настил).

Для водяного теплого пола имеет большое значение способ монтажа. Традиционный вариант — укладка трубопровода и заливка его в бетонную стяжку. На нее укладывают напольное покрытие, которое получает тепловую энергию от нагретого бетона и отдает ее в помещение. Однако, если перекрытие изготовлено из древесины и не может принимать дополнительную нагрузку, приходится выполнять монтаж петель теплого пола без стяжки.

Трубу укладывают на деревянное основание, разделяют деревянными планками толщиной на 2 мм больше, чем сама трубка. Поверх укладывают листовой настил (фанера ОСП, ДСП) и финишное напольное покрытие. это компромиссный и вынужденный вариант, так как теплоотдача в данном случае значительно уменьшается. Листовой настил, который должен принимать тепловую энергию и отдавать финишному покрытию, выполняет роль теплоизолятора и гасит значительную часть нагрева. Поэтому, приходится увеличивать мощность нагрева и расходовать больше ресурсов.

Подготовка к работам, создание теплоизоляционного слоя и обработка чернового пола

Монтировать отопительную систему можно исключительно после тщательной подготовки. Направлены все процедуры на то, чтобы сделать несущую часть перекрытия идеальной. В данном случае могут быть выполнены как работы по восстановлению, так и полная замена определенных частей перекрытия.

Главное помнить, что монтаж теплого пола в деревянном доме не допускает большого количества ошибок, поскольку каждая из них влечет за собой определенный процент потерь тепловой энергии. Как результат повышается расход электрической энергии и понижается эффективность системы.

Включает в себя данный этап следующие процедуры:

  • снятие существующего напольного покрытие и демонтаж чернового основания;
  • удаление тепло- и гидроизоляции;
  • очистка несущих опор от грязи, плесени, грибка и т.д.

Затем все балки осматриваются на предмет их поношенности. Прохудившиеся, гнилые, деформированные балки удаляются и вместо них вставляются новые. Если повреждения определенного элемента незначительные, то можно произвести его частичную замену (прочитайте: “Как сделать пол в деревянном доме – устройство на примерах”).

Избежать образования нового грибка и заплесневения древесины можно при помощи антисептических средств или грунтовых составов с глубоким проникновением. По завершению такой обработки необходимо определиться со способом монтажа системы теплого пола и выбором материалов, которыми будет утепляться черновое основание.

Высота закрепления брусков определяется толщиной материала, используемого в качестве утеплителя. Без брусков подобные работы также можно произвести, но тогда закреплять доски придется на имеющихся балках. Производить такие работы придется из подпола или подвального помещения.

Древесина обрабатывается при помощи антисептика. Речь идет о каждой части созданной конструкции. Между опорами укладывается мембранный пароизоляционный слой. Поверх него прокладывается утеплитель, толщина которого должна составлять 15-20 сантиметров. В качестве теплоизоляции могут быть использованы: минеральная вата, пенополистирол, пеноплекс.

Толщина слоя и высота опор подбирается с тем расчетом, что от утеплителя до основного пола должен быть зазор в 8-10 сантиметров. Причем зазор должен вентилироваться, что могут обеспечить специальные воздухоотводы в виде небольших проемов в подполе или подвале. Вентилировать черновую часть пола можно, если оставить небольшой участок без обшивки досками.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Система водяного теплого пола без стяжки

Водяной теплый пол без слоя бетона устанавливают в помещениях, где заливка бетонной стяжки затруднено или невозможно, например:

  • в домах с деревянными перекрытиями;
  • в невысоких помещениях;
  • в помещениях, доставка бетона куда невозможна.

Преимуществами теплого пола без стяжки являются:

  • Легковесность конструкции.
  • Небольшая толщина конструкции не вносит значительных изменений в высоту используемого помещения.
  • Возможность крепления напольного покрытия сразу после монтажа теплого пола, так как не нужно дожидаться полного затвердевания бетона.
  • Минимальные требования к основанию чернового пола. Это может быть как бетонная, так и деревянная основа.

Система теплого пола без заливки бетоном предполагает укладку труб отопления на пенополистирольную или деревянную основу со специальными пазами. Под ними на черновой пол стелется гидроизоляционная пленка и слой утеплителя — пеноплекса.

В пазы укладывают металлические теплораспределительные пластины, а в них — трубы. Сверху трубы покрывают влагоизолирующей подложкой и укладывают напольное покрытие: паркет, ламинат, плитку или специальный ковролин. В заключение можно сказать, что водяной теплый пол — это эффективная и пожаробезопасная система отопления деревянного дома.

При монтаже системы водяного теплого пола должна быть создана максимальная защита от попадания влаги на поверхности из дерева. Нельзя подключать подобную систему к центральной трубе теплоснабжения, для ее работы необходимо наличие автономного теплогенератора.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
