Схема колпаковой печи Кузнецова
Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.
Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.
Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.
Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.
В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.
Подготовительные работы перед сборкой печи
Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.
Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.
- Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
- Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
- Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.
Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала. Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания
Иначе раствор на швах будет давать трещины, и печь будет деформироваться
Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.
Полезные советы мастерам перед началом работы
- Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
- Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
- Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
- После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
- Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.
Что следует учитывать во время строительства
Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.
Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.
Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.
Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.
- Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
- Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
- Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
- Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
- Опытные печники не рекомендуют замачивать кирпич перед укладкой.
Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.
Необходимые материалы
Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

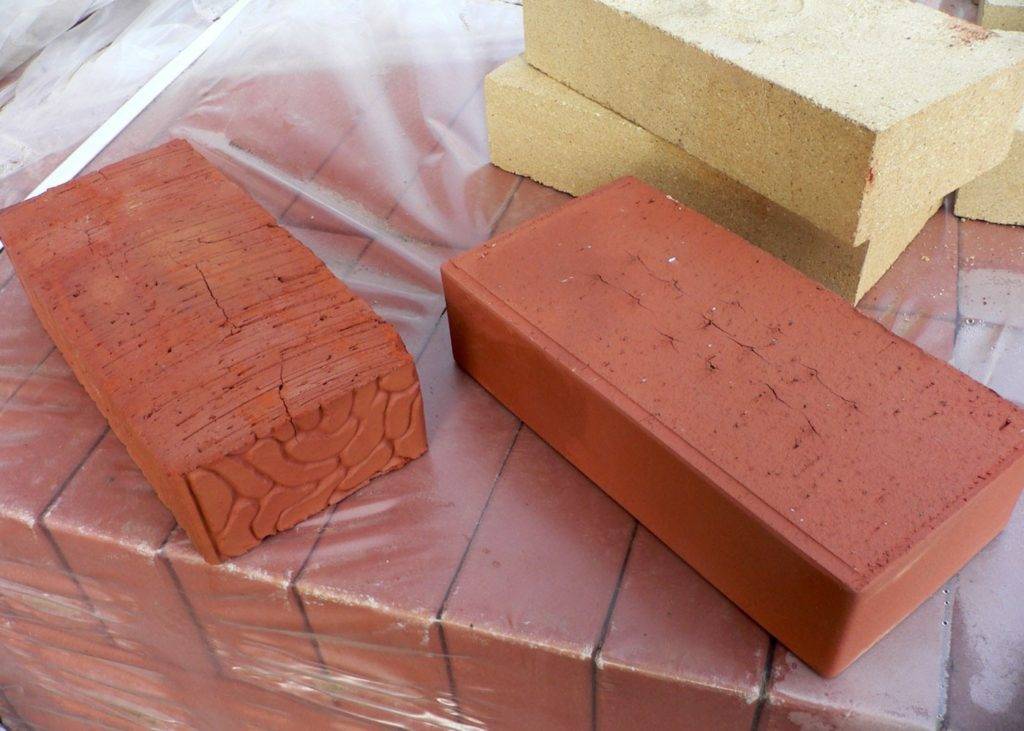

Огнеупорный кирпич
Материалы для строительства печи:
- огнеупорный кирпич – для строительства топки;
- мастика огнеупорная – для топки;
- керамический кирпич (марка минимум м150);
- цемент, песок и глина – для создания основания и кирпичной кладки;
- деревянный материал – для опалубки;
- бруски из дерева 50х50 – устанавливаются по углам для ровной кладки;
- металлические уголки, арматура, проволока, пластины;
- специальная фольга на основание;
Инструменты для строительства “Кузнецовки”:
- дрель с венчиком для замешивания раствора;
- лопата совковая и штыковая;
- мастерок;
- большая или маленькая болгарка;
- большой строительный уровень;
- рулетка;
- молоток каменщика;
- ёмкость для раствора;
- пила (ручная или электропила).
Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.
Как подготовить место для печи
Чтобы правильно установить такую печь, вам нужно тщательно изучить пошаговую инструкцию по установке, особенности и рекомендации. В целом, данный процесс состоит из подготовительного этапа, кладок первого и второго этапа.
Чтобы правильно установить печь, вам понадобятся некоторые инструменты, среди которых:
- Совковая и штыковая виды лопаты.
- Армированные металлические пруты.
- Опалубки.
- Полиэтиленовая пленка.
- Цементные растворы.
- Песочный материал.
После подготовки всего материала и инструмента, вам нужно приступать к подготовке места под печь.
Этот процесс выполняется в несколько этапов:
- Подготовка ямы размерами полтора метра на один метр, глубина должна составлять восемьдесят сантиметров.
- Покрытие донной части песочным материалом. Размер слоя песочного материала не должен превышать пятнадцать сантиметров.
- После покрытия яму оставляют на двое суток, чтобы песочные материалы осели.
- Подготовка опалубки, которую изготавливают из фанер или ненужной доски.
- Выполнение армирования с помощью прутов из стальных материалов.
- Заливание раствора цемента. Нужно равномерным слоем распределить раствор.
После всех этих мероприятий, вам необходимо оставить это все на определенный период времени, для застывания раствора и фундамента.
Виды печей Кузнецова
В зависимости от того, какие функции будут выполнять такие печи, делятся они на следующие виды:
- отопительные, главной задачей которых является обогрев помещения;
- банные;
- грили и барбекю;
- варочные, предназначенные для приготовления пищи, например, хлебные печи;
- камины;
- комплексы и комбинированные конструкции.
Очень популярными считаются отопительно-варочные печи Кузнецова, которые не только согреют дом, но и не оставят голодными.
Хорошие специалисты могут создать многофункциональные конструкции самых разнообразных форм и размеров, а также способны сложить печь в несколько этажей. В колпак можно встроить такие необходимые устройства, как электронагреватели, парогенератор, духовку, емкости для подогрева воды, плиту, теплоаккумулирующий массив.
К примеру, можно спланировать и сложить такую печь Кузнецова, которая будет обогревать сразу несколько помещений: предбанник, парилку и моечное помещение. Кроме того, она будет подготавливать пар, нагревать воду и обеспечивать вентиляцию.
Возведение печи своими руками: от подготовки до проверки
Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.
Фундамент печки
Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.
Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.
Кладка печи
Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.
Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева. Кирпич и металл разделяют специальной прокладкой.
На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.
Проверка работоспособности
Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.
Расчёт печи Кузнецова
«Кузнецовка» — очень сложный отопительный прибор и попытки рассчитать его и спроектировать самостоятельно ни к чему хорошему не приведут. Следует просто выбрать из всех имеющихся вариантов наиболее подходящий для себя — автор из своих наработок тайны не делает. Если в характеристиках понравившейся модели не указана мощность теплоотдачи, её можно рассчитать приблизительно: печь, которая топится два раза в сутки, каждый кв. м её поверхности отдаёт примерно 500 Вт тепла.
Печь ОВИК-9, порядок изготовления которой мы будем рассматривать, при размерах 1015х630х2100 мм обладает мощностью теплоотдачи в размере 3,6 кВт.
Модель ОВИК-9: общий вид
Достоинства и недостатки
У кузнецовских конструкций много достоинств. Одним из них является повышенный КПД – 93 процента. Для сравнения – в русских печах он около 80. При этом у «кузнецовок» равномерная теплоотдача, меньше колебания температуры.
Другие плюсы конструкции:
- Сажи не остается, в связи с чем печку и дымовой канал можно не очищать несколько лет, что значительно упрощает уход.
- Устройство можно возвести в любом месте – в угловой зоне, в середине помещения, близ стенки. Зачастую двухколпаковая печь обогревает несколько этажей дома на одной закладке.
- Печной дымоход возможно укоротить для экономии кирпича.
- «Кузнецовка» без проблем совмещается с плитой, камином, лежанкой, отличаясь многообразием модификаций.
- К печке несложно подсоединить водяной контур и пустить по трубам нагретую воду для купания или отопления.
- Благодаря повышенному уровню пиролиза экономится топливо, которое может быть любым.
- Кладка прослужит дольше, меньше опасность возникновения трещин.
- При недолго открытой задвижке практически невозможно выстудить печку, ведь колпак всегда наполнен теплым воздухом, а холодный прижимается книзу.
Отличительные особенности печей Кузнецова
Печи Кузнецова представлены в различных модификациях, отличающихся функционалом. Такие устройства бывают:
- Отопительные. Применяются исключительно в отопительных целях.
- Камины. Такие конструкции имеют эстетически привлекательный внешний вид, при этом с неизменно высоким коэффициентом КПД, что свойственно всем печным устройствам Кузнецова.
- Хлебные. Такого рода печь имеет духовой шкаф, используемый для запекания, в том числе и приготовление хлебобулочных изделий.
- Варочные поверхности. Используются для различных способов термообработки продуктов.
- Уличные. Барбекю комплексы или стационарные мангалы.
- Комплексные. Совмещают в себе несколько функций в одной конструкции.
Самые востребованные варианты печи – комплексные. Данное устройство укомплектовано различными элементами, предназначенными для отопления помещения и приготовления пищи. В такой модели топливник расположен близко к полу, тем самымобеспечивая прогревание нижней части, в то время когда потоки горячего воздуха медленно распределяются к верхним отделам, нагревая все устройство в целом.
За счет специального колпака, расположенного в нижнем выходном отверстии, проводится сепарация горячего потока газа. Процесс происходит по следующей схеме: потоки горячего воздуха, образующиеся на нижнем уровне, поднимаются вверх, нагревая печку, струя холодного – остается в колпаке и выходит через это отверстие. Процедура имеет непрерывный циркулирующий цикл, до полного исчерпания запасов топливных материалов.
Печь Кузнецова может применятся не только в качестве альтернативы кухонной плите и отопительного прибора, но и для обеспечения водоснабжения горячей водой. С этой целью, на изнанке колпака монтируют чугунный или стальной теплообменник.
Плюсы и минусы колпаковых печей
Перед установкой таких печей, вам нужно изучить перечень преимуществ и недостатков.
Среди преимуществ выделяются:
- Экономичность материалов.
- Простой процесс монтажа, ведь конструкция не предполагает наличие сложного механизма, а процесс кладки не требует дополнительных навыков.
- Простая эксплуатация. Данным печам почти не нужен уход, а также нет никаких специальных требований к топливным материалам.
- Быстрое и эффективное отопление за счет своей конструкции.
- Возможность выполнить печь в любом дизайне.
К минусам же относят:
- Неравномерный прогрев печи.
- Ограниченные конструкционные возможности.
- Высокий показатель расхода топливных материалов.
Особенности печи Кузнецова
Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.
Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.
Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.
Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.
Данная печка — новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.
В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.
Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.
Выкладка порядовки колпаковой печи по классической схеме
В двухколпаковой печи топливник находится в нижней части, в результате чего низ печи хорошо прогревается, не образуя сажу.
- раствор глиняной смеси (глина, вода, конский навоз. Навоз запаха не имеет, но прекрасно усиливает смесь);
- перфоратор с насадкой-миксером;
- болгарка с алмазными дисками;
- кирпич полнотелый;
- кирпич огнеупорный;
- колосник;
- стальная пластина.
Перед тем, как начать выкладывать нижний ряд, следует постелить отражающую фольгу. Эта фольга обеспечит защиту от потери тепла и перенаправит тот поток, что идет вниз – обратно. Желательно брать материал немного шире фундамента, чтоб потом была возможность подрезать края.
Для кладки колпаковой печи используются отшлифованные кирпичи, укладывать которые необходимо строго по схеме.
- Выкладывается по всей площади печи равномерно. Боковые стенки ложатся ложковым способом справа налево. Таким образом, впереди и сзади видно 4 кирпича, слева 3, справа 2 (правый ряд находится между крайними единицами переднего и заднего рядов.
- На этом ряду устанавливается окошко для чистки и поддувало. Благодаря внутреннему строению печи можно выбрать абсолютно любое удобное место для них, и единственным условием будет служить то, что чистка должна быть под топкой-камином.
- Аналогичен предыдущему.
- Разъем для падения отходов горения уменьшается до размеров 1,5 кирпичей вширь. В дальнем углу от топки появляется перегородка, которая из этого отсека, как труба, будет вести в верхний.
- Повторяется предыдущий ряд, только ободок «сброса» обкладывается огнеупорным кирпичом, а на него ложится колосник.
- Изменения касаются самой топки-камина – это ее первый ряд.
- Из топки выводится дымоход в полкирпича в соседнее воздушное отделение.
- Аналогичен.
- Топка накрывается кирпичом, а внутри в полкирпича обкладывается огнеупорным.
- Аналогичен предыдущему.
- Кладка топки в полкирпича вырастает до целого.
- Из огнеупорного кирпича выкладывается решетка. Все работы снова проходят в полкирпича.
- Изменений кладки нет.
- Снова убирается решетка, но уже остаются 2 дымохода.
- Аналогичен предыдущему.
- Боковые огнеупорные кирпичи снова становятся в полный размер. Перекрываются дымоходы в воздушное отделение.
- Стальной пластиной плотно перекрывается ход дыма наверх, а нижний дымосборник перекладывается кирпичом. Единственный ход наверх остается через канал, оставленный во время кладки 4 уровня.
Второй уровень кладки печи
Несмотря на то, что порядовка кладется по схеме, размеры колпаковой печи подбираются индивидуально.
- кирпич красный;
- кирпич огнеупорный;
- глиняный раствор;
- пластина-заборник;
- стальная полоса.
- Повторяется, но фиксирует стальную пластину с 3 сторон. С 4 фиксируется лишь раствором.
- Посреди дымосборника ложится кирпич, который будет служить колонной для крыши печи. За плитой следует проложить стенкой пазуху в кирпич для выхода из верхнего дымосборника в трубу.
- Кладка повторяется.
- Перекрывается доступ к трубе. Дым должен выходить через пазуху, оставленную в 2 кирпича внизу.
- На передние стенки духовки выкладывается стальная пластина, которая будет служить поддержкой для кирпича под паросборник. Нередко люди заказывают себе кованные обода с дверцами для печи. В этом случае паросборник будет сделать еще проще.
- Из паросборника создается вытяжка в четверть кирпича, остальной потолок перекрывается.
- Без изменений. Но если интересует еще и декоративная часть, то можно повернуть ряд тычковой стороной и создать удлинение наполовину.
- На этом уровне можно создать еще одну ступеньку. Дымоход и паросборочная труба соединяются закрытым соединением, чтоб не натягивать снаружи дым.
- Аналогичен 24.
- Аналогичен 23.
- На трубу устанавливается пластина-заборник.
- Накрывается крышей из кирпича.
- Второй уровень для прочности.
- Далее ведется только труба диаметром в 1 кирпич.
Отопительно-варочный вариант
Отопительно-варочная печь
Комплексные агрегаты популярны из-за расширенной функциональности. Несмотря на многозадачность, такие приспособления работают по принципу распределения горячего воздуха на разные потоки. В конструкции есть не только поверхность для варки, но и встроена духовка для выпечки. Готовить и запекать можно через небольшое время после растопки. Над нишей, где стоит плита для варки, устраивают полки для сушки.
Колпак принимает и выводит газы из своей нижней части. Если оставить задвижку открытой, это не повлияет на результативность отопления, т. к. воздух долго остается в полости и отдает энергию. Отходы после сгорания беспрепятственно уходят из печи. Такое устройство эффективно, если мало места для высокой трубы.
Возведение колпаковой печи
Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:
- Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
- Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
- Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
- Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
- Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
- До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
- Основание печи делается отдельно от фундамента здания.
- При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.
Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.
Пошаговое строительство колпаковой печи:
Шаг 1 – фундамент
После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.
Шаг 2 – кладка печи
После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.
Порядовки колпаковой печи:
Красным обозначен керамический кирпич, жёлтым – огнеупорный.
Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.
Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.
Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.
Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.
Шаг 3 – проверка
После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.
Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.
При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.
Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.
Для такого типа топки используется сухой шов.
Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.
При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.
При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.
Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.
При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.
Краткий экскурс в историю
Отопительный эффект открытого огня заметили еще наши предки, зажигая костры в пещерах. На смену кострам пришли частично закрытые очаги, а затем – первые неэффективные камины, большая часть тепла которых уходила в дымоход.
Русская печь, выложенная по канальной технологии, в отличие от знаменитой «кузнецовки» эффективна лишь на 30-40 %
Со временем придумали своеобразный колпак, задерживающий горячие газы внутри сооружения, и научились разделять раскаленный воздух на несколько потоков. Перелом в технологии произошел, когда вопросом занялся И. С. Подгородников, известный в нашей стране инженер-теплотехник. Он изобрел «двухэтажный колпак», который немного по-иному организовывал выход топочных газов. Однако практики было недостаточно, и окончательное воплощение в жизнь идея получила благодаря И. В. Кузнецову.
Вариант колпакового устройства дровяной печи с духовкой
Игорь Викторович создал мощную теоретическую базу о колпаковом горении, которую и сумел благополучно воплотить на практике. Только благодаря его трудам печное отопление стало по-настоящему эффективным. Им разработано более 150 различных стандартов, собраны десятки типовых решений и схем. Максимально усовершенствованные модификации стали популярны, сотни мастеров взяли на вооружение порядовки колпаковых печей Кузнецова. Попробуем разобраться, как работает «кузнецовка».
Двухколпаковая печь
Двухколпаковая печь
Чаще встречаются модели, где предусмотрены две пустотные емкости. Внизу печи есть камера с высокой температурой для окончательного перегорания газов, которые делят на охлажденные и горячие. Первые выводятся в трубу, нагретые задерживаются в колпаке, при этом теплообменник не охлаждается.
После растопки раскаленный дым поднимается под свод, где находится до остывания. Топливо сгорает, новые подогретые порции, поднимаясь, вытесняют те, что уже охладились. Остывшая масса попадает в отвесный канал, проводящий их в верхний колпак. Ситуация с остыванием и вытеснением повторяется в верхней полости, но использованный дым выводится уже в дымоход.
Подготовительные работы
Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.
Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.
Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).
Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд
Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной
Преимущества и недостатки “Кузнецовок”
Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:
Колпаковая печь
- Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
- Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
- Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
- Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
- Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
- Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
- Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
- Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
- В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
- Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
- Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.
Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:
- Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
- Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
- Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.
Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды
Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.
