Конструкция самодельного котла для парилки
Чертеж самодельного котла в баню
Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:
- Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
- Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
- Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
- Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.
Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.
Чем руководствоваться при выборе проекта: какую конструкцию лучше использовать
Решая, какой тип печи выбрать, горизонтальный или вертикальный, какую лучше трубу использовать, опирайтесь на собственные предпочтения, на уровень своих ресурсов и квалификацию.
Придётся учитывать размеры предбанника и парилки.
Преимущество устройств горизонтального типа состоит в том, что из-за низкого расположения корпуса и длинной топки площадь нагрева булыжников больше.
Так повышается естественная конвекция горячего воздуха в парилке.
Если размеры помещения позволяют, лучше выбрать горизонтальный агрегат.
Необходимые материалы
Для изготовления банной печи потребуются:
Труба из любого металла диаметром 50 см и длиной до полутора метров
Важно, чтобы стенки были целыми, без прорех и заплат. Если имеется дырка, можно на этом месте сделать топку
Муфта. Металлические листы со стороной не меньше диаметра трубы. Ёмкость с вентилем.
Потребуются инструменты – сварочный аппарат, ножовка по металлу.
Устанавливаем фундамент для печи
Любая печка, из чего бы она ни была изготовлена, требует надёжного и крепкого кирпичного фундамента. Для лёгкой печи из металла подходит фундамент высотой примерно в 70 см.
Сперва подготавливается котлован, снимается верхний слой почвы, земля разравнивается. На очищенную поверхность засыпается песок и утрамбовывается.
Далее растягивается армирующая сетка и плоскость заливается бетоном. На бетонную гладь устанавливаем плашмя красные полнотелые кирпичи.
Подготовка трубы с поддувом 200 и 250 мм
Трубу перед монтажом разрезают на две части размерами 60 см и 90 см. Первый кусок пойдёт под бак для воды, второй — под топку и каменку. Далее вырезается поддув — прямоугольник размером 200х60 или 250х60 мм. Сверху приваривается круглая стальная пластина толщиной около полутора сантиметров.
Преимущества и недостатки
Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.
К другим преимуществам относятся:
- экономия денежных вложений;
- металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
- достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
- округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
- быстрый прогрев помещения менее чем за 1 час;
- металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
- цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.
Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.
Котел своими руками для бани
Еще вариант, который приходит на ум всем самодельщикам, состоит в том, чтобы сделать котел на дровах своими руками. При использовании дровяного топлива температура пламени получается относительно невысокой, поэтому можно не бояться прогаров металла стен и свода топочной камеры. Корпус можно сварить из стали толщиной 5-7 мм. Коробку и топку можно сделать своими руками по чертежам и фото готовых котлов для бани, но можно придумать и свой вариант.
Один из таких аппаратов приведен на чертеже ниже.

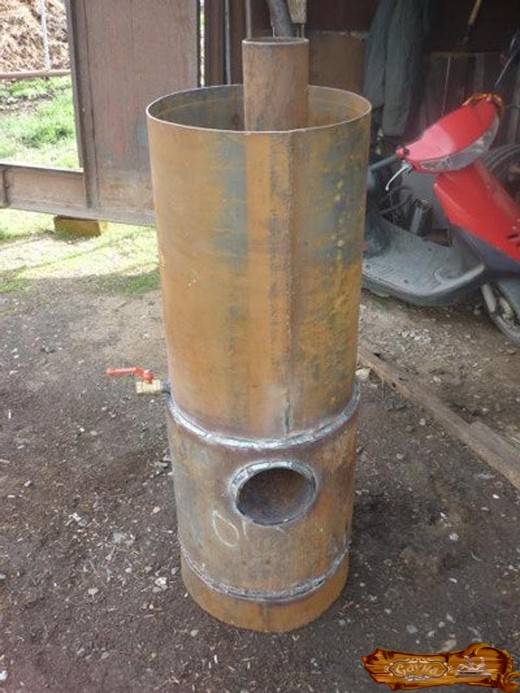

Котел построен из водопроводной трубы большого диаметра с толщиной стенки до 10 мм. Конструкция имеет встроенный бак, каменку и топку на дровах. Преимуществом такой схемы является минимальный объем сварочных работ и удобная компоновка изделия, хотя дрова загружать в топку не всегда удобно.
Специфика устройства и функционал
Баня строится преимущественно отдельно от основного жилья, поэтому ее оснащают собственным котлом и отопительным контуром. Если установить двухконтурную модель с бойлером, всегда будет в наличии горячая вода. Минус решения – в зимний период придется следить за тем, чтобы в системе не оставалась вода, при каждом использовании парной ее нужно заливать и сливать.
Если планируется баня с печкой-каменкой, будет достаточно одноконтурного котла, в этом случае вода для гигиенических процедур будет нагреваться отдельно. При обустройстве сауны следует проследить за тем, чтобы оборудование имело два контура – для обслуживания воды в бассейне и для отопления банных помещений. Когда в комплексе предусмотрен бассейн, отопительная система может быть организована несколькими методами:
- автономный нагрев, функционирующий от солнечных батарей, теплового насоса,
- теплообменник и насос, объединенные в отопительном контуре,
- закачка в трубы антифриза,
- установка проточного нагревателя с ТЭНом.
В приоритете банные электрокотлы, в комплектации которых присутствует полный набор для обвязки:
- циркуляционный насос,
- фильтр, предназначенный для тонкой очистки,
- терморегулятор,
- расширительный бак,
- предохранительный клапан.

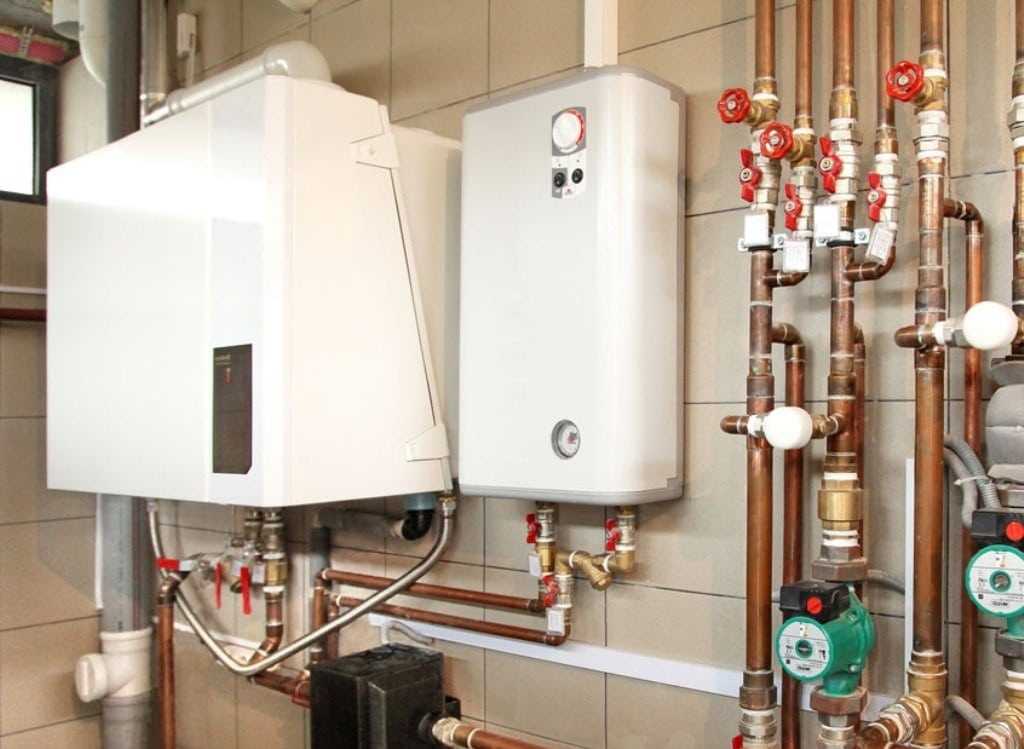

Пример электрического котла для бани
Полезной опцией станут элементы автоотключения, срабатывающие в аварийной ситуации: при возникновении перепада давления, перегрева. Приветствуется возможность перехода с летнего режима на зимний, в этом случае проявляется экономия электроэнергии.
№8. Тип каменки
Печи могут быть:
- с открытой каменкой. Дымовые газы нагревают стенки печки и засыпанные камни. Начинать париться можно буквально сразу, но и остывание происходит быстро. Это безопасные печи, на камнях не собирается сажа, правда, топлива здесь расходуется больше, чем в печах с закрытой каменкой, зато находиться в парилке можно сколько угодно.
- с закрытой каменкой. В таких печах камни нагреваются не от металла, а напрямую. Чтобы получить желаемую температуру, печь необходимо протапливать несколько часов, зато потом она сама поддерживает тепло в течение 10-12 часов. Такие печи ранее использовали в общественных банях, теперь же они применяются редко. КПД тут намного выше, но париться до полного прогрева камней не получится. На камнях собирается сажа, а безопасность несколько ниже.
Подходящие размеры труб
Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:
- устойчивость к повреждениям;
- хороший уровень теплоотдачи;
- быстрый нагрев помещения;
- минимальное расширение при нагреве;
- использование любого типа топлива;
- минимальное количество сварных швов.
Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.
530 мм
Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.
640 мм
Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.
426 мм
Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.
Существующие виды котлов для бани
Прежде чем начать работы по установке оборудования, необходимо ознакомиться с информацией об основных разновидностях отопительных котлов. Также будет представлена информация о том, как создать самодельный котел для бани, работающий на твердом топливе.
Производя самостоятельный выбор котла, который будет эффективно выполнять соответствующие ему функции, нужно ориентироваться на виды топлива, используемого для нагревания, и стоимость оборудования. Например, если на земельном участке, где расположена баня, имеется доступ к газовой трубе, то соответствующий котел подойдет идеально. Однако монтаж газового оборудования самостоятельно производить не рекомендуется, поскольку любая ошибка может повлечь за собой ужасные последствия.
Сложности при изготовлении
Изготовить подобный агрегат самостоятельно под силу только человеку, обладающему базовыми знаниями в печном деле, а также имеющему навыки работы со сварочным аппаратом. Только при этом условии можно сказать, что постройка банной печи из газовой трубы — простая затея.
Справка! Во всех других случаях нанимайте бригаду для выполнения работ. Пробелы в знаниях и кустарный подход приводят к серьёзным последствиям.
Так, в процессе сварки возникают две наиболее частые проблемы:
Слишком сильная тяга в будущей печке. В этом случае следует заранее вмонтировать задвижку в трубе.
- Риск возгорания сажи. Пренебрежение этим нюансом чревато неизменным ухудшением качества отопления и взрывоопасностью. Избежать этого в горизонтальной печи можно при помощи дожигателя.
Дожигатель делается так: в верхней части корпуса приваривается горизонтальная площадка, закрывающая половину всего пространства. Ещё выше, почти у самого верха, в стенке печки проделываются два отверстия. К ним приваривают маленькие цилиндры (щели получаются в виде трубок), которые затем немного отгибаются в сторону трубы.
Печь из металлических листов
Печь из металлических листов
Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.
Этап 1. Подготовка всего необходимого
Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:
- листовая сталь (5 мм) для стенок конструкции;
- сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
- заводские элементы котла (дверки, краны, бак и проч.);
- пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
- швеллеры;
- жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
- асбест для верхней части трубы.
Этап 2. Сборка конструкции
ечи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене
Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.
Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.
Разметка металлического листа
Сварка корпуса из вырезанных по разметке листов стали
Сварка корпуса
Сварка корпуса
Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).
Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.
Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.
Ввариваем отрезок трубы внутрь корпуса печи
Ввариваем отрезок трубы внутрь корпуса печи
Формируем бак для воды. В топочной камере прорезаем отверстие для дымохода
Бак для воды и дымоход с задвижкой
Оборудуем печь топочной дверцей
Сзади к водогрейному котлу привариваем трубку для подключения крана
Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

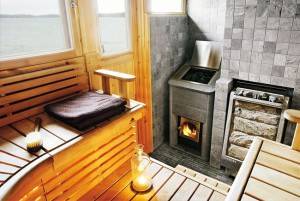

Пример обкладки печи в бане кирпичом
Пример обкладки печи в бане кирпичом
Правила установки
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог
Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.
В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.
В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.
Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

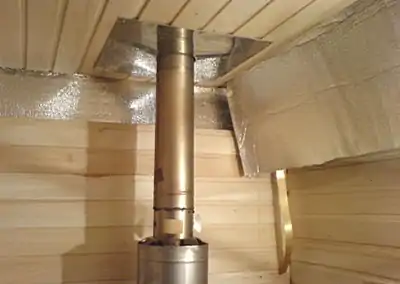

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.
Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.
https://youtube.com/watch?v=z22zuI04mqo
Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм
Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:
- Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
- Задняя стенка полностью заваривается, на фасаде монтируется дверца.
- Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
- При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
- Внизу бака приваривают кран с вентилем.
Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться
Вертикальное самодельное устройство
В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.
Диаметр печки будет зависеть от калибра выбранной трубы.
При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:
- Отрезают часть трубы длиной примерно 0,8 м.
- Зачищают отрезные края.
- Снизу приваривают днище — круг такого же диаметра, что и сама труба.
- Вырезают внизу проём поддува.
- Монтируют колосники. Они располагаются несколько выше отверстия поддува.
- Вырезают над колосниками щель топочного отсека.
Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.
Горизонтальная конструкция своими руками: фото
Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.
Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.
Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.
Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.
Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.
Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.
Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.
Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.
Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!
Котел для бани на дровах из металлической бочки.
Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.
В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.
Котел для бани из бочки
Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.
К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.
устройство котла на дровах
Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.
Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.
С чего следует начать
Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.
Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.
Если ни того ни другого нет, придется сваривать заготовку самостоятельно
Для этого важно обладать хотя бы минимальными навыками и оборудованием для сварки. Чтобы сделать корпус для банного котла, необходимо сварить несколько металлических листов
Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.
Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:
- короб с перегородками;
- бак для воды ( подойдет нержавеющая или оцинкованная сталь);
- дверцу:
- дымоход.
Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.
Из инструментов необходимо взять:
- болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
- сварочную технику.
Газовый котел – эффективно, но не всегда безопасно
Газовое оборудование целесообразно к использованию лишь в тех случаях, когда к земельному участку, где размещена баня, осуществляется прямая подача газа. Обычно котлы газовые для бани имеются небольшие размеры и низкий расход топлива, но естественно, как уже говорилось выше, платить за расходуемый ресурс все равно придется. При правильном монтаже и эксплуатации в помещении не будет возникать запаха газа, а система будет работать стабильно. Если же признаки неполадок в работе имеются, то задачей владельца является полное отключение подачи газа и вызов аварийной службы.
Выбирая газовый котел в баню, необходимо определиться с тем, какая отопительная система будет реализована в постройке: одноконтурная (исключительно для обогрева) или двухконтурная (будет выполняться не только обогрев, но и подача горячей воды). Существует и трехконтурная версия газового отопительного котла, которая позволяет осуществлять подачу теплоносителя в систему подогрева полов и бассейн. Выбирать необходимо, опираясь на предварительно составленную схему отопительной системы и собственные финансовые возможности.
Варианты изготовления
Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.
Из металлической трубы
Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.
Процесс изготовления котла прост и состоит из следующих этапов:
- От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
- Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
- Из кустка материала вырезается металлическая крышка для печки.
- В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
- В нижней части трубы формируется отверстие.
- Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
- На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
- В предварительно проделанное отверстие вставляется труба дымохода.
- Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
- На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
- В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.
Из листов металла
Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.
Порядок действий:
Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу
При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича
Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.
Горизонтальный котел для бани
Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:
- Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
- В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
- Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.
Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.
Как осуществить изготовление отопительного агрегата для банного помещения с использованием металлической трубы?
Наиболее простое отопительное устройство для банного комплекса можно изготовить из куска металлической трубы. Агрегат самодельного котла может располагаться в вертикальном и горизонтальном положении. Для осуществления работ по конструированию котла потребуется наличие сварочного аппарата и угловой шлифовальной машины.
Перед тем как приступать к изготовлению котла из трубы для бани, следует разработать чертежи конструкции с указанием размеров всех конструктивных элементов
При сборке горизонтального котла для бани из трубы, ее кусок следует заглушить с одного конца, а на противоположном конце монтируется дверка. Вся конструкция составляет топку, в которую в процессе дальнейшего монтажа вваривается колено трубопровода отопления. Сверху над топкой монтируется металлический бак для воды. В процессе функционирования агрегата отопления происходит нагрев воды в колене и ее подъем в бак. По законам физики место поднимающейся разогретой воды занимает холодная. Прогрев всего объема воды происходит достаточно быстро и равномерно.
Сбоку трубы-топки монтируется полка с камнями при помощи, которой осуществляется генерирование пара в период осуществления банных процедур.
Котел из трубы для бани при его изготовлении и монтаже своими руками имеет достаточно низкую цену. При наличии некоторых навыков правильного обращения с металлом такой агрегат для обогрева можно изготовить достаточно быстро и придать ему достаточно оригинальный внешний вид, что позволит органично вписать установку в дизайн банного комплекса.
Разновидности котлов для бань
По типу используемого топлива котлы для бани делятся на такие группы:
- твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;
Твердотопливный агрегат, совмещенный с печью-каменкой
- электрические;
Электрокотел с водогрейным баком
- газовые;
Газовые агрегаты для бань
- котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.
Котел для бани дизельный
При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:
- железный котел;
Схема котла с баком для воды
- кирпичный;
- железный, но обложенный кирпичом.
Банный котел из металла, обложенный кирпичом
Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.
