Устройство и принцип работы терморегулятора

Выбор механического терморегулятора (термостата)

В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:

– При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт

Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

  • застелите пол тряпками, поскольку возможно поступление воды из труб;
  • демонтируйте верхний шаровый кран или вышедший из строя старый клапан;
  • приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
  • при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
  • разберите разъемное соединение на клапане терморегулятора;
  • накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
  • соедините клапан и удлинитель;
  • закрутите удлинитель с американкой в пробку батареи;
  • смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

  • включите электронный блок на тестовую проверку;
  • на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;
  • установите дату, что требуется для нормальной работы устройства;
  • после подтверждения первичных настроек на экране должна появиться буква М;
  • при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;
  • накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
  • нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
  • нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Самодельный терморегулятор: пошаговая инструкция

Если вы приобрели все необходимые составляющие для сборки, осталось рассмотреть подробную инструкцию. Рассматривать будем на примере датчика температуры рассчитанного на 12В.

Самодельный регулятор температуры собирается по следующему принципу:

  1. Подготавливаем корпус. Можно использовать старые оболочки от счетчика, например от установки «Гранит-1».
  2. Схему подбираете ту, которая вам больше понравится, но можно и сориентироваться и на плату от счетчика. Прямой ход с пометкой «+» необходим для подключения потенциометра, Инверсионный вход с о будет служить для подключения термодатчика. Если так случилось, что напряжение на прямом входе будет выше требуемого, на выходе установится высокая отметка и транзистор начнет подавать питание на реле, а оно в свою очередь на нагревательный элемент. Как только напряжение на выходе превысит допустимую отметку – реле отключится.
  3. Для того чтобы терморегулятор срабатывал вовремя и перепады температур были обеспечены, потребуется сделать с помощью резистора связь отрицательного типа, которая образуется между прямым входом и выходом на компараторе.
  4. Что касается трансформатора и его питания, то здесь может понадобиться индукционная катушка от старого электрического счетчика. Для того чтобы напряжение соответствовало показателю в 12 вольт, вам нужно будет сделать 540 витков. Уместить их получится только в том случае, если диаметр провода будет не более 0,4 мм.

Вот и все. В этих небольших действиях и заключается вся работа по созданию терморегулятора своими руками. Возможно, самому без определенных навыков сделать его сразу и не получится, однако с опорой на фото и видео инструкции вы сможете испытать все свои умения.

Благодаря простой конструкции, самостоятельно созданный термоконтроллер может быть использован где угодно.

Например:

  • Для теплого пола;
  • Для погреба;
  • Котла отопления;
  • Может заняться регулировкой температуры воздуха;
  • Для духовки;
  • Для аквариума, где будет контролировать температурный показатель воды;
  • Для того чтобы контролировать температурное значение насоса электрокотла (его включения и отключение);
  • И даже для автомобиля.

Не обязательно использовать цифровой, электронный или механический покупной термовыключатель. Купив недорогое термореле, сделать регулировку мощности на симисторе и термопаре и ваш самодельный аппарат будет работать не хуже покупного.

Виды терморегуляторов

Терморегуляторы можно классифицировать по нескольким параметрам. По способу передачи данных они подразделяются на:

  • Электромеханические. Работа механического термостата осуществляется за счет биметаллической пластины и сухих контактов. Это самый простой тип устройств с самой низкой ценой.
  • Электронные. Температурный контроль осуществляется за счет чувствительного электронного датчика, минимизирующего погрешности.

По типу передачи сигнала различаются:

  • Проводные. Сигнал передается по проводам. Такая система постепенно уходит в прошлое, ведь дополнительно заниматься прокладкой проводов хочется не каждому.
  • Беспроводные. Наиболее популярный тип оборудования. Передача данных производится при помощи радиосигнала, что позволяет избежать прокладки дополнительных проводов при монтаже. Также к беспроводному типу относятся термостаты с дистанционным управлением, обеспечивающимся встроенным GSM-модулем.

Стоит отметить различия и по количеству функций:

  • Однофункциональные. Устройства, обладающие только одной функцией – поддержание температуры согласно заданным параметрам. Самый простой тип терморегуляторов.
  • Многофункциональные. Такие устройства не только контролируют температуру, но и позволяют настраивать параметры в зависимости от времени суток, «умеют» работать с теплыми полами и т.д (см. список функций ниже).

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

  1. Рекомендуется установка термостата на 20 ° С;
  2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
  3. Желательно, чтобы в детской комнате было около 22 ° С.
  4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Монтаж и настройка оборудования

Как установить и настроить устройство самостоятельно? Необходимо выполнить следующие действия:

  1. подобрать наиболее подходящее место для размещения терморегулятора. Где и как поставить оборудование? Не рекомендуется производить монтаж устройства в местах попадания прямых солнечных лучей, за шторами, под подоконником или иным заграждением, рядом с другим отопительным оборудованием. Все перечисленные факторы будут влиять на показание температуры термоголовки;

Правила определения места для монтажа терморегулятора

  1. слить теплоноситель. Если работа по монтажу терморегулятора осуществляется в многоквартирном доме, то потребуется помощь сотрудников обслуживающей организации;
  2. произвести врезку термоклапана. Для этого вырезается определенный ранее участок трубопровода, нарезается резьба и фиксируется устройство;

Резьба на трубах или термоголовке герметизируется. Для выполнения данного действия можно использовать льняную нить с защитной краской или специализированные нить, в том числе и ФУМ-ленту.

  1. устанавливается термоголовка;
  2. производится настройка.

Как произвести монтаж термоголовки на ранее установленный клапан, смотрите на видео.

Как настроить терморегулятор? Для этого необходимо:

  • исключить все внешние факторы, воздействующие на температуру в помещении: закрыть окна и двери, выключить дополнительное отопительное оборудование, вентиляторы и так далее;
  • в центре комнаты на небольшом возвышении (табурет, стул, стол) разместить термометр для контроля за температурным режимом;
  • установить термоголовку на максимум, то есть полностью открыть проход теплоносителю;
  • дождаться прогрева помещения на 1 – 2 градуса больше требуемого параметра и выключить термостат. Какой является оптимальная температура в помещении? Специалисты рекомендуют в ванной комнате поддерживать температуру 24°С – 26°С, а в остальных помещениях – не более 24°С;

Оптимальный температурный режим в помещениях

дождаться получения данной температуры и постепенно вращать регулятор термоголовки до образования шума воды.

Снятие терморегулятора

Если вам нужно снять прибор без демонтажа, это можно легко сделать, отделив часть с термоголовкой от клапана, что осуществляется крайне просто:

  1. Перед тем, как снять термоголовку, лучше поставить показатель температуры на максимум.
  2. Перекрыть подачу теплоносителя.
  3. Раскрутить удерживающую гайку, если она есть.

Раскрутить гайку

  1. Движением на себя снять термоголовку со штока, помогая легкими покачиваниями из стороны в сторону. Если вручную процедуру выполнить не удается, можно использовать плоскогубцы.
  2. На месте установки будет торчать шток. Его нужно нажать несколько раз, как на кнопку, и оставить отжатым. Это удобно сделать при помощи плоской отвертки.

Несколько раз нажать на шток

  1. Включить подачу теплоносителя. Через короткий промежуток времени радиатор прогреется, так как без прибора температура будет максимальной.

Продукция фирмы Данфосс

Среди производителей особой популярностью пользуется фирма Данфосс.

Наиболее популярные модели Danfoss

Стоит отметить, что некоторые устройства серии RA и серии RTD были преобразованы в серию RTR.

Таблица соответствия термоэлементов

Таблица соответствия клапанов

Стоит помнить: чтобы терморегулятор смог прослужить длительный период времени, рекомендуется после каждого отопительного сезона производить чистку оборудования и снимать термоголовку.

Из чего состоит автоматика для газовых котлов отопления АОГВ

Стандартная автоматическая система должна иметь несколько основных элементов.

Элементы розжига. В современных системах горящая лучина отсутствует. Запальная горелка зажигается при помощи пьезоэлемента, который продуцирует электрическую энергию в результате механического давления на кристалл. Существуют системы, в которых одной рукой нужно открывать клапан подачи газа, а второй нажимать на кнопку пьезозажигания. У самых современных котлов за работу обоих процессов отвечает одна кнопка. Дальше управление газовым клапаном осуществляется одним из двух способов:

  • За счет напряжения, которое возникает при нагреве термопары.
  • За счет нагрева дополнительного термического генератора (чаще применяется в импортных котлах).

Автоматика газовых котлов АОГВ чаще всего работает за счет энергии термопары.

В обоих случаях выработанная энергия создает напряжение, которое воздействует на катушку газового клапана. Он остается открытым, обеспечивая подачу газа, до тех пор, пока горит газовая горелка.

Система терморегуляции. Эти элементы контролируют температуру воды. Состоят они из термодатчика и системы клапанов, которые перекрывают поступление газа при достижении установленной температуры. В самых современных моделях котлов в схему управления добавлен комнатный термостат, который в зависимости от температуры в помещении подает сигнал и необходимости закрыть или открыть клапан подачи газа.

Элементы контроля за эффективным и безопасным удалением продуктов сгорания. Это датчик тяги, который монтируется в дымоход. Провода связывают датчик тяги с газовым клапаном. При отсутствии оптимальной тяги сигнал подается на клапан, он закрывается и останавливает подачу газа.

Дополнительные элементы и возможности автоматики

В некоторых моделях автоматика для газовых котлов АОГВ оснащена терморегулятором, который обеспечивает регулирование расхода газа. Основанием для уменьшения интенсивности работы может послужить повышение температуры на улице или сигнал термостата в одной из комнат о превышении максимально допустимого температурного режима.

Модели, которые монтируются в систему «Умный дом», предполагают возможность дистанционного управления режимами отопления.

Современная, правильно установленная и отрегулированная автоматическая система на отопительном оборудовании помогает сократить расходы на обогрев на 40%.

Разновидности комнатных термостатов

В зависимости от конструкции и принципа действия данные устройства бывают трех разновидностей: электронные, электромеханические и механические.

Электронные термостаты

Самый простой электронный терморегулятор – это устройство, состоящее из следующих частей:

  • Контроллер – печатная плата с микросхемой. Это ключевая часть термостата, принимающая информацию от выносного термодатчика, обрабатывающая ее и отправляющая соответствующий сигнал на включение или отключение отопительного прибора, кондиционера;
  • Монохромный жидкокристаллический дисплей и кнопки управления – используются для настройки и программирования термостата на поддержание в помещении необходимого температурного фона;
  • Выносной термодатчик, соединенный с контроллером при помощи гибкого тонкого кабеля;
  • Контактная группа – зажимы, в которых фиксируются жилы кабеля, соединяющего термостат с отопительным прибором или кондиционером.

Работает такое устройство достаточно просто: от датчика по кабелю в контроллер поступает аналоговый сигнал, который расшифровывается его микросхемой, соотносится с заданным настройками значением температуры, после чего контроллер принимает решение о включении или отключении отопительного оборудования.

Электромеханические термостаты

Занимающие промежуточное положение между электронными и механическими такие термостаты бывают двух типов:

  • С биметаллической пластиной и контактной группой – внутри таких регуляторов расположена пластина, которая при нагреве до определённого уровня изгибается, размыкая контакты цепи, питающие отопительное оборудование. При остывании происходит обратный процесс: пластина выпрямляется, замыкает контакты, и отопитель включается. Регулировка включения данного устройства производится при помощи вращающегося лимба с толкателем, изменяющим расстояние между пластиной и неподвижными замыкаемыми ею контактами.
  • С капиллярной трубкой – конструкция такого устройства такая же, как и аналогов, применяемых в водонагревателях и бойлерах.

Механические термостаты

Основными элементами данного устройства являются газонаполненная мембрана, реагирующая на изменение температуры воздуха в помещении, и управляющий механизм, состоящий из двух подвижных контактов.

Работает термостат следующим образом:

  1. При повышении температуры газ, наполняющий мембрану, расширяется;
  2. Расположенный на одной из наружных стенок мембраны толкатель размыкает контакты цепи управляющего механизма, отключая тем самым подключенный к устройству отопительный прибор.

Регулировка в таком термостате происходит благодаря вращающемуся лимбу (колесику), изменяющему расстояние между мембраной и управляющим механизмом.

Виды комнатных термостатов

Существует три вида терморегуляторов для жилых помещений:

  • Электронное устройство состоит из датчика температур, передатчика сигнала и термореле. Плюс этого прибора заключается в точном определении и последующем изменении температуры в комнате. При этом удаленное управление довольно легкое и термостат может быть использован в системе «Смарт Хаус».
  • Электромеханический терморегулятор имеет более упрощенное внутреннее устройство, чем электронный. Реле – основной элемент в конструкции, имеющий форму трубочки, полость которой наполнена реагирующим на изменения температурного режима веществом. Во время нагревания котельного оборудования это вещество расширяется, во время остывания, наоборот, сужается. Все скачки испытывает на себе привод, регулирующий температуру посредством электрической цепочки.
  • Механический агрегат не содержит в себе электронику. Основа работы этого термостата – изменение свойств материала под воздействием температурного режима. Изменения в температуре заполняющего газовую мембрану вещества провоцируют замыкание или размыкание электрической цепочки, тем самым запуская механизмы терморегулятора.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

5 Правила установки

Установить термостат для котла отопления своими руками вполне возможно, но при отсутствии элементарных навыков лучше доверить это дело профессионалу. Есть правила, которые необходимо соблюдать, чтобы обеспечить максимально благоприятные условия для нормального функционирования прибора:

  1. 1. Высота крепления приспособления не должна быть ниже 150 и выше 170 см. Это позволит обеспечить точное измерение температуры в помещении. Если же нарушить это правило, датчик будет работать некорректно.
  2. 2. На термостат не должны падать прямые солнечные лучи в любое время суток, поскольку это также нарушит его функционирование. Не стоит располагать его в непосредственной близости от бытовых приборов, которые могут повлиять на работу и нарушить процесс регулировки температурного режима. Например, портативные обогреватели, кондиционеры и другие предметы нередко искажают показания датчика.
  3. 3. Ставить датчик необходимо в том помещении, в котором чаще всего находятся обитатели дома. Если комната, где он расположен, наиболее отдаленная и редко посещаемая, нарушается точность показаний.

Рекомендуется выбирать термостат, который произведен той же фирмой, что и отопительный котел. Это облегчит монтаж и исключит несовместимость приспособлений.

Первый этап — установка той части термостата, которая будет находиться в непосредственной близости от отопительного прибора. Для этого в устройстве есть специальные провода. После этого необходимо соединить датчик с рабочей частью. Если же устройство беспроводное, это не требуется.

Важным моментом является настройка самого датчика. Для этого необходимо включить котел на максимальную мощность, подождать, пока температура в помещении, где установлен термостат, станет комфортной. После этого измерить термометром показатель возле приспособления. Именно этот уровень будет максимальным значением, которое будет давать сигнал об отключении котла.

Далее следует задать параметры, настроить часы и дни недели, в которые необходимо поддерживать температурный режим, если это требуется. Если же прибор не имеет такой функции, работа закончена. При выполнении всех правил устройство станет верным помощником.

Терморегуляторы для котлов отопления — ценные устройства, позволяющие не только поддерживать оптимальный микроклимат в помещении, но и экономить топливо, энергию и средства владельца.

Принцип работы комнатного термостата

Воздушный термостат для газового котла внутри имеет термочувствительный элемент. В этом датчике температуры находится газ, который расширяется при нагреве и сжимается при охлаждении. В результате этих процессов происходит замыкание / размыкание контактов цепи питания газового оборудования.

В зависимости от модели терморегулятор может иметь:

  • Один или несколько температурных датчиков;

  • Цифровой таймер программирования рабочих режимов котла;

  • Механический регулятор выставления необходимого температурного режима;

  • Дисплей с программным блоком управления.

Беспроводной термостат TEPLOCOM TS-2AA/3A-RF, цена около 6000 рублей

Самым простым является девайс с механическим переключателем, с помощью которого выставляются параметры режимов включения и выключения котельного оборудования. Наиболее продвинутыми считаются термостаты с программируемым блоком управления, позволяющим задать установки работы отдельно для дня и ночи. Это как насосная станция и простой насос для скважины – функции в целом выполняют одинаковые, но возможности у них различаются.

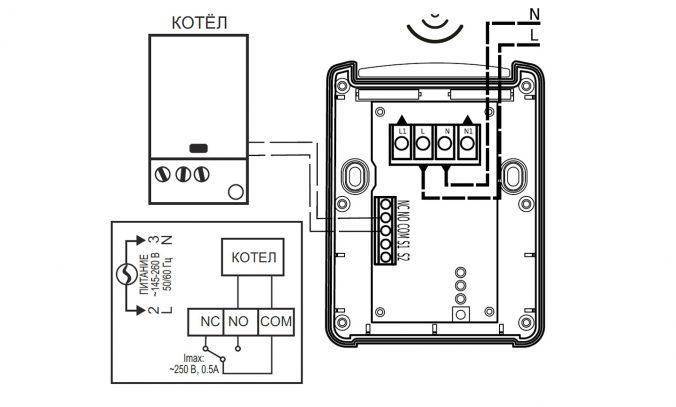

Схема установки TEPLOCOM TS-2AA/3A-RF

Сколько можно сэкономить?

Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.

В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.

Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.

Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.

Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.

Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru

Большое спасибо за информацию!

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

  1. Котёл выключен;
  2. Котёл подаёт тёплую воду;
  3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Зачем нужен термостат?

Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.

Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.

В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.

Контроль температуры — экономия ваших денег

Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.

В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
