Как заполнить и опрессовать водяной пол

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Схема укладки и основные типы кабелей ТП

Существует два основных типа кабелей для теплого пола:

  1. Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
  • нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
  • жила заземления сделана из луженой меди;
  • кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
  • общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
  • соединительные контактные муфты находятся на обоих концах кабеля.

Структура одно и двухжильного нагревательного кабеля

  1. Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.

Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

  • Качества подложки;
  • Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

  • 14 мин при закрытых дверях и отсутствии людей;
  • 23 мин при закрытых дверях с 1 человеком внутри;
  • 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Положительные и отрицательные моменты теплого пола

Как и любая отопительная система, установка теплого пола имеет свои достоинства, благодаря которым она пользуется популярностью:

  • простые монтажные работы, не требующие больших затрат. Потратиться придется лишь на приобретение оборудования для подогрева воды. Сам же монтаж водяного отопления имеет приемлемую стоимость;
  • система теплого пола имеет превосходную совместимость с любым напольным покрытием. Теплый пол можно монтировать под любой материал: линолеум, плитку, ламинат, ковровое покрытие;
  • существенная экономия тепла, которая позволяет снизить расходы на отопление. Тепло экономится от 30% до 50%, а это, согласитесь, весомые показатели;
  • современная отопительная система способна полностью заменить традиционное оборудование, тем самым позволяя увеличить полезную площадь помещения, придать эстетический вид комнате;
  • система не зависит от перепадов электроэнергии, нагревается быстро и надежно удерживает тепло.

К недостаткам системы относятся:

  • сложность технологии монтажа во многих квартирах. Оборудовать теплыми полами помещение в многоэтажке бывает сложно, а порой и невозможно;
  • при подключении к централизованной системе отопления отсутствует возможность регулирования температуры поданной воды;
  • некачественная труба или неправильный порядок монтажа могут в дальнейшем привести к затоплению. Даже незначительное просачивание приводит к большой проблеме.

При выборе материалов для создания теплых полов предпочтение следует отдавать качественным материалам, которые отличаются прочностью, выносливостью и долговечностью.

Монтаж полов из греющего кабеля

Установка кабельных электрических теплых полов происходит в следующей последовательности:

  1. Крепеж нагревателей.
  2. Создание стяжки.

Нужно отметить, что кабель может быть закрепленным, и нет. Во втором случае его придется устанавливать самостоятельно. А вот в первом кабель закреплен на специальные маты из металла, либо специального волокна. Такие маты устанавливать намного проще.

Следует отметить ошибки, которые часто допускаются:

  1. Некачественный материалы для стяжки. На этом этапе следует подходить особо тщательно к выбору материала. В противном случае стяжка может потрескаться. Попытки исправить положение могут повредить нагревательные элементы.
  2. Установка датчика температуры. Он устанавливается во время заливки стяжки. Расположить его следует ближе к центру плиты, в гофротрубе. На следующих этапах он подключается к щиту управления.
  3. Проверка. Перед заливкой необходимо проверить работает ли установленная система.

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

  • отличный внешний вид;
  • практичность;
  • хорошие показатели теплопроводимости;
  • способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Правила опрессовки тёплых полов

Выбор способа, как запустить теплый пол первый раз, зависит от материала трубопровода. Такой запуск называется «опрессовка» и представляет собой проверку системы отопления под давлением для выявления протечек. Работа проводится до заливки стяжки и сразу же после заполнения труб теплоносителем.

Разные виды тёплого пола имеют свои особенности проведения опрессовки:

  1. Для металлопластиковых труб в систему заливают холодную воду или антифриз под давлением 6 Бар. Если напор не падает в течение 24 часов, испытание считается успешным.
  2. Для трубопроводов, материалом изготовления которых является сшитый полиэтилен, давление при прессовке должно быть не меньше двойного рабочего или тех же 6 Бар. При падении напора его трижды поднимают каждые полчаса. После третьего раза систему заполняют жидкостью и оставляют на сутки – проверка считается пройденной, если давление упало не больше чем на 1,5 Бара.

В качестве дополнительного испытания иногда используют нагрев до максимального рабочего значения (80–85°С). Время проверки – не больше 30 минут. Результат считают положительным, если в процессе испытания не появляется пар или протечка.

Рекомендации по монтажу

Контроль t нагрева электрического теплого пола- несет в себе датчик терморегулятора . В противном случае электроэнергии уходило бы много , а эффективность оборудования снижалась.

Выберете место установки датчика до монтажа. Проверьте, что в терморегуляторе есть датчик. Его крепят на высоте более 1 м от пола. Температуру воздуха в комнате измеряет датчик . И контролирует , если необходимо включить или убрать эл питание.
Приобретайте то устройство , в котором есть выносной датчик. Этот вариант замера t является лучше.
Выпускаются также выносные датчики и воздушные . В этом случае в помещении будет нужная t исходя из нескольких показателей.

Пленочный теплый пол устанавливается легче всего, и имеет преимущества перед своими аналогами:

  1. простой монтаж ;
  2. легко установить;
  3. поддержание постоянной температуры;
  4. быстро найти ;
  5. альтернатива центральному отоплению;
  6. малый расход энергии .

Подробно изучите инструкцию, которая поставляется в комплекте оборудования . Также необходим утеплитель, в котором нужно сделать выемки ( места для датчиков и соединений)

Клей для монтажа не нужен.

В представленном видео , мастер расскажет, как установить инфракрасный теплый пол, объяснит , как сделать это самостоятельно.

Подготовительные работы

Подготовьте, очистите поверхность , при необходимости нужно сделать его ровным. Далее по всему полу и по высоте стен ( 18-22 см ) укладывается утеплитель (1 слой теплоизоляции).
Сам слой теплоизоляции делайте около 2.5 см.

Когда создадите план, выйдет кривая форма внутри которой вы и создадите систему отопления.
Проверьте перед работой , что у вас есть все необходимые инструменты для работы.

При установке инфракрасного теплого пола , пласты не накладывать друг на друга . Допускается небольшое пространство между ними.

Укладка теплого пола с термодатчиком

Теплоотражающий материал укладывается на весь пол, при этом

стыки склеиваться.

В соответствии с размерами комнаты, разрежьте инфракрасную пленку, по линиям , что указаны на пленке. Уложите пленку и изолируйте клейкой лентой места разрезов . Следите за тем, чтобы под пленку не попал воздух.
Шину, которая, находиться в центре пленки , нужно разогнуть , следите чтобы срезы и белые участки не задевались .Приклейте часть полотна , который освобожден от заземляющей шины из меди , так ,чтобы загиб был на изнанку.

Скотчем изолируйте срез пеленки с перегибом через срез. Выравнивайте полотно и крепление на место укладки противоположной стороне размещения температурного регулятора. Отогните изнаночной стороной пленку , в месте установки температурного регулятора ( можно на время закрепить скотчем) . С помощью ножа удалить изоляционный слой и зачистить шину , по краям пленки.

Теперь нужно соединить пайкой . Места спайки изолируйте лентой. Не натягивайте провода. Установите температурный датчик в ранее отведенную для него выемку . Исключить перегрев пленки, можно путем укладки термодатчика в самый центр .

Соедините термодатчик с терморегулятором проводом, протянутым по подложке. Терморегулятор зафиксируйте скотчем. Соедините установочный провод и питательный кабель. Соответственно необходимо соединить заземляющие шины пленки. Потом все провода выведете в гофрированную трубу. Зафиксируйте монтажным скотчем пленку.

Осталось закрепить провод из гофрированной трубы к контакту заземления температурного регулятора, или к контуру заземления.

После , инфракрасная пленка укрывается полиэтиленом с запасом для стены ( около 18 см). Можно укладывать ламинат!

Советы специалистов

  • Перед укладкой напольного покрытия , проверить работоспособность отопительной системы , включив её на 1 мин.
  • Учитывайте высоту регулятора температуры, он должен находиться на высоте 15 см.
  • Не укладывайте инфракрасный теплый пол под мебелью.
  • Не закрывайте коврами терморегулятор, это может вывести его из строя.
  • Лучшим расположением термодатчика будет наиболее прохладное место.

Применение наших рекомендаций поможет вам пройти несложный этап в установке и дальнейшей эксплуатации инфракрасного пола под ламинат.

Правила заполнения

Перед тем, как запустить теплый водяной пол, его следует заполнить. Методика заполнения выбирается в зависимости от вида системы и теплоносителя, в качестве которого используют и воду, и антифриз. Заливку жидкости в тёплый пол в дальнейшем придётся проводить ежегодно, и каждый раз перед этим трубы требуется промывать. Внутрь системы проводится заливка воды, слив которой продолжают до тех пор, пока она не будет оставаться чистой.

Первый этап заполнения общий для любого варианта. Перед тем, как заполнить систему теплого пола теплоносителем, открывается вся арматура. В том числе, запорные краны, вентили на коллекторе, трёхходовой клапан на смесительном узле, отводчики воздуха. Следующие шаги зависят от того, какой теплоноситель заливают в трубы, воду или антифриз, и типа отопления.

Для закрытой водяной системы перед тем, как запустить теплый пол через коллектор, выполняют такие действия:

  • ждут, пока весь воздух не выйдет из труб;
  • включают циркуляционный насос;
  • держат насосное оборудование включенным около 3-х минут, пока большая часть воздуха не выйдет из системы, по очереди закрывая и открывая вентили на каждом контуре (если их несколько);
  • выключают насос.

При использовании открытой системы перед тем, как запустить теплый пол, выполняют те же действия, что и для закрытого отопления. Отличия заключаются в отсутствии насоса для перемещения теплоносителя и в том, что применять для неё можно только воду. Вывод воздуха в этом случае выполняется за счёт давления в системе водоснабжения, из которой и происходит заполнение пола жидкостью. Сначала контуры заполняют с помощью крана на коллекторе, подключая шланг к трубам. Потом закрывают вентиль и через некоторое время открывают, доливая жидкость, давление которой падает по мере выхода воздуха из трубопровода.

Перед запуском теплого пола при использовании антифриза (преимущество которого заключается в выдерживании низкой температуры) заливка системы выполняется по особой методике. Для заполнения понадобится специальное оборудование – опрессовщик. Шланг прибора подключается к коллектору и происходит закачка теплоносителя в трубы. После заполнения системы антифризом избавляются от лишнего воздуха, включая насос.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Варианты опрессовки

Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:

  • вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
  • выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
  • провести опрессовку теплого пода воздухом.

С использованием воды

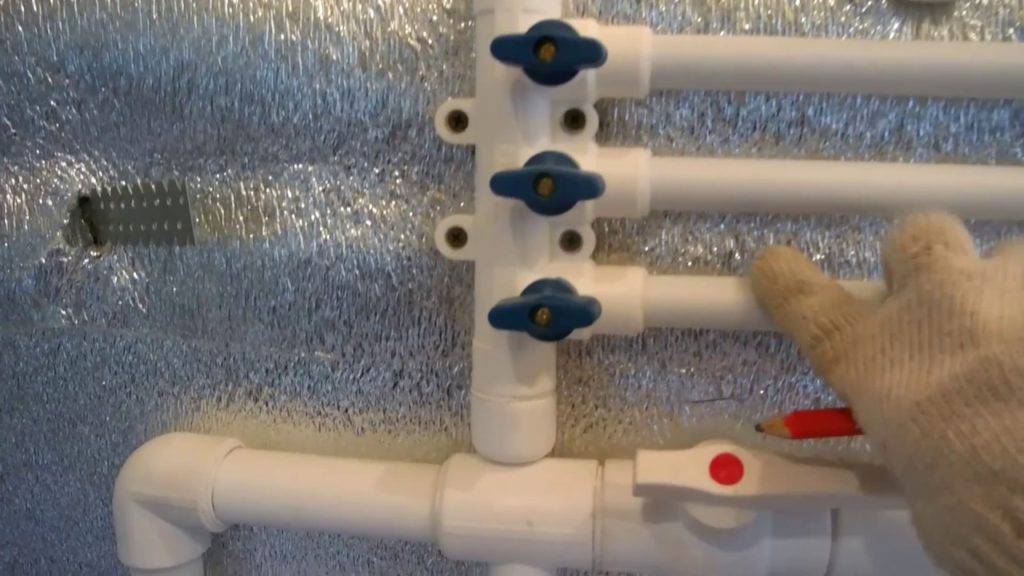

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.

Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.

Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.

Очередной рабочий этап – открытие вентиля, установленного перед обраткой.

Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.

Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

Опрессовка теплого пола водой

Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.

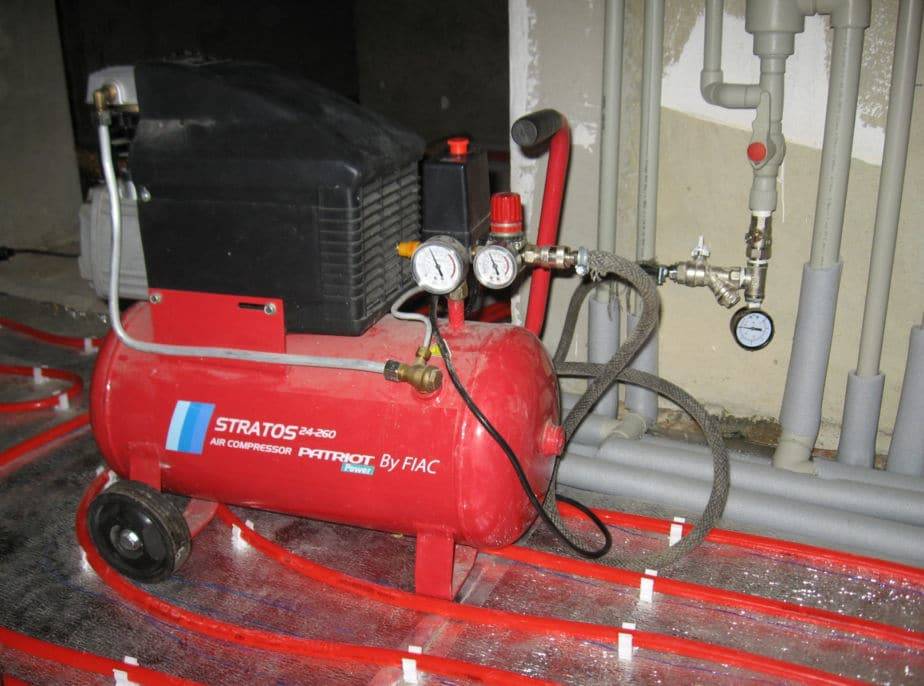

Опрессовка воздухом

После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.

Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:

  • сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
  • подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
  • после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
  • для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.

Опрессовка теплого пола воздухом

Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
