Подбираем утеплитель для водопроводных труб: скорлупы из ппу или базальтовая вата

Другие методы

Есть и другие способы утепления труб. Самый современный из них – с помощью греющегося электрокабеля. Особенно этот метод эффективен в холодных регионах или при наступлении сильных морозов. Такой кабель прокладывается на поверхности трубы, а поверх него можно сделать стандартное утепление водопровода. В таком случае водоснабжение будет надежно защищено даже от самого сильного холода.

Лучше всего использовать саморегулирующий кабель для трубы, он способен регулировать температуру в зависимости от окружающей среды. Это сэкономит электроэнергию и предотвратит перегрев труб. Такой кабель обойдется дороже обычного, но это все окупится, со временем. Какой бы вариант утепления не был выбран, не стоит экономить на расходных материалах. И тогда водопровод никогда не промерзнет.

Разновидности ППУ скорлуп

Для производства скорлуп применяют жидкие бесфреоновые пенополиуретаны, приобретающие жесткость и прочность после полимеризации. Основное различие между видами скорлуп заключается в материале изготовления их оболочек, основные разновидности выпускаемых ППУ оболочек:

1. Без покрытия. Бюджетный вариант, приемлемый для наружной прокладки под землей и на поверхности, в помещениях без проникновения ультрафиолетового излучения. Скорлупу без покрытия часто используют для изоляции трубопроводов наружных тепловых сетей, помещая ее в кожухи из оцинкованного стального листа. Если оболочку не удается спрятать от солнечного света, ее окрашивают или покрывают плотным материалом, не пропускающим ультрафиолет.
2. С пергамином. Крафт-бумага или пергамин помимо защиты поверхностного слоя от ультрафиолетового излучения, наделяет оболочку эстетичным внешним видом и препятствует поглощению верхним слоем грязевых отложений, размножению в порах колоний бактерий и микроорганизмов. Трубопровод с бумажным покрытием придает поверхности дополнительную жесткость, легче поддается уборке и очистке наружных стенок от грязи.
3. С металлической оцинкованной изоляцией. Многие производители реализуют свой товар в комплекте с кожухами из жести, покрытой цинковым антикоррозионным напылением. Кожуха обычно выпускают размером под наружный диаметр скорлуп с продольным замковым соединением, для защиты от вандалов на незащищенных поверхностных трубопроводах стальные цилиндры нередко соединяют между собой при помощи винтов, вкручиваемых шуруповертом. Дополнительную оцинкованную ППУ изоляцию используют на открытых трубопроводах большого диаметра в наружных магистралях городского или районного масштаба.

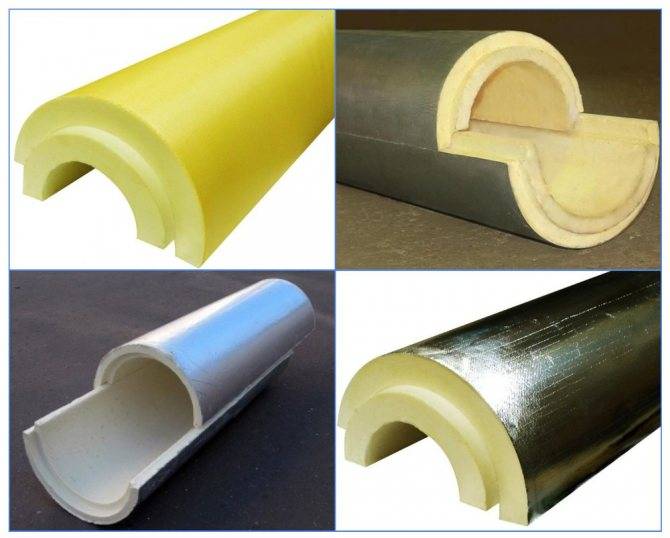

Рис. 7 ППУ скорлупы без оболочки, в крафт-бумаге, фольгопергамине и армофоле

Стеклопластик.

Главное преимущество стеклопластика в сравнении со стальной оцинкованной защитой – высокая скорость покрытия труб скорлупой. При повреждении теплоизоляции намного легче вырезать дефектный участок и вклеить на его место новый, чем заниматься демонтажем и заменой металлического кожуха. Утеплитель для труб скорлупа в стеклопластиковой оболочке лучше других типов подходит для подземной канальной и бесканальной укладки на оболочке трубопроводов.

б). Фольгопергамин. Большой объем тепловых потерь в любом виде трубопроводов связан с инфракрасным (ИК) излучением, для его отражения во многих теплоизоляторах используют фольгу.

Тонкий фольгированный слой фольгопергамина на оболочке ППУ скорлупы защищает ее от ультрафиолета, немного повышает прочность, придает изделию эстетичный вид, делает поверхность гладкой и плотной, отражает тепловое ИК излучение.

Скорлупу с фольгопергаминовым покрытием используют для внутренней и подземной канальной прокладки протяженных линий трубопроводов, где она не подвергается механическому воздействию. Благодаря отражению инфракрасного излучения на больших объемах протяженных трубопроводов, ее применение позволяет получить ощутимый экономический эффект.

в). Армофол. Покрытие из алюминиевой фольги, усиленной армированием, применяется для снижения тепловых потерь в трубах, их защиты от осадков, механических повреждений и отражения инфракрасного излучения. Фольгированная скорлупа может быть использована для наружной и внутренней прокладки на протяженных магистралях трубопроводов, где отражение инфракрасного излучения позволит сэкономить ощутимые финансовые средства на подогреве теплоносителя.

Рис. 8 ППУ оболочки в стеклопластике и кожухи из тонколистовой стали

Назначение и сферы применения

Часто используемое в быту название — скорлупа для утепления труб — является не совсем корректным, так как она не греет и не утепляет коммуникации, а только защищает теплоносители от бессмысленного расходования энергии. Теплоизоляция для труб скорлупа, в зависимости от исходного сырья, может представлять собой надрезанный цилиндр или комплект сегментов, которые при смыкании образуют кожух. Они без труда крепятся на большинство поверхностей.

Материал широко используется для уменьшения теплопотерь:

• сетей в системах холодного и горячего водоснабжения;
• канализационных коллекторов;
• узлов транспортировки продуктов в нефтяной и газоперерабатывающей промышленности;
• инженерных коммуникаций химического синтеза;
• рефрижераторных установок и криогенной техники.

Спустя годы трубы как новенькие, используйте защиту для обеспечения продолжительной пригодности труб

Это и поддержание постоянных температур сред, циркулирующих внутри магистралей, и предохранение трубопроводов от повреждений в результате механических воздействий снаружи, и защита людей от случайных ожогов при контакте с горячими поверхностями.

В данном видео рассмотрим основные различия скорлупы для теплоизоляции из ППУ и ППС:

Дополнительная защита от замерзания

Стоит обратить внимание на дополнительный метод обогрева водопровода. Его подключают только в холодное время года

Речь идет о повышении давления в трубе. Такой способ применяют на даче, где в зимнее время никто не живет и есть риск замерзания воды в трубах.

Чтобы можно было повысить давление до 3 – 5 атмосфер, необходимо иметь прочную систему водопроводных труб, которые способны выдержать напор. Если они из слабого материала, это приведет к разрыву в местах стыка. Устанавливается обратный клапан, нагнетается давление, система в таком состоянии остается зимовать. Чтобы водопровод снова заработал, избыточное давление стравливают. Пользоваться можно периодически, когда намечаются сильные морозы.

Если этот способ не подходит из-за неважного состояния водопровода, можно воспользоваться еще одним методом, более затратным, но без риска повредить трубы. Это постоянная циркуляция жидкости в системе

Чтобы не расходовать воду и не сливать ее в септик, который быстро переполнится, можно обустроить обратную трубу для слива жидкости в колодец. Насос при этом будет периодически включаться и выключаться. Это может обойтись дороже, поэтому стоит посчитать примерные расходы.

Свойства фольги для изоляции

Отражающие свойства полированной фольги очень высоки, что позволяет сохранить температуру теплоносителя и удержать на максимуме КПД отопительной системы. Поток тепла, который исходит от трубы отопления, отражается обратно. Кроме того, утеплитель для труб отопления с фольгой обладает свойствами гидро- и пароизоляции, а также не пропускает снаружи холод.

Во время изготовления на фольгированный слой наносится основной материал – минеральная вата, вспененный полиэтилен, пенополистирол. Такую теплоизоляцию для труб отопления в квартире (на чердаке, в подвале) выпускают в форме плит, рулонов, полотна, матов, скорлупы, толщина которых разная.

Фольгированный утеплитель не только сохраняет тепло, но и обладает гидроизолирующими свойствами.

Фольгированный материал можно использовать при температуре воздуха от -60 до +150 °С, поэтому он хорошо подходит для утепления наружных трасс. Его паропроницаемость 0,001%, а водопоглощение – 0,74% за 24 часа. Немаловажным показателем является высокая теплопроводность фольги, поэтому отдельно ее использовать нельзя.

Альтернативные методы предотвращения замерзания воды

В том случае, если нет возможности произвести утепление труб традиционными методами или данный способом недостаточен, можно воспользоваться одной из следующих рекомендаций:

1. Чтобы вода не застыла, ее просто можно удалить из трубы при помощи продува.

Такой вариант подходит, например, для отдельно стоящей бани, в которой необходимость использовании возникает несколько раз в месяц.

1. Высокое давление в трубе.

Давление в 3-5 атмосфер не позволяет воде застыть, поэтому если поддерживать его на этом уровне, то проблем с трубами в зимний период можно избежать. Высокое давление можно создать при помощи системы из погружного наноса и ресивера.

1. Предотвратить промерзание также поможет воздушная прослойка, образованная вокруг трубы.
2. Постоянно циркулирующая вода не застывает – аналогично поддержанию высокого давления.
3. Если коммуникации прокладываются на глубине полуметра вместо положенных двух метров (стандартная глубина ниже уровня промерзания почвы), то можно воспользоваться греющим кабелем, который обвивается вокруг трубопровода, или прокладывается внутри трубы, и подключается к электрической сети. Однако такой вариант потребует дополнительных затрат на электроэнергию.
4. При наличии такой возможности, защитить трубы можно путем прокладывания их ниже уровня промерзания грунта. Для регионов с холодным климатом это сделать довольно сложно.

Не стоит откладывать утепление труб водоснабжения надолго, ведь ремонт вышедших из строя коммуникаций будет стоить дороже монтажа теплоизолирующих материалов. Также не стоить экономить на обеспечении надежной и эффективной системы утепления. Подбор способа утепления определяется в зависимости от типа труб и места их размещения.

Стадии монтажных работ

Пенополиуретановые скорлупы являются практичной теплоизоляцией для стальных и полимерных трубопроводов. При этом два работника средней квалификации могут за смену без усилий нанести защитное покрытие на отрезке протяжённостью до 150 метров.

Монтаж теплоизоляции скорлупами осуществляется в несколько этапов:

1. Проверить изолируемый участок на наличие повреждений трубопровода и арматуры, устранить обнаруженные дефекты и ликвидировать причины возникновения.
2. Выполнить антикоррозийную обработку металлических деталей. Это удобно сделать при помощи подходящей грунтующей краски.
3. Если изолируются трубы малого или среднего диаметра, используют скорлупу из двух половинок. Для фиксации элементов контролируют расположение продольных и поперечных стыков — они должны не составлять одну линию, а чередоваться.
4. Конструкции больших диаметров утепляют скорлупами, состоящими из нескольких частей. Монтаж происходит так, чтобы между ними не оставалось щелей. При укладке более 1 слоя скорлупы на одном участке трубопровода, её выполняют со смещением, что позволяет обеспечить избежать потерь тепла в местах соединения.
5. Повышает качество работ проклейка стыков элементов фольгированным или обычным скотчем. На крупногабаритных магистралях используется дополнительное крепление специальными хомутами, стальной ленты или вязальной проволокой.

Специалисты занимающиеся монтажом и теплоизоляцией труб помогут сделать “скорлупу” более качественной Утепление канализации:

Такая простота монтажа при высокой скорости работ, экологичность, отсутствие конденсата и наледи при устройстве изоляции при любых температурах делают достоинства этого утеплителя неоспоримыми. Скорлупа ППУ как важный элемент энергосберегающих технологий служит удобным и надёжным способом защиты трубопроводов и существенно снижает бесполезные теплопотери.

Теплоизоляционные материалы для изготовления скорлупы

Материал скорлупы подбирается зависимости от условий эксплуатации труб

Ассортимент современных изоляционных материалов в полной мере соответствует перечисленным требованиям. Скорлупы для утепления труб изготавливают из таких материалов:

• пенополиуретан;
• пенополистирол;
• базальтовый утеплитель;
• вспененный полиэтилен;
• синтетический каучук.

Утеплитель изолируют с целью защиты от механических повреждений и увеличения эффективности утепления:

• фольгой;
• стеклопластиком и стеклотканью;
• оцинкованной и нержавеющей сталью.

Пенополиуретан

Пенополиуретан не поглощает воду, поэтому используется для подземных коммуникаций

Пенополиуретан представляет собой материал с мелкопузыристой закрытоячеистой структурой. В нем содержится примерно 95% закрытых ячеек. Скорлупа ППУ для труб имеет следующие технические характеристики:

• низкую теплопроводность (0,037-0,042 Вт/м2*К);
• высокую плотность (40-60 кг/м3);
• не поглощает воду (1,5-3%);
• рабочий диапазон температуры: от -180°C до +130°C.

Фиксация с помощью дополнительных элементов приводит к образованию швов, из-за наличия которых увеличиваются теплопотери. С целью бесшовного соединения сегментов используют полиуретановый клей, свободное пространство рекомендуется заполнить полиуретановой пеной.

Пенополистирол

Пенопласт нельзя использовать без изоляции от солнечных лучей

Скорлупу из пенополистирола используют преимущественно для утепления вентиляционных, водоснабжающих, канализационных трубопроводов, находящихся в земле, поскольку материал имеет низкую устойчивость к ультрафиолету. Он вызывает разрушение структуры. При утеплении надземных коммуникаций необходимо чем-либо оборачивать скорлупу или окрашивать.

Преимущества:

• не впитывает влагу;
• проявляет устойчивость к биохимическому воздействию;
• выдерживает значительную статическую нагрузку.

Недостатки пенопласта:

• пожароопасен;
• не устойчив к механическому воздействию.

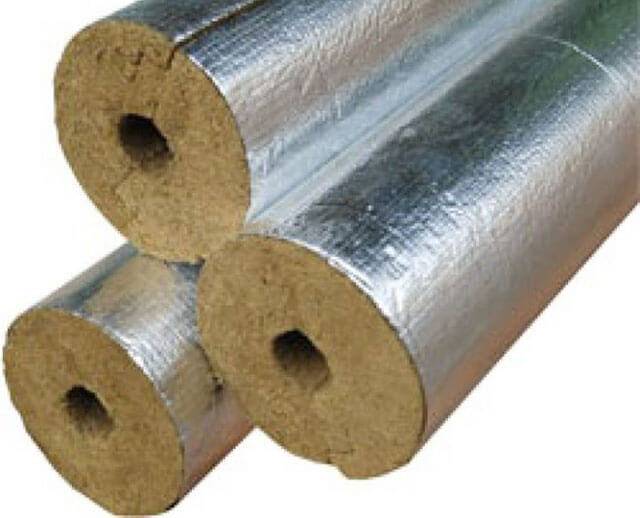

Базальтовый утеплитель

Базальтовую вату не используют для утепления труб, расположенных в грунте

Базальтовую скорлупу рекомендуется использовать для утепления наружного трубопровода. Ее главный недостаток – высокое водопоглощение, которое не удается компенсировать даже с помощью гидрофобных пропиток. Намокнув, скорлупа полностью теряет свои теплоизоляционные свойства. Рабочий диапазон температур: от -40°C до +74°C.

Преимущества:

• небольшой вес;
• пожарная безопасность;
• устойчивость к воздействию ультрафиолета;
• экологичность;
• биологическая устойчивость.

Недостатки: используется только для утепления пластиковых труб.

Вспененный полиэтилен

Вспененный полиэтилен не впитывает влагу

Скорлупа из вспененного полиэтилена представляет собой гибкий и легкий материал в виде цилиндра длиной 1,2 или 2 м с прорезью. Рабочий диапазон температур варьируется от -40°C до +95°C. Из-за особой пластичности материала рекомендуется фиксировать его пластиковыми или металлическими затягивающимися хомутами.

Преимущества:

• относительно невысокая цена;
• имеет свойства паро-, шумо- и теплоизолятора;
• устойчивость к воздействию агрессивной среды;
• предохраняет от развития коррозии;
• экологичность.

Недостатки: впитывает влагу.

Синтетический каучук

Синтетический каучук не боится влаги и ультрафиолета, подходит для любых коммуникаций

Синтетический каучук превосходит многие материалы по своим эксплуатационным характеристикам. Теплоизоляционная скорлупа из этого материала выпускается в виде цилиндров с продольным разрезом, которые можно монтировать путем надевания кожуха на трубопровод и склеивания по разрезу.

Преимущества:

• устойчивость к ультрафиолету;
• стойкость к агрессивным средам;
• минимальный уровень водопоглощения;
• эффективное утепление;
• паронепроницаемость;
• длительный срок службы;
• устойчивость к механическому воздействию.

С целью улучшения внешнего вида изоляцию окрашивают краской.

Нагревательный кабель для водопроводных труб

Данный способ защиты от промерзания труб используется относительно недавно. Здесь в качестве главного элемента выступает нагревательный кабель. При этом он может располагаться или с наружной части трубы, обволакивая ее, или внутри водопровода. В обоих случаях часть элемента системы водоснабжения, которая нуждается в дополнительной теплоизоляции, предварительно оборачивается слоем фольги. Это позволит свести к минимуму возможные теплопотери.

Кабельные системы обогрева – это готовые комплекты, состоящие из провода разной длины, с определенной мощностью, вилкой на одном из концов и термостатом на другом конце кабеля. Термостат обеспечивает поддержание заданной температуры нагрева трубы и может самостоятельно включать или отключать систему нагрева в заданном диапазоне температур. В набор многих комплектов входит и терморегулятор, позволяющий управлять температурой и потреблением электроэнергии.

Основными преимуществами кабельной системы обогрева является возможность ее установки как на трубы, проходящие под землей, так и по поверхности, при этом в среднем энергопотребление обогревательной системы небольшое – порядка 15 Вт/м., и прежде всего, зависит от предполагаемой минимальной температуры воздуха и теплоизоляции трубы.

Варианты монтажа нагревательного кабеля на трубе

Однако важно помнить, что в случае прекращения подачи электроэнергии система подогрева также перестаёт функционировать. Возникновение такой ситуации должно быть предусмотрено заранее

Для обеспечения бесперебойной подачи электроэнергии стоит приобрести и установить дополнительный автономный электрогенератор.

Наиболее известными и популярными производителями кабельных систем обогрева являются такие компании как Ebeco, Tyco Thermal Controls, Ensto, Nelson EasyHeat, Raychem, Nexans, Специальные системы и технологии,  и др.

Нагревательный кабель для водопроводных труб

Нагревательный кабель для водопроводных труб

Наружное расположение нагревательного кабеля

Нагревательный кабель может располагаться вдоль трубы одной или несколькими линиями.

Ещё один вариант расположения нагревательного элемента — по спирали вдоль трубы. При монтаже нагревательного кабеля необходимо проследить, чтобы шаг кабеля был равномерным.

Волнистой линией вдоль трубы нагревательный кабель располагается в том случае, если для линейного способа размещения длина кабеля слишком большая, а для спирального недостаточная.

Монтаж кабеля на поверхности трубы: 1. Датчик температуры 2. Нагревательный кабель 3. Водопроводная труба 4. Клейкая лента 5. Теплоизоляция

Внутреннее расположение нагревательного кабеля

При внутреннем размещении обогревательного элемента используется кабель со специальным покрытием. Верхний слой кабеля позволяет применять данный способ утепления труб и в трубопроводах с питьевой водой. Следует отметить, что при использовании нагревательного кабеля нет необходимости размещать систему водоснабжения на большой глубине.

Как правило, установку нагревательного кабеля внутри труб выполняют в случае отсутствия возможности проложить его снаружи. Для внутренней прокладки кабели используют специальные комплекты, предназначенные для установки в водопроводных трубах диаметром от 1/2″ до 1″.

Необходимость утепления труб

Наверное, владелец сам поймет целесообразность утепления для водопроводных труб, когда, открыв в морозное утро кран, не обнаружит в нем воды. Но утеплять их необходимо далеко не в каждом случае. Если проживание носит сезонный характер, то трубы можно не утеплять. Достаточно провести необходимые мероприятия по их консервации на зиму. Влияние на это климатический регион, в котором расположен загородный дом.

Нет необходимости в утеплении трубы и в том случае, если она проложена на достаточной глубине, определенной действующими нормами. По правилам трубопровод прокладывается на глубине 0,5м + величина промерзания, которая определяется конкретным регионом. Это условие обязательное, иначе систему необходимо будет перекладывать вновь сразу же после первой зимы.

Наибольшая значимость утепления существует для жителей северных регионов. Глубина промерзания грунта здесь значительная, может даже превышать 2,5 м. Такие работы носят затратный характер, сопряжены с определенными сложностями, но без них обойтись нельзя.

Укрывной материал для трубопровода

На практике может случиться так, что отсутствует возможность выполнения траншеи в земле для укладки труб. В этом случае утепление проводится в обязательном порядке. Необходимость утепления связана еще с одним важным моментом. Речь идет о входе водопроводной трубы в дом. В сильный мороз это будет самым уязвимым местом, и необходимо позаботиться о достаточно надежной теплоизоляции.

Теплоизоляция системы, уложенной в земле

Другим слабым местом является элемент системы, входящий в скважину (колодец). Необходимо позаботиться об утеплении трубы в этом месте, правильно при этом выбрав материал.

Применение фольгированной теплоизоляции для труб

По мнению специалистов, наиболее простым способом теплоизоляции трубопроводов в подвале считается использование минваты, которая покрыта слоем фольги, при этом толщина ваты достигает 50 миллиметров, а отражающего слоя – 10-30 мкм.

Прежде, чем приступать к утеплению труб на чердаке или в подвале, нужно изучить условия эксплуатации материалов. Например, фольга со вспененным полиэтиленом отличается хрупкостью и под внешними воздействиями подвержена деформации. Прочностные показатели можно повысить, если предпочесть теплоизоляцию с фольгой для труб и пенопластом.

В свою очередь базальтовый утеплитель имеет много общих характеристик с минватой, но он более тяжелый, поскольку имеет большую плотность.

Удобно производить монтаж самоклеящейся изоляции. Если фольга повреждена, применяют алюминиевый скотч. Лавсановая пленка с фольгой и пенополиэтилен не отражают инфракрасное излучение, поэтому такой материал должен иметь значительную толщину фольгированного слоя.

Как утеплить водопроводную трубу своими руками

Место прокладки труб, еще один важный фактор, который
необходимо учитывать, выбирая утеплитель. Ведь в зависимости от того, где
расположены трубы (в земле, подвале, холодный чердак, неотапливаемое
помещение), определяется температурный и влажностный режим, а также простота
монтажа утеплителя и потребность в его дополнительной защите.

Утепление водопроводных труб на улице

Трубы водопровода редко укладывают воздушным путем или на
поверхности почвы. Скорее в этом случае в утеплении нуждается та часть
трубопровода, которая проходит непосредственно под домом или в месте примыкания
трубы к насосу, счетчику, внутри распределительного колодца.

Специфика утепления в данном случае такова, что труба
утепляется любым утеплителем, который способен обеспечить достаточную
герметичность прилегания, и не подвержен воздействию влаги. Как правило,
толщина утеплителя, предназначенного для наземного утепления труб выше, нежели
для подземного

На этом этапе важно не только утеплить трубу, но и обеспечить
защиту теплоизоляционного материала, в частности от намокания

Примечание. Наиболее опасное место с точки зрения
промерзания – выход трубы на поверхность. Для утепления этого узла необходимо
использовать материалы с большей теплоизоляционной способностью или укладывать
в два-три слоя.

Утепление водопроводных труб в земле

Такое утепление понадобится, если только трубы уложены выше
уровня промерзания почвы. Для утепления трубопровода в земле можно использовать
любой материал, включая жесткие утеплители.

Стоит отметить, что утепление наружного водопровода не
заканчивается установкой утеплителя

Важно обеспечить защиту утеплителя от
намокания. Для этого поверх основного теплоизоляционного материала наматывается
пленка, рубероид или обустраивается короб из пластика

Утеплять канализационные трубопроводы можно с помощью различных материалов

Всем привычная минеральная вата является наиболее невыгодным материалом с экономической точки зрения. Это связано с ее низкой эффективностью и большим расходом.

Гораздо эффективнее является пенополиуретан, поскольку он имеет более высокие теплоизолирующие свойства. Некоторые типы труб выпускаются уже с оболочкой из такого материала, что значительно облегчает монтажные работы.
Выпускается такой материал и отдельно.

Также утепление канализационных трубопроводов можно производить с помощью пенополистирола или пенопласта, а также пеноизола.

Последний в процессе укладки имеет жидкую консистенцию, поэтому при этом используется специальное оборудование. Использование такой технологии позволяет получить полностью герметичную систему.

Указанные методы и материалы утепления являются наиболее популярными, но в последнее время очень часто применяются технологии, которые предусматривают использование при утеплении канализации нескольких материалов в различных сочетаниях.

Современная теплоизоляция водопровода

Если трубопровод не утеплен, то подаваемая из котельной вода, быстро остывает, а к жильцам поступает уже не такой горячей, поэтому в квартирах может быть прохладно. Что бы улучшить теплоизоляцию и сэкономить на оплате за тепло, нужно как можно лучше изолировать трубы от внешнего холода.

Материалы для теплоизоляции

Во всех строительных магазинах продаются материалы для теплоизоляции труб, которые легки в использовании. Так же необходимо сделать изоляцию насоса, арматуры и вентилей.

Для теплоизоляции таких предметов в продаже есть готовые наборы теплоизоляционного материала. Возможно вам также понадобится установить сильфонный компенсатор в ППУ для того, чтобы он принимал тепловые деформации труб.

Какая теплоизоляция трубы Вам подойдет, зависит от толщины. Сейчас на рынке строительных материалов большой выбор: можно использовать

1. пористые шланги из различных вспененных пластмасс
2. из волокна минерального происхождения
3. шерсть, сделанную из камня.

Сделать теплоизоляцию трубы довольно просто. Нужно ровно разрезать теплоизоляционный шланг по длине и надеть его на трубу.

Быстрая окупаемость затрат

Цена материалов на теплоизоляцию труб складывается из его объема, т.е. чем труба больше в диаметре, тем затраты на изоляцию выше. Вы сможете окупить свои расходы в течение двух лет, за счет того, что уменьшатся потери на отопительной энергии.

Как утеплить водопроводную трубу в земле своими руками

Технология укладки всех видов утеплителей практически одинаковая. Выбор теплоизолирующего материал зависит от особенностей прохождения водовода и гидрофобности утеплителя.

Порядок утепления труб водоснабжения своими руками:

Вокруг трубы устанавливается оболочка из выбранного теплоизоляционного материала и фиксируется строительным скотчем. Минераловатный утеплитель в обязательном порядке накрывают герметичным материалом – строительной пленкой «гидробарьер» или плотной пленкой

Чтобы не допустить попадания воды на минеральную вату, важно тщательно проверить стыковые швы.
На следующем этапе проводится гидроизоляция утепляющего слоя более плотным материалом. Обычно для этой цели применяют мягкий рулонный материал: толь или рубероид

Гидроизоляцию несколькими слоями оборачивают вокруг трубы с утеплителем и закрепляют мягкой проволокой или скотчем. Жесткая обмотка выполняет двойственную функцию: изолирует трубу от проникновения влаги и защищает водопровод от сдавливания.
Утепленные водопроводные трубы опускают в заранее подготовленный канал из кирпича или бетонный лоток и засыпают песком или керамзитом.

Сверху канал накрывается кирпичом или небольшими бетонными плитами, укрывают плотной пленкой и засыпается землей.

Альтернатива утеплению

Существуют определенные способы, которые помогут избежать аварии на водопроводе. Их можно свести к следующим позициям:

• Из магистрали трубопровода полностью удаляется вся жидкость. Если в системе нет воды, то и не возникнет подобная проблема. Этот способ можно использовать в том случае, если проживание в доме носит сезонный характер. При отсутствии воды конструкция не промерзнет.
• Обеспечение постоянной циркуляции воды. Такую ситуацию можно обеспечить, если слегка приоткрыть водоразборный кран. Это особенно необходимо делать, если в силу сложившихся обстоятельств, приходится да 1-2 дня куда-то уехать.
• Использование ресивера. Его устанавливают на сети сразу же после насоса. Это обеспечит постоянство давления и убережет от замерзания.

Гидроаккумулятор для трубопровода

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

• Электроснабжение должно быть постоянным, без перебоев;
• За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
• Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
• Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

• Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
• Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала

Варианты систем подогрева труб

Система обогрева и теплоизоляция водопровода уже перестала быть коммуникационной экзотикой. На данный момент, во многих случаях, она предусматривается к использованию еще на стадии проектирования.

Объяснять все выгоды и плюсы, которые она дает просто не имеет смысла, достаточно лишь сказать, что установив такую систему можно не волноваться по поводу замерзания отдельных и особо уязвимых участков трубопровода.

Кстати есть несколько способов обустройства обогрева.
Его можно организовать с наружи труб обмотав их нагревательным кабелем или внутри. Причем местонахождение и другие параметры трубопроводной системы особо не влияют на выбор того или иного способа.

Основной элемент системы обогрева трубопроводов — это электронагревательный кабель или как его еще называют греющий кабель. Этот кабель может иметь разную толщину и соответственно разную мощность. Подбирается он в соответствии с каждым определенным случаем.

Установка такой системы обогрева не очень сложна, хотя производится исключительно профессионалами. Что касается ее долговечности, то тут многое зависит от качества используемых кабелей и той среды в которой они используются.

Одно дело если система обогрева установлена в неотапливаемом подвале, а другое если прямо на открытом воздухе.

Греющий кабель для труб водоснабжения и канализации

Замерзшая вода в канализационных и водопроводных трубах в подвале или в земле зимой не редкость. Существует много способов предотвращения данной проблемы.

Один из самых эффективных — это греющий кабель, благодаря которому вода сохранит свое текучее свойство.

Столкнувшись с проблемой замерзания водопроводных труб, мы понимаем, что устранить ее не так уж и просто. Есть несколько моментов, которые нужно установить, прежде чем приступить к активным действиям.

Сначала определить место образования ледяной пробки, потом решить каким способом прогреть часть трубы и чем.

Не у всех есть специальный аппарат для этого. А используя подручные средства разогрева, можно навредить не только трубе, но и своему здоровью.

Чтобы такая неприятность вас миновала, нужно заранее подготовится

Для системы водоснабжения и водоотведения можно использовать специальную трубу с греющим кабелем.

Такой кабель можно закрепить и на имеющиеся трубы, только делать это нужно по возможности снизу.

После чего систему требуется сделать теплоизоляцию водопровода. Благо в наши дни есть из чего выбрать такой материал.

Специально для туб существует кожухи, скорлупы. Благодаря им вы защитите трубы, уменьшите энерго- и теплопотери. Скорлупа, как и кожух отлично защитят их от влаги, а значит и продлит срок эксплуатации трубопровода. Эти изделия производят из пенополиуретана.

Теплоизоляция водопровода выполняется материалами, о которых вы почитали или почитаете в этой статье. Ищите их по названию и выбираете по своему достатку и усмотрению.
