Система отопления с естественной циркуляцией

Особенности отопления нагретым воздухом Объектов промышленной и производственной сферы

Перечислим эти нюансы, с которыми обычно сталкиваются наши специалисты на промышленных Объектах:

  • Высокая мощность отопительного оборудования, большие габаритные размеры воздуховодов, как правило – сложная геометрия схем их прокладки
  • Более сложные конструктивные решения в отопительных системах
  • Как следствие – необходимость специальной эксплуатационной службы предприятия, ответственной за бесперебойную работу отопительной системы
  • Отсутствие высоких требований к эстетике. Как следствие – воздуховоды и оборудование, как правило, не закрывают подвесными потолками и гипсокартонными перегородками
  • Более сложный монтаж, в том числе на большой высоте

Основные плюсы и минусы применения технологии отопления воздухом

  • Высокий КПД. В некоторых системах его значение может приближаться к 90%. Для сравнения, отопительная система с теплоносителем обладает КПД менее 60%
  • Возможность прогреть большую площадь, в том числе в центральных зонах помещений
  • Невысокий уровень затрат на установку и эксплуатацию
  • Совмещенность с вентиляционной сетью. Наличие возможности, при условии подключения к канальному кондиционеру, использовать систему для охлаждения в летний период
  • Отсутствие в системе воздушного отопления жидкого теплоносителя, что исключает возникновение нештатных ситуаций (заморозок, протечек)
  • Низкий уровень инерционности. Прогрев помещений осуществляется очень быстро
  • Возможность остановки работы системы даже в сильные морозы без риска выхода ее из строя

Но существуют очевидные недостатки данных систем, из которых можно выделить:

  • Теплый воздух имеет свойство подниматься вверх, поэтому для наиболее эффективного и равномерного прогрева сеть воздуховодов целесообразно прокладывать в нижней части помещения или спрятать их под полы. К сожалению, часто сделать это бывает невозможно или очень затруднительно, особенно на промышленных  Объектах
  • Использование технологии отопления воздухом может приводить к подъему всей пыли, которая имеется в доме на поверхности пола, вверх. Если производить уборку помещений не часто, то воздух будет пыльным
  • Сложность расчетов такой системы. Для того чтобы воздушное отопление в небольшом частном доме или на масштабном промышленном Объекте функционировало эффективно, необходимо, чтобы эта система была профессионально просчитана. Эти расчеты достаточно сложные и намного сложнее расчетов, необходимых при организации системы водяного обогрева. В них необходимо учесть множество параметров. Необходимо рассчитать: потери тепла в обслуживаемых помещениях, тип и необходимую мощность генератора тепла, оптимальную скорость воздушных потоков, кратность воздухообмена, необходимое и достаточное сечение воздуховодов и прочие специфические инженерные параметры

Проанализировав вышесказанное, становится очевидным, что воздушная система отопления находится на стыке двух инженерных разделов. Это разделы – отопление и вентиляция.

Соответственно, у Подрядчика, которому Вы доверите выполнение работ на Вашем Объекте, должны быть такие специалисты или специалисты широкого профиля, которые обладают опытом расчета, подбора и установки таких систем.

Необходимо принимать во внимание, что если воздушная отопительная система будет выполнена с ошибками, то она не только не будет справляться со своим прямым предназначением – обеспечивать необходимую комфортную температуру в зимний период. Но и может быть шумной и достаточно затратной. При скрытой прокладке воздуховодов переделка некорректно работающей такой системы обогрева – очень накладное и проблемное мероприятие

При скрытой прокладке воздуховодов переделка некорректно работающей такой системы обогрева – очень накладное и проблемное мероприятие.

Если Вы находитесь в поиске подрядной организации на воздушное отопление Вашего частного дома или промышленного Объекта – мы рады предложить Вам свои услуги!

Отправьте запрос на расчет системы

Устройство

Как пример, схема с принудительной циркуляцией теплоносителя может включать в себя следующие элементы:

  • Отопительный котел, работающий на газу или твердом топливе;
  • Расширительный бачек;
  • Манометр;
  • Стояк горячего теплоносителя, то есть подающий трубопровод;
  • Магистраль с горячим теплоносителем;
  • Радиаторы отопления;
  • Магистраль с холодным теплоносителем, то есть магистраль «обратки»;
  • Предохранительный клапан;
  • Циркуляционный насос;
  • Автоматика (как правило, это клапан, который служит для удаления воздуха).

Схема с принудительной циркуляцией

Надо сказать, что в состав будут входить различные краны, в том числе и для слива теплоносителя, а также отдельная магистраль, если она есть, для слива воды из системы.

Система в одну трубу

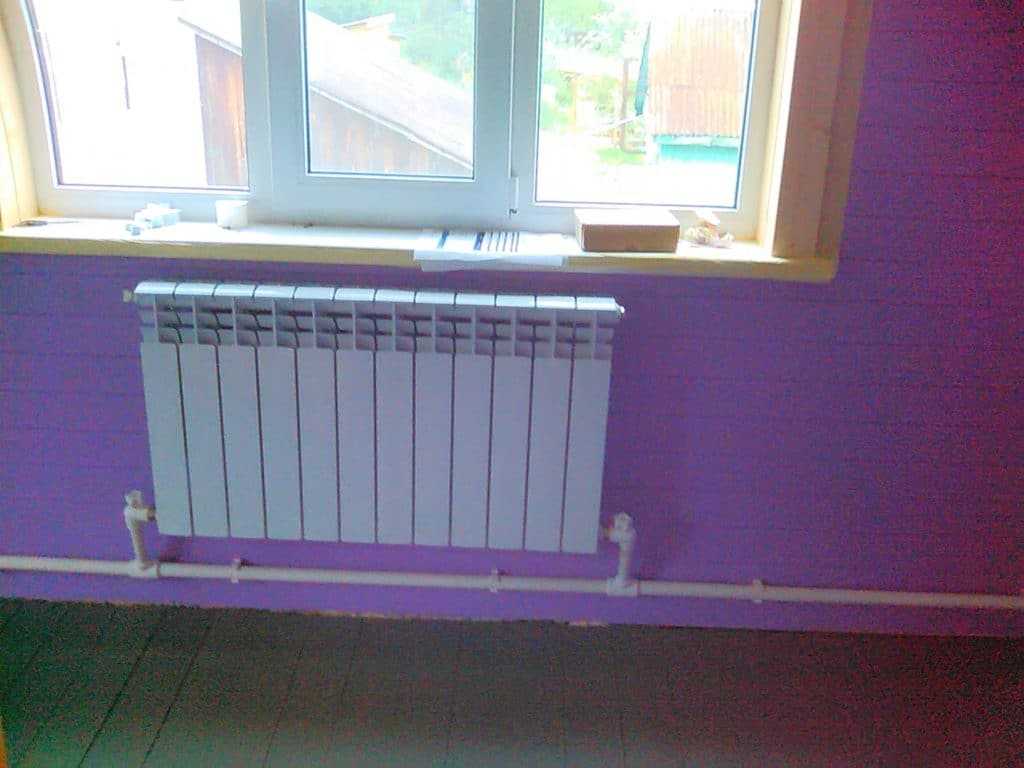

Однотрубное отопление

Если ваш дом не отличается большими размерами, или небольшая дача, отопительная система с самотеком – целесообразное решение. Это экономично и надежно. Особенность такой системы – одна труба, к которой параллельно подключаются батареи и радиаторы. Но обязательно нужно учитывать, что скорость здесь прохождение теплоносителя будет проходить с высокой скоростью, так как тепло передается последовательно. Чтобы оптимизировать тепловой режим нужно применить следующие элементы:

  •  байпас, ограничивающий поток теплоносителя, но не изменяющий эксплуатационные показатели всей отопительной системы. Применяя байпас, можно отключать батарею, но вся система будет продолжать функционировать,
  •  терморегулятор с байпасом. Терморегулятор позволяет изменять сечение в проходном патрубке батарее, регулируя ее нагрев,
  •  краником Маевского должны оснащаться батареи при однотрубной отопительной системе с самотеком. С его помощью можно удалять воздушные пробки, которые могут образовываться.

Основное достоинство однотрубной системы – минимально занимаемое место. Устанавливают систему с учетом предпочтений и возможностей: скрытый или открытый монтаж.

ВАЖНО! В однотрубной отопительной системе, которая функционирует на самотеке, котел и батареи   могут располагаться в одном уровне, что недопустимо для других вариантов

Естественная циркуляция

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Какой материал для труб лучше?

Способ установки контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые, стальные, металлопластиковые и медные трубы.

  • Полипропиленовый материал. Трубы из полипропилена хорошо переносят высокую температуру, имеют продолжительный срок эксплуатации (свыше 25 лет), гладкие внутри. Для установки требуются специальные инструменты, дорого стоят.
  • Сталь. Несмотря на то что такие трубы довольно прочные и имеют доступную цену, они подвержены коррозии и зарастанию. К тому же для установки требуется сварка или множество фитингов.
  • Металлопластик. Легкие трубы, имеют идеально гладкую внутреннюю поверхность. Благодаря этому на них отсутствует коррозия и отложения. Но после установки придется постоянно потягивать резьбовые соединительные детали, что является большим недостатком. Их срок службы составляет около 15 лет, а для труб это очень мало. Имеют высокую стоимость.
  • Медные трубы. У медных труб красивый внешний вид и срок эксплуатации более 100 лет. Для установки используют пайку, очень дорогие по стоимости.

Чтобы определить какой диаметр труб подходит для прогрева вашего дома, нужно знать, что:

  1. Диаметр трубы выбирается, согласно материалу, из которого изготовлены трубы и из сделанных теплотехнических расчетов.
  2. Рассчитать количество тепла необходимого для помещения и к полученному результату прибавить 20%.
  3. Пользуясь значениями, указанными в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета берут показания теплоемкости и размер трубы (внутреннее сечение).

Если после каждого разветвления установить подающую трубу на 1 размер меньше предыдущей, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратную трубу монтируют с расширением. Так рассчитывается минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка труб, устанавливается свой размер.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Какой котел для отопления в одноэтажном частном доме лучше?

На план отопления одноэтажного дома будет влиять выбор котла и топлива. Так в зависимости от КПД различают следующие виды топлива:

  1. Природный газ – это наиболее распространенный способ отопления одноэтажного дома. Котлы с термостатом еще более упрощают работу системы.
  2. Пеллеты. Обладают достаточно высокой степенью отдачи тепла. Имеют форму гранул, сделанных из прессованных древесных опилок.
  3. Уголь. Имеет большое распространение, ввиду достаточно высокого КПД и доступности топлива. Как правило, для такого отопления в одноэтажном частном доме потребуется обыкновенная русская печь или котел на твердом топливе.
  4. Дрова – один из первых способов прогреть дом. Но, тем не менее, такая система отопления частного дома до сих пор пользуется немалым спросом. А если возможна самостоятельная добыча и заготовка дров – то отопление может превосходить по экономичности и использование природного газа.

Кроме перечисленных видов топлива существует электрическая система отопления одноэтажного дома, а также с использованием дизельного топлива и сжиженного газа.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

  • способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
  • места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
  • схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
  • расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

Преимущества схемы отопления с принудительной циркуляцией

Схема отопления с принудительной циркуляцией отличается высокой эффективность за счет контроля и установки нужно температурного режима для каждого радиатора и в любом помещении. Именно поэтому многие отдают предпочтение такой отопительной системе.

Отопительная система с принудительной циркуляцией для одноэтажного дома имеет следующие преимущества:

  1. Устанавливать магистраль можно горизонтально и вертикально. Трубы можно устраивать в полу, сделать систему «теплый пол» или же установить на низком уровне. Так как происходит нагнетание носителя тепла, то горячая вода будет поступать к радиаторам вне зависимости от расположения труб.
  2. Трубы могут иметь любой диаметр. В системе с естественной циркуляцией трубы должны иметь большой диаметр и находиться под уклоном.
  3. Можно подключать комнатный регулятор.
  4. Нет необходимости в запитки большого количества воды, так как трубы имеют небольшой диаметр.
  5. Не обязательно устанавливать расширительный бачок в самой высокой точке.
  6. Можно устанавливать отопительный котел с автоматикой.

Но система отопления с принудительной циркуляцией имеет следующие недостатки:

  1. При проблемах с электроэнергией можно остаться без отопления в доме.
  2. Циркуляционный насос при работе создает много шума. Это приносит дискомфорт для проживающих. Но если установить отопительный котел и циркуляционный насос в подвале или котельной, то шума не будет слышно.

Практически во всех современных отопительных котлах устроены насосы. Он создает немного шума, который не приносит дискомфорт.

Процессы в трубопроводах

Процессы в трубах в естественной циркуляции связаны с движением воды. Так, подъём жидкости происходит посредством расширения из-за нагрева и гравитационного давления. Гравитационное давление нужно для преодоления водой трения о трубопровод, которое мешает ее движению. Циркулировать вода начинает благодаря разной плотности холодной и горячей воды: она движется вверх по подающему и вниз по обратному стояку.

Величина гравитационного давления напрямую зависит от возникающих сопротивлений. Чем больше их появляется на пути теплоносителя, тем выше должен быть показатель. Также необходимо предпринять меры, чтобы свести сопротивления к минимуму. Так, трение можно снизить путём применения труб с большим диаметром.

Вывод

Как вывод можно сказать, что все подобные конструкции сегодня стали широко использоваться. Связано это с тем, что нагревательные котлы уже содержат в своем составе насосы. Конечно, это все ведет к значительному удорожанию всего проекта, но те преимущества, которые получаются на выходе, компенсируют лишние затраченные средства сполна.

Что касается материала для устройства, то тут ограничений нет. Трубопроводы могу быть сделаны и из полипропилена, и из меди, из стали, из алюминия и так далее. То есть используются все возможные материалы, которые сегодня в широком ассортименте представлены на строительных рынках.
