Устройство печей Булерьян на дровах — принцип работы

История печи Булерьян

Идея создания дровяной печи с повышенной теплоотдачей принадлежит изобретателю Эрику Дарнеллу (Eric Darnell). В 1975 году в штате Вермонт, на границе с Канадой, установив в своем доме дровяную печь от известного в то время производителя, он обнаружил насколько неэффективно она работает. В те годы, Эрик изготавливал специальные огнеупорные стальные трубы изогнутой формы.

Зная об эффекте конвекции Дарнелл решил соединить обычную дровяную печь со стальными трубами. В течении недели был изготовлен образец, работа которого дала превосходные результаты. После этого было решено наладить производство таких печей в Канаде под названием «Free Flow». Для этого Дарнелл объединил усилия со своими партнерами Бобом и Шермом Вилсонами (Bob, Sherm Wilson).

1977 год: Эрик Дарнелл (крайний справа) и его первые производственные партнеры Боб и Шерм Уилсоны

В начале 1980-ых годов немецкий предприниматель Эрхард Кнофлер (Erhard Knöfler) совершая деловую поездку в Канаде, увидел работающую печь Free Flow в одном из баров для лесорубов. Некоторое время спустя Кнофлер встретился с Дарнеллом и выкупил у него права и патент на распространение новой печи в Европе. После этого Эрхард Кнофлер создает компанию ENERGETEC и регистрирует марку Bullerjan Free Flow, под которой и начинаются продажи печи на европейском рынке.

В течении нескольких лет бренд Bullerjan стал известен не только в Германии, но и по всей Европе. С каждым годом росла дистрибьюторская сеть компании ENERGETEC. При чем, деньги на рекламу практически не тратились, новые покупатели, в основном, приходили по рекомендациям знакомых.

С 2012 года компания ENERGETEC работает под именем Bullerjan GmbH. Главный офис расположен в немецком Изернхагене (Нижняя Саксония).

Особенности установки покупной и самодельной печей

Рассмотрим некоторые особенности, которые необходимо соблюсти при монтаже печи. При размещении печи дома нет необходимости использования фундамента, но вместо него обязательно следует под корпусом печи расположить термостойкую подставку. Лучше это сделать следующим образом:

  • Расстояние агрегата от ближайшей стены должно быть не менее 1000 мм.
  • Рекомендуется покрыть ближайшую к конструкции стену огнестойкой штукатуркой (не обязательно).
  • В радиусе 1200 мм. от дверцы топки на половое покрытие необходимо расположить стальной огнеупорный лист.
  • Подставка должна быть расположена, по крайней мере, на 300 мм. во все стороны от печи.

Советы и правила эксплуатации

Для системы отопления Булерьян необходимо соблюдение условий эксплуатации, что позволяет повысить эффективность работы установки и продлить ее эксплуатационные сроки. Комментарии многочисленных пользователей печи показывают, что наиболее актуальными являются такие вопросы:

  • меры предотвращения замерзания теплоносителя при отключении отопительной системы,
  • причины низкой производительности,
  • правила и особенности топки,
  • можно ли ставить конструкцию на улице.

Как не допустить заморозки контура?

При работе печи следует внимательно следить, чтобы не произошло замерзание теплоносителя. Для этого котлы имеют встроенный ТЭН на 1 кВт. Система оборудована датчиком, который постоянно отслеживает температуру теплоносителя и при падении ее до минимального уровня включает дополнительный подогрев.

Методом защиты также является полный слив воды при отключении системы. В этом случае трубы и корпус выдержат заморозки до -50 градусов.

Почему Булерьян начинает плохо греть?

Почему водные котлы могут плохо греть помещение? Причины могут быть следующими:

  • неправильный монтаж/подклчючение (недостаточная высота дымоходной трубы, плохой выход газа),
  • неграмотная установка печи с нарушением высоты (допускается расстояние от пола на уровне от 40-50 см, в остальных случаях производительность системы падает),
  • печка на дровах имеет слишком низкую мощность (реальная на 10% ниже указанной в документации, что связано с особенностями работы установки),
  • слишком большое количество подключенных радиаторов.

Особенности топки

Котел Булерьян с водяным контуром топится при помощи режима тления, для розжига используются щепа, дрова, бумага. Интенсивное горение наблюдается только в первые полчаса, далее печка должна перейти на нормальный режим.

Внимание: Печь не должна работать на пределе, теплопроводимость корпуса ограничена и тепло будет уходить в никуда. Эффективность при сильном разгоне конструкции будет крайне низкой, это напрасная трата топлива

Принцип растопки Bullerjan будет следующим:

  • газификатор, специальный регулятор полностью открываются,
  • разжигается огонь (оптимально использовать бумагу и мелкую щепу),
  • после разгорания огня камера заполняется на 80%,
  • топить надо до момента, когда датчик покажет значение в 180-200 градусов (время топки составляет не больше 20-30 минут),
  • затем газификатор надо закрыть на 45 градусов.

Для топки применяется дровяное топливо, лучше всего подходит не расколотые на части полена с размером, соответствующем длине камеры. Дверка топки должна плотно закрываться, щели не допускаются. Золу отопительной печи не удаляют, она остается в камере все время ее работы.

Установка на улице

Можно ли ставить водяные котлы Булерьян на улице? Теоретически допускается, но на практике не рекомендуется, так как наличие «водяной» рубашки сильно ограничит возможность устройства при таких условиях.

Преимущества и недостатки системы отопления

Существует множество модификаций печи. На фото печи Булерьян можно рассмотреть особенности конструкции и типичную комплектацию. Причем возможна дополнительная комплектация, что позволит повысить эффективность использования.

Но и без нее агрегат обладает множеством преимуществ:

  • быстрый обогрев помещений за счет конвективного эффекта;
  • возможность подбора модели под параметры помещения;
  • экономичность в расходе топлива;
  • простота в монтаже и эксплуатации;
  • высокий уровень КПД, достигающий 80% и более;
  • безопасность;
  • возможность регулировки интенсивности за счет механизма на дверце.

Печки типа Булерьян могут использоваться для целей обогрева жилых и нежилых помещений. Возможно применение в теплицах и мастерских, на складах.

Благодаря объемному принципу функционирования, тепло не скапливается непосредственно возле агрегата, а перемещается по всей площади.

В то же время при эксплуатации следует обращать внимание на несколько моментов:

  • необходимость утепления труб;
  • потребность в просторном месте для агрегата;
  • возможность горения пыли;
  • потребность в выводе дымохода на значительную высоту — более 3-4 м;
  • возможность конденсации в трубе и появление запаха внутри дома.

Достоинства и недостатки

Дровяная печь Булерьян является серьезной альтернативой другим твердотопливным агрегатам – это печи-камины, различные буржуйки, самодельные печки и многое другое. Она обеспечит максимальной оперативный прогрев и порадует отсутствием проблем в эксплуатации – она легко разгорается, не капризничает и не заставляет долго ждать поступления тепла. Сфера применения крайне велика, ведь вы можете купить и использовать печку на даче, в гараже, в подсобном помещении. Булерьян для дома или загородного имения – тоже неплохой и экономичный вариант обогрева.

Давайте рассмотрим основные положительные черты печи Булерьян:

Существует множество вариантов расположения печи в доме. Приложив немного фантазии, можно создать очень уютное и приятное глазу место для отдыха.

  • Быстрое поступление тепла за счет интенсивной конвекции – большой диаметр труб воздушного теплообменника обеспечивает неплохую производительность. Время прогрева составляет от 20 минут;
  • Безопасность – за счет мощной конвекции температура корпуса печи Булерьян оказывается низкой, ожоги от раскаленного металла исключены;
  • Длительное горение – обеспечивает более удобную эксплуатацию техники. Вместо 7-8 подходов для закладки топлива в сутки потребуются 2-3 захода;
  • Возможность обогрева помещений большой площади – для этого в продаже имеются особо мощные печи Булерьян, мощностью до нескольких десятков киловатт;
  • Легкость в модернизации – любую печь можно быстро превратить в котел Булерьян, который ставится в систему водяного отопления;
  • Отсутствие необходимости в дополнительных источниках энергии – они работают по энергонезависимой схеме;
  • Не нужно разрешение на монтаж – вы вправе устанавливать печи Булерьян где угодно, без документального оформления;
  • Доступная цена – купить печь Булерьян мощностью 10 кВт вы сможете буквально за 7-9 тыс. рублей.

Есть и недостатки:

  • Нужно собирать конденсат – он образуется из-за большого содержания влаги в древесине;
  • Особые требования к качеству дров – канадская печь Булерьян плохо горит на сырых дровах;
  • Необходимость в регулярной чистке дымохода – он должен быть чистым, не забитым;
  • Громоздкость – печи Булерьян характеризуются некоторой пухлостью, особо присущей моделям повышенной мощности;
  • Не всегда приятный дизайн – некоторые модели отличаются не самыми удачными внешними данными.

В целом печи Булерьян хвалят. Свою функцию они выполняют на 100%, обеспечивая быстрое нагнетание тепла в обогреваемые помещения. Время работы на одной закладки составляет в среднем 8 часов – это уже солидный плюс.

Ключевым недостатком на наш взгляд является отсутствие нормального дизайна. Печи Булерьян похожи на промышленные отопительные агрегаты или на мощные котельные установки. В продаже присутствуют симпатичные малогабаритные образцы, но они отличаются повышенной стоимостью.

Модели

Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.

Украинский вариант. «Буллеры»

Технические характеристики печей конвекционного типа «Булерьянэтого производителя сведены в таблицу.

Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)

Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.

Канадские Bulerjan. Модели разной мощности

Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики — те же.

Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)

Газогенераторный котел Бренеран: его достоинства и недостатки

Отопительное оборудование Бренеран может применяться как для обогрева саун, гаражей и производственных помещений, так и для жилых домов. Отзывы об этих печах, как правило, положительные и подтверждают их заявленные характеристики.

Преимущества печей Бренеран в том, что они экономичные, компактные и их легко обслуживать

Достоинства печей Бренеран:

  • Автономность приспособления;
  • Способность работать на любом твердом топливе;
  • Экономичность – на одной закладке печь может проработать 12 часов;
  • Высокий КПД, который может достигать 80%;
  • Компактные размеры;
  • Простота и легкость в обслуживании;
  • Равномерность распределения тепла по помещению.

Что касается недостатков, то они связаны со строением этого оборудования. Так как камера у печи открытая, то в комнате появляется специфический запах и пересушивается воздух. И в дополнение ко всему на трубах образуется конденсат.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

  1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
  2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
  3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
  4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
  5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
  6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

  1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
  2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
  3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Какой КПД и можно ли его повысить?

КПД Булерьяна в зависимости от размеров и мощности, а также правильности выполненной настройки составляет 70-90%. Повысить эти показатели на 3-5% можно, установив не более 6 труб на агрегат

Важно: КПД может снижаться, если мощность печи будет меньше, чем предельно допустимая для выбранной модели площадь дома или иного строения. Печь булерьян имеет следующие недостатки, способные негативно влиять на этот показатель:

  • Использование угля снижает производительность тепла.
  • КПД соответствует обещанному только при использовании сухих дров.
  • 60% газов уходит в дымоход.
  • Необходимо правильно отрегулировать процесс додачи-ограничения доступа воздуха.

Если все недостатки булерьяна будут учтены, то КПД повысится. Установка стекла для печи булерьян (в дверцу топочной камеры) позволит создать эффект камина в доме.

Печь булерьян своими руками: из чего и как изготовить

С принципом работы мы разобрались, теперь дело за малым – прояснить ситуацию с вопросом его самостоятельного изготовления. Для начала скажу несколько слов о подходящих материалах – следует выбирать такие, чтобы их проще было переделывать. Среди наиболее подходящих вещей можно выделить трубу диаметром от 300 до 500мм – отличным вариантом является пропановый баллон. Это практически готовая печь, в которой нужно сделать только дверку и смонтировать колосники – естественно, также понадобится приварить патрубок для подключения дымохода и нужное количество воздушных коллекторов. Вот вам и готовый принцип решения вопроса, как сделать булерьян своими руками, который следует рассмотреть немного подробней.

Для начала баллон нужно обезопасить – резать его болгаркой и уж тем более газовым резаком без дополнительных мер предосторожности (даже если он простоял пустым длительное время) не очень безопасно. Необходимо выкрутить или отбить кувалдой вентиль, наполнить баллон под завязку водой и только после этого резать. Порезка – дело простое

Порезка – дело простое

И самое первое, что нужно отрезать, это верх баллона – чуть ниже (на пару сантиметров) заводского сварного шва. Отрезаем в стоячем положении и только после этого опрокидываем баллон и сливаем с него всю воду – теперь работать с баллоном полностью безопасно. Дальше баллон можно установить в горизонтальное положение, приделав к нему опоры – его нужно поднять над полом как минимум на 200-300мм.

Теперь центральная перемычка с колосниками. Если примерно поделить сечение баллона на три части, то это как раз и получится то место, где необходимо устанавливать колосники. Переборка с ними изготавливается из листового железа толщиной не менее 4мм – сначала вырезается она, а потом в ней делаются прорези, расстояние между которыми усиливается арматурой или квадратным прутком. Усиление делается снизу переборки. Готовая переборка вставляется внутрь баллона и капитально приваривается – можно прихватками длиной по несколько сантиметров.

Дальше можно заняться дверкой. Круглое сечение баллона в этом отношении вызывает некоторые проблемы – усадить дверки такой формы на стандартные петли не получится. Именно поэтому срезанный баллон глушится листовым железом, в котором вырезаются две дверки. Одна для загрузки топлива, а другая (которая внизу) для удаления продуктов горения – стандартные прямоугольные дверки с небольшими навесами, ручками и защелками, обеспечивающими их плотное закрывание. С дымоходом все достаточно просто – в противоположном от дверок конце баллона вырезается круглое отверстие сотого диаметра, в которое вваривается патрубок длиной около метра, может чуть больше или меньше. Впоследствии к нему нужно будет подсоединить дымоход для булерьяна своими руками.

Теперь самое интересное и самое сложное – воздушные коллекторы. С ними придется немного повозиться. В заводских установках такого типа труба не просто обвивается вокруг топки котла – она еще садится на половину своего сечения в саму топку. То есть пламя нагревает ее непосредственным контактом – в принципе, с этим проблем нет и посадить ее таким образом вполне реально. Проблема здесь в другом – в выкручивании трубы. От этого придется отказаться и смонтировать не кольцевые коллекторы, а прямые, расположив их вдоль бывшего газового баллона. Естественно, шесть штук туда не поместится, но вот четыре коллектора диаметром 50мм станут довольно свободно – для более удобного отвода горячего воздуха и притока охлажденного на концы этих патрубков нужно будет приварить повороты. Ну а сама установка коллекторов – это дело техники. Делаются прорези шириной в половину диаметра трубы, в которые и укладывается коллектор, после чего капитально проваривается, дабы дым не попадал в помещение.

В принципе, это и весь булерьян – теперь остается только покрасить его, предварительно зачистив сварные швы. Естественно, перед покраской его необходимо испытать в работе, так сказать, убедиться в его работоспособности.

И в заключение темы, булерьян своими руками, несколько слов по поводу его установки – по большому счету, она мало чем отличается от монтажа любого твердотопливного котла, за исключением использования коллекторов. Очень важным моментом является удаление из рабочей зоны в радиусе метра легко воспламеняемых вещей – искры могут натворить много бед. Именно по этой причине в особенности пол должен быть изготовлен из негорючих материалов, например, из плитки.

Как выбрать твердотопливный котел?

Выбор твердотопливного котлоагрегата должен сопровождаться учитыванием следующих моментов

  • Площадь обогрева – основная характеристика при выборе котлоагрегата, обычно приходится из расчета 1 кВт на 1 кв.м., однако лучше учитывать не площадь, а объем помещения.
  • Виды топлива – далеко не все современные модели, как старые добрые печи, всеядны в отношении топлива. Некоторые варианты еще и весьма чувствительны к нему и не дадут не только заданных характеристик, но и создадут проблемы в эксплуатации, а то и вовсе выйдут из строя.
  • Энергонезависимость – разумеется, большая часть котлов на твердом топливе независима от электричества, однако пеллетные варианты оснащены электроникой, требующей бесперебойного питания.

Самодельные котлы: реальна ли экономия

Для того чтобы собрать печь булерьян своими руками, не нужно дорогое оборудование и специальные сплавы. Ее можно сделать из труб диаметром 5-6 мм, листового металлопроката толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производят по чертежам, схемам.

Схематическое изображение устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно за небольшую плату арендовать в ремонтной мастерской:

  • сварочный аппарат;
  • электроды;
  • болгарку;
  • ножницы по металлу;
  • трубогиб;
  • углошлифовальную машину.

Молоток, линейка, уголок, лекала, уровень, бруски, толщина которых равна, диаметру трубы, пригодятся в процессе сборки.

Длительное горение топлива

Всего несколько трубок, охватывающих камеру сгорания, и перед нами получается печь длительного горения Булерьян. В ней очень большая топка, поэтому сюда запросто загружается большое количество топлива. Одной загрузки хватает на несколько часов работы, что зависит от мощности агрегата. Правильно подобрав мощность к площади, вы будете закладывать дрова максимум 2-3 раза в сутки, не обременяя себя излишними заботами.

Длительное горение в печи Булерьян обеспечивается не только за счет большой камеры сгорания, но и за счет применения газогенераторной схемы работы. При ограничении потока кислорода в топку, дрова начинают тлеть, причем этот процесс является длительным. Выделяющиеся пиролизные газы постепенно сгорают в верхней камере дожигания, обеспечивая поддержку определенной интенсивности горения – вы можете отрегулировать ее шиберной заслонкой и дросселем.

Благодаря длительному горению дров в печи Булерьян, у пользователей появляется возможность избавиться от постоянной возни с загрузкой топлива. Если традиционная печка с небольшой топкой требует новых порций поленьев каждые 2-3 часа, то в случае с печью Булерьян этот процесс не покажется трудоемким – между подходами для загрузки древесины будет проходить как минимум 6-8 часов. Зависит это от следующих факторов:

  • Объем загруженных поленьев;
  • Интенсивность горения;
  • Температура на улице;
  • Влажность древесины.

Регулируя просвет шиберной заслонки в дымоходе печи Булерьян, вы сможете повлиять на скорость горения, ориентируясь на собственные температурные предпочтения и погоду на улице.

Установка печки длительного горения

Когда выполняется установка «Булерьяна», необходимо соблюдать расстояние от нагревательного агрегата до стен согласно рекомендациям относительно противопожарных требований в зависимости от материалов.

Оно равно в миллиметрах:

  • для неоштукатуренных стен из дерева – минимум 1000;
  • для поверхностей с 7-миллиметровым слоем теплоизолятора и 1-миллиметровым металлом – 500;
  • для стен с негорючей штукатуркой с 25-миллиметровым слоем и покрытых керамической плиткой – 700;
  • для одинарной кирпичной кладки толщиной 55 миллиметров– 500;
  • для двойной кирпичной 110-миллиметровой кладки – 300;
  • для щита из двух металлических листов толщиной 1 миллиметр, который собирается с применением негорючих вставок, и с соблюдением 30-миллиметрового промежутка между листами – 300. Такую конструкцию фиксируют на теплоизолированную поверхность.

Установка Булерьяна осуществляется на негорючее основание. Его можно сделать из 4-х рядов кирпичей, выложенных плашмя при помощи глиняного раствора. Параметры основания должны превышать размеры печи на 30 сантиметров в каждую сторону. Чтобы сэкономить кирпичи, в двух нижних рядах допустимо оставлять пустоты.

Для обустройства негорючего основания можно задействовать подставку из металлических труб высотой 15 -30 сантиметров. Вне зависимости от способа установки на горючей напольной поверхности перед агрегатом укладывают лист металла шириной 500 и длиной 700 миллиметров.

Когда производится установка такой печи, нужно правильно построить дымоход, при этом труба для него может быть:

  • из кирпичей с толщиной стенки 120 миллиметров;
  • бетонной с 60-миллиметровой стенкой;
  • металлической.

Размеры дымохода зависят от выбранной модели «Булерьяна». Для продукции типа 00 и 01 высота должна составлять минимум 4 метра при сечении 120 миллиметров, а для изделий 02, 03 и 04 выше 5 метров при диаметре от 150 миллиметров. Дымоход строят герметичным, а стыки обрабатывают термостойким герметиком.

Когда используется печь Булерьян для дачи или дома, разрешается два способа выведения дымоходной системы – через потолочное перекрытие и через стену.

Вывод через наружную стену реализовать легче. Если делать его через потолок, тогда потребуется организация проходного узла через перекрытие и крышу с соблюдением требуемых правил относительно пожаробезопасности. Высота трубы дымохода над коньком должна составлять не меньше 50 сантиметров.

Цены на печи

Рынок достаточно конкурентный и можно найти агрегат под свой бюджет и под свои параметры. Купить печь можно как в интернет магазине, так и специализированных точках/магазинах в вашем городе или регионе. Приведем пример пары популярных моделей.

Огонь — Батарея 7Б антрацит

  • Объем помещения, м³: 150
  • Объем топки, л: 45
  • Габариты, (ВхШхГ) мм: 760х370х680
  • Масса печи, кг: 54
  • Диаметр дымохода, мм: 120
  • Объем бака теплообменника, л: 1,3
  • Цена: 16-19 тыс. руб.

Печь — камин Ангара Аква

  • Площадь помещения до 90м²
  • Полная мощность, кВт: 18
  • Мощность водяного контура, кВт: 9
  • Объём теплообменника: 4 л
  • Габариты печи: ВхШхГ, мм: 1020х550х490
  • Масса печи кг: 150
  • Диаметр дымохода, мм: 150
  • Подключение дымохода верхнее, заднее
  • Цена: 32-37 тыс. руб.

Твердотопливные котлы. которые так же имеют водяной контур. Котел комбинированного или твердотопливного типа позволяет отопить помещение до 170 кв. м. Такие котлы могут функционировать как на дровах, так и на электричестве. Изготавливаютсяв основном из крепкой стали.Печь-Камин с водяным контуром (бывают так же с плитой и грилем). Такие термокамины имеют не высокий КПД по сравнению с печами, но тоже могут подключаться к системе отопления и отапливать несколько комнат небольших площадей. Подробнее читайте в статье про камины с водяным контуром .

Чтобы не ошибиться в выборе и приобрести действительно надежную и удобную во всех отношениях печь длительного горения с водяным контуром, следует изучить всевозможную информацию, представленную торговыми компаниями или отзывами

Но если вы не уверены в своих силах или хотите сэкономить свое время, то обратитесь к профессионалам, они за умеренную плату составят проект и предложат различные варианты для реализации вашей идеи.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Система с радиаторами

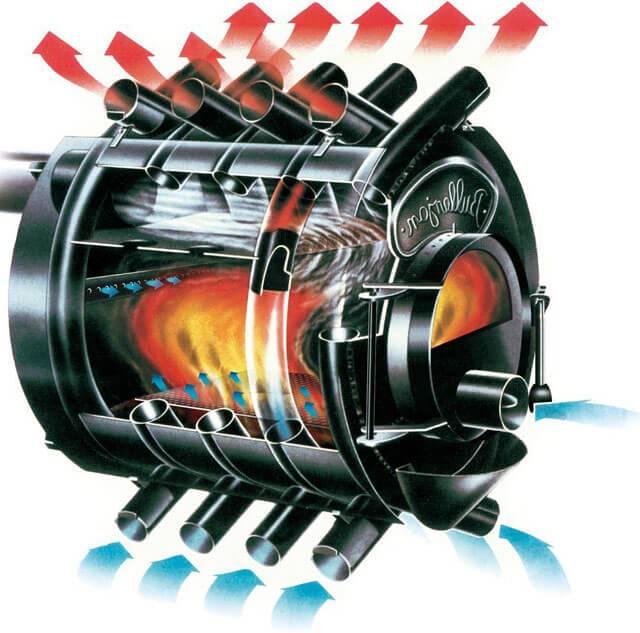

Конструкция котла с водяным контуром идентична буллеру. Только нагревается здесь не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен кран для слива.

При устройстве такой системы агрегат может быть установлен в любом месте здания, где можно вывести дымоход

Важно соблюсти минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, которые не деформируются от высоких температур

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
