Отопление домов печами с водяным контуром

Обзор производителей

Для начала рассмотрим продукцию итальянских компаний. Производитель печей марки EdilKamin уже 40 лет присутствует на рынке. Свой продукт он позиционирует как самый функциональный и простой в эксплуатации. Печи итальянского производства способны удовлетворить требования даже самых взыскательных потребителей. Под любой интерьер подойдут стильные современные агрегаты, выполненные в различном цвете. Керамическая облицовка чугунного корпуса, термоустойчивое стекло на дверце, внутренние узлы из легированной стали, система терморегуляции, запускающаяся вместе со срабатыванием предохранительного клапана, — вот те основные моменты, которые характеризуют итальянские печи с наилучшей стороны.

В списке лидеров, производящих наиболее узнаваемую отопительную технику, числится и еще одна компания из Италии под названием La-Nordica. Многофункциональные печи длительного горения отличаются изысканным дизайном и высоким уровнем (80%) коэффициента полезного действия. Среди продукции этой марки преобладают модели, оснащенные варочной панелью и духовым шкафом. К примеру, печь Termo Isotta D.S.A. с водяным контуром легко подключается к системе отопления для обогрева дома. К тому же на этом устройстве удобно готовить пищу и запекать в духовке дичь. Процесс горения топлива контролируется через огнеупорное стекло на двери топки.

Тем не менее отечественные производители дровяных печей с водяным контуром пытаются не отставать от европейских конкурентов и предлагают достаточно хорошие устройства, отличающиеся более низкой стоимостью. Среди компаний, выделяющихся в общем числе изготовителей твердотопливных отопительных приборов, хотелось бы назвать «Вулкан», «Ермак» и «Термофор». Именно эти производители целеустремленно работают над повышением качества своей продукции, пытаясь приблизить ее к зарубежным аналогам как по внешнему виду, так и по техническим характеристикам.

Печи марки «Бавария» от компании «Экокамин» обладают мощностью до 10 кВт и могут работать от одной загрузки топлива на протяжении 5 часов. Такие устройства рекомендуются для домов, общая площадь которых не превышает 150 кв. м.

Топочное пространство агрегата выложена шамотным кирпичом и оборудована колосником.

Принцип работы печного отопления с водяным контуром

Принцип работы отопительного контура прост – теплоноситель (в данном случае, вода) во время сгорания топлива нагревается, затем распространяется по трубам, отдавая при этом тепло окружающему пространству.

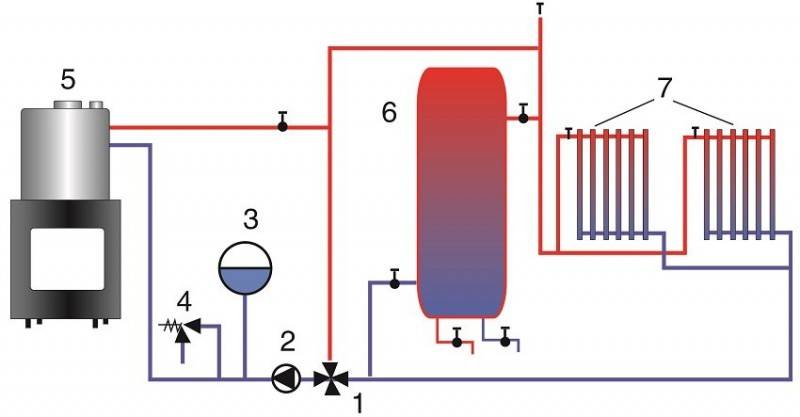

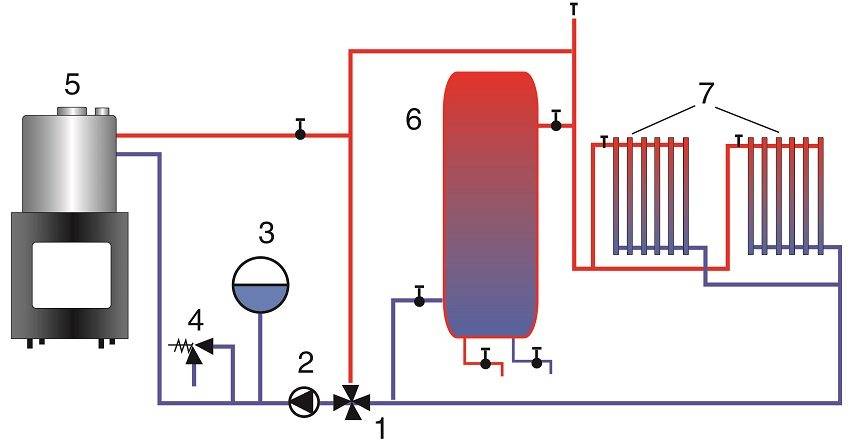

Схема подключения камина с водяным теплообменником в закрытую систему отопления с бойлером-накопителем: 1 – смесительный клапан; 2 – циркуляционный насос; 3 – расширительный бак; 4 – аварийный клапан; 5 – топка с теплообменником; 6 – бойлер-накопитель; 7 – радиаторы отопления

Прообраз современных твердотопливных котлов и печей на дровах длительного горения для дома знаком многим – это «шведка». В шведскую печь встроен металлический резервуар, который перед закладкой дров и растопкой наполняется холодной водой. И, хотя вода в процессе топки нагревается долго, так же долго она отдаёт тепло – спустя много времени после того, как пламя погаснет.

Постепенно ёмкость для воды была преобразована в теплообменник, в результате чего появилась возможность подключать систему магистралей для отопления дома и горячего водоснабжения.

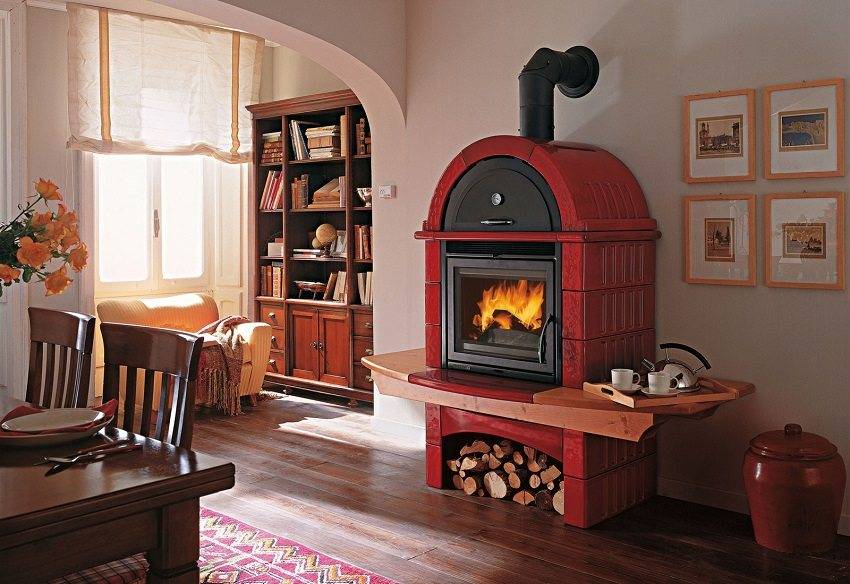

Современные отопительные печи с варочной поверхностью или духовкой выглядят стильно и замечательно вписываются в любой интерьер

Материалы изготовления

Из-за высокой температуры в топке сварочные швы делают сдвоенными.

Печи с водяным контуром для отопления частного дома изготавливаются из двух основных материалов – это сталь и чугун. Второй вариант более предпочтителен в силу высокой стойкости чугуна к температурным перегрузкам и коррозии. Чугунные печи с водяным контуром и теплообменником отличаются высоким весом. Они долго прогреваются и хорошо сохраняют тепло, отдавая его на протяжении длительного времени.

Стальная отопительная печь с водяным контуром характеризуется меньшим весом и меньшей ценой. Но сталь не отличается высокой стойкостью к коррозии и температурным перегрузкам, которые могут наблюдаться в печке. Кроме того, стальные водяные печи служат меньше, чем их чугунные аналоги.

Также в продаже встречаются стальные печи с чугунными теплообменниками водяного контура – они могут похвастаться неплохими эксплуатационными характеристиками.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

  • Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
  • Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
  • Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
  • Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

  • Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
  • Каждый ряд и угол обязательно привязывается;
  • Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
  • Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
  • Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
  • Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками – низкие финансовые затраты, ведь магазинные варианты могут иметь немалую цену.

Для создания безопасной печи для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему печки и все необходимые материалы.

В конструкции печи дверь для топки самый сложный с точки зрения изготовления элемент. Она должна быть качественно выполнена, иметь хороший замок, чтобы плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительно заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода. Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).

Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов, при небольшой подаче воздуха.

Вариант печи из металлической бочки

Такой вариант печи длительного горения. сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л, листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, на стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой к верху. Отпиленную вначале от бочки крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

https://youtube.com/watch?v=5kXSsWQsAtU

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома,назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

Изготовление котла длительного горения с водяным контуром Как работает дровяная печь с водяным контуром Выбираем печи-камины для дачи с водяным контуром и теплообменником Печи длительного горения на твердом топливе

С водяным контуром или без?

Газогенераторные печи отлично зарекомендовали себя как эффективный отопительный прибор и без подключения водяного контура. При условии правильного выбора мощности агрегата он будет радовать теплом и уютом. В зависимости от конкретных условий эксплуатации можно подобрать комбинированную модель с варочной панелью и духовкой. Такие приборы универсальны.

В целом при эксплуатации газогенераторной печи можно обойтись и без дополнительного водяного контура. С другой стороны, его подключение обеспечит более комфортные условия за счет применения двух разных отопительных сетей — печи и системы радиаторов с жидким теплоносителем.

В отличие от кирпичных печей подключить водяной контур к чугунной конструкции не представляет труда. Теплообменник устанавливается над топкой. Такая рубашка будет огибать топку, обеспечивая нагрев воды. Теплоноситель, циркулируя по трубам и радиаторам, делает прогрев загородного дома более эффективным. Как видим, чугунные печи лучше использовать с водяным контуром. В то же время, как показала практика, в конструкции из кирпича теплообменник лучше не встраивать. Это связано не только со сложностью монтажа, но и с целым рядом нюансов, раскрывающихся уже в процессе эксплуатации прибора.

Монтаж газогенераторных печей, по сути, сводится к их установке на выбранное место и подключению к дымоходу. Промышленные модели имеют регулируемые ножки, облегчающие процесс установки. Особенность монтажа заключается в подключении к дымоходу. Выходной патрубок у таких моделей, как правило, располагается сзади. Для удобства подсоединения к дымоотводящему каналу печь придется устанавливать практически вплотную к стене.

В деревянном загородном доме это может стать причиной повышенной пожарной опасности. Для минимизации рисков стоит защитить деревянные конструкции огнеупорными материалами.

Особенность газогенераторных печей заключается в возможности их интеграции в существующую систему отопления. Допустим, автономная сеть строится на основе газового или электрокотла. В нее легко можно интегрировать твердотопливную печь с водяным контуром или водогрейным баком. Такая интеграция даст альтернативный источник тепла, если топливо для основного котла по какой-то причине недоступно.

Интересно, но современные модели печного производства отличаются таким многообразием, что позволяют решить любые задачи, в том числе и дизайнерские. На рынке можно без труда подобрать даже камин с водяным контуром. Такой промышленный камин будет работать так же, как обычная газогенераторная печь со встроенным теплообменником. Но при этом ее внешний дизайн будет полностью имитировать классический камин.

Разновидности регистров

Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.

Дровяную печь с водяным контуром можно врезать в готовую систему отопления

Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:

  1. Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
  2. Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
  3. Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.

Регистры можно сделать своими руками

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

  • Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.
  • Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системыИсточник yandex.ru

  • Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.
  • Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Теплообменник

Для печей с котлом водяного отопления используются различные материалы:

  • Низкоуглеродистая сталь, в виде змеевика из труб диаметром от 4 до 5 см (либо сборка из листовой стали, толщиной до 0,5 см);
  • Чугун, используют старые батареи из него, желательно компактных размеров (чтобы уместились в топке);
  • Медь (наиболее дорогой вариант).

Трубчатое стальное устройство эффективней в работе, но трудней в изготовлении. Недостаток чугунных изделий: их трудно чистить от накапливающейся сажи (мешают ребра). Медные камеры применяются редко, самому владельцу их сложно собрать, приобретать – дорого.
