Стоимость бойлера косвенного нагрева
На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.
Критерии, влияющие на стоимость теплового агрегата:
- Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
- Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
- Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
- Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
- Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).
В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.
6 Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?
Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.
Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.
Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.
Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.
Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.
6.1 По расположению: напольные энергонезависимые и настенные
Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.
Фото Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.
Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.
Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.
Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.
6.2 По типу бойлера с электрическим нагревателем
Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.
Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.
Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.
Фото Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.
Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

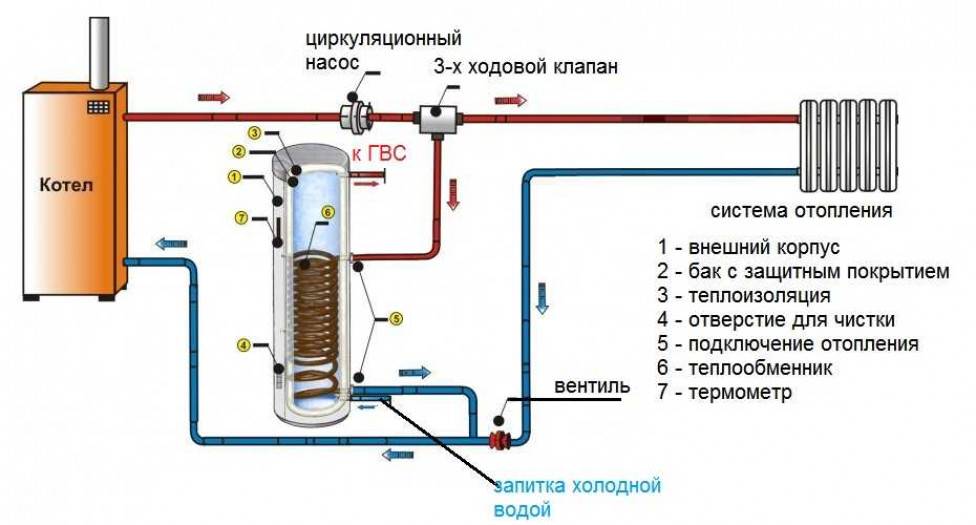

Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Схемы подключения
Принцип составления обвязки бойлера косвенного нагрева мало отличается от привязки обычного агрегата. Сложное оборудование — змеевики, конфигурация которых влияет на принцип распределения тепла в рециркуляционной ветке.
В системе обязательно присутствуют модули:
- накопительный бак;
- теплоизоляционный слой, предупреждающий потери тепла;
- измерительные датчики рабочих показателей;
- обратная ветка (труба);
- распределительный тройник.
Применяют три монтажные схемы:
- с включением трехходового клапана;
- с применением двух циркуляционных помп;
- с обвязкой посредством гидравлической стрелки.
Выбирают систему, учитывая различные условные факторы и индивидуальные характеристики водопроводной магистрали.
Включение в систему трехходового клапана
Такой модуль еще называют сервоприводным. Метод применим для подводки рециркуляции к навесным и напольным агрегатов.
- к бойлеру подключают две трубы, одна — отопительная, вторая — ГВС;
- основной источник тепла — водонагреватель;
- вода снижает температуру — включается трехходовой клапан, работает на подогрев водопроводной жидкости;
- отопление на этот период закрыто, включается после достижения нужной температуры в системе водоснабжения.
В схеме предусмотрен управляющий переключатель, а сервоприводный клапан его заменяет, поэтому при остывании воды наблюдается перетекание энергоносителя из водопроводной ветки в систему подогрева котла. Такой принцип подключения предусматривает одновременное включение подогрева водоснабжения и отопительного энергоносителя.
Схема с двумя подающими насосами
Одна помпа рециркулирует жидкость в ветке ГВС, другая прогоняет воду по бойлерному контуру. Такая схема изначально предусматривает поддержание нормальной температуры водопроводной воды, на втором плане —обогрев отопительных труб.
В проекте ставят узлы и модули:
- термостат для начала функционирования насоса;
- режимный переключатель для временного перераспределения горячего потока между ветками;
- два насоса для отопления и водопровода.
Помпа бойлера начинает работу по сигналу терморегулятора, который стоит внутри накопительного бака. Модифицированная система — установлен один датчик расширенного действия. В этом случае один термостат отвечает за работу отопительного и бойлерного насоса.
Обвязка через гидравлическую стрелку
Такой вариант эффективен для большого жилого дома, где планируется бак на 200 л и выше, а отопительная и водопроводная системы задействуют несколько контуров (ГВС, теплый пол, ветка радиаторов по отдельным комнатам и другие).
Гидростерлка — распределитель особого типа, чтобы сделать систему врезки проще:
- не требуется установка насосов на любой из веток;
- во всех контурах одинаковый напор жидкости, поэтому нет угрозы теплового удара;
- облегчает распределение потока от котловых агрегатов, мощность которых больше 50 кВт;
- регулирует тепловой баланс разветвленной сети магистралей;
- обеспечивает требуемую разницу между основной линией и обратной трубой.
Что такое бойлер косвенного нагрева и его устройство
Итак, для нормальной работы бойлера косвенного нагрева требуется источник, обеспечивающий поставку теплоносителя, который проходя по змеевику, через него, то есть косвенно, нагревает воду.
Небольшие приборы могут работать даже и без змеевика – в этом случае они просто помещаются в емкость с теплоносителем, но большего размера. Косвенный теплообмен между теплоносителем и нагреваемой жидкостью происходит через стенки бака.
Рассматривая устройство бойлера несложно обратить внимание на его простую конструкцию, являющуюся, по сути, термосом с вмонтированным греющим контуром
Основными конструктивными элементами бойлера косвенного нагрева являются:
- корпус в виде защитного кожуха, дополнительно снабженного системой крепления для настенного или напольного монтажа;
- непосредственно накопительная емкость;
- змеевик или иной вид внутреннего контура для циркуляции теплоносителя;
- теплоизоляция, расположенная между корпусом и накопительным баком;
- датчики температуры воды;
- патрубки для воды: подводящий, расположенный, как правило, в нижней части корпуса бойлера и отводящий или распределительный, находящийся в верхней;
- патрубки для теплоносителя.
В некоторых случаях можно установить комбинированный бойлер косвенного нагрева, отличающийся от обычного наличием дополнительного нагревательного элемента, использующего для работы электричество или газ.
Их эксплуатация позволяет круглогодично получать в достаточном количестве горячую воду для хозяйственных и гигиенических нужд. Особенно это актуально в летний период, когда система отопления выключена, а возможности использования солнечной энергии отсутствует.
По способу монтажа, водонагреватели данного типа могут быть настенными или напольными, а по внешнему виду цилиндрическими, кубическими и других нетрадиционных форм.
Кроме моделей с одним змеевиком существуют бойлеры и с двумя, что позволяет одновременно использовать теплоноситель, поступающий из разных устройств, например, от котла и системы отопления или от котла и солнечных коллекторов.
Монтаж змеевика и ТЭНа
Далее приступаем к изготовлению змеевика – мы рекомендуем выбрать медную трубку, так как медь легко гнется и неплохо противостоит коррозии. Рекомендуемый диаметр трубки – 10-20 мм. Для расчета длины будем использовать специальную формулу l=P/π*d*Δt, где l – это длина трубки, P – тепловая мощность змеевика, d – диаметр трубки в метрах, Δt – разность температур. Тепловая мощность должна составлять 1,5 кВт на 10 литров воды. Разница температур высчитывается путем вычитания температуры подающейся воды из температуры теплоносителя.
Попробуем посчитать на примере, в котором у нас будет медная трубка диаметром 0,01 м и бак на 100 литров. Требуемая тепловая мощность змеевика составляет 15 кВт, температура воды на входе +10 градусов, температура теплоносителя +90 градусов. Воспользовавшись вышеуказанной формулой мы узнаем, что длина змеевика должна составляет примерно 6 метров.
Обмотайте медную трубку вокруг пластиковой трубы. От количества витков получившейся спирали будет зависеть скорость нагрева воды в баке.
Для изготовления змеевика наматываем медную трубку на какое-либо основание, например, на пластиковую канализационную трубу. Намотка с усилием не нужна, иначе снять змеевик с основания будет проблематично. В заключение припаиваем к змеевику фитинги – с их помощью подключаемся в штуцерам внутри бака. На этом работа со змеевиком завершена, а нам остается лишь установить в нижней части нашего самодельного бойлера ТЭН, врезав его удобным способом.
Комбинированные водонагреватели косвенного нагрева устроены так, что ТЭНы располагаются в нижней части, откуда нагретая вода сможет подниматься вверх, понемногу перемешиваясь. Что касается змеевика, то его желательно немного развернуть и установить так, чтобы вода грелась по всему объему – так будет обеспечен более быстрый нагрев.
Особенности обвязки бойлера косвенного нагрева
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
- Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
- Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
- После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
- Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
- Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
- Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
- Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
- Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.
Какие трубы подойдут для обвязки
Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.
Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

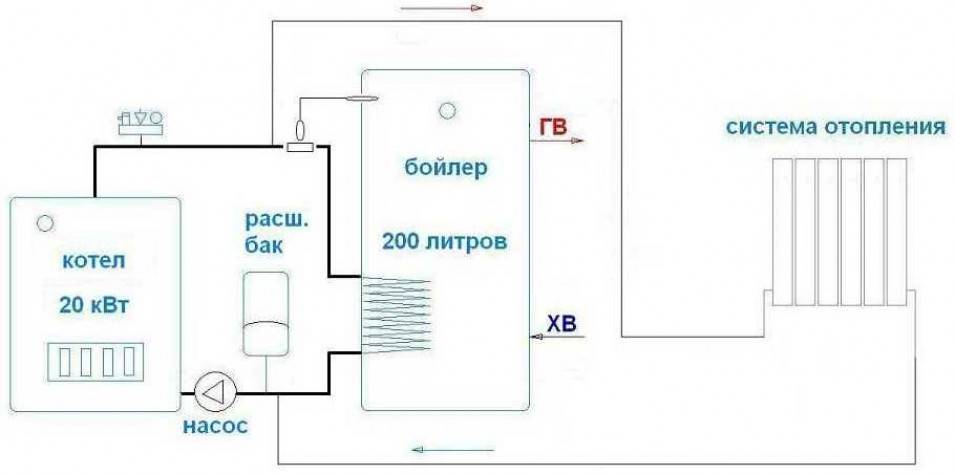

Пример подсоединения БКН к одноконтурному котлу
Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.
Вначале монтируется вся система отопления
Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.
Следующий этап — установка бойлера
Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.
Термореле для установки температуры
Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.
Вывод горячей воды подключен через запорный кран
Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.
Воздухосбросный кран Маевского
Шаг 6. Следующий выход – это подключение рециркуляции горячей воды
Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры
При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей
Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.
Подключение рециркуляции горячей воды
Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.
Насос и запорный кран
Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.
Подключены трубы обратки
Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.
Как подключается нижняя трубаРасширительный бак
Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.
Еще один обратный клапан
Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.
Запорный кран на слив бака
Видео – Обвязка одноконтурного котла и бойлера
Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Некоторые особенности схемы подвода воды
Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.
При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:
- Запорный кран.
- Фильтр (не всегда).
- Предохранительный клапан.
- Сливной кран.
Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.
Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.
У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)
Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.
А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.
Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .
Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.
