Как подключить твердотопливный котел отопления своими руками — схемы

Система с принудительной циркуляцией

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В данном случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использовать трубы меньшего диаметра и котел не слишком большой мощности. То есть в этом случае может быть устроена гораздо более эффективная однотрубная система отопления двухэтажного дома. Схема с насосом имеет лишь один серьезный недостаток — зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит произвести монтаж оборудования по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую конструкцию циркуляционным насосом можно добиться максимально эффективного отопления дома.

Газовый котел без электричества – это традиционная модель напольного прибора, для работы которого не нужны дополнительные источники энергии. Целесообразно устанавливать устройства такого типа, если существуют регулярные перебои в подаче электричества. Например, это актуально в сельских местностях или дачных массивах. Компании-производители изготавливают современные модели двухконтурных котлов.

Многие популярные производители выпускают разные модели энергонезависимых газовых котлов, и они достаточно эффективны и качественны. В последнее время появились настенные модели таких устройств. Конструкция отопительной системы должна быть такой, чтобы теплоноситель циркулировал по принципу конвекции.

Это означает, что нагретая вода поднимается вверх и через патрубок выходит в систему. Для того чтобы циркуляция не прекращалась нужно расположить трубы под наклоном, а также они должны быть большие в диаметре

И, конечно же, очень важно чтобы сам газовый котел находился в самой низкой точке системы отопления

К такому отопительному оборудованию можно отдельно подключать насос, который питается от электросети. Подключив его в систему отопления, он будет перекачивать теплоноситель, тем самым улучшит работу котла. А если выключить насос, то теплоноситель опять начнет циркулировать самотеком.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода

В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

Один из вариантов установки крана для заполнения системы отопления

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

  • дровах;
  • торфе;
  • брикетах;
  • угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

  1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
  2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
  3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

  • наличие 1 входа шириной от 80 см;
  • объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
  • высота потолка – от 2,5 м;
  • приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
  • предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

  • приточное – не выше 50 см от пола;
  • вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

  1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
  2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
  3. Функциональность. Многие отопители оснащаются варочной поверхностью.
  4. Безопасность. Твердое топливо не взрывается, как газ.
  5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Обвязка твердотопливного котла отопления. Назначение. Элементы

Самое главное назначение обвязки – обеспечить эффективную, безопасную, экономичную работу котла. Это значит:

  • защищать оборудование от перегрева, перепадов резких давления, поддерживать наиболее приемлемую температуру;
  • контролировать количество теплоносителя в системе, отводить избыточную жидкость, пар излишний;
  • выводить воздух из системы;
  • распределительная функция – разделять теплоноситель между всеми потребителями тепла в системе.

Элементы обвязки твердотопливного котла и их правильная установка тем способом или иным работают на безопасность отопительного оборудования. К числу основных относятся:

  1. группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
  2. расширительный бак;
  3. теплоаккумулятор;
  4. смесительный клапан трехходовой.

Котел отопления

Правила обвязки, которые нужно соблюдать при самостоятельном подключении системы отопления на твердом топливе:

  • чтобы избежать появления конденсата, температурная разница подачи и обратки не должна превышать 20 ⁰С;
  • следует установить приборы защитные, которые будут регулировать давление теплоносителя по всему контуру;
  • также рекомендуется включить в обвязку автоматические приборы, отвечающие за регулировку мощности, температуры жидкости в системе.

Эти правила лучше всего действуют в системах с движением теплоносителя принудительным. Кратко рассмотрим схемы обвязки твердотопливных котлов. Но перед этим несколько слов о группе безопасности в системе отопления.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Плюсы и минусы твердотопливного котла

Отопительные котлы на твёрдом топливе выгодно отличаются от альтернативных моделей:

  • дрова стоят дешевле газа и электроэнергии;
  • на растопку идут и древесные отходы — стружка или опилки;
  • помещение прогревается равномерно и остывает дольше;
  • котёл легко подключить и к ГВС, и к отопительной сети;
  • оборудование экологично и имеет высокий КПД до 85%.

Недостаток конструкции в необходимости постоянно следить за тем, чтобы котёл не перегревался. Дрова подкладывают вручную по мере прогорания топлива. Одной загрузки в котёл в среднем хватает на 2—4 часа. Кроме того, котёл нуждается в регулярной чистке из-за быстрого скапливания сажи в дымоходе и на стенках корпуса.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры. Для изготовления такого прибора нужны:

  • труба и лист из стали толщиной 4 мм;
  • профтрубы, прутья металлические сечением 2 см;
  • электродоты;
  • вентилятор;
  • кирпичи огнеупорные;
  • автоматический регулятор температур;
  • крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

  • бочка из металла (объем – 200 л);
  • стальной лист толщиной 3-5 мм (для создания топки);
  • металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
  • труба Г-образной формы (диаметр – 20 мм);
  • колосник;
  • дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Видео об альтернативных источниках отопления

Ролик об изготовлении ветрогенератора своими руками:

Видео о комбинировании альтернативных источников для получения электричества в небольшом загородном доме:

Небольшое видео об использовании теплового насоса:

Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент – монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Правила сборки и эксплуатации системы, в которой электрокотел с твердотопливным котлом

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали. (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Существует ряд требований относительно устройства топки:

  • в помещении необходимо установить окно для проветривания;
  • установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно

Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

  • постоянное сечение на всей протяженности трубы;
  • диаметр шахты для бытовых моделей в пределах 15–20 см;
  • отсутствие наклонов или изгибов;
  • запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата

Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления

Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата

Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты

Механизм подключается к центральному водопроводу.

Принцип работы котла длительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

Универсальность топлива

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Правила установки

Плюс такого оборудования в том, что для него не нужно получать разрешение в соответствующих органах. Установить его можно своими руками и при этом не потребуется изучать техническую литературу и покупать дорогостоящий инструмент.

Основное требование при монтаже отопительных агрегатов на твердом топливе — наличие отдельного помещения. Тт котлы при работе в любом случае будут выделять копоть, дым и угарный газ. В жилых или даже подсобных помещениях им не место.

При оборудовании котельной следует придерживаться следующих правил:

  1. Топка котла должна располагаться на расстоянии более 1 м от стены.
  2. В стене на высоте 50 см от пола и 40 см от перекрытий нужно смонтировать вентиляционные шахты.
  3. В котельной нельзя хранить твердые и жидкие материалы, способные легко воспламеняться.
  4. Площадка под зольником закрывается большим металлическим листом.

https://youtube.com/watch?v=kOKhfk_ol-o

Также в месте монтажа отопительного оборудования нужно оборудовать проем для вывода дымохода. Размеры проема и конфигурацию трубы можно узнать в документации к оборудованию. После монтажа дымохода все стыки нужно тщательно закрыть герметиком.

Полезные рекомендации

  • Даже если вы отлично продумали всю систему отопления и поставили крутейшее оборудование, система будет все равно работать с перебоями, если своевременно ее не чистить.
  • Предохранительный клапан в систему отопления с ТТ котлом обязательно нужно устанавливать, в таком случае при перегреве клапан сольет излишки теплоносителя в специальную емкость или канализацию.
  • Если вы хотите расходовать меньше топлива и грамотно использовать тепло выделяемое котлом, то вам точно стоит установить теплоаккумулятор.
  • Если в вашем регионе частенько отключают электроснабжение, то стоит позаботиться об установке бесперебойного источника питания. В таком случае даже после отключения электричества циркуляционный насос будет гонять теплоноситель несколько часов, а значит система не вскипит.

Мы надеемся, что наша статья было для вас полезной и информативной, теперь вы знаете, как выполняется монтаж котла отопления в частном доме. Всего вам доброго!

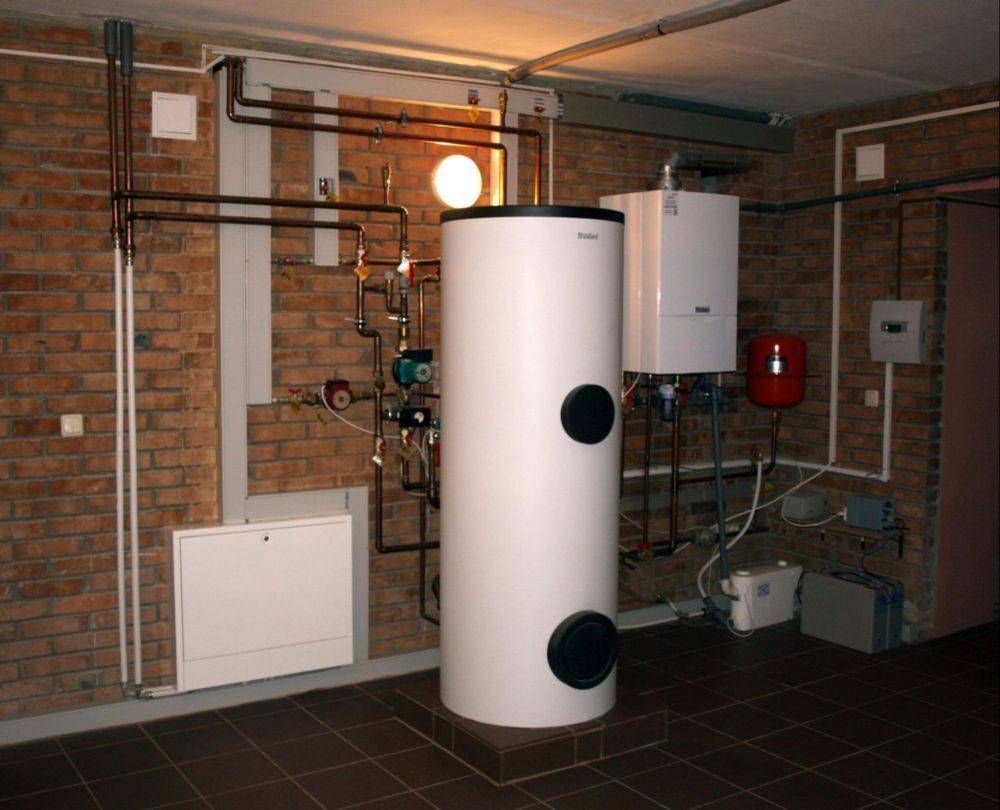

Для чего нужны топливные аккумуляторы

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

  • Простые – не имеющие внутри дополнительных узлов.
  • Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Воздушное отопление с помощью твердотопливного котла

Твердотопливный котел для воздушного отопления

Альтернативой водяному теплоснабжению являются твердотопливные котлы воздушного отопления. Они отличаются не только типом теплоносителя, но и конструкцией. Для формирования циркуляции теплых потоков воздуха в твердотопливных котлах воздушного отопления установлена система труб.

Они предназначены для отопления небольших помещений. Так как нагрев воздуха происходит за счет системы каналов в конструкции котла – таким способом нельзя поддерживать температуру в других комнатах дома. Преимуществом подобного теплоснабжения является ненадобность составления схемы для системы отопления с твердотопливным котлом

Важно правильно выбрать месторасположение конструкции в помещении, чтобы происходил равномерный нагрев воздуха

Особенности эксплуатации и работы твердотопливных котлов для воздушного теплоснабжения заключаются в следующем:

Минимальные первичные траты для организации отопления. В отличие от комплектации твердотопливных котлов для водяного отопления трубами и радиаторами, для установки воздушного теплоснабжения достаточно приобрести только печь;

Мобильность конструкции. Судя по отзывам твердотопливные котлы отопления можно быстро установить в другой комнате

Важно, чтобы там был дымоход для подключения к котлу;

Возможность самостоятельного изготовления. Важно лишь правильно выбрать схему конструкции и материал

Но многие самодельные твердотопливные котлы для отопления имеют худшие характеристики, чем заводские модели.

Еще одним недостатком этого типа оборудования является отсутствие в модельном ряде двухконтурных твердотопливных котлов для теплоснабжения. Есть варианты установки бака косвенного нагрева на дымоходную трубу, по аналогии с банными печами. Но объем емкости будет недостаточно велик для обеспечения ГВС.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
