Солнечные коллекторы для отопления

Пуско-наладочные работы солнечного коллектора

После окончательного монтажа приступают к вводу устройства в эксплуатацию, для чего реализуют последовательные операции:

1. Заполняют установку водой через дренажные отверстия в нижней части радиаторов (до тех пор, пока из дренажной трубы аванкамеры не польётся водный состав);
2. Подсоединяют аванкамеру к системе ХВС и регулируют уровень рабочей жидкости;
3. Проверяют устройства на герметичность и переходят к эксплуатации климатической установки.

Изготовленный таким образом солнечный коллектор, позволит получить существенную экономию энергоресурсов и повысить уровень комфорта в сооружении.

Плюсы и минусы

Как у любого технического устройства, так и у солнечного коллектора, есть свои плюсы и минусы, как по возможности использования и эксплуатации, так и по иным параметрам и показателям. В зависимости от конструкции устройства, плюсы и минусы, разнятся, поэтому необходимо их рассмотреть в отдельности друг от друга.

Плоские солнечные коллекторы.

Достоинства использования:

1. При использовании в южных регионах с теплым климатом, наилучшие показатели в соотношении цена – производительность;
2. При осадках в виде снега, имеют способность к самоочищению;
3. Обладают высоким КПД, при использовании в летний период;
4. Относительно низкая стоимость, в сравнении с аналогами другой конструкции.

Недостатками являются:

1. Значительные тепловые потери, вызванные конструктивными особенностями устройства;
2. Низкий КПД при работе в осенне-весенний период;
3. Сложность транспортировки и монтажа готовых изделий;
4. Высокая парусность конструкции, создает опасность повреждения ее элементов, в процессе эксплуатации;
5. Сложность и трудозатратность выполнения ремонтных работ.

Вакуумные солнечные коллекторы.

Достоинства использования:

1. При использовании в регионах с холодным и умеренным климатом, наилучшие показатели в соотношении цена – производительность;
2. Незначительные тепловые потери, в процессе эксплуатации, в сравнении с аналогами другой конструкции;
3. Способность работать при низких и отрицательных температурах окружающего воздуха;
4. Способность работать при низкой солнечной активности в утренние и вечерние часы, а также при отсутствии прямых солнечных лучей (пасмурная погода);
5. Легкий и удобный монтаж, транспортабельность конструкций;
6. Надежность в процессе эксплуатации.

Недостатками являются:

1. Относительно высокая стоимость;
2. Жесткие требования к монтажу, определяющие расположение коллектора в пространстве по отношению к поверхности земли.

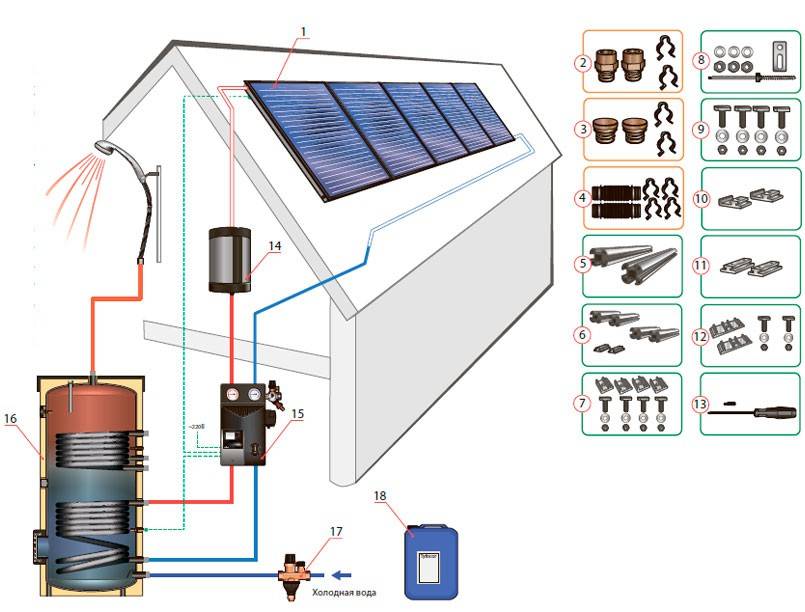

Гелиосистема для нагрева воды

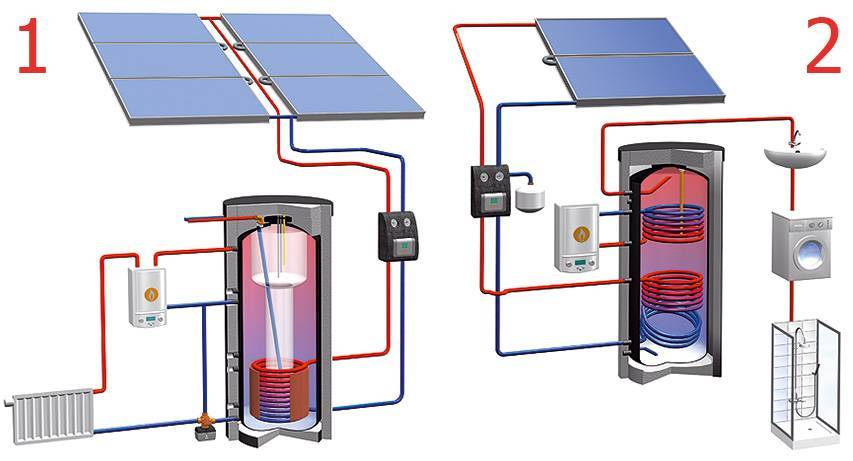

При использовании солнечных коллекторов в системах горячего водоснабжения и сетях подогрева воды в бассейнах, конфигурация сети, аналогична сетям отопления, с той лишь разницей, что это может быть полностью отдельная система или являющаяся частью общей системы отопления дома.

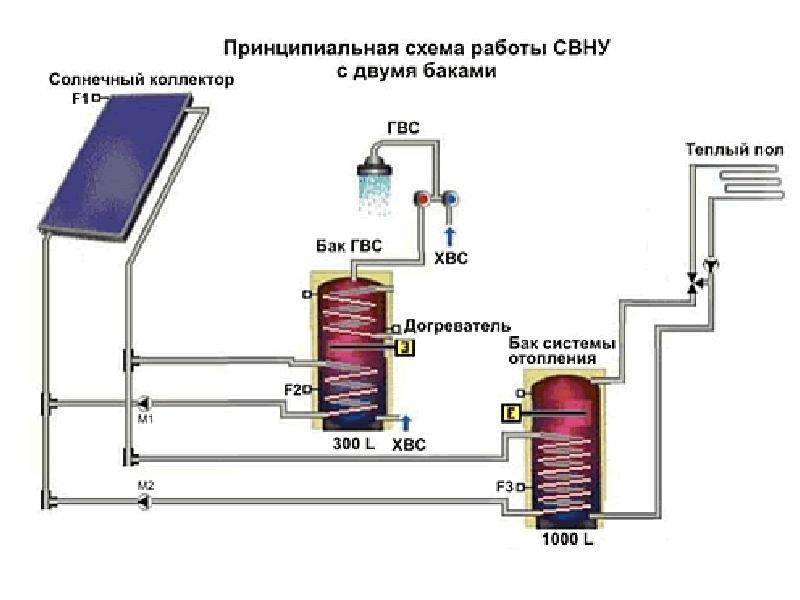

В каком качестве работает гелиосистема, зависит от количества контуров, смонтированных при ее разработке. На схеме, приведенной выше, рассмотрен вариант устройства системы горячего водоснабжения в общей системе отопления дома площадью 200 м2 и более, когда гелиосистема является дополнительным источником получения тепла.

Эффективность отопления от солнечной энергии

Солнечные батареи применяются чаще всего как источник возобновляемой и бесплатной энергии. Поэтому в целях отопления дома эффективны они будут для электрических систем отопления, а также для нагрева воды. В комплект солнечных батарей входит:

• обыкновенный преобразователь;
• преобразователь переменного тока в постоянный;
• датчик уровня заряда батареи;
• система отбора мощности;
• панели и аккумулятор.

Отопление для дома можно сделать на основе электрических обогревателей. при этом можно выбрать красивые настенные радиаторы с датчиками и регулировкой температуры. чтобы достичь наибольшей экономии. Также удобно использовать такую систему, как теплый пол. В этом случае нагрев будет равномерный, а распределяться в помещении будет путем движения потоков воздуха. По эффективности система не будет уступать радиатору или конвектору. А при использовании батарей с большой мощностью (мощность можно наращивать, добавляя панели), можно использовать энергию для нагрева воды. Комплект солнечных батарей для дачи или загородного дома в этом случае будет не только экономным, но и полезным, особенно на участках, где существуют перебои с подачей воды, или ее отключают на лето.

Чтобы нагрев воды и подача электричества в дом поступали с максимальной выгодой, солнечная батарея устанавливается на крыше дома. Нагрев панелей в этом случае будет максимально эффективным. От пластин ведут две батареи, по одной холодная вода поступает к батарее, нагревается и поступает во внешний теплообменник. Далее в котел и распределяется к душу или раковине. Если солнечная батарея довольно большая можно попробовать подключить радиаторы с теплоносителем в виде воды. Для этого потребуется большой котел или бак, электрический насос и ТЭН.

Если от солнечной энергии будет работать и источник горячей воды, то необходимо рассчитать мощность и для него. В среднем 1 квадратный метр площади панели на человека. Примерно по такой же формуле рассчитывается и затраты на теплый пол, один квадратный метр панели на 10 квадратных метров пола.

Если в году не так много солнечных дней, преобладают пасмурные дни и долгая зима, лучше использовать солнечную энергию, как дополнительный источник электричества. Также для эффективной работы следует убрать возможные помехи (тень от деревьев) или исключить близость высоток. Для установки оборудования и монтажа панелей можно воспользоваться видео инструкцией.

6 Самостоятельное изготовление

Так как солнечный коллектор стоит немало, многие люди принимают решение изготовить его своими руками. Это вполне реально, но требует точного следования всем правилам. Наиболее прост в изготовлении прибор, работающий на воде.

Сначала нужно изготовить корпус устройства. Можно использовать один из материалов, который есть в наличии: дерево, чёрный или цветной металл. Деревянный каркас — самый бюджетный вариант. Размеры стоит подбирать исходя из запланированного места установки и назначения прибора.

Затем внутрь корпуса кладут утеплитель, а сверху него — медную трубку в форме змеевика. Для увеличения КПД под трубку можно положить слой фольги. Она повысит температуру внутри корпуса, а также понизит теплопотери в нижнюю сторону коллектора.

Использование солнечных коллекторов может стать одним из лучших решений в выборе системы отопления для частного дома. Потратиться нужно лишь на планирование и на установку самого устройства, а дальше уже природа предоставит энергию для отопления. Это позволит существенно снизить общие затраты на обслуживание здания, к тому же будет эффективно в любое время года.

Период окупаемости гелиосистемы

Понять, как быстро окупаются дорогостоящие солнечные коллекторы, поможет несложный расчет. Например, это будет плоское устройство площадью 2 «квадрата» суточной производительностью 6,4 кВт·ч тепла.

Когда главным источником тепловой энергии является электрокотел, то выработанный им киловатт-час обойдется в 5 рублей (согласно ценам 2017 года), а это означает, что ежесуточно экономия на электропитании при эксплуатации плоского устройства составит 6,4х5=32 рубля, а срок окупаемости при цене устройства 20 тысяч – 625 дней (20000:32=625).

Когда основной источник тепла – газовый агрегат, киловатт-час энергии будет стоить 0,7 рубля, а суточная экономия – 6,4х0,7 = 4,48 рубля. Период окупаемости увеличится до 4464 дней или 12 лет. Если учесть, что средний срок эксплуатации коллектора составляет не больше 15 лет, то можно сделать вывод, что в данном случае гелиосистема не окупится никогда.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

• Пластину часто засыпает снегом, особенно в безветренную погоду.
• Имеют место большие теплопотери из-за низкой температуры.
• Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

• Снег на нем задерживается редко, только при сильном обледенении.
• Безвоздушное пространство позволяет сохранить 95% энергии.
• Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

• региона, в котором эксплуатируется оборудование;
• нужд владельца — ГВС, отопление или то и другое;
• роли коллектора — основное это оборудование или дополнительное;
• места установки и уровня наклона конструкции;
• площади помещения;
• сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

• Установить дополнительный резервуар для горячей воды.
• Использовать излишки для подогрева бассейна.
• Сбросить нагревшуюся воду небольшими порциями в грунт.
• Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Последовательность монтажа гелиосистемы для отопления от солнца

После покупки или изготовления своими руками солнечного коллектора для отопления дома можно приступать к его установке.

Монтаж начинается с установки накопительного бака емкостью 20-40 л. Можно также использовать несколько небольших резервуаров, которые соединены в последовательную цепочку с помощью труб. Бак следует утеплить во избежание быстрой потери тепловой энергии. Накопительная емкость располагается в самой высокой точке. При этом следует учитывать, что при заполнении системы жидкостью конструкция будет иметь значительный вес, что потребует усиления перекрытия в месте ее расположения.

Далее выполняется монтаж своими руками солнечного коллектора для нагрева воды, который располагается на южной стороне здания под углом относительно линии горизонта в 35-45°. Затем система обвязывается трубами, что необходимо для получения замкнутого гидравлического контура. Для этого используются дюймовые или полудюймовые элементы. Детали меньшего диаметра применяются для организации напорной части системы. Трубы должны быть заизолированы, что снизит вероятность тепловых потерь.

Чтобы коллектор качественно работал необходимо правильно произвести сборку и монтаж конструкции

По завершении монтажа выполняется испытание системы. Ее наполнение происходит через патрубок в нижней части коллектора, что исключит вероятность образования воздушных пробок. Теплоноситель поступает в накопительную емкость до достижения оптимального уровня, что регулируется с помощью поплавкового клапана. Нагретая жидкость будет подниматься в аванкамере и поступать в систему отопления. Естественная циркуляция происходит до тех пор, пока не выровняется температура жидкости, поступающей в радиатор, и той, что выходит из коллектора.

При обустройстве гидравлической системы предусматривается установка запорной арматуры, которая препятствует обратной циркуляции теплоносителя в накопитель из коллектора. Такое явление происходит при снижении температуры окружающей среды, что характерно для вечернего или ночного времени суток.

В быту и на работе

Применение гелиоустановок решает проблемы с отоплением при ограниченном доступе к газу или электричеству, при недостаточной мощности центрального электроснабжения; в качестве вспомогательной системы отопления, горячего водоснабжения дома, коттеджа, дачи, бассейна позволяет сэкономить значительные средства владельцам. Область применения самая различная:

• отопление производственных помещений;
• отопление и горячее водоснабжение жилых зданий, предназначенных для постоянного и временного проживания.
• отопление учреждений здравоохранения, туристических баз, спортивных комплексов, небольших автономных магазинов.
• обогрев открытых и закрытых бассейнов;
• отопление и горячее водоснабжение временных жилых и рабочих помещений.

Классификация по температурному режиму

Солнечное оборудование для дома часто классифицируют по типу теплоносителя. Сегодня на мировом рынке можно встретить жидкостные и воздушные системы. Кроме этого, коллекторы разделяют по температурному режиму работы, то есть применяется классификация по максимальной температуре нагрева рабочих элементов. Выделяют следующие типы систем:

• низкотемпературные — теплоноситель для солнечных коллекторов разогревается до 50℃;
• среднетемпературные — температура циркулирующей жидкости не превышает 80℃;
• высокотемпературные — максимальная температура материала-теплоносителя может подниматься до 300 градусов.

Первые два варианта больше всего пригодны для домашнего использования, тогда как модели коллекторов с высокотемпературным режимом работы чаще применяют в производственной и промышленной отрасли хозяйства. Это обусловлено тем, что в высокотемпературных системах нагрева воды сам процесс трансформации солнечной энергии в тепло достаточно сложный. При этом такие гелиоустановки занимают большие площади. Не каждый собственник «дачной» недвижимости может позволить себе подобную роскошь.

Плюсы и минусы

Коллекторы имеют немало как достоинств, так и недостатков – многие из них уже были разобраны, но стоит кратко подытожить сказанное. Начнём с достоинств:

Сокращение потребления энергии из других источников, а значит одновременно сокращение расходов и увеличение автономности дома.
Смонтировать коллектор на крыше несложно, сделать это можно даже своими силами.
Длительный срок службы: работать устройство может десятилетиями, так что окупит своё приобретение несколько раз.
Простота эксплуатации – не нужно постоянно контролировать работу коллектора, достаточно обращать на него внимание изредка.
В случае поломки почти всегда повреждённый элемент можно заменить быстро и недорого.
Экологичность и безопасность – солнечные коллекторы не загрязняют окружающую среду.

Недостатки коллекторов:

• Довольно высокая стоимость и длительный срок окупаемости. В последнее время цены на коллекторы падают, так что эта проблема становится всё менее актуальной.
• Зависимость от погоды и времени года, необходимость ориентироваться или на летнюю, или на зимнюю производительность. Как следствие, значительную часть года энергии будет либо слишком много, либо слишком мало, и обе проблемы придётся решать.
• Требовательность к расположению, ориентации и углу наклона – не на каждом доме коллектор можно разместить так, чтобы он выдавал близкую к заявленной производительность.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

• Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
• Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

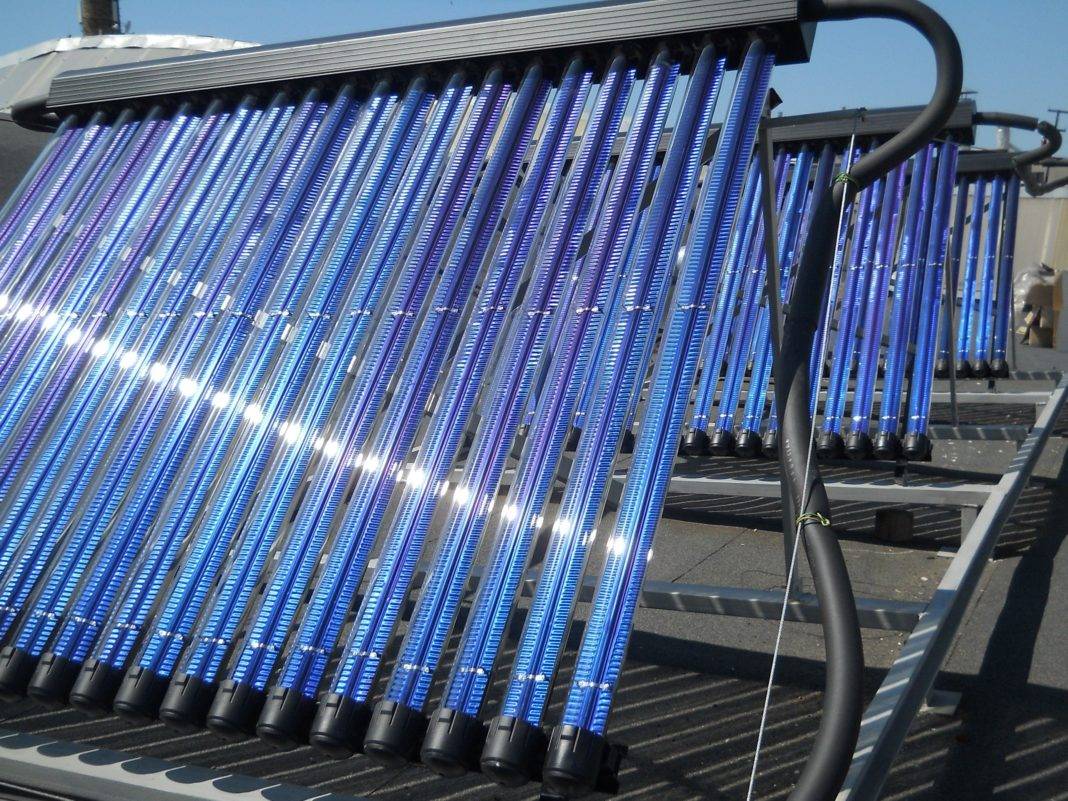

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

• Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
• Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
• Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

• В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
• Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
• При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Рабочая площадь

Производительность коллектора имеет прямую зависимость от площади его рабочего поля и степени освещения, Поэтому площадь следует рассчитывать на основе летней нагрузки: затраты на горячее водоснабжение, поддержку системы, предотвращающую конденсацию, и так далее. Всё это можно рассчитать собственноручно: для этого проще всего воспользоваться онлайн-услугой, указав количество обитателей, уровень потребления горячей воды и угол наклона, под которым возможно установить солнечный коллектор.

Для отопления в зимний период рабочая площадь аппарата, должна быть в 2– 2,5 раза больше. Более точное устанавливается специалистом, который учитывает степень утепления, особенности здания и тому подобное.

Обзор лучших моделей

Лучшие коллекторы

Среди плоских конструкций наилучшей считается FPC-2200. У этого устройства активная площадь составляет 2,1 квадратных метра. Коэффициент полезного действия, если правильно установить изделие, будет достигать 94%. С его помощью можно достичь температуры теплоносителя в 135 градусов, наибольшее давление в системе будет составлять 1МПа. Без каркаса устанавливать запрещено. Стоит порядка 30 тысяч рублем.

Лучшим воздушным коллектором считает SOLARVENTI SV3, он способен работать полностью в автономном режиме. Предназначен не только для жилых помещений, но и для складов, разного рода иных технических помещений. Максимальная площадь, которую он может обогревать составляет всего лишь 25 квадратных метров. Изделие отличается компактными габаритами, масса составляет около 6 см, его разрешается устанавливать как в горизонтальном, так и в вертикальном положении. Стоит достаточно дорого – 40 тысяч рублей.

На сегодняшний день вакуумные модели на российском рынке не представлены. Такой коллектор будет хорошим дополнением к стандартной отопительной системе дома или квартиры.
