Как сделать дымоход в частном доме своими руками варианты конструкций и их реализация

Основные достоинства дымоходов из стали

У стальных дымоходных труб есть ряд преимуществ:

• гладкие внутренние стенки, которые предотвращают скапливание сажи и копоти;
• применимы в жилых помещениях и парных в банях;
• работы по ремонту можно проводить в любое время года;
• в случае качественного монтажа и последующего утепления будет собираться минимальное количество конденсата;
• большая устойчивость к пагубному воздействию выходящего отработанного газа;
• отличная прочность;
• большой срок службы;
• малая стоимость, значительно дешевле кирпича;
• абсолютное соответствие требованиям пожарной безопасности.

Благодаря всем перечисленным достоинствам потребители все чаще предпочитают останавливать свой выбор на стальных трубах для дымоходов.

Более того, в сравнении с дымоходами из кирпича и других материалов, монтаж стальной трубы выполняется намного проще.

Следовательно, стальная труба для дымохода будет во всех отношениях наилучшим вариантом, особенно, при установке своими руками. Нужно лишь определиться с типом системы.

Сила тяги

Факторы, влияющие на силу тяги:

• высота трубы;
• состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
• наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
• установка дефлектора;
• качество утепления;
• подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Обязательные условия

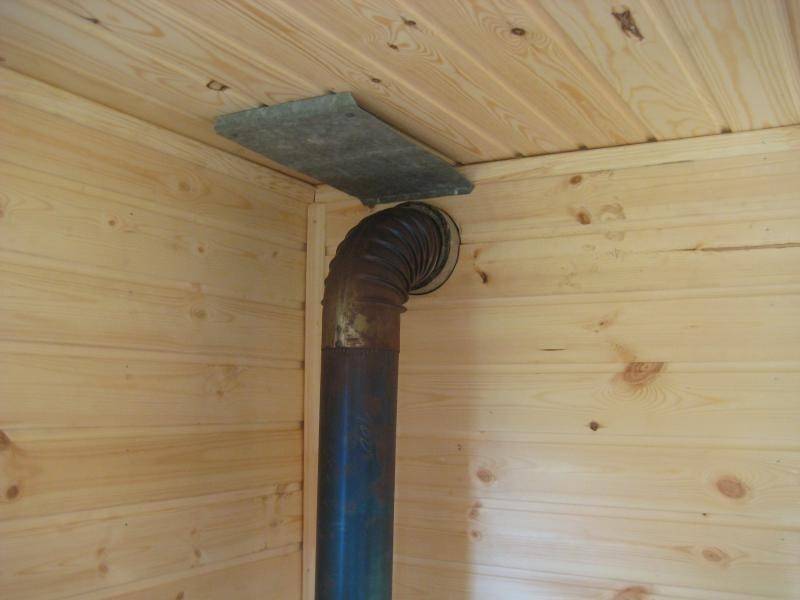

Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.

В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.

Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.

Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.

Как сделать правильный дымоход для газового котла своими руками?

Здравствуй, дорогой собеседник!

Каждый из нас с детства знает о вреде угарного газа. Это коварное вещество не имеет запаха и цвета и проникает в организм человека абсолютно незаметно.

В крови молекулы СО взаимодействуют с гемоглобином и образуют карбоксигемоглобин, соединение, блокирующие попадание кислорода в ткани. Надышавшись угарным газом люди просто засыпают, чтобы больше никогда не проснуться.

Сейчас, когда загородное строительство в каждым годом набирает обороты, вопрос организации правильной системы отопления вновь становится насущным. Самое популярное сырье для обогрева в 21 веке — природный газ.

Предлагаю узнать, как правильно установить дымоход для газового котла и не допустить ошибок при его самостоятельном монтаже.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении. Желательно установить минимальное количество горизонтальных участков

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

Общие правила установки

Выясняя, как правильно сделать самостоятельно дымоход в доме, нужно ориентироваться на определенные правила. Итак:

• Установка элементов выполняется строго снизу вверх.
• Скрепление труб между собой выполняется только по принципу установки внутренней части в последующую. Таким образом, обезопасим дымоход от попадания конденсата.
• Использование хомутов обязательно при скреплении деталей с тройниками, отводами и тому подобное.
• Учитывайте, что места стыковок нельзя размещать в зоне ответственности перекрытий.
• Для монтажа тройников пользуйтесь кронштейнами.
• Устанавливать крепления нужно не реже чем 1 раз за два метра.
• При монтаже и креплении отрезков, проверяйте, нет ли прогиба.
• Не допускайте соприкосновения трубы с коммуникациями.
• При проводке канала в местах перекрытий, делайте отступы в 150 мм. для изолированных труб, и 300 мм. для «голых» труб.
• Не допускайте создания «лежачих» участков, более чем трех метров.

Ориентируясь на эти правила, вопрос, как построить правильный дымоход, серьезных опасений вызывать не будет. В целом дымоходы для дома могут отличаться по параметрам, однако большая часть перечисленных правил, применима ко всем.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

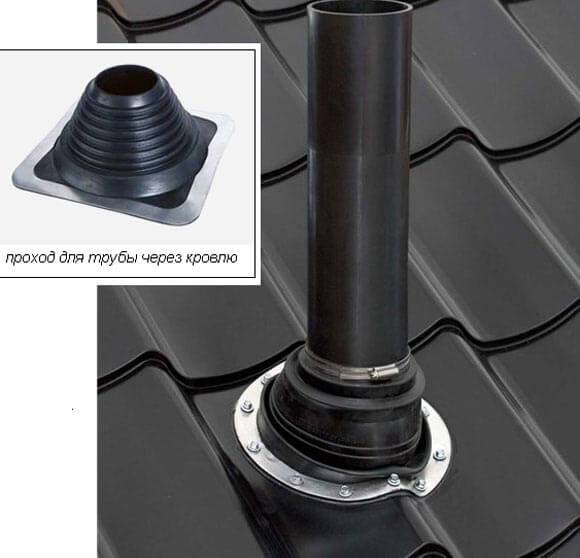

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения

Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания

Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом

Выполнение поворотов и наклонов

Если перечень всех работ по установке дымохода вы делаете собственноручно, то особое внимание стоит обратить на повороты и наклоны труб. От качества их выполнения будет зависеть то, насколько свободно по системе будет проходить дым, и как хорошо будет удерживаться тепло в доме.. Однако не нужно бояться преждевременно, так как монтаж труб из стали с поворотами будет значительно проще монтажа кирпичного дымохода.

Однако не нужно бояться преждевременно, так как монтаж труб из стали с поворотами будет значительно проще монтажа кирпичного дымохода.

Если у стальной трубы будет один или несколько поворотов, то стыковку отдельных их частей можно производить под различными углами.

Чаще всего приходится делать три угла резки:

• Рассечение ровного отрезка трубы под углом 75º. Это даст возможность сделать соединение под углом 150º (потребуется разрезанные отрезки трубы развернуть и состыковать по диагонали).
• Если сделать разрез под углом в 60º, будет возможность сделать поворот в 120 º.
• При разрезании трубы под углом в 45º, можно будет сделать поворот под прямым углом.

Не менее важным является и устройство наклонов. К примеру, если стальная труба, проложенная от печи до стены, будет иметь малый уклон, то из-за этого не получится сделать достаточную тягу для отвода дыма.

В результате получится, что весь дым будет собираться в помещении, пока труба не прогреется достаточно.

Несложно сделать вывод, что своими руками все работы осуществить не так уж и проблематично. Однако по возможности все же обратитесь за помощью к настоящим мастерам, так как неопытный человек всегда может спровоцировать возникновение пожара, как в бане, так и в частном доме.

Не забывайте и о проведении постоянных чисток. Для этого подойдет щетка, а если у труб присутствует много поворотов, то потребуется гибкий толстый трос. Все это также легко можно сделать самому.

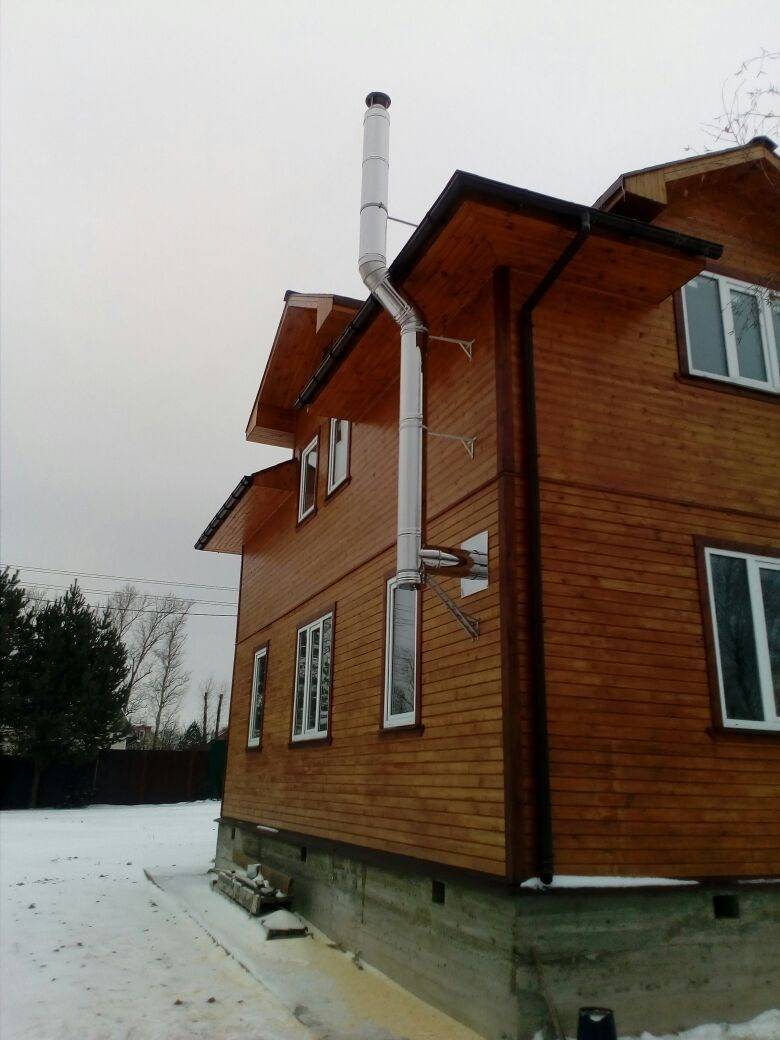

Дымоход через стену дома

Мы привыкли к классическому варианту установки дымохода – через крышу. Но в последнее время все чаще встречается другой способ – через стену. Когда дом уже построен, а отопительное оборудование еще не установлено, установка дымохода через стену является закономерным решением. И при замене отопительной системы это тоже вариант. Особенно если старый дымоход совсем плох, а по крыше лазить — разбирать — не хочется. Но и в строящихся зданиях то и дело проектируют дымоход, проходящий через стену дома.

Плюсы решения

• Пожаробезопасность. Давно нечищеная труба накапливает сажу, которая является весьма горючим материалом. Вспыхнувший снаружи дымоход куда безопаснее для дома, чем внутренний. Особенно если дом кирпичный.
• Снижение опасности задымления. Как мы увидим далее, наружный дымоотвод имеет маленький отрезок внутри дома, а основная часть снаружи. Поэтому при правильном монтаже задымление маловероятно.
• Отсутствие необходимости кровельных работ. Далеко не все жаждут устроить в своей крыше дырку. Если дымоход вписывается в общий архитектурный стиль дома, то он предпочтительнее.
• Экономия места в доме. Немного, но все же. В основном речь идет о верхних этажах. Ведь через мансарду не проходят никакие трубы, значит там смело можно обустраивать дополнительное жилое помещение.
• Всего один проход через стены дома, вместо нескольких через перекрытия и крышу. Экономим материалы, и в какой-то степени силы, ведь лазить по крыше совсем не легко.

Минусы решения

Требуется надежная фиксация, что бывает трудно соблюсти и реализовать. Особенно для высоких коттеджей и старых деревянных домов.
Возникновение парусности. Если дымоход пришлось поднимать на большую высоту, ветер становится для него опасным. Необходимо как можно более тщательно крепить конструкцию к стене.
Нарушение архитектуры дома

Это чисто эстетический недостаток, далеко не все обращают на него внимание. Но все же новенькую лубяную избушку не украсит труба, идущая вдоль стены.

Прежде чем начинать самостоятельный монтаж или нанимать бригаду, следует определиться с материалом труб. Итак, что же выбрать?

Кирпичная труба с гильзованием

Это хороший вариант для любого дома, даже деревянного. Но установка такого дымоотвода сложна. Хотя и выглядит эстетично.

Одноконтурная труба из нержавеющей стали

Вроде бы простой вариант, и недорогой. Но следует учитывать, что на улице эта труба должна быть утеплена. Значит, мы получаем дополнительный фронт работ и не совсем приятный внешний вид (если говорить о недорогом варианте).

Керамические трубы с уже готовой оболочкой из блоков являются одним из самых хороших вариантов. Они обладают повышенной жаростойкостью, теплопроводны, в них не копится сажа и конденсат. В конце концов, они выглядят прекрасно. Но есть одно большое «Но» — цена. Использовав их, вы получите достаточно дорогой дымоход.

При выборе труб необходимо ориентироваться на диаметр. Для каждого котла в техническом описании должна быть информация по допустимому диаметру сечения

Важно, чтобы он был больше диаметра патрубка котла. Можно также ориентироваться на паспортную мощность:

• До 3,5 кВт – диаметр внутренней трубы сэндвича 80 мм
• До 5,2 кВт – 95 мм и более
• Более 5,2 кВт – от 110 мм

Минимальная высота дымохода должна всегда быть 5м. Даже для маленьких строений. Если же у вас высокий дом, то воспользуйтесь правилом со схемы: Это поможет вам обеспечить хорошую тягу в отопительном приборе и избежать задымления. Для удобства расчетов предлагаем таблицу:

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Какую трубу лучше сделать

При монтаже дымохода своими руками главная проблема – какой материал для сэндвича выбрать.

Есть две разновидности стали: оцинкованная и нержавеющая. Первая стоит дешевле, но непригодна для эксплуатации при высоких температурах. Поэтому для банного дымоотвода лучше выбирать нержавейку. При этом, стоит брать самый дорогой сплав (AISI 310S). Он выдерживает температурный режим до 1000 градусов Цельсия.

В целях экономии некоторые самостоятельно комбинируют два вида стали – для внутреннего слоя используют нержавеющую, а для внешнего кожуха — оцинкованную.

Кроме выбора материалов, перед началом работ нужно определиться с типом конструкции: нужно ли выводить дымоход через крышу или можно сделать выход через стену.

В некоторых банях куда удобнее вывести дымоотвод через стену – так длина сэндвича получается гораздо короче, а значит, потребуется меньше материалов. Но это мнимая экономия.

Температура нагрева банной печи куда выше, чем обычного котла в жилом помещении. А горизонтальный способ монтажа является более пожароопасным. Таким образом, лучше потратить лишнюю сумму на дополнительные стальные метры, но при этом защитить свою баню от возгорания.

Основные параметры

Плюс магазинных моделей дымоходов из оцинкованной стали состоит в том, что производители выпускают широкий ассортимент размеров. Кроме того, среди заводской продукции можно найти двухконтурные, снабженные термоизоляцией, гофрированные, обладающие повышенной гибкостью и одноконтурные. Изготовляя самодельный дымоход, приходится ограничиваться только одноконтурными трубами. Чтобы система дымоудаления работала эффективно, следует учесть следующие параметры:

1. Размер сечения трубы. Чтобы дым выходил из топки черед дымоход, нужно правильно подобрать диаметр трубы. Слишком тонкая труба не обеспечивает должного уровня, в связи с чем может образовывается обратная тяга. Дымоход большого диаметра, напротив, выводит продукты сгорания выходят в атмосферу слишком быстро, поэтому увеличивается расход топлива и энергопотери. Чем больше поворотов в конфигурации канала дымоудаления, тем толще должна быть труба. В большинстве случаев подходит труба из оцинкованной стали диаметром 100 мм. Рекомендованное сечение трубы дымохода для котлов разной мощности:

2. Материал. Трубы для дымохода изготавливают из листового металла. Этот материал должен обладать высокой устойчивостью к коррозии и влаге и высокой температуре. Поэтому простой оцинкованной стали недостаточно, так как температура в дымоходе твердотопливных печей и каминов превышает 500-700 градусов. Поэтому для изготовления труб используется металл с повышенной термостойкостью и сопротивляемостью к коррозии.
3. Толщина стенок. Срок эксплуатации дымохода из стальной трубы зависит от толщины используемого металла. Используется листы стали толщиной 0,25-1,0 мм. Чем выше температура выходящих из топки газов, тем толще нужно брать металл.

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

• напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
• мощность работы устройства зависит от конструктивных особенностей воздушного канала;
• для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха

Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно

Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

Фото дымоходов для печи

Домовладельцы, как правило, со всей серьезностью подходят к организации отопления в своем жилище, выбирают наиболее безопасные модели котлов, обращаются к опытным печникам. Однако, иногда упускают из вида то, что некорректный монтаж дымохода зачастую даже более опасен.

Дымоходная труба – важнейший элемент отопительной системы в частном доме, сборка которой выполняется согласно строительным нормам и требованиям пожарной безопасности. Установка дымохода, выполненная без соблюдения этих правил, чревата необратимыми последствиями – возникновению пожара или в доме отравлению угарным газом. Сегодняшняя статья расскажет про виды дымоходов, устройство и способы монтажа.

Дымоходная труба служит для переноса дыма и продуктов горения в атмосферу, она начинается от вводного патрубка отопительного прибора в доме и заканчивается выше конька крыши защитным зонтиком. В частном строительстве в основном используют следующие виды:

Материал, из которого выполнен дымоход, правильно подобрать можно, исходя из трех факторов: соответствие материалу отопительного прибора, низкая теплопроводность и герметичность соединений.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

• кирпич первого сорта;
• строительный состав;
• уровень;
• веревка для направляющей;
• лестница;
• схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Установка дымохода

Монтаж дымохода своими руками происходит в строгой последовательности проведения операций. Он включает в себя:

установку отопительного прибора, важно знать диаметр его выпускного коллектора и место его расположения;
подбирается труба из металла или керамики соответствующего диаметра или превышающего его;
устанавливается вертикальная труба с нужными техническими характеристиками;
в ее нижней части делается ниша для выбора сажи;
при помощи углового соединения, диаметр которого должен превышать диаметр трубы происходит ее крепление к выпускному коллектору;
на верхнюю часть трубы устанавливается специальный козырек, предотвращающий попадание внутрь конструкции дождя, снега и так далее.

Основные этапы расчета

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт – 14 ×14 см;
• 3500–5200 Вт – 14×20 см;
• 5200–7200 Вт – 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

• проходы через кровельный пирог должны быть пожаробезопасны;
• подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.
