Сварка металлических труб отопления: технология и полезные советы

Сварка меди

Пропан-бутановая горелка

Газовая сварка ацетилен-воздушной смесью допускается только для труб диаметром больше 108 мм. Такие трубы в отоплении домов и квартир не используются. Сваривание меди, по сути, ничем не отличается от других материалов. Суть же везде одна – формирование плавильной ванны и ее подпитка. Метод применяется в редких случаях.

Медные системы отопления паяют двумя способами:

жесткая пайка медных труб отопления.

Также именуемая как высокотемпературная. Это менее технологичный способ. Пропан-бутановой горелкой соединённые детали нагреваются докрасна, а потом по стыку проводят проволокой с припоем. Она плавится, и пропой просачивается внутрь соединения. После остывания получается надежный узел с превосходными механическими характеристиками. Минус один – стык меняет свой цвет и становится темнее. Вся эстетика медной системы сводится на нет, притом, что иногда она становится чуть ли не решающим фактором выбора этого материала;

мягкая пайка.

Этот метод характеризуется тем, что температура пайки ниже. Этот эффект достигается благодаря тому, что соединение смазывается флюсом. Таким методом можно паять только системы, по которым будет циркулировать жидкость, это связано с тем же флюсом. Нельзя допускать его нахождения на металле. Снаружи лишний флюс вытирается тряпкой, а изнутри он должен быть смыт водой.

Как паять медные трубы отопления с флюсом:

• наждачной бумагой зачищаются соединяемые поверхности;
• на обе детали наносится флюс;
• труба с муфтой соединяются, выдавленные остатки флюса удаляются тканью;
• соединение нагревается до температуры плавления припоя, который скрепляет детали.

В качестве припоя используется серебряная проволока, которая, расплавляясь, затекает в стык и равномерно в нем распределяется. После этого визуально соединения остаются такими же, как были.

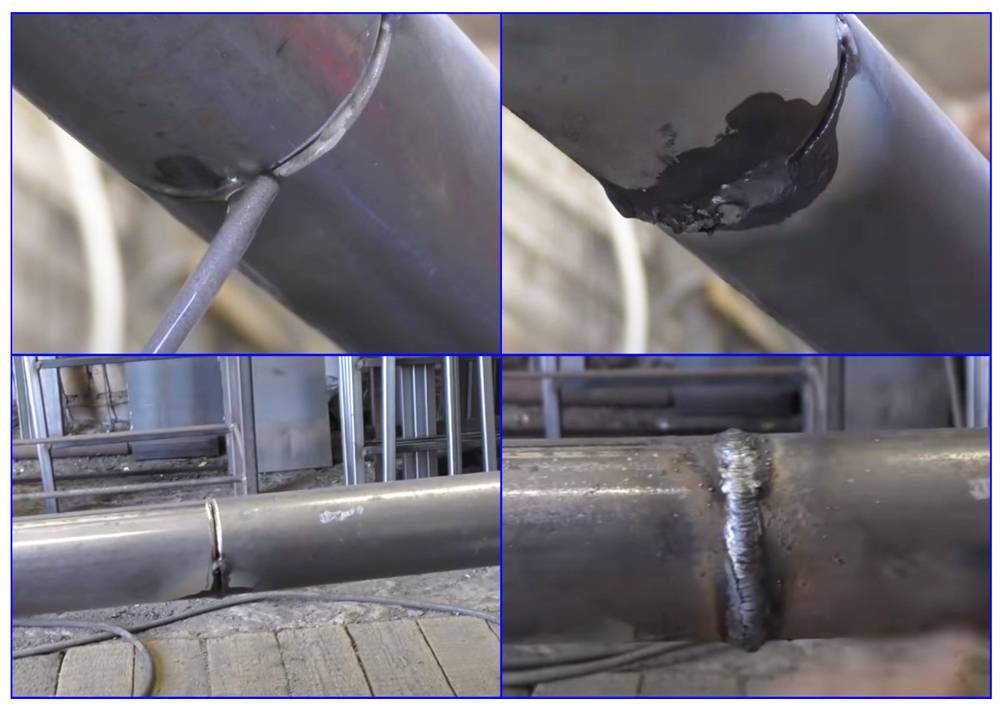

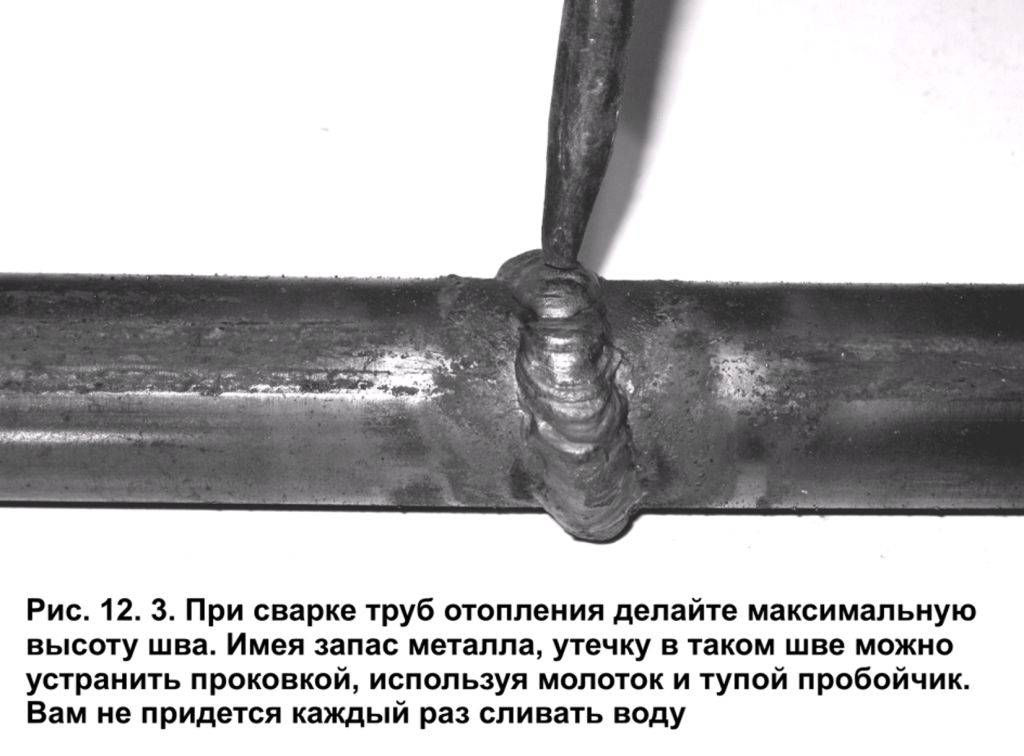

Устранение свища

Как заварить трубу с водой электросваркой с максимальной степенью надежности? Точная инструкция зависит от характера повреждения. Начнем с того, как устранить свищ в водопроводной трубе, то есть круглое отверстие, из которого сочится жидкость.

В таком случае нужно занять позицию, позволяющую четко наблюдать границы повреждения, а электроды держат перпендикулярно основанию, чтобы минимизировать объемы воды, попадающей на них. Работа ведется сверху вниз, пока отверстие полностью не будет скрыто наплавленным металлом.

Порядок действий выглядит следующим образом:

• металл наплавляется на верхнюю часть свища;
• молотком делается 2 удара сразу после того, как дуга погасла. Это способствует уплотнению материала, исключает порообразование;
• цикл повторяется сверху вниз;
• если имеет место истончение стенок по краям отверстия, они усиливаются по методу, описанному выше;
• когда пар перестает сочиться наружу, стенка трубы усиливается. Ток выставляется минимальный, чтобы исключить сквозное прожигание. Постепенно наплавляется нужный объем материала;
• для повышения прочности сформированный шов простукивается.

На этом видео подробно показано, как заварить свищ в трубе (нижнее положение):

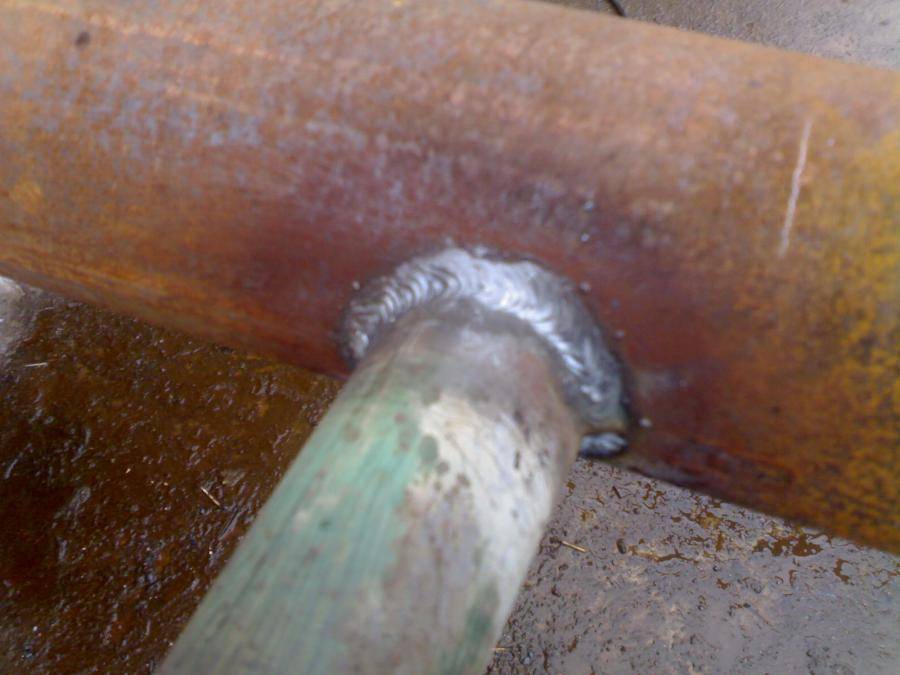

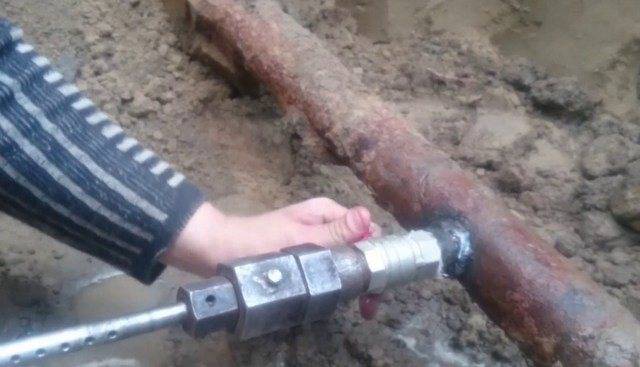

Формирование врезки

Сварка под давлением пара может выполняться и в том случае, если нужна установка вспомогательного канала для его отвода.

Установке врезки должен предшествовать монтаж шарового крана. Это поможет не перекрывать систему полностью, но остановить поступление пара или воды на отдельный ее участок, что упростит дальнейшую работу.

Процесс выглядит следующим образом:

• на определенный участок трубопровода подгоняется патрубок, оснащенный шаровым краном и резьбой соответствующего типа;
• наложенная деталь обваривается, при этом сохраняется изначальная целостность трубопровода;
• кран открывается, сквозь него происходит сверление отверстия в основной трубе;
• сверло вытаскивается, подача воды останавливается перекрытием крана;
• монтируется сгон, оснащенный обмоткой, новая ветка трубопровода замыкается;
• кран открывается.

Уровень давления в системе в данном случае может быть любым. При работе следует придерживаться минимального тока, чтобы исключить повреждение главной магистрали.

При подборе диаметра сверла нужно иметь в виду, что сформированное отверстие должно быть достаточно широким для обеспечения эффективной работы новой ветки трубопровода.

Смотрите видео про врезку в стальную водопроводную трубу под давлением:

Газовая сварка

При соединении металлов в этом случае используется специальная проволока, кислород и этин — бесцветный горючий газ. Он горит и расплавляет металлические заготовки, а горение этого газа поддерживает кислородная среда.

С этой технологией шов получится неплотным и с качеством худшим, чем у полуавтоматических аппаратов или дуговой сварки с аргоном.

Тут будет также и в два раза больше газовых баллонов, у которых нужно контролировать подачу. Этот метод сложный, поэтому, приступая к работе, вы должны быть уверены в себе на 100%.

Материал проволоки должен быть таким же, как и металл самих соединяемых труб. Редукторы нужно поставить на оба баллона — с ацетиленом и кислородом.

Дополнительные аксессуары

Так как варить трубы электросваркой нужно правильно, важно не только выбрать аппарат и электродные стержни, но и тщательно подготовиться к работе. Мастер должен надеть защитную одежду, которая полностью скроет тело от попадания раскаленных частиц металла

Вещи изготавливаются из материала, который невозможно прожечь искрами.

Для защиты рук применяются замшевые перчатки. Возможно использование других материалов, которые не прожигаются. Главное защитное приспособление — маска для лица. Она оснащена очками или стеклом, предотвращающим негативное влияние сварки на глаза и зрение.

Выбор электродов

К подготовительному этапу можно отнести выбор наиболее подходящего электрода. От качества этого расходного материала зависит герметичность получаемой системы, а также сложность проведения сварки. Сегодня используют электроды, которые представлены токопроводящим стержнем со специальным покрытием. За счет применения специального состава стабилизируется дуга и формируется более привлекательный, качественный сварочный шов. Кроме этого, в некоторых случаях включенные химические вещества снижают вероятность окисления металла.

В продаже встречается довольно большое количество различных вариантов исполнения подобных расходных материалов. По типу сердцевины выделяют:

1. С сердечником, который не плавится. При их изготовлении применяется графит или вольфрам, а также электротехнический уголь.
2. С плавящимся стержнем. В этом случае при изготовлении применяется проволока, толщина которой может варьировать в большом диапазоне. При проведении электросварки толщина электрода – наиболее важный параметр, который нужно учитывать.

Электроды с плавящимся стержнем

Классификация проводится также по тому, какое вещество применяется в качестве обмазки. Наибольшее распространение получили следующими варианты исполнения:

1. Рутилово-кислотные зачастую применяются при создании системы трубопровода отопления или подачи воды бытового предназначения. При электросварке может образоваться шлак, удалить который не составляет трудности.
2. Целлюлозные подходят в большей степени для работы с изделиями, которые имеют крупное сечение. Примером можно назвать случай изготовления магистрали для подачи газа и воды.
3. Рутиловые применяются в случае, когда нужно получить аккуратный шов. Шлак с поверхности удалить просто и быстро. Кроме этого подходит для наваривания второго или последующего шва.
4. Рутилово-целлюлозные подходят для сварки практически в любой плоскости. Этот момент определяет их частое применение при создании вертикально расположенного шва большой протяженности.
5. Основная обмазка считается универсальным покрытием, которое подходит для электросварки самых различных деталей, в том числе и толстостенных изделий. Образующееся крепление характеризуется пластичностью и высокой прочностью.

Рутиловые электроды

Рекомендуется уделять внимание продукции известных производителей, заявленные эксплуатационные характеристики которых будут соответствовать реальным. Кроме этого, при выборе расходного материала нужно уделять внимание сроку годности изделия

Требования к процессу по замене радиаторов

Модернизация домового отопления невозможна без предварительных расчетов и выбора батарей, подходящих к конструкции. Причем совсем необязательно менять старые радиаторы на идентичные.

Есть смысл рассмотреть модели из других материалов, добавить/убавить количество секций

Но здесь важно соблюсти правило «золотой середины» и просчитать мощность отопительной системы, чтобы получить максимальный КПД при минимуме затрат

Самостоятельно же выяснить нужный размер, рабочую мощность и число батареи для комнаты можно несколькими способами. Самый простой вариант применим для помещений с высотой потолков 2,4-2,65 м. Для подсчета секций следует выяснить площадь помещения и умножить на 100 Вт (расчетную мощность для обогрева 1 м2 по строительным нормам).

Полученную цифру необходимо разделить на теплоотдачу 1 радиаторной секции, узнать которую можно из паспорта изделия (стандартное значение – 170 Вт) и округлить в сторону увеличения до целого числа.

Для помещений с высокими потолками будет лучше использовать расчет по объему. Для этого необходимо умножить площадь комнаты на ее высоту, а затем – на рекомендуемый показатель тепловой мощности для вашего дома (в панельном здании он равен 41 Вт, для кирпичного – 34 Вт).

Осталось разделить полученное значение на все тот же КПД одной секции, затем округлить цифру. Разумеется, подобные расчеты могут быть только усредненными.

Для более точных показателей следует дополнительно учесть ряд индивидуальных факторов:

• климат, характерный для вашей местности;
• этажность и расположение отапливаемого помещения;
• количество окон и качество их остекления (простые стекла или энергосберегающие пакеты);
• наличие балкона или лоджии, примыкающей к комнате;
• внутреннее или внешнее утепление квартиры.

Также важно определить, планируется ли установка декоративных экранов, которыми многие закрывают радиаторы при оформлении интерьера. Что касается материалов, из которых сделаны радиаторы, то самые популярные на сегодня варианты: стальные, алюминиевые, медные, биметаллические (сплав из нескольких металлов) и проверенные временем чугунные приборы

Каждые из них имеют свои нюансы и преимущества, но главное – все доступны к установке при помощи газосварки

Что касается материалов, из которых сделаны радиаторы, то самые популярные на сегодня варианты: стальные, алюминиевые, медные, биметаллические (сплав из нескольких металлов) и проверенные временем чугунные приборы. Каждые из них имеют свои нюансы и преимущества, но главное – все доступны к установке при помощи газосварки.

Аргонодуговая сварка

Дуговая сварка с аргоном (TIG) проходит в газовой среде. Её основа — электрод с покрытием из вольфрама и инертный газ. Такие электродные стержни не плавятся и не принимают участия в образовании соединения между элементами.

Они только ускоряют плавление металла заготовок. Расплавленные края соединяются между собой — это и есть шов. Аргон защищает зону сварки от влияния атмосферных газов (например, кислорода) и предотвращает ранее окисление.

TIG-сварка хороша для сваривания труб с тонкими стенками. А, чтобы соединить газовые трубы из стали, используйте постоянный ток. Диаметр стержней, которые вам понадобятся, должен соответствовать сечению свариваемой трубы.

Отопительные регистры

Сварка стояков, регистров отопления, а также батарей нагревательных элементов ничем не отличается от соединения обычных труб. Единственно, что следует учитывать перед работой с ними – это более тщательная подготовка мест сочленения (зачистка и шлифовка). Радиаторы отопления и регистры следует монтировать строго по уровню, чтоб не было перекосов.

При наличии некоторого опыта работ поменять трубы отопления в домашних условиях можно собственными силами. При этом нельзя забывать о перекрытии стояка, чтобы не вытек теплоноситель. Лучше проводить замену в теплое время года, когда отопление отключено.

Плюсы и минусы сварки труб

Как и любой метод в строительстве, электросварка стальных труб имеет свои преимущества и недостатки.

К преимуществам данного метода можно отнести:

• возможность соединения труб любого диаметра не зависимо от толщины стенки;
• благодаря сварному шву, сохраняется начальный внешний и внутренний диаметры трубы. В случае, к примеру, с муфтами, диаметр стыка значительно увеличивается в сравнении со стыкуемыми элементами;
• для сварки используется тот же материал, что и для самого трубопровода. Это позволяет обеспечить полную монолитность конструкции без изменения свойств используемого материала;
• сварка не требует приобретения дополнительных фитингов, которые, зачастую, стоят довольно дорого;
• данный метод довольно дешевый и простой, при условии, что за дело берутся специалисты.

Недостаток, на самом деле, только один: варить трубы правильно может только специалист.

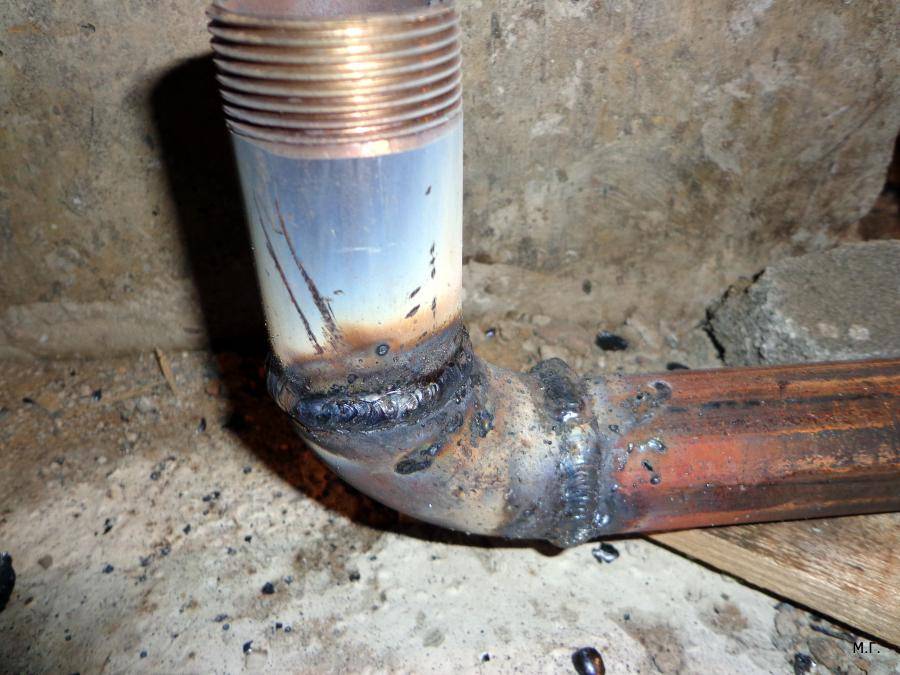

Сварной шов гораздо прочнее резьбового соединения

Если взяться за такую работу самостоятельно, можно получить некачественный шов со значительными трещинами, шлаковыми накоплениями и т.д. В дальнейшем это приведет к течи и прогниванию трубы возле стыка.

Кратко о процессе сварки

Процесс соединения металлических труб электросваркой заключается в создании электрической дуги между электродом и свариваемыми элементами.

Под воздействием электрической дуги два аналогичных материала расплавляются, смешиваются и создают монолитный шов по ходу удаления электрода.

Ширина и толщина шва зависят от толщины электрода, материалов свариваемых элементов, режима сварки, скорости движения дуги, напряжения в сети. От этих же параметром, особенно от последнего, зависит образование шлаков на поверхности. Образовавшиеся в процессе сварки шлаки необходимо удалять.

Прежде, чем начинать варить систему, необходимо разобраться во многих нюансах, подготовить инструменты и оборудование, приобрести электроды, подготовить сварные края труб.

Сварка газовых труб в квартире

Знание особенностей поможет вам и в случае, если вы создаете газопровод самостоятельно, и если вы хотите проследить за работой нанятых мастеров.

С небольшими трубами может работать и один человек. Если трубы разные по сечению, для их сварки нужно будет купить несколько переходников. Они помогут предотвратить утечку газа

Обращайте внимание на то, насколько плотно они приделаны к трубам

Чтобы убрать остатки бытового газа из труб, их нужно продувать. Потом шаги выбираются исходя из того, что именно вам нужно сделать.

Если трубы нужно провести в другое место, то в них просверливается отверстие, через которое к системе приваривается отвод. Затем к отводу присоединяется кран-рычаг для регулирования подачи газа.

Если в каких-то местах раствор будет пускать пузыри — в этих местах точно будет протекать газ. В этом случае трубы нужно варить заново. Если утечек нет, можно заново подавать газ по трубопроводу.

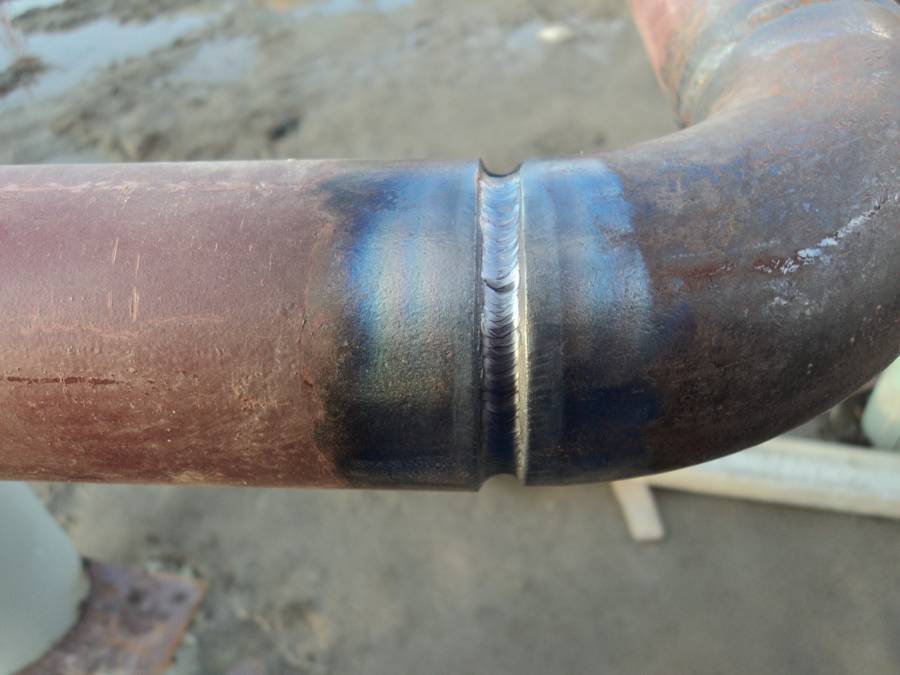

Делаем правильный шов

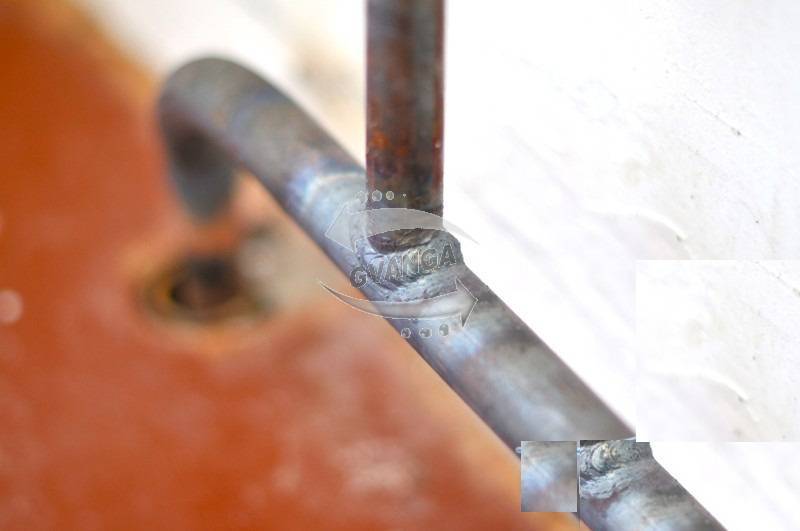

Как сделать правильный шов

Электродуговая сварка труб применяется для создания определенных видов соединений. Вот некоторые из них: стыкуя их между собой, располагая изделия друг напротив друга; втавр – перпендикулярное расположение труб; угловая сварка; внахлест. Виды швов, которые получаются в результате сварки, следующие: вертикальные, горизонтальные, нижние и потолочные. Наиболее привычным и наиболее распространенным является нижний шов. В нем сварка электродами производится сверху. Самый же тяжелый шов – потолочный. Его крайне неудобно варить, так как расплавленный металл стекает вниз, да и расположение самой трубы где-то под потолком и на высоте доставляет немало хлопот. Ещё один недостаток – плохая видимость шва, из-за чего приходится варить с помощью зеркальца, что, согласитесь, далеко не каждому под силу. Иногда просто невозможно достать электродом, из-за чего в некоторых ситуациях приходится его слегка выгнуть, чтобы хорошо сварить трубу. Справиться с таким швом непрофессионалу, как правило, не под силу. Если есть возможность, лучше варить трубу тогда, когда можно её крутить. Ввиду вышеописанных сложностей, прежде чем браться за такую работу, можно потренироваться на чем-то другом.

Применение этих советов поможет новичкам в данном вопросе более качественно выполнить их работу, благодаря чему изделия из труб прослужат долгие годы.

Электросварка включает в себя применение металлических электродов, которые выполняют роль присадочного материала при заполнении сварочного шва и проводника электрического тока, возникающего в дуге. Качество получаемого сварного шва во многом зависит от состояния поверхностей деталей, от электрода, который используется и точности соединения торцов труб.

Электросварные трубы

Несколько советов по выполнению качественной сварки

Качество сварки зависит от правильной подготовке к сварным работам, выбору электродов и технологии процесса, который несколько отличается при соединении стыков.

Выбираем подходящие электроды

От того, какой электрод применяется для сварки, во многом зависит качество сварного шва. Он представляет собой тонкий металлический стержень с особым покрытием. Внутренняя часть электрода служит проводником для создания электрической дуги, а покрытие обеспечивает ее стабильность, а также участвует в создании сварного шва.

По типу сердцевины электроды делятся на плавящиеся и неплавящиеся. В первом случае в основе изделия находится стальная проволока, во втором – вольфрамовый, угольный или графитовый стержень.

По типу защитного покрытия электроды делятся на:

• целлюлозные – маркировка «С» — используются для трудоемких и сложных сварочных работ с трубами большого диаметра, на протяженных технологических магистралях;
• рутилово-кислые – «RA» — наиболее используемый тип электрода для сварки инженерных сетей водоснабжения и отопления;
• рутиловые – «RR» — также могут использоваться для сварки труб водоснабжения и отопления, отличаются большей толщиной и лучшим качеством сварного шва;
• рутилово-целлюлозные – «RC» — дают более прочный шов при использовании вертикального способа соединения;
• универсальные – «В» — подходят для сварки труб различных диаметров и толщины, в широком температурном диапазоне.

Еще одна классификация электродов для сварки – диаметр стержня. От него зависит сила электрической дуги, способная справиться с трубопрокатом определенной толщины:

• 3 мм – электроды подходят для сварки труб толщиной до 5 мм;
• 4 мм – электроды позволяют сваривать толщиной до 10 мм, а также делать многослойные швы металла.

Внимание! Кроме толщины и материала изготовления электрода для качественной сварки нужно учитывать еще и силу тока, которая зависит от способа соединения труб. Например, для простого соединения встык подойдет дуга от 80 до 110 ампер, а для сварки внахлест потребуется переключить аппарат на 120 ампер

Как сварить пластиковые трубы?

Схема устройства сварочного аппарата.

При прокладке водопровода, обустройстве системы канализации и отопления очень часто используют пластиковые трубы. Они долговечны и просты в монтаже. Если ранее вы этого не делали, то не стоит беспокоиться, этот процесс гораздо проще сварки металлических изделий.

Чтобы сваривать трубы электро сваркой, вам потребуется:

• сварочный электроаппарат (паяльник для труб);
• ножницы для резки труб;
• строительный уровень;
• рулетка.

Во-первых, подготовить все необходимое. Сделать все замеры. Разрезать трубы и разложить в том порядке, в котором они будут соединяться.

Во-вторых, разогревается паяльник. Он автоматически отключится, когда дойдет до установленной температуры.

В третьих, чтобы элементы схемы соединились, их нужно разогреть. Разогретые поверхности стыкуются между собой. Далее они надежно и герметично сплавляются.

В-четвертых, после полного остывания зачищается шов.

Советы по сварке полипропиленовых труб:

• у труб должна быть равная толщина и диаметр;
• при низких температурах помещение, в котором проводятся работы, следует хорошо обогреть;
• перед процессом сварки трубу и фитинг обязательно обезжирить (фитинг – соединительная часть трубопровода).

Азы электродуговой сварки

уделяется внимание правильному выполнению этой работы

Не менее важно позаботиться о соблюдении правил пожарной безопасности: для этого нелишне будет расположить неподалеку ведро с водой. Этим же обусловлен запрет на выполнение сварки на деревянном основании

Также следует уделить внимание и небольшим остаткам использованных электродов, которые не следует оставлять на рабочем месте по завершении работы. Без этого невозможно научиться правильно варить металл

Обязательно нужно удостовериться, что «зажим заземления» надежно зафиксирован. Следует убедиться, что кабель был изолирован и точно введен в специальный держатель. Перед работой для сварочного инвертора следует выбрать расчетный показатель мощности тока, при определении которого следует исходить из диаметра электрода. После этого можно зажигать дугу. Это делается следующим образом: нужно разместить электрод под углом около 60 градусов относительно изделия. Далее нужно не спеша провести им по поверхности. В этот момент возникают искры, теперь же электродом нужно коснуться металла, а затем поднять его, но не выше 5 мм.

Поэтому через равные промежутки времени нужно сокращать расстояние между ним и металлом. Приближать электрод к обрабатываемому изделию следует не спеша. Может возникнуть такая ситуация, что он прилипнет. В этом случае нужно несильно повернуть его в сторону. Если все попытки не позволяют зажечь дугу, то можно попробовать увеличить силу тока.

Когда дуга загорится, а ее пламя станет стабильным, можно уже начинать заниматься наплавлением валика. Электрод с зажженной другой нужно не спеша и плавно двигать по горизонтали, совершая несильные колебательные движения. Это приведет к тому, что жидкий металл начнет самостоятельно перемещаться непосредственно к центру дуги. При соблюдении всех рекомендаций можно выполнить надежный шов, сформированный в виде небольших волн, которые были созданы при помощи наплавленного металла.

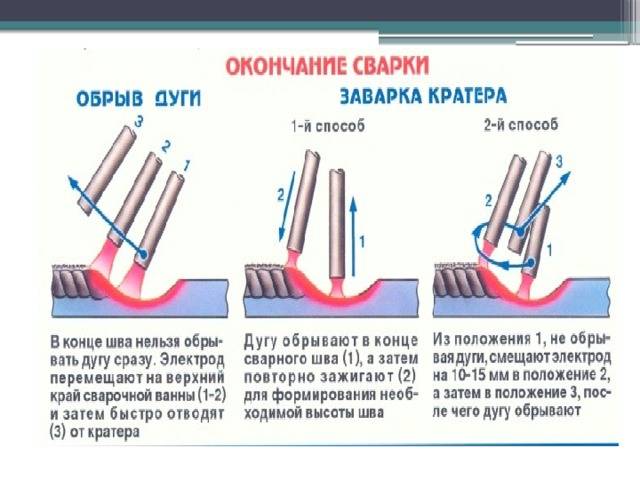

нужно вставить новый электрод

Выводы и полезное видео по теме

И напоследок предлагаем изучить нашу подборку видеороликов для наглядного представления о специфике предстоящих работ и важных нюансах, которые стоит знать при замене батарей.

Видео-рекомендации по выбору оптимального времени года для замены приборов отопления:

Эта видео-инструкция поможет наглядно изучить процесс устройства байпаса газосваркой с использованием присадочной проволоки:

Ролик представляет пример профессиональной установки отопительных труб и батареи с применением газосварки и трубогиба:

Замена радиаторов при помощи газосварки – надежный способ защитить свое жилье от возможных протечек в отопительной системе и последствий гидроударов.

Но чтобы работа была выполнена качественно, важно доверить ее специалисту с хорошим опытом и современным оборудованием, ведь неправильно или неаккуратно сваренный шов может привести к аварии в ближайший отопительный сезон. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы

Расскажите, как проводили газосварочные работы при установке новых приборов отопления в вашей квартире/офисе/доме. Поделитесь полезными сведениями по технологии сварки с посетителями сайта

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, задавайте вопросы. Расскажите, как проводили газосварочные работы при установке новых приборов отопления в вашей квартире/офисе/доме. Поделитесь полезными сведениями по технологии сварки с посетителями сайта.
