Модели и технические характеристики газовых котлов Навьен Айс

Особенности эксплуатации котлов «Навьен»

Navien — бытовые двухконтурные котлы с открытым или закрытым топочным устройством служат для отопления жилых и общественных помещений и нагрева воды для бытовых и технических целей.

Управление котла русифицировано и адаптировано под реальные режимы работы российских инженерных систем.

Механизм APS обеспечивает стабильный процесс горения топлива при минимальном потреблении. Дутьевой вентилятор для подачи воздуха и создания рабочего напора газовоздушной смеси имеет разноскоростные режимы работы и позволяет оператору контролировать скорость вращения для полноты горения, предотвращая конденсацию.

Комплектация котлов Navien:

  • Циркуляционный насос;
  • универсальные теплообменники для отопительного контура и системы ГВС;
  • автоматика безопасности;
  • расширительный бак;
  • выбор отопительного режима и таймер для остановки агрегата;
  • котел Navien, инструкция по наладке и эксплуатации.

Преимущество применения отопительного агрегата – горелка с предварительным смешиванием газовоздушной смеси имеет диапазон модуляции 30-100%.

. и без опыта строительства

Мои труды 2017 года.

Как я настраивал котел Навьен, гистерезис на горелке

Котел греет, жизнь идет, но, что то мне подсказывало, что все не так радужно, в первую очередь была найдена ошибка многих покупателей газовых котлов, все берут с запасом мощности “на всякий случай”, ну и я также, как и все, взял с запасом, с запасом на ГВС и морозы, т.е. оказалось что при теплой погоде на улице, котел Навьен все продолжает тактовать, что очень прискорбно для него, и может привести к поломке, в первую очередь может быть поломка системы розжига, так как она постоянно зажигает котел, и чаще всех изнашивается, это мне не хочется.

Как пытливый исследователь, я с секундомером в руках изучал такты котла на разных режимах его работы, при теплой погоде, при холодной, и, решил испытать возможности котла на работе от температуры в комнате, для этого в настроке котла выбрал режим от комнатной.

Сначало все радовало, котел послушно встал, ожидая падения заданной температуры, но радость была недолгой, по полу уже тянуло холодом (с радиаторов тепло, что отсекало холодный воздух от моих многочисленных окон, исчезло, и в доме стало не очень комфортно, в верхней части комнаты, где висел пульт от котла, в котором находится датчик температуры. находился в более теплой зоне, сразу пришло понимание что это нам не подходит, сначала были думы перевесить пульт вниз, ближе к полу, но, во первых, это неудобно для контроля, во вторых его могут испортить домашние коты, в третьих, котел может вообще не выключаться, пытаясь нагнать температуру внизу, когда в средней части комнаты по высоте будет уже жара.

Испытание комнатной температурой не прошло, и не подошло для меня, заоднем вспомнил человека, что подключал газ, который посоветовал что не стоит котел включать в таком режиме.

Время шло, но такты не давали мне покою, и, однажды, пришло в голову при очередном наблюдении за котлом, что гистерезис (дельта) в отрезке включения выключения газового котла, наверное чересчур мал, и, хотелось бы чтобы котел дольше гонял теплоноситель до более низкой температуры СО, но, каким образом это сделать, было неясно, программировать я конечно умею, но языки программирования для этого котла неуместны, и оборудования для подключения к “мозгам” котла у меня нет, и, однажды, чисто случайно, набрел на одном известном форуме на человека, что знает как это сделать, причем при помощи только одного пульта, входом в инженерное меню котла Навьен!

Вот буквально что нужно сделать. чтобы изменить дельту между пуском-остановом котла.

1. При выключенном пульте котла Навьен, зажимаем на 5 секунд кнопки + и –

2. На табло пульта появится цифра 8 или 9 или 10 (у меня)

3. Снова, кнопками + или – , меняем значение (это и есть дельта) в диапазоне от 2 до 20 (я установил 12)

4. Ожидаем 5 секунд, после чего пульт котла гаснет

5. Выключаем котел выниманием вилки из розетки на время не менее 10 секунд

6. Значение перепада температуры сохранено

Проделав все это, сразу понял разницу, промежутки между пусками и остановками котла увеличились, хотя, всего то 2 градуса поднял дельту!, полезная штука инженерное меню котла Навьен!

Но, как оказалось, это не все что может инженерное меню котла Навьен, оказывается, время выбега насоса и воздуходувки после остановки котла, также можно установить!

Высокотехнологичный корейский газовый котел Navien – лидер на рынке отопительного оборудования. Агрегаты широкого спектра по мощности выпускаются для теплоснабжения домов, имеющих магистральный газовый абонентский узел. Конструкционно они могут работать на сжиженном газе. Модельный ряд дает возможность покупателям сделать тонкий подбор оборудования под реальные технические условия и финансовые возможности. Они имеют безупречный минималистичный дизайн. Элегантный внешний вид котла вписывается в кухню любых размеров и конфигураций.

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

  1. Navien Deluxe Plus – 20k, отопление – 160 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок – 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа – 2.15 м3/час, цена – 31 080 руб.
  2. Navien Deluxe Plus – 24k,  отопление – 192 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок – 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 230 руб.
  3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление – 240 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 28 500 руб.
  4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа – 2.06 м3/час, цена – 29 130 руб.
  5. Navien Deluxe – 20k White, отопление – 186 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  6. Navien Deluxe – 24k White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 29 980 руб.
  7. Navien Deluxe-20k COAXIAL White, отопление – 190 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  8. Navien Deluxe-24k COAXIAL White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 29 090 руб.
  9. Navien SmartTok – 24K, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.0 %, теплообменник — стальной, расход газа – 2.6 м3/час, цена – 34 430 руб.
  10. Navien Deluxe S COAXIAL-24k, отопление – 200 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.2 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 060 руб.

Особенности и виды котлов Навьен

Навьен – отопительное оборудование корейского производства, популярное в России благодаря хорошему соотношению цена/качество.

Вот основные конструктивные преимущества газовых агрегатов:

  • блок управления оснащен чипом-микропроцессором с функцией защиты автоматики от скачков напряжения;
  • автоматическое поддержание рабочего режима, много настроек;
  • большой срок службы;
  • могут работать на природном и сжиженном газе;
  • допускается падение давления теплоносителя до 0,1 бар без отказа оборудования;
  • система не промерзает в случае перебоев с газом. В обычной ситуации при падении температуры до +5 автоматически включается горелка. При невозможности розжига функционирует насос принудительной циркуляции, это не позволяет теплоносителю замерзнуть;
  • легкая интуитивно понятная регулировка режимов.

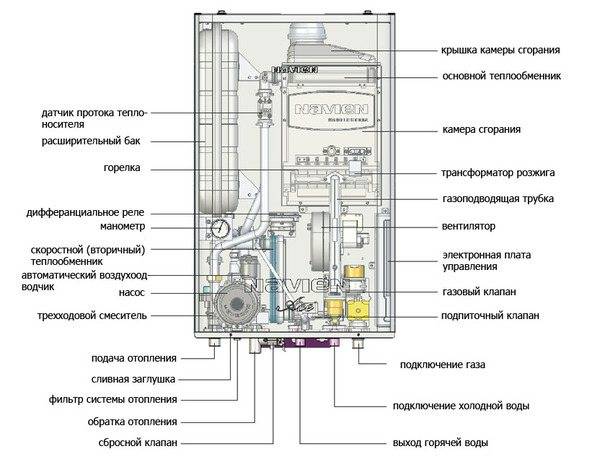

Схема устройства газового котла Навьен.

Мощность газовых котлов Навьен варьируется в интервале 11-37 киловатт. В ассортименте бренда есть настенные (что такое котлы газовые для отопления дома настенные), напольные (напольные газовые котлы для отопления дома), конденсационные модели (что такое конденсационный котел), с открытыми и закрытыми камерами, а также дизельные агрегаты. Настенные котлы оснащены коррозиестойкими теплообменниками из высокоуглеродистой нержавейки.

Инструкция по эксплуатации газовых котлов «Навьен»

Этот документ является обязательным приложением к технической документации, которую представляет производитель при оформлении устройства в торговой сети. Эксплуатация ведется с панели управления, модель предлагает много режимов использования.

«Навиен» навесной котел инструкция по эксплуатации, структура и описание функций:

  • Питание (POWER) — включено / выключено;
  • горение (COMBUSTION) отображает процесс горения;
  • насос (PUMP) состояние насоса циркуляции сетевого контура;
  • горячая вода (HOT WATER) — температура нагрева воды;
  • низкий уровень (LOW LEVEL) — аварийный уровень воды в контуре;
  • перегрев (OVERHEAT) – недопустимо высокая температура воды;
  • датчик (SENSOR) – неисправность датчика;
  • сброс (MISFIRE) режима на панели к заводским настройкам.

Где используется

Газовые двухконтурные котлы Navien серии Ace предназначены для организации обогрева и горячего водоснабжения жилых помещений или офисов соответствующей площади.

Этим ограничивается область использования данных агрегатов, хотя их вполне можно устанавливать в любых помещениях. Основная задача состоит в соответствии обслуживаемой площади возможностям оборудования и наличии всех необходимых ресурсов — газа, электроэнергии и воды (теплоносителя).

ОБРАТИТЕ ВНИМАНИЕ!
Кроме площади, необходимо учитывать объем помещения, который может оказаться слишком велик для данной модели котла Навьен. В паспорте изделия указывается максимальный объем, возможный для нормального функционирования системы.

Как увеличить время между пуском и отключением газового котла?

Если возникла проблема частого включения-выключения («тактования») газового котла, можно изменить разницу между пуском и остановкой агрегата. Это возможно с помощью инженерного меню Навьен:

  1. Выключают пульт и зажимают две кнопки «+» и «-» одновременно.
  2. На дисплее появляется цифра от 2 до 20. Обычно 8 или 10.
  3. С помощью клавиш «+» и «-» увеличивают значение дельты между пуском и отключением.
  4. По прошествии 5 секунд пульт гаснет.
  5. Котел выключают из розетки, а потом включают снова.

Теперь газовый агрегат будет работать в новом режиме.

Высокотехнологичный корейский газовый котел Navien – лидер на рынке отопительного оборудования. Агрегаты широкого спектра по мощности выпускаются для теплоснабжения домов, имеющих магистральный газовый абонентский узел. Конструкционно они могут работать на сжиженном газе. Модельный ряд дает возможность покупателям сделать тонкий подбор оборудования под реальные технические условия и финансовые возможности. Они имеют безупречный минималистичный дизайн. Элегантный внешний вид котла вписывается в кухню любых размеров и конфигураций.

Устройство

Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.

В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.

Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.

Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

Особенности

Модель «Navien ATMO 24AN» имеет следующие габаритные размеры — 430x720x340 мм (ШхВхГ), при этом вес составляет 27 кг. Крепится на стену, это удобно и экономит место в помещении.

Принцип работы и основные параметры. Конвекционный тип устройства предполагает выработку тепла при сгорании газа, при этом работает котел на природном газе (метан, расход 2,47 куб. м/час) и сжиженном (пропан-бутановая смесь, расход 2,15 кг/час).

Чтобы получить заявленную мощность 24 кВт, давление природного газа должно быть на уровне 8-18 мбар, а сжиженного — 23 мбар (допустимое), снижение этих параметров даст уменьшение тепловой мощности. ЭкспертКотел.ру напоминает, что чаще всего в отечественных сетях давление 12-20 мбар. КПД отопителя, при данных значениях, находится на неплохом уровне и составляет 86%.

Первичный теплообменник. В случае «Navien ATMO 24AN» применена медь, ее плюсы — хорошая теплоотдача, компактность, небольшой вес, а главное, это коррозионная стойкость.

Циркуляционный насос необходим для циркуляции теплоносителя (воды, антифриза) по контуру отопления, он является обязательным компонентом системы отопления закрытого типа, в нашем случае насос в комплекте.

Расширительный бак призван компенсировать расширение теплоносителя в трубах при нагреве и отдает его обратно в систему, при охлаждении. Это дает возможность поддерживать постоянное давление в контуре.

Экономия топлива

Автоподжиг (Электророзжиг) позволяет «Navien ATMO 24AN» производить запуск и гашение горелки по алгоритму, когда это необходимо, что экономит топливо.

Расход газаЗначение
Природный2,47 куб. м/час
Сжиженный2,15 кг/час

Управление и контроль

Газовый котел «Navien ATMO 24AN» управляется электронным образом, оснащен дисплеем. Преимущество электронной системы, в том, что она не требует постоянного присутствия человека и позволяет значительно экономить топливо (как писали выше), минус — она сложнее механической и зависит от перепадов напряжения в сети (может выйти из строя при скачках). В комплекте есть пульт дистанционного управления.

Термометр и манометр. Термометр необходим для контроля за температурой теплоносителя в котле, а манометр показывает давление теплоносителя, это важный параметр, т.к. его превышение может привести к поломке отдельных частей или системы вцелом.

Системы защиты

Газ-контроль — эта полезная функция горелки автоматически прекращает подачу газа, если пламя по каким-либо причинам гаснет.

Предохранительный клапан «Navien ATMO 24AN» защищает систему от повышения давления воды в контуре сверх предельно допустимой нормы.

Воздухоотводчик. Важный элемент группы безопасности, при повышении давления в отопительной системе воздухоотводчик автоматически сбрасывает лишний объем воздуха, обычно работает вместе с предохранительным клапаном.

Защита от замерзания теплоносителя самостоятельно включает на короткое время горелку, когда температура воды падает до критической отметки и есть риск размораживания отопления. ЭкспертКотел.ру напоминает, что для этого необходимо поступление электричества и газа.

Защита от перегрева теплоносителя выключит горелку, если температура воды достигла аномальных значений.

Подключение

  • Присоединительный размер для патрубка газа — 1/2″.
  • Горячее водоснабжение — 1/2″.
  • Для подключения контура отопления — 3/4″.

Для электропитания необходима однофазная сеть (220 вольт) с чистой синусоидой и заземлением.

Автономная работа

При применении источника бесперебойного питания «Navien ATMO 24AN» будет функционировать даже при отключении электричества (пример в таблице ниже). Это полезно, когда нужно зимой уберечь систему от размораживания, или просто сохранить тепло и горячее водоснабжение.

Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации

Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:

  • Отопительные агрегаты настенного и напольного исполнения.
  • Одноконтурные и двухконтурные модели.
  • С открытой и закрытой камерами сгорания.
  • Достаточно широкий выбор по позиции мощности.

Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.

Модель Navien Ace

Настенные модели

Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:

  • Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
  • Нестабильное давление в системе водопровода.
  • Все время происходящие перепады в системе электроснабжения.
  • Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.

Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.

Схема турбонадува

Котел Navien Ace

В чем преимущества данной модели, почему она до сих пор так популярна?

  • Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
  • Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
  • В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
  • В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.

Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.

Устройство котла

По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.

Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.

Давайте перечислим некоторые общие технические характеристики.

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

Есть котлы:

  • настенные и напольные;
  • одноконтурные и с подачей горячей воды;
  • с атмосферной и закрытой камерой сгорания;
  • с разным размером выхода под отопление (три варианта: 20, 25, 32);
  • с различным диаметром дымохода;
  • и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

  • Модулированный турбонаддув.
  • Защита от перемерзания теплоносителя.
  • Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
  • Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

К выбору такого оборудования как газовый котел, владельцы относятся серьезно. Информацию о газовом котле Baxi, о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте тут. Принцип действия и конструктивные особенности.

А в этой теме рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Характеристика Navien Ace ATMO и Navien Ace 20k

В котле установлен бесперебойный напряжения.

Среди продукции компании имеются двухконтурные котлы с турбонаддувом и без него. Последние относятся к линейке Ace ATMO. Они обладают теми же функциями, что и оснащение с турбонаддувом. Корейские газовые котлы Navien Ace отзывы имеют по большому счету положительные, что в очередной раз свидетельствует о качестве продукции.

Такой агрегат оснащен тем же чипом, обеспечивающим бесперебойную работу при скачках напряжения в сети электропитания, что и вышеописанные модели. Отличительная особенность устройства заключается в отсутствии турбонаддува, благодаря чему обеспечивается бесшумная работа.

Navien Ace 20k, как и прочие агрегаты корейского бренда, полностью адаптирован под климатические условия России. Устройство безотказно работает при низком давлении газа и воды, что позволяет использовать их в многоэтажных жилых домах. Это расширяет их сферу применения. Организация удаления продуктов сгорания может проводиться разными способами:

  • посредством установки горизонтального (обычного) дымохода;
  • при раздельной системе удаления дыма;
  • посредством монтажа в вертикальном положении.

Важно отметить, что некоторые вариации оборудования от Навиен поддерживают удаленное управление при помощи телефона или планшета. Компания «NAVIEN» является одним из крупнейших корейских производителей техники. Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей

Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей

При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования

Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей. При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования

Компания «NAVIEN» является одним из крупнейших корейских производителей техники. Под брендом NAVIEN на мировой рынок поставляются газовые котлы, которые пользуются признанием и специалистов, и покупателей. При этом, корейская компания занимается производством комплектующих для систем отопления, а также смежного оборудования.

Модельный ряд компании достаточно широк и включает конструкции, способные обеспечить теплом и маленькие городские квартиры, и большие дома. Одним из наиболее популярных на сегодняшний день агрегатов считается котел NAVIEN ACE 24k. Этот аппарат по праву может считаться эталоном надежности и отменного качества сборки. Если вы ищете универсальное отопительное оборудование – выбор в пользу данной модели можно считать более чем рациональным и правильным.

Основные неисправности и их решения

Неисправности котлов Navien обычно диагностируются самостоятельно и отображаются на дисплее соответствующим кодом. По сигналу с того или иного датчика включается сообщение о возникшей проблеме.

Наиболее распространенными ошибками считаются:

  • 02. Отсутствие /недостаточное количество воды в системе. Вопрос решается подпиткой системы или заменой датчика протока.
  • 03. Отсутствие пламени в камере сгорания. Свидетельствует о проблемах с системой розжига, или отсутствием газа.
  • 05-06. Обрыв или короткое замыкание датчика ОВ.
  • 07-08. Обрыв или короткое замыкание датчика ГВС.
  • 09. Отказ вентилятора.
  • 10. Сбой системы дымоудаления.
  • 15. Проблемы с платой управления.
  • 16. Перегрев котла.

Решение большинства проблем состоит в замене соответствующих датчиков или узлов, а также — в очистке и удалении отложений в соединительных трубопроводах.

Технические характеристики

Технические характеристики практически всех моделей (за исключением серии Atmo) аналогичны и отличаются только мощностью агрегата.

Она соответствует обогреваемой площади — котлы 13 кВт способны обслуживать 130 м2, 24 кВт — 240 м2 и т.д.

Для удобства рассмотрения основные параметры котлов серии Ace следует свести в таблицу:

ПараметрAceAce coaxialAce DeluxeAce ATMO
Тип котлаГазовый настенный двухконтурный
Тип камеры сгоранияЗакрытаяОткрытая
КПД91,2 %86 %
Тепловая мощность котла по ОВ9-16 кВт
Материал первичного теплообменникаНержавеющая стальМедь
Температура теплоносителя в системе отопления40°-80°
Температура ГВС30°-60°
Тип управленияЭлектронное
Напряжение сети электропитанияОднофазное, 230 В, 50 Гц
Вес28 кг26 кг
Габариты корпуса440x695x265 мм430x720x340 мм

Разница в характеристиках обусловлена только типом камеры сгорания и всеми соответствующими конструкционными особенностями.

Необходимо отметить, что модели мощностью 16 кВт представляют собой полный аналог образцов 24 кВт с пониженными программным способом возможностями, что обеспечивает большой запас прочности агрегатов.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
