Как врезаться в водопроводную трубу

Состыковка труб без сварки: общие сведения

Существует несколько способов сочленения конструкций из труб, врезки в основную магистраль. Некоторые из коммуникаций после этого поддаются дальнейшему монтажу при необходимости (в случае ремонтных, аварийных работ), другие – неразъёмные. Их невозможно разобрать без разрушения всей конструкции или отдельного ее участка.

Важно с самого начала жестко соблюдать инструкцию по правильной врезке в трубопровод, делать всё как сказано, чтобы в дальнейшем не пришлось всё переделывать и покупать новый материал. В принципе, ничего сложного нет

Перед тем как перейти непосредственно к разбору правил для врезания в трубу, разбору полетов и советов для новичка, рассмотрим виды труб.

Они делятся на 2 группы:

  • Жесткие (стальные, медные, чугунные);
  • Гибкие (полипропиленовые, металлопластиковые, полиэтиленовые).

Соответственно, в зависимости от разновидности труб используют те или иные способы сочленения, подходящие в данной ситуации, соответствующие нормам безопасности и качества. Также для врезки в трубу нужен соответствующий инструмент, приобрести который необходимо заранее.

Как врезаться в водопроводную трубу под давлением?

Как врезаться в водопроводную трубу под давлением?

Отключить давление нет возможность, а нужно сделать врезку.

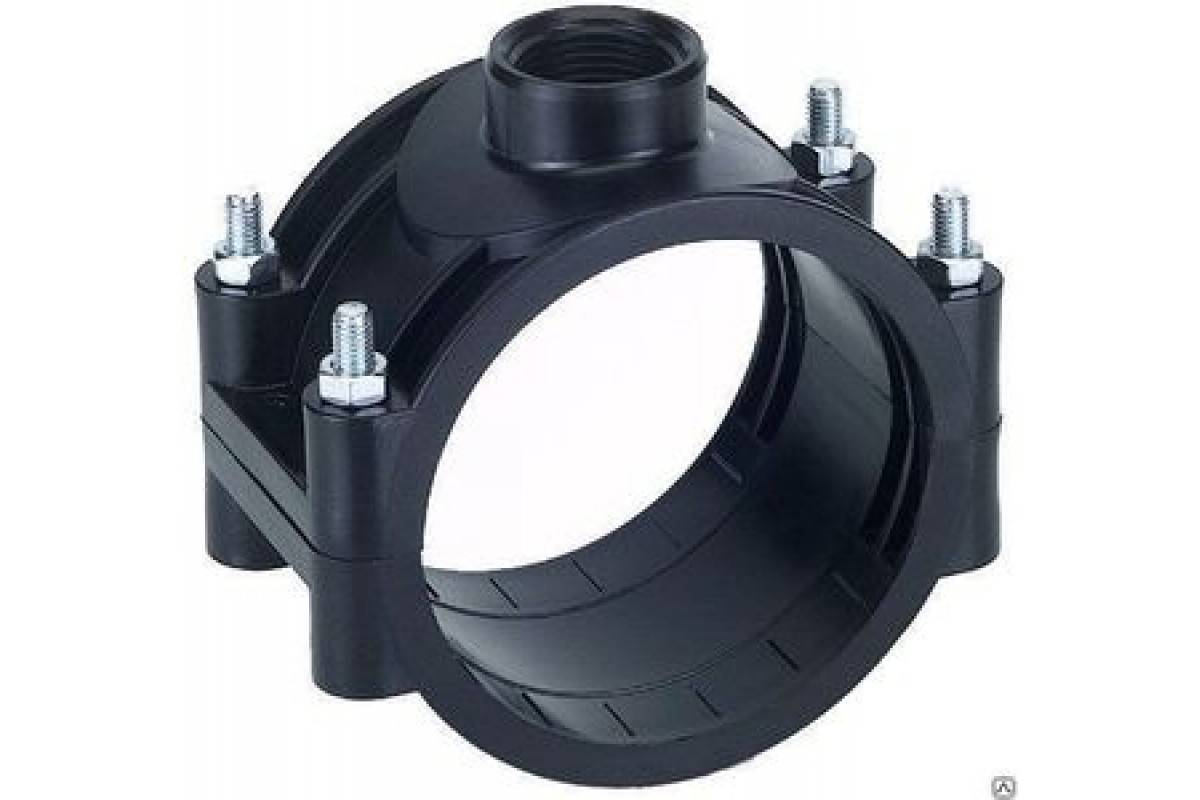

Для врезок в трубы под давлением когда нет возможности её перекрыть или нерентабельно это сделать применяются специальные хомуты с шаровым прямым краном.

Такой хомут плотно через прокладку прикручивается на трубу, шаровый кран открывается полностью и через него длинным сверлом сверлится отверстие в основной трубе, конечно избежать фонтана и брызг не удастся полностью, но при грамотном и быстром действии терпимо.

Раньше на железные трубы просто приваривали патрубок с резьбой, накручивали шаровый кран и через него прожигали сваркой основную трубу, после чего специальным круглым пробоем пробивали отверстие больше.

Сейчас существуют целые системы для возможности врезки в трубы под давлением, даже в газо или нефтепроводы врезаются не разлив ничего.

Точно так же как описано выше устанавливается хомут с запорной арматурой, а через него специальным приспособлением сверлится отверстие, после прохода инструмент выводится из зоны запорного механизма, кран закрывается и инструмент отсоединяется от него, после чего после задвижки уже монтируется отводной трубопровод.

Очень часто, при подключении квартир или частых коттеджей, к водопроводной сети, отключить насосы создающие давление в общей магистрали, довольно хлопотно. А для того что бы слить воду полностью и произвести сварочные работы, так и вообще очень долго — соседи будут возмущаться без воды.

Вот в связи с этим и возникает вопрос «как врезаться в трубу находящуюся под давлением без остановки?»

Врезку можно сделать и под давлением, имея опыт работы с сантехническим оборудованием и инструментами. При соблюдении всех правил — должной подготовке и расторопности, негативные последствия будут минимальными и легко устранимыми (я имею ввиду некоторое количество воды неизбежно пролившейся во время монтажа)

Если требуется врезаться в металлическую трубу диаметром от 15 до 50 миллиметров (это самые часто используемые диаметры для квартирных стояков и отводов) можно воспользоваться специальным накладными трубными отводами. Выглядят они вот так —

Отвод-врезка устанавливается на магистральную трубу. Место установки трубы нужно очистить от краски, ржавчины и протереть, что бы резиновая прокладка хорошо прилегала к наружной стенке трубы. Поджимаем хомут болтами. В боковой отвод ввинчиваем шаровый кран.

Теперь берем дрель со сверлом диаметром равным отверстию в верней части корпуса отвода-врезки (оно как правило меньше проходного диаметра шара крана) На дрель, в ее верней части, где закреплен подшипник вала на котором находится патрон, делаем раструб-воронку из твердого материала — картона или полиэтилена (просто сгибаем конус и его верхнюю часть закрепляем хомутом на корпусе дрели) Должна получится большая воронка со вращающимся сверлом по середине. Ставим емкость под наше место сверления и поставив шаровый кран в положение «открыто» прямо через него начинаем сверлить стенку магистральной трубы. Эта воронка нужна нам не только для удобства — что бы вода не брызгала в стороны, но и для безопасности — дрель работает от электричества, а оно как известно с водой не дружит.

Сверлим стенку трубы уверенно, и перед предположительным выходом сверла внутрь трубы, уверенно удерживаем дрель от закусывания и увеличиваем обороты. Сразу как вода из магистрали хлынула в образовавшееся отверстие, отнимаем руку с дрелью немного, пока сверло не выйдет из шара кран. Закрываем кран. Все — врезка готова. Теперь может делать монтаж любого оборудования при закрытом кране.

Тот же самый алгоритм действий и с пластиковой трубой —

Есть и специальные наборы устройств для врезки под давлением, как например вот этот.

Корпус устройства навинчивается на кран который оканчивает резьбовое соединение ответвления уже приваренного к стенке трубы магистрали. Сверлится так же как и дрелью, толь ко утечка воды и брызки минимизированы за счет уплотнений внутри корпуса устройства. После того как отверстие готово, шток со сверлом вытягивается и кран перекрывается, после этого устройство отвинчивается от крана.

Вот наглядное видео как это работает на деле.

Стоимость врезки в водопровод

Ценник на хомут из полимера составляет 100–250 руб. При этом фитинг, устанавливаемый на трубу диаметром 32 мм, обойдется в 100 руб., а для 75-миллиметровой арматуры – в 250 руб.

Стоимость хомута из нержавейки, дополненного фланцевым отводом, составляет 9–10,5 тыс. руб. Комплект поставки этого оборудования включает в себя прокладку из резины и 6 шпилек, обеспечивающих возможность фиксации скоб.

Седелки электросварные производства итальянской компании Eurostandard Spa, имеющие диаметр 40–250 мм, можно приобрести за 25–80 евро. Что касается стоимости работ, то средний ценник на услуги этого вида колеблется от 2 тыс. до 2,5 тыс. руб.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

  • паяльник утюг;
  • труборез;
  • карандаш строительный;
  • сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

  • пластиковая труба;
  • тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

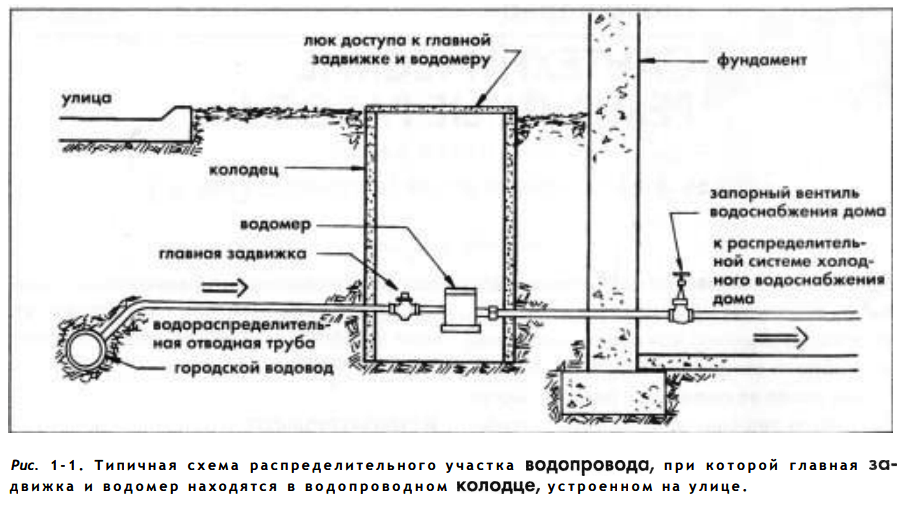

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Получение допуска на производство работ

Учитывая важность водопроводной магистрали как объекта обеспечения жизненно важным продуктом, допуск для производства врезки нужно получать в местном управления водоканала. Способ выполнения не важен – с применением сварки, или без нее

Утвержденную копию планировки участка выдает Федеральный центр, регистрирующий земельное владение, а техусловия по подключению формулирует отделение Водоканала. В них должны быть указаны следующие данные:

  • место выполнения врезки;
  • размер трубы магистрального водопровода;
  • данные, которые могут понадобиться при производстве врезки.

Такой документ может быть исполнен в специализированной проектной организации, но это не отменяет его утверждения в водоканале.

Документ на производство врезки зарегистрируется в местном отделении санэпидстанции. Набор документом, представляемых в СЭС, сопровождается заявлением о необходимости подключения к центральной водопроводной сети.

Учитывая всевозможные ограничения, очевидно, что экономия средств за счет приложения собственных усилий, возможна только при выполнении земляных работ. Остальное может выполняться только специалистами при наличии специальных допусков.

Подключение в водопровод под напором запрещена при следующих условиях:

  • трубопровод выполнен из трубы большого диаметра;
  • при отсутствии подключения к центральной схеме канализационных стоков;
  • если при врезке не предусмотрена установка приборов учета расхода воды.

Металлические трубы и подключение к ним

Если речь заходит о том, как врезаться в водопроводную трубу из металла, то на помощь работнику приходит седельный хомут со сверлением. Существует несколько конструкционных разновидностей данного элемента. Перед тем как установить его на трубу, нужно выполнить зачистку выбранного участка от коррозионных повреждений и различных загрязнений. Помимо стандартного полукруга, который имеется в каждом хомуте, в верхней части конструкции располагает запорный клапан. В нем проделано отверстие, через которое будет выполняться сверление. Также предоставляется и подходящее сверло. Размещение двух частей конструкции на трубе осуществляется за счет их скрепления при помощи обычных болтов.

На металлический хомут можно установить специальный станок, собранный из следующих элементов:

  • ручка с трещоткой;
  • блокировочный болт;
  • вал со сверлом;
  • промывочный кран.

Каждый элемент представляется в металлическом корпусе, соединенном с устройством через резиновые уплотнители. Направляющая муфта в конструкции позволяет выполнять сверление направленно.

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Первый:

  1. Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
  2. Производится разрезание трубы.
  3. На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

  1. Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
  2. Накручивается кран.
  3. Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

  • Простота и лёгкость монтажа;
  • Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
  • Легкий вес;
  • Низкая теплопроводность;
  • Способность к расширению (труба не лопнет на морозе);
  • Рабочие температуры от -20°С до +40°С;
  • Малошумность;
  • Широкий выбор диаметров и длины.

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

  1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
  2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Монтаж ПНД труб своими руками

Если вы в детстве любили играть в конструктор, то монтаж водопровода с помощью полиэтиленовых труб не составит труда. Соединение труб занимает несколько минут и не требует применения инструментов.

Возможные варианты подключения шлангов и кранов к ПНД трубе

Заранее нарисуйте схему водопровода и количество необходимых кранов. Возможен монтаж и укладка под землю. Следует учесть, что новая, только что развернутая труба, пытается скрутиться, принимая прежнюю форму. Поэтому, один из вариантов облегчения монтажа – крепление трубы электро хомутами к старому водопроводу или по забору. Хомуты рекомендуем брать шириной не менее 4 мм. Еще одни вариант – развернуть и выпрямить трубу до монтажа, придавив её чем-то тяжелым в нескольких местах по всей длине и оставить на пару дней.

Виды фитинга для ПНД труб

Для присоединения трубы ПНД к водопроводной системе используются термические сварные швы или резьбовые соединения. Между собой трубы стыкуются специальными зажимными соединениями, что позволяет быстро заменить поврежденный участок трубы или нарастить длину.

Для стыка с металлической трубой или фитингами с резьбовыми соединениями (кранами или сгонами), используются компрессионные элементы, с обратной стороны которых сделана внутренняя или наружная резьба.

Компрессионный тройник – стык 2х труб и резьба для подключения крана или зажимное соединение для отвода ПНД трубы. Бывают варианты на подключение отвода трубы меньшего диаметра.

Компрессионное стыковочное соединение – служит для удлинения, наращивания длины или переходом на меньший диаметр трубы.

Поворот 90°

Компрессионный кран

При правильном соединении, благодаря конструкции, подтеки исключены. На стыках металл — ПНД рекомендуем использовать фум-ленту.

Попробуем разобраться как «работает» соединение. На фото выше представлен обычный стык, благодаря которому можно удлинить трубу. Слева открученная синяя гайка и зажимное кольцо. Именно благодаря зажимному кольцу труба плотно фиксируется в соединении. Кольцо сделано из твердого пластика с острыми насечками, которые, при закручивании гайки, немного врезаются в ПНД трубу.

Справа из корпуса соединителя видна белая, полупрозрачная, уплотнительная муфта, которая в свою очередь прижимает резиновое кольцо, предотвращающее протекание воды. Ниже, на фото, можно увидеть все части несложной системы соединения.

Первый «порожек» служит для резинового кольца и муфты, сама же труба доходит до середины стыкового соединения.

Теперь самое главное: процесс соединения. Трубу пилить желательно ножовкой с мелким зубцом, заусенцы срезать. Далее откручиваем синюю гайку, достаем все детали и последовательно надеваем всё на трубу.

Ошибка многих людей в том, что при монтаже они не разбирают соединение, а пытаются немного открутив гайку, силой загнать туда ПНД трубу. После этого и происходят протекания — труба не достаточно глубоко входит в соединитель.

Максимально сильно насаживаем соединитель на трубу и закручиваем гайку до упора, насколько хватает сил. Наслаждаемся результатом работы!

Обустройство пластиковой и металлической сети

Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком.

Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу.Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.

Наши услуги

Как произвести врезку в водопровод под давлением своими руками: все

Снаружи наносят мел при изъянах в шве на нем проступят жирные пятна. Без нее выполнить соединение будет невозможно или затруднительно, поскольку основную трубу вряд ли получится сдвигать вдоль оси. Оставляйте ваши советы и комментарии ниже. Некоторые виды можно устанавливать на трубы большого диаметра до 300.

Поэтому врезку можно осуществить путем реализации иной технологии, при которой способ состыковки напоминает тот, что применяют при монтаже полимерных труб. Имеет встроенную фрезу, которой сверлят отверстие точно по размеру. Более тщательно система проверяется с помощью нагнетателя. Он состоит из двух половинок скрепленных болтами. Специалисты водоканала готовят технические условия. Он времени присоединяется к крану.

Предупреждения и пожелания по врезке труб водопровода и канализации. В этом случае врезку придется делать под давлением, то есть в действующую магистраль. Второй конец трубы подключают к счетчику. Если есть угроза сезонного подтапливания, сооружение герметизируют. При большом расходе напор может упасть до минимального значения, затем восстановиться.

Как сделать врезку трубы водопровода, канализации Советы

На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки. 5.3, врезка в трубу канализации через тройник. Узел врезки рекомендовано закрыть боксом. Арматура для фундамента, подключение чугунных труб. У коллектора предусмотрено несколько выходов. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

От обычных врезок, для которых линию просто на время перекрывают, отличают врезки под давлением, то есть в действующую линию без её отключения. Для этого мы снова применим уже известный нам седельный хомут. Он имеет особую муфту, которая задает режущему инструменту нужное направление. Инструменты постоянно охлаждают маслом или водой. Соединение должно быть таким же надежным, как и сам трубопровод.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

  1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
  2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
  3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

  1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
  2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
  3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
  4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

  • необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
  • при помощи болгарки срезать верхний слой каленого чугуна;
  • установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
  • запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
  • чугунную трубу просверлить, охлаждая место реза;
  • коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Разрезной способ врезки трубы в трубу

Для врезки в канализацию обычно используется разветвляющий тройник. Алгоритм работы не зависит от того, какой материал был изначально выбран для создания системы.

Для реализации разрезного метода потребуется такой набор инструментов и материалов:

  • Ножовка;
  • Разветвляющий тройник;
  • Патрубок-компенсатор;
  • Герметик;
  • Заглушка на трубу (требуется в том случае, если труба не будет подключаться к системе сразу).

В случае с металлическим стояком процесс монтажа будет выглядеть следующим образом:

  • Сначала точно измеряется высота переходника, после чего необходимо в соответствии с полученным результатом сделать разметку на стояке;
  • Размеченный отрезок трубы вырезается ножовкой, а на освобожденное место должен устанавливаться тройник;
  • Дальше работа зависит от того, из чего сделан стояк: для металлического потребуется установка разветвителя при помощи сварки, а в случае с пластиковым стояком потребуется смонтировать подходящие раструбы, и только после этого собирать конструкцию.

Какие документы оформляются для врезки в магистральный водопровод

Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.

  • Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
  • В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
  • Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
  • После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
  • Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
  • В проектном отделе водоканала заказывается проект водоснабжения дома.
  • В коммунальных службах оформляется ордер на проведение земляных работ.

Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.

Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

  • паяльник утюг;
  • труборез;
  • карандаш строительный;
  • сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

  • пластиковая труба;
  • тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Способы врезания в трубопровод

Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.

Смотреть видео

Как я делаю врезку под давлением в водопровод

Смотрите это видео на YouTube

Рассмотрим простейший метод

Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.

Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок  пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.

Встраиваемые фрезы

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.

Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.

В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.

Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы

По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.

Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.

Использование сверловочных хомутов

Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.

Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.

Другие способы врезки

Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями

Его надевают на магистральную трубу и крепят длинными шпильками.

Смотреть видео

Как сделать врезку в трубу под давлением

Смотрите это видео на YouTube

Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
