Подсоединение
Прежде всего, следует определиться с будущей схемой подключения. Есть две основные разновидности схемы – с помощью трехходового клапана или дополнительного циркуляционного насоса. После этого делается примерный чертеж расположения труб и основных узлов в привязке к помещению.
На все входы и выходы труб из бойлера следует установить вентили для удобства при демонтаже. Устанавливаются краны как можно ближе к аппарату для наименьшего расхода тепла. На выходе холодной воды ставится обратный предохранительный клапан. Нарезаются необходимой длины трубы, спаиваются между собой паяльником. Далее в стене сверлятся отверстия под дюбеля, устанавливаются клипсы и монтируются трубы.
Первым подключается отопительный контур к входам и выходам теплообменника. После этого подводятся и подключаются трубы ГВС. Соединяется трехходовой клапан или насос с термостатом бойлера.
Если водонагреватель с рециркуляцией, к соответствующим выходам подводятся трубы от полотенцесушителя. К комбинированным моделям, которые содержат ТЭН, необходимо подключение электричества. Желательно провести отдельный медный провод нужного сечения к коробке распределения и подключить его на отдельный автомат в зависимости от мощности прибора.
После окончания подключения открываются вентили и в систему медленно запускается вода. Проверяются все трубные соединения на наличие протечек.
Функционирование косвенных нагревателей
Аппарат косвенного типа как раз подойдёт пользователю, который устал выплачивать большие, растратные счета за чрезмерное потребление электроэнергии. Нагрев воды происходит посредством контакта с тепловым носителем. Такого типа обогреватели отлично подходят для соединения водяных линий в многоэтажках и частных домах, а также к газовым котлам и батареям, которые заряжаются от солнца. Как работает эта система?
Во внутренней части бака устанавливается змеевик либо же спираль. Следом внутри идёт теплоноситель. Далее, в свою очередь, насос начинает проводить циркуляцию теплоносителя. После этого внутренняя часть бака заполняется жидкостью из трубы с холодной водой, а тепловой носитель начинает обогревать её до необходимой температуры. Стоит учитывать, что подключив нагреватель коэффициент полезного действия отопления не снизится.
Совершив рабочий круг, тепловой носитель должен снова вернутся в систему. Очень удобно, что в летнее время есть возможность встраивать электрический ТЭН в систему косвенного нагревателя.
Достоинства:
- Экономичность — нет особой надобности в вспомогательных источниках энергии;
- Выгода — семейство может получать постоянный обогрев жидкости объемом 20-200 литров;
- Практичность — может подойти абсолютно любой источник тепла;
- Безопасность — имеется защитная система от замыканий и перегрева;
- Комфортность — наличие обеспечения сразу нескольких точек водонапора;
- Поддерживание температуры — в случае использования жидкости из-под бойлера в ванной комнате, в кухне может пойти горячая, либо же холодная вода. Это случается с обычными проточными бойлерами, но не с косвенным. Благодаря данной функции в баке вода будет поддерживаться стабильной температуры.
Недостатки:
- Завышенная стоимость аппарата;
- Нагревание воды занимает длительное время — для более быстрого обогрева стоит ставить ТЭН;
- Для дальнейшей эффективной работы системы нагревательный бак необходимо ставить как можно ближе с тепловым носителем.
Варианты выбора бойлеров
Нагревательный бак можно выбрать исходя из следующих критериев:
- Объем внутреннего бака — в этом случае много зависит от количества людей и поставленных целей;
- Конструкция теплового обменника — существует несколько видов теплообменников, а именно змеевик или спираль;
- Бак в баке — имеющийся резервуары объединены, один из них заполнен теплоносителем, а другой — жидкостью;
- Материал бака — существуют из нержавеющей стали и титана;
- Уровень давления — таковой, в основном, указывается в соответствующей документации. Значение колеблется от 5 до 12 Бар. Данная характеристика играет очень важную роль в многоэтажных домах. Проблема заключается в частых скачках энергии в домовом трубопроводе. Впоследствии в предохранительных клапанах происходит различного рода загрязнение. Предотвратить эту проблему поможет установка редуктора к месту поступления воды.
- Наличие ТЭНа — в случае отключения отопления в любую минуту, ситуацию может исправить специальные нагревательные элементы, работающие на электричестве или газу.
Немного о компании Дражице
Дражице – это известный чешский производитель водонагревательного оборудования. Он является безусловным лидером в своей стране и поставляет технику в европейские страны. Объём производимых им бойлеров варьируется в широких пределах – от 5 до 1000 литров. На выбор потребителей представлены модели с одним или двумя змеевиками, с вспомогательными электрическими нагревателями и без них, навесные и напольные, в том числе образцы, рассчитанные на работу при повышенном давлении.
В отечественных магазинах представлено более 30 моделей бойлеров косвенного нагрева от чешской компании Дражице. И пусть в нашей стране техника от этого бренда не пользуется дикой популярностью (у нас свои лидеры продаж), многие потребители относятся к ней с явным одобрением. Они ценят экономичность, дотошное качество сборки и продуманность модельных линеек. Минус данного оборудования – его высокая стоимость.
Выбор редакции
Для удобства сравнения внесем основные характеристики в таблицу и определимся с наиболее удачными моделями. Чтобы было понятнее, мы выбираем бойлер для 1-2 чел., 2-4 чел., 4-6 чел. (отмечены в таблице ниже полужирным сверху-вниз, соответственно). Т.к. далеко не все производители придерживаются единых стандартов при оформлении технической документации, например, не все указывают значение производительности в проточном режиме, то мы вводим характеристику N. Она показывает отношение единицы мощности на 1 л. воды. Т.е. мы просто взяли и поделили указанные производителем мощности на полезный объем накопителей. Чем больше эта величина, тем быстрее осуществляется нагрев.
| Наименование модели | Полезный объем, л | Мощность, кВт | N, кВт/л | Размещение | Теплообменник | ТЭН | Рец-ция | Цена, руб. |
|---|---|---|---|---|---|---|---|---|
| Baxi Combi 80 | 80 | 31 | 0,3875 | напольное | змеевик | — | — | 52500 |
| Gorenje GBK80ORRNB6 | 72,6 | 2 | 0,027548 | настенное | змеевик | + | — | 24000 |
| Protherm FS B100S | 95 | 26,1 | 0,274737 | напольное | змеевик | — | — | 36200 |
| ACV COMFORT 100 | 100 | 23 | 0,23 | напольное/настенное | бак в баке | — | — | 48000 |
| Baxi Premier plus 150 | 150 | 30 | 0,2 | напольное/настенное | змеевик в змеевике | + | + | 50600 |
| BOSCH WSTB 160 | 160 | 20,8 | 0,13 | настенное | змеевик | — | + | 28000 |
| Protherm FE 200 BM | 184 | 43,2 | 0,234783 | напольное | змеевик | — | — | 41650 |
| Gorenje GV 200 | 188,9 | 17,6 | 0,093171 | напольное | змеевик | — | — | 25800 |
| ACV COMFORT 240 | 240 | 53 | 0,220833 | напольное/настенное | бак в баке | — | — | 65000 |
| Gorenje KGV 300-2/BG | 280 | 69,6 | 0,248571 | напольное | змеевик | + | + | 83700 |
| Protherm FS B300S | 295 | 46 | 0,155932 | напольное | змеевик | + | + | 63000 |
| Baxi Premier plus 300 | 300 | 30 | 0,1 | напольное/настенное | змеевик в змеевике | + | + | 70000 |
| Drazice OKC 400 NTRR/1 МРа | 380 | 57 | 0,15 | напольное | змеевик | + | + | 68000 |
| Bosch SK 400-3 ZB | 388 | 60 | 0,154639 | напольное | змеевик | — | + | 59500 |
| BAXI UBVT 400 SC | 395 | 54 | 0,136709 | напольное | змеевик | + | + | 58100 |
| Hajdu STA 400 C | 400 | 69 | 0,1725 | напольное | змеевик | + | + | 64100 |
Виды и разновидности
Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.
Предохранительный клапан для бойлера с возможностью принудительного сброса давления
На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.
Особенности конструкции
Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.
Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Предохранительные клапана — обслуживаемый и нет
Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму
На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.
Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.
Для бойлеров большого объема
Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.
Для бойлеров до 200 литров
Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.
Baxi Premier plus 300
Бойлеры бренда Baxi созданы на основе современных разработок. Изготовлен такой бойлер из высококачественного материала, это нержавеющая сталь, которая обладает повышенной стойкостью к коррозии. Эта модель достаточно быстро и эффективно осуществляет нагрев воды. Устройство совместимо со всеми котлами, в том числе и конденсационными. Устройство легко монтируется, можно устанавливать на пол или прикрепить на стену, если позволяет объем. Есть встроенный термостат и термостат безопасности для присоединения к котлу. Объем данной модели равен 300 литров, а мощность составляет 30 кВт.
Лучшие бойлеры косвенного нагрева объемом 100 л
Косвенные бойлеры с небольшим баком (100 л) пользуются спросом у одиноких жильцов или у семей, состоящих из 2 человек. Приборы такого типа устанавливаются в квартирах или на дачах. Эксперты отобрали несколько моделей.

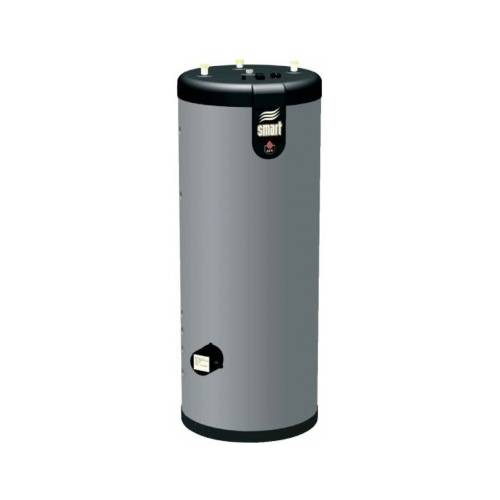

ACV Smart 100
Рейтинг: 4.9
Самым современным по конструкции бойлером косвенного нагрева является бельгийская разработка ACV Smart 100. Водонагреватель представляет собой теплообменник, где используются две емкости из нержавейки. Система “бак в баке” отличается тем, что теплоноситель обогревает содержимое малого бака по всей площади. Такой подход позволяет за одно и то же время нагреть вдвое больше воды, чем традиционным способом с применением змеевика. Максимальная температура ограничивается 90ºС.
Эксперты отдали первое место в рейтинге модели за качественную теплоизоляцию. Производитель использовал пенополиуретан толщиной 50 мм, который славится низким коэффициентом теплопроводности. Также лестно отзываются специалисты о волнистой поверхности бака, благодаря чему происходит самоочистка от накипи.
- современная конструкция;
- эффективная теплоизоляция;
- самоочистка от накипи;
- быстрый нагрев воды;
высокая цена.
Electrolux CWH 100.1 Elitec
Рейтинг: 4.8
Нагреть воду до 100ºС позволяет бойлер косвенного нагрева Electrolux CWH 100.1 Elitec. В этом компоненте он превосходит своих конкурентов. Производительность этого небольшого водонагревателя составляет 390 л/ч. И теплообменник, и стальной резервуар покрыты двойным слоем стеклоэмали. Чтобы продлить срок службы бойлера, внутри установлен большой магниевый анод. Позаботился производитель и о теплоизоляции, вода долго остается горячей благодаря применению утеплителя толщиной 75 мм. Дополнительно можно устанавливать ТЭН, что бывает актуально в летнее время.
- высокая производительность;
- надежное защитное покрытие;
- эффективная теплоизоляция;
- несколько точек водозабора;
- малая площадь теплообменника;
- большой вес (55 кг).
Gorenje GV 100
Рейтинг: 4.7
По самой доступной цене реализуется на отечественном рынке бойлер Gorenje GV 100. Качество нагревателя достаточно высокое. Роль источника тепла играет трубчатый носитель, что позволяет подключать бойлер к разным тепломагистралям (даже к центральному отоплению). Вода может нагреваться до отметки 85ºС, производитель предусмотрел несколько точек водоразбора. Модель имеет все основные опции, это термометр, индикация включения и нагрева, защита от перегрева, предохранительный и обратный клапан. Теплообменник сделан из нержавейки, а стальная емкость покрыта эмалью. Дополнительную антикоррозионную защиту резервуару обеспечивает магниевый анод. Пользователи не предъявляют претензий к качеству изготовления, а вот поиск запчастей и монтажных элементов становится серьезной проблемой.
Технические характеристики
Технические особенности приборов
При подсоединении косвенного бойлера Дражица к котельному агрегату требуемая температура создается циркулирующим теплоносителем. Сами устройства имеют стальной корпус, покрытый эмалью. Ее функция – защищать внешние и внутренние поверхности и швы от разрушений, связанных с высокими температурами. Анод из магния препятствует возникновению скоплений накипи, а также обеспечивает подогретой воде мягкость. Наружные части корпуса покрыты также красящим составом. Его наносят способом горячей сушки. Одна и та же модель может выпускаться в разных цветовых исполнениях.
Характеристики конкретного бойлера определяются его принадлежностью к той или иной линейке (они различаются между собой по внутреннему устройству), а также объемом. Можно встретить модели емкостью от 80 до 200 литров воды. В бачок вмонтирован теплообменник змеевидного типа (у некоторых устройств их два).
Как работает
Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.
Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.
Устройство предохранительного клапана для бойлера
Механизм работы следующий:
- Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
- При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
- При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.
По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.
Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.
Лучшие бойлеры косвенного нагрева объемом 300 л
Косвенные бойлеры с резервуаром 300 л требуются многодетным семьям или работникам небольших фирм и мастерских. Большой объем воды быстро нагреть могут только мощные приборы. Несколько интересных моделей представлены в нашем обзоре.
ACV Smart Multi-Energy 300
Рейтинг: 4.9
Еще один бойлер с прогрессивной системой “бак в баке” становится победителем в нашем рейтинге. Это модель ACV Smart Multi-Energy 300, которая представляет собой напольный вариант водонагревателя. Прибор создан для обеспечения горячей водой коттеджей, офисов и производственных цехов. Грамотно созданная конструкция позволяет подключать бойлер к отопительным системам жилых и промышленных объектов. Тепловая мощность составляет 32 кВт, однако при этом накопительный аппарат отличается экономичностью. Это объясняется отличной теплоизоляцией, за 8 ч температура воды падает всего на 3ºС.
Высоко оценили эксперты применение нержавейки для изготовления баков и комплектующих, что делает бойлер исключительно надежным и долговечным. К тому же он еще и самый легкий (99 кг).
- высокая мощность;
- надежность и долговечность;
- несколько точек водоразбора;
- качественное изготовление;
высокая цена.
Buderus Logalux SU300
Рейтинг: 4.8
Высокую мощность бойлеру косвенного нагрева Buderus Logalux SU300 обеспечивает гладкотрубный теплообменник. Он способен быстро нагреть воду до отметки 95ºС. Производитель предпочел сделать накопительный резервуар из обычной стали, для защиты от коррозии использовалась термоглазурь в сочетании с магниевым анодом. Сохранять высокую температуру воды помогает теплоизоляция из толстого пенополиуретана (50 мм), который не содержит опасных фтор- и хлоруглеводородов.
Модель расположилась на второй позиции не только из-за стального бака, большой вес (145 кг) также внес свою отрицательную лепту. Неудивительно, что установка бака предусмотрена только напольная, а быстро выровнять бойлер помогают регулируемые опоры. Пользователям модель нравится за оптимальное сочетание цены и качества.
- качественная сборка;
- эффективная теплоизоляция;
- мощный теплообменник;
большой вес.
Hajdu STA300C
Рейтинг: 4.7
У бойлера косвенного нагрева Hajdu STA300C есть несколько достоинств, которые помогли ему подняться на третью ступень рейтинга. Во-первых, модель реализуется на отечественном рынке по доступной цене. Во-вторых, подключить нагреватель можно к разным источникам энергии, начиная с газового котла и заканчивая солнечным коллектором. Производитель использует классическую схему защиту стального бака от коррозии (стеклокерамика + магниевый анод). Эффективность нагрева достигается мощным теплообменником (45 кВт) с рециркуляционным патрубком. Предусмотрена возможность установки дополнительного ТЭНа.
Бойлер не идеален в качестве сборки, что не позволило ему подняться выше в рейтинге. Пользователи отмечают ряд мелких недоработок, которые приходится самостоятельно устранять.
Теплоаккумулятор для котлов отопления: особенности устройства и подключения
Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.
Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.
Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды
Это устройство выполняет и другие функции. К основным из них можно отнести:
- почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
- предохраняет от перегрева приборы отопления, собирая излишки тепла;
- нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
- бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
- конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.
Устройство теплоаккумулятора и рациональное подключение внешних приборов
В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.
Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.
Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии
Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.
