Мини-буржуйка своими руками на дровах и отработке

Изготавливаем мини-буржуйку самостоятельно

Собрав такую печь самому, вы недорого сможете отопить любое небольшое помещение. Мини-буржуйка своими руками собирается просто. Для этого необходим определенный перечень инструментов:

  • уровень для строительства, сантиметровая лента;
  • сварочник;
  • балгарка;
  • зубило;
  • листовой металл для составных частей;
  • дымоходный канал;
  • бочка (для цилиндрической модели);

Распространенным вариантом котла, является дровяной. Благодаря высокому КПД, этот прибор может равномерно отапливать помещение до тех пор, пака горят дрова. Ниже следует подробная инструкция сборки дровяной буржуйки.

Пример простой буржуйки из бочки или пустого газового баллона

Ход работы

Будущая печь должна представлять собой камеру, разделенную на 2 отсека. Верхний предназначен для сгорания топлива, нижний нужен для накопления золы. Отделения разделяются решеткой. Готовое изделие должно иметь 2 дверцы, одну для топочного окна, другую для зольника. В верхней части буржуйки оборудуется патрубок для отвода продуктов горения. Ниже приведены несколько вариантов изготовления буржуйки. Советуем подробнее прочитать на нашем сайте инструкцию по буржуйке длительного горения.

Ёмкость будущей печи будет стоять горизонтально. Для этого возьмем старый газовый баллон. Это почти готовая мини-буржуйка на дровах. Не нужно делить его на 2 части, вместо этого, камеру для золы можно приварить снизу, что сэкономит рабочий объём устройства. Далее следует вырезать топочное окно.

В корпусе баллона высверливаются отверстия, через которые в зольник будет попадать отработанное горючее.

Топочная дверца покупается отдельно и врезается в подготовленное отверстие. Когда отсек для золы приварен, можно начинать делать опоры для печи. Для этого, сварочным аппаратом к днищу камеры крепятся металлические трубы. Длина труб выбирается индивидуально. С обратной стороны делается отверстие для патрубка дымовой трубы.

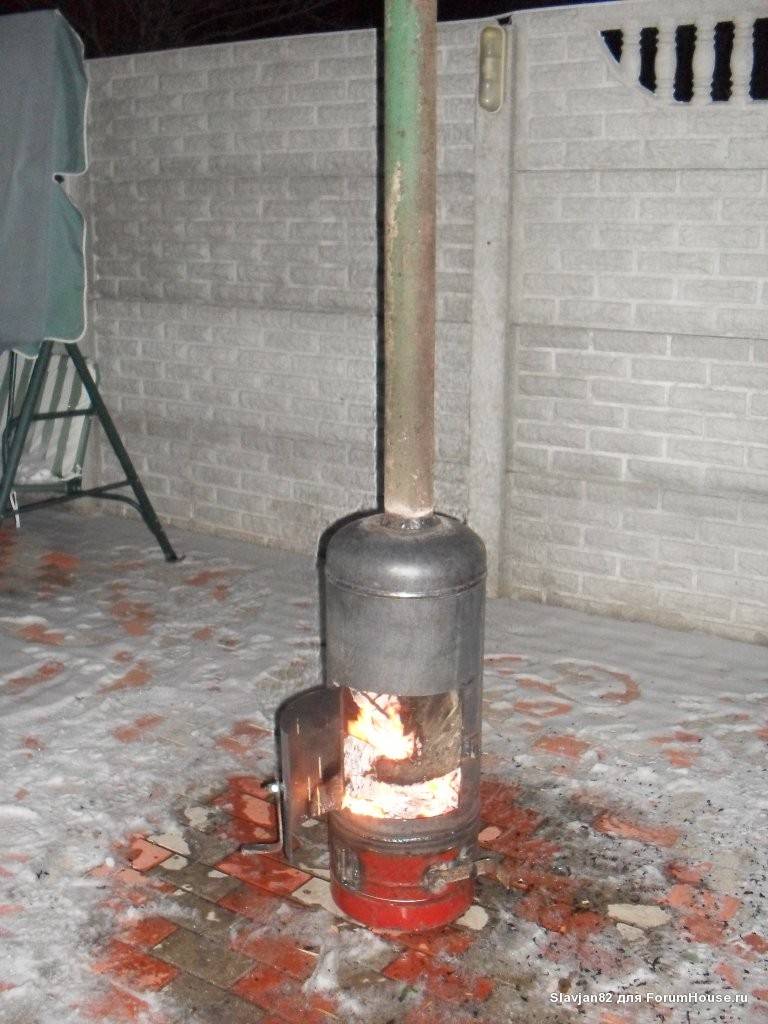

Когда свободного пространства мало, можно сконструировать вертикальную модель. Делить баллон на 2 части обязательно. К внутренним стенкам баллона привариваются крепления, на них будет опираться решетка. Верхняя часть закрывается стальным листом. Он может служить варочной поверхностью.

Вертикальный вариант мини-печки занимает меньше места и позволяет разогревать пищу

Котелок с крышкой стал хорошей заглушкой

В качестве дымохода, можно позади приварить 90 градусный отвод. К нему крепится остальная часть дымовой трубы.

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка

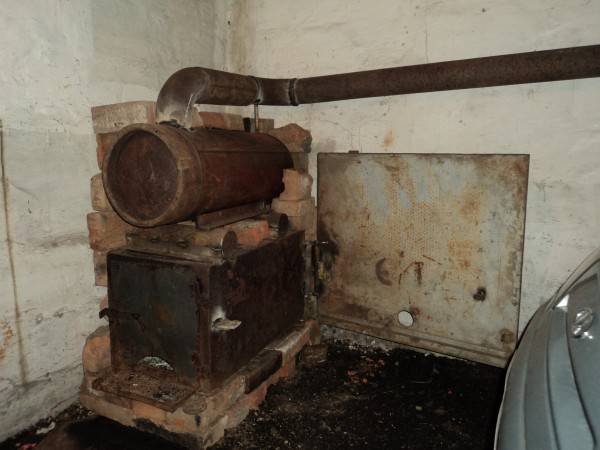

Установка буржуйки на кирпичное основание

Газовая печка для гаража своими руками

Газовый нагреватель собрать своими руками, при соответствующих навыках, сможет любой человек. Для начала заготовьте необходимые материалы, инструменты: — Листы железа 0,8 мм — Сетка железная (подойдет рабица). — Сито железное старое. — Газовая горелка с клапаном защиты. — Баллон для газа. — Металлическая арматура.

Начнем с подготовки сита под габариты будущей печурки. Сито кладем на лист железа. Обводим его гвоздем или маркером. Размечаем боковины по краям листа. Длина прямоугольника должна быть такой, чтобы обхватить сито и будущее дно печки. Ножницами по металлу вырезаем размеченные контуры. Сзади, мы разместим горелку. Делаем разметку, далее сверлим и крепим горелку. Далее соединяем все детали между собой. Поверх сита на пластинах будет крепиться сетка рабица.

Крепим ножки к корпусу, при помощи заклепок. Прикручиваем шланг к клапану горелки. Пускаем газ из баллона. Нужно учесть некоторые нюансы. Если у вас есть рядом магистральный газ, то вы потратите некоторое время, на все согласование с газовой службой. Вам будет нужно сделать проект, провести в хоз-блок вентиляцию если ее нет, сделать нужный фундамент под корпус из негорючих материалов. Вас заставят выдержать размеры от печи до ближайших горючих конструкций.

До пола из горючего материала должно быть 1,5 метра. До ближайшей деревянной стены должно быть более 70 см. До потолка должно быть не менее 1 метра. Если у вас настенный котел, то крепить его можно только на капитальную стену. По правилам пожарной безопасности, не должно быть захламления проходов. Если на полу присутствует масло, то на пол нужно положить цементную плиту, или листовое железо

При эксплуатации такой печи важно учитывать моменты: — Проверять исправность вентиляции в помещении. — После каждого использования нужно перекрывать вентиль подачи газа

— На баллоне должен быть обязательно редуктор, который защитит от обратного удара.

4 Полезные советы

При самостоятельном изготовлении буржуйки на отработке чертежи играют важную роль. С их помощью даже неопытный мастер сможет сделать действительно качественную установку, которая будет служить много лет.

Кроме видимых преимуществ масляной буржуйки пользователи сталкиваются с массой проблем, которые можно решить, учитывая некоторые советы. К примеру, были замечены такие нюансы в работе:

  • неравномерный нагрев помещения;
  • масло выплёскивается из ёмкости при работе;
  • запах гари и дыма в помещении;
  • большой расход топлива.

Неравномерное распределение тепла в комнате (когда возле буржуйки жарко, а в другом конце помещения холодно) решается с помощью установки специальных трубок во вторичную камеру. Благодаря этому поток горячего воздуха можно будет направить в любую сторону и выровнять прогревание здания. При наружной температуре воздуха -30—35 °C можно добиться прогрева помещения до +20—25 °C.

Зачастую качественная работа печки на отработанном масле зависит от правильно настроенной тяги. В связи с этим производство буржуйки на отработке своими руками по чертежам является основой для корректного функционирования установки. Не стоит делать агрегат «на глаз».

Для предотвращения шипения масла его не нужно заливать в ёмкость сразу же после слива с машины. Нужно дать ему несколько дней отстояться и только тогда использовать в качестве топлива. Также есть рекомендации по наполнению бака. Заполнить его нужно на 2/3 от общего объёма.

Зачем увеличивать КПД?

Компактные размеры печки приводят к тому, что поверхность, которая нагревается при работе, невелика. Не так много тепла поступает наружу и помещение стремительно остывает. Иногда кажется, что отдача от буржуйки слабая.

Чтобы помочь ей увеличить эффективность, решается несколько задач:

  • увеличивается длительность горения и тления;
  • обеспечивается достаточно высокая температура сгорания;
  • достигается высокий уровень тяги.

Стандартный КПД буржуйки

Говорить о коэффициенте полезного действия по отношению к буржуйке можно в условном ключе. Это параметр составляет примерно 65-70%.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Печь-буржуйка из газового баллона

Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:

  1. Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
  2. Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
  3. После приваривания петель навешивают дверцу.
  4. Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
  5. Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
  6. Корпус устанавливают на ножки.
  7. В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.

Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.

Как сделать дымоход для буржуйки через стену

Если во время поиска причины того, почему дымит буржуйка при открытии дверцы, было выяснено, что проблема не в загрязнении, значит, дело в неправильном составлении конструкции.

Изготовить и смонтировать дымоход можно и самостоятельно. Для буржуйки больше подходит вариант из металла, нежели чем из кирпича. Для этих целей наиболее подходящей окажется легированная сталь со специальным покрытием, защищающим поверхность от воздействия оксидов. Только не используйте алюминиевую трубу — она расплавится.

При изготовлении понадобятся следующие элементы:

  • Металлические трубы для основы дымохода. Подойдет диаметр в 16 см.
  • Колена для стыковки. Их количество будет зависеть от того, сколько раз будет поворачиваться направление трубы.
  • Защитная насадка для верхней части дымоотвода.
  • Карман для конденсата.
  • Герметик для скрепления швов.
  • Хомут для крепления трубы.
  • Теплоизоляция.

Чертеж для изготовления дымохода для буржуйки через стену

После того как все материалы готовы, можно приступать к монтажу:

Первым делом в стене проделывается сквозное отверстие. При этом если стена деревянная, устанавливается специальный металлический короб с отверстием по центру, которое на 5 мм превышает диаметр трубы. Для кирпичной стены применяется проходной стакан.

Короб заполняется базальтовой стекловатой, а отверстие — асбестовыми полосами.

  • Далее на патрубок буржуйки ставится первый участок трубы. При этом конструкция дополняется термостойким уплотнителем и специальным хомутом, который предотвратит прорыв газов.
  • Ставится колено, отводящее трубу в сторону стены.
  • После того как труба выведена наружу, ставится патрубок и колено.

Пример наружной трубы дымохода

  • Выполняется утепление наружной трубы дымохода. Для придания устойчивости можно закрепить конструкцию кронштейнами.
  • На верхнюю часть трубы ставится защитная насадка.

Разобравшись с тем, как производится монтаж дымохода через стену, можно также обратить внимание на варианты дымохода в окно для буржуйки и через крышу. Таким образом, изучив все необходимые инструкции, можно предпринять ряд действий по очищению готовой трубы либо создать новую

Такие меры помогут избавиться от дымления буржуйки

Таким образом, изучив все необходимые инструкции, можно предпринять ряд действий по очищению готовой трубы либо создать новую. Такие меры помогут избавиться от дымления буржуйки.

Правила безопасной установки металлической печи

Буржуйка накаляется гораздо сильней, чем кирпичная печь, поэтому все легковоспламеняющиеся предметы должны находиться от печи на достаточном расстоянии. Если пол в помещении деревянный, она устанавливается только на кирпичах или металлическом листе. Металл, в свою очередь, укладывается на лист асбеста с выносом его на 35 см или более от краев печки. В передней части перед топкой он должен выступать на 5,5 см. Асбест можно заменить войлоком, пропитанным глиной. Установить такой экран для отражения тепла можно и на бетоне.

Важно! Работающая печь требует присмотра. Не следует надолго отлучаться из помещения, где топится буржуйка

Установка буржуйки на кирпичное основание

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

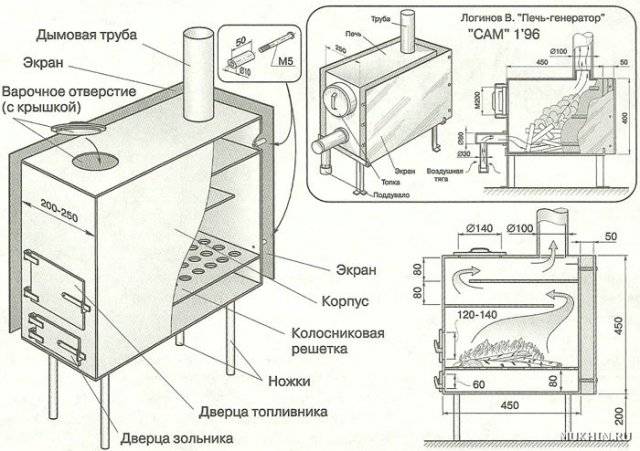

Подробная схема буржуйки Логинова

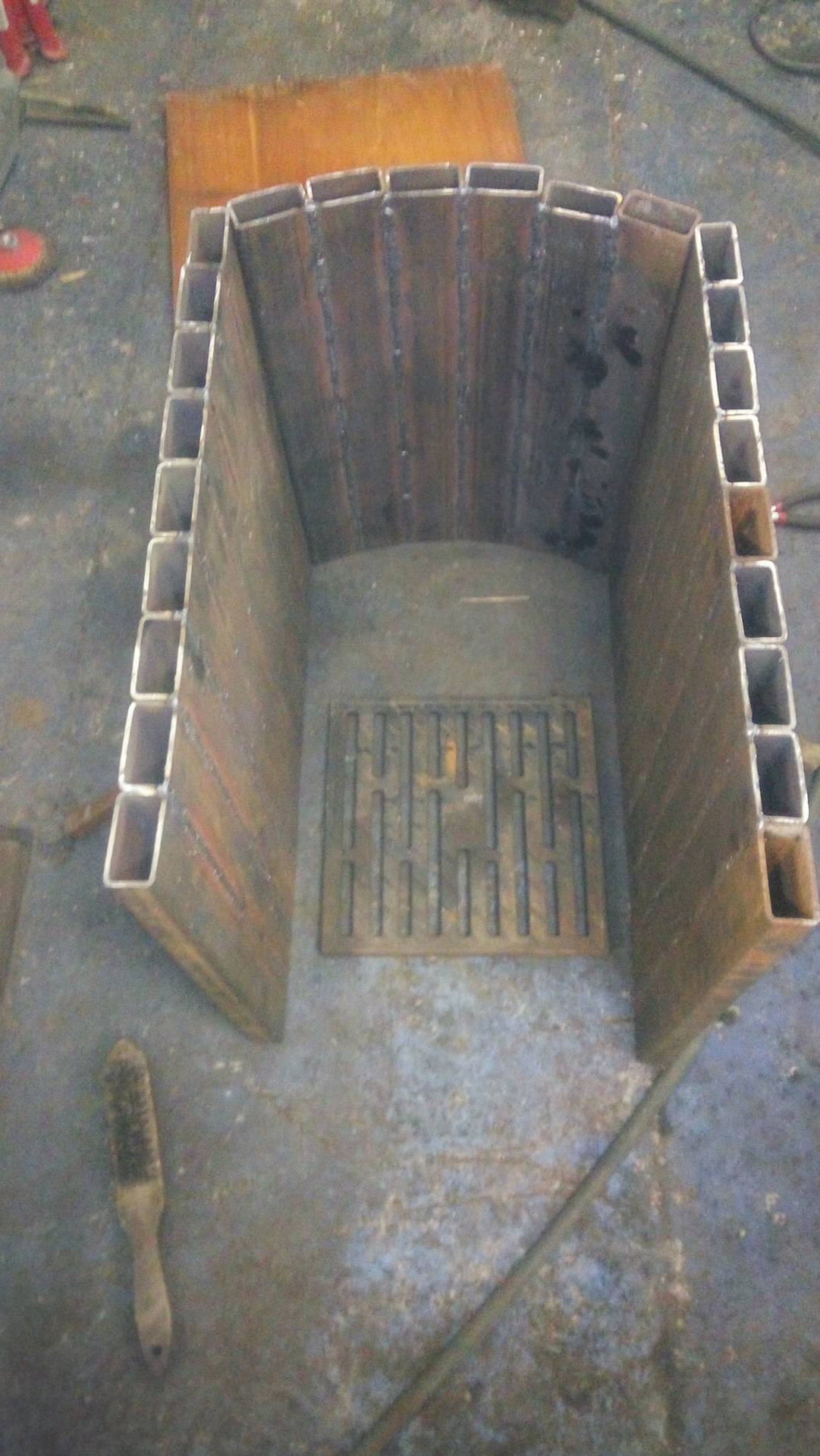

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

  • Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
  • Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
  • Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
  • После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
  • Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
  • Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
  • Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
  • Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Как увеличить кпд буржуйки, поработав с конструкцией

Иногда на силу тяги влияет не форма дымохода, а влияние условий эксплуатации:

  • Следует периодически проверять печь на наличие трещин, особенно по периметру дверцы топки и плиты. Плиты и крышки при наличии трещин заменяются, щели замазываются.
  • Обычно вопросом, как увеличить теплоотдачу буржуйки, задаются по истечению некоторого времени использования. Это обусловлено тем, что на стенах трубы постепенно скапливается сажа, которая уменьшает просвет и делает тягу более низкой.

Для механической очистки трубы дымохода можно использовать ершик или простое самодельное приспособление: проволоку в форме восьмерки, намотанную на деревянную рейку

Периодически удалять сажу стоит и из других частей печи. Так, при очистке дымохода часть осыпается в каналы буржуйки. Они удаляются через уже имеющиеся в прочистные дверки, либо через проделанные отверстия.

Печь из газового баллона

Если у вас на участке завалялся газовый баллон – используйте его для создания буржуйки.

Последовательность работы:

  1. Срезать кран и сделать заглушку отверстия.
  2. В дне вырезать отверстие под дверцу. Из полученного куска днища, с помощью его обваривания полосой металла, делаются дверцы.
  3. На дверцы крепится замок-ручка и они монтируются на баллон с помощью петель, которые привариваются.
  4. В той части баллона, которая будет дном, нужно сделать колосник. Для этого достаточно проделать отверстия.
  5. Под отверстиями днища приваривается жестяная коробка, в которую будет спадать сажа и отходы. В передней части коробки также нужно сделать дверцы – они будут использоваться для регулировки тяги.
  6. Печку нужно поднять от земли с помощью ножек. Для их изготовления подойдет обычная труба.
  7. В верхнюю часть баллона вваривается дымоотвод.
  8. Если есть необходимость, на поверхности конструкции можно организовать варочную поверхность.

Такая печь отопит гараж или небольшой домик на даче.

Буржуйка – достаточно простое приспособление для обогрева помещений. Выполняя работу, помните, что печь должна не только греть, но и отвечать минимальным требованиям противопожарной безопасности.

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

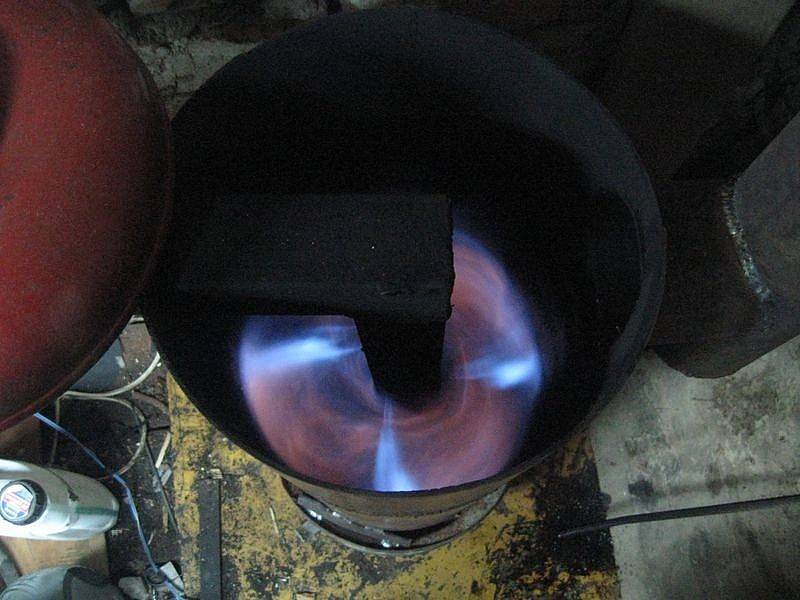

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

  • Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
  • Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
  • Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Модель – буржуйка из газового баллона

Газовый баллон имеет практически идеальную форму и готов к конструкции духового шкафа. Пушистая печь из баллона подойдет для обогрева гаража и дачи.

Рассмотрим, как можно построить печь из баллона:

  1. Начнем с того, что срежем верхнюю часть цилиндра, где был кран, и припаяли сюда заглушку.
  2. Затем вырежьте квадратное отверстие внизу цилиндра. Это будет вход в очаг. Отрезанную деталь не выбрасываем, так как сделаем из нее дверь. Вам просто нужно эту деталь побелить, доведя до нужного размера.
  3. Привариваем петли, устанавливаем дверь, фиксируем ручку замка.
  4. Проделываем отверстия в боковой части цилиндра, которая станет дном конструкции. Они возьмут на себя функцию решетки.
  5. Подготавливаем коробку из металла меньшей толщины и закрепляем под отверстиями — сетку. Ящик будет выполнять роль пепельницы, в которую попадают остатки продуктов сгорания, и одновременно выступать в роли вентилятора. К зольнику нужно подключить дверцу.
  6. Для конструкции печки осталось сделать ножки. Для этого воспользуемся металлической трубкой или уголком. Припаиваем их ко дну топливного бака.
  7. В верхней части со стороны, противоположной очагу, прорезаем отверстие в зольном ящике и привариваем дымоход.
  8. При желании можно создать варочную панель на верхнем уровне плиты. Делается это просто: сваривается стальной арматурный каркас. Такое панно получается достаточно просторным, можно поставить сразу два элемента.

Установка печи

Ставить печь на пол – не самая лучшая идея. Из уголка, пошедшего на изготовление опорных полок колосников, можно изготовить ножки, приварив их к корпусу печи, или опорную станину. Тут главное, чтобы печь стояла максимально устойчиво.

Важным моментом является выбор правильного места расположения буржуйки. Для того чтобы её раскалённые металлические стенки не стали причиной пожара, пол и стены рядом с печью необходимо изолировать с помощью кирпичей, или пропитанного глиной войлока, и закрыть листами металла. Защитить следует пространство на 35 – 40 см по периметру. Со стороны дверец рекомендуется добавить ещё сантиметров десять. Это исключит попадание вылетающих искр на окружающие предметы.
