Делаем водонагреватель косвенного нагрева своими руками

Бойлер для нагрева воды электричеством: как сделать нагреватель из газового баллона самостоятельно

Схема бойлера

Если зимой бойлер косвенного нагрева прогревается за счет отопительной системы, то на летний период целесообразно оснастить его ТЭНом. В качестве бака для бойлера может послужить один или два газовых баллона, которые можно найти у себя дома. Подойдет как новый баллон, так и бывший в употреблении.

Можно использовать один баллон, но поскольку емкость его невелика (обычно 50 литров), целесообразнее взять сразу два баллона и сварить их между собой, отрезав дно у обеих емкостей. Стенки баллонов выполнены из нержавеющей стали, которая отлично подходит для длительного взаимодействия с горячей водой.

Инструменты и материалы

Чтобы собрать бойлер, потребуется:

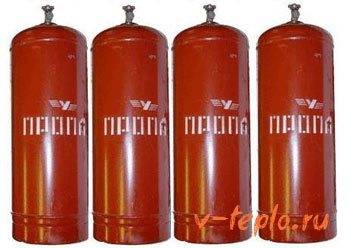

• сам баллон или два, если планируется сделать нагреватель большого объема;
• болгарка;
• углошлифовальная машинка для зачистки поверхностей;
• змеевик (самостоятельно сделанный из медной или латунной трубы), либо труба;
• нитро-грунтовая краска;
• электродрель с корончатой насадкой;
• фитинги и шаровые краны для соединения конструкции с трубопроводом;
• трубогиб для формирования витков, либо полено, труба подходящего размера (если конструкция подразумевает использование змеевика, а не прямой трубы);
• плотный полиэтилен или ткань, а также напыляемый полиуретан для теплоизоляции;
• крепления для подвеса или опоры.

Когда все материалы готовы, можно приступать к изготовлению.

Инструкция по изготовлению

Подготовка состоит из следующих этапов:

Газовый баллон для бойлера

1. Сначала подготавливается газовый баллон.  Его необходимо хорошенько почистить и распилить при помощи болгарки.
2. Затем внутреннюю поверхность зачищают с использованием углошлифовальной машины, моют, сушат и покрывают нитро-грунтовой краской, чтобы избежать запаха газа от воды при эксплуатации.

Затем приступают к сборке водонагревателя.

Сборка

Сборка выполняется в следующей последовательности:

1. В баллоне электродрелью просверливают отверстия подвода холодной воды и отвода горячей. Также делается отверстие под змеевик или трубу.

Сборка бойлера из газового баллона

1. Отверстия зачищают и устанавливают в них фитинги и шаровые краны.
2. В нижней части бака сверлят еще одно отверстие, через которое будет сливаться застоявшаяся вода.
3. С помощью трубогиба из медной трубы диаметром 10мм делают змеевик. Изготавливать его стоит по заранее проведенным расчетам. Концы змеевика загибают в одном направлении на расстоянии 20-30 см.
4. В отверстия, выпиленные под змеевик, приваривают резьбовые штуцеры.

1. Змеевик вставляется в высверленные для него отверстия и приваривается.
2. При разрезании баллона посередине, в нижней части монтируют ТЭН, высверливая под него отверстие и вкручивая резьбовую насадку. Если же конструкция бака предполагает наличие отдельного дна, крышки и центральной части, электрический нагреватель можно установить в конце сборки.
3. Снаружи бак утепляется теплоизоляционным материалом. Все патрубки защищают при помощи полиэтилена и ткани, а затем наносят напыляемый полиуретан. Если хочется сэкономить. Можно использовать монтажную пену, завернутую в фольгированную телпоизоляцию.

Теплоизоляция для бойлера

1. К бойлеру приваривают крепления и размещают его в выбранном месте.

В конце работ накручивают фитинги, краны, и монтируют верхнюю крышку. Лучше не заваривать ее, а закрепить на болты или стальную проволоку, чтобы иметь доступ внутрь бака.

Описанные в тексте варианты самодельных бойлеров косвенного нагрева – лишь некоторые из возможных. Наряду с цилиндрическими бойлерами сантехники-любители собирают также конструкции на основе квадратных емкостей, делают многослойную обмотку вместо однослойной. Главное – правильно рассчитать конструкцию, чтобы бак имел достаточный объем, а змеевик обеспечивал нужный уровень прогрева.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

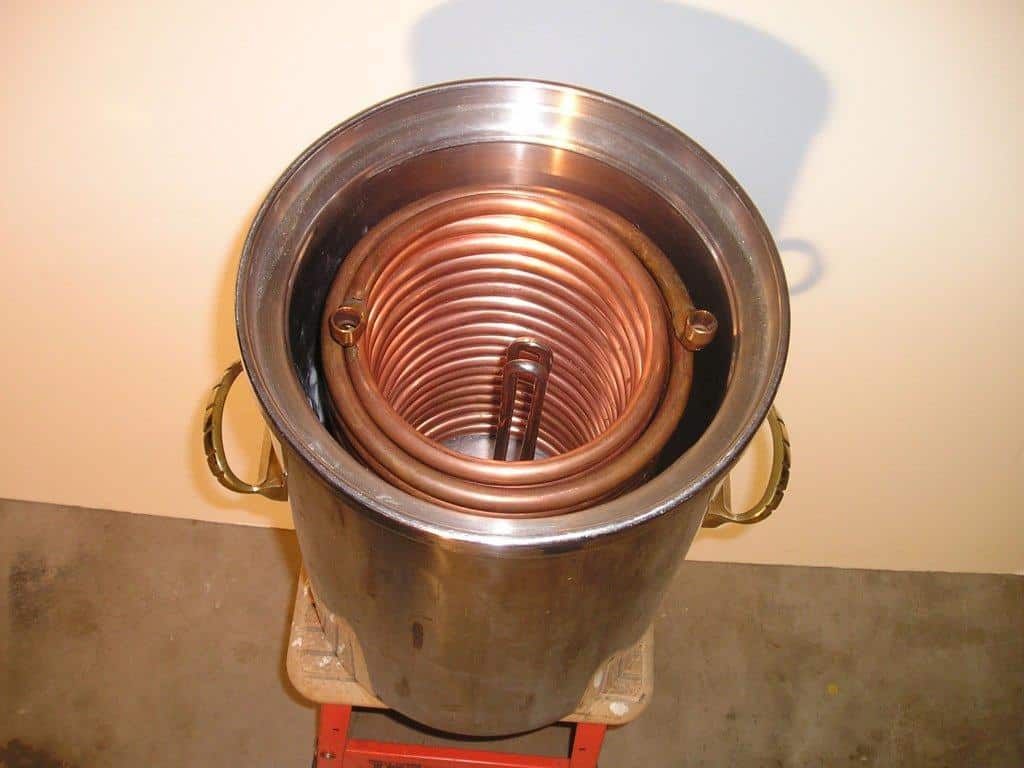

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

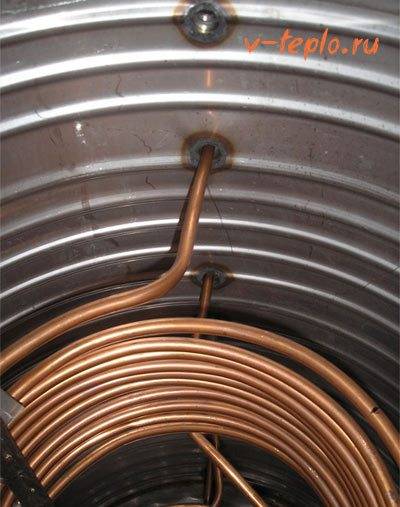

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Порядок самостоятельного изготовления бойлера

При самостоятельном изготовлении бойлера косвенного нагрева потребуется:

1. приготовить подходящую емкость;
2. изготовить змеевик;
3. провести работы по теплоизоляции;
4. собрать устройство;
5. присоединить змеевик к системе отопления дома;
6. организовать подачу холодной воды;
7. соорудить кран для теплой воды.

Этап первый — подготовка емкости. В качестве емкости для теплой воды подойдет бак из любого материала устойчивого к коррозии — нержавейки, пластика, эмалированного металла. При работе с емкостями из металла может понадобиться сварочный аппарат. Емкости, имеющие покрытие из эмали или стеклокерамики не отличаются особой устойчивостью к коррозии и весьма быстро приходят в негодность. Гораздо долговечнее и надежнее баки из нержавеющей стали.

В качестве подходящей емкости можно использовать газовый баллон. Необходимо разрезать его пополам, после чего тщательно почистить и прогрунтовать станки баллона изнутри. В противном случае вода из готового бойлера может пахнуть газом в течение нескольких недель.

Этап второй — теплоизоляция. Для уменьшения естественных теплопотерь поверх бойлера нужно обязательно уложить слой хорошей теплоизоляции. Работы по теплоизоляции удобнее выполнять до сбора конструкции. Для утепления можно применять любой подходящий материал, например, обыкновенную монтажную пену. Закрепляется утеплитель при помощи поволоки, клея или любым другим методом. Утеплитель должен полностью покрывать бойлер. так как от качества теплоизоляции зависит КПД работы устройства. Можно для сохранения тепла использовать бак большого размера. Бойлер вставляется в большой бак и пространство между стенками емкостей заполняется утепляющим материалом.

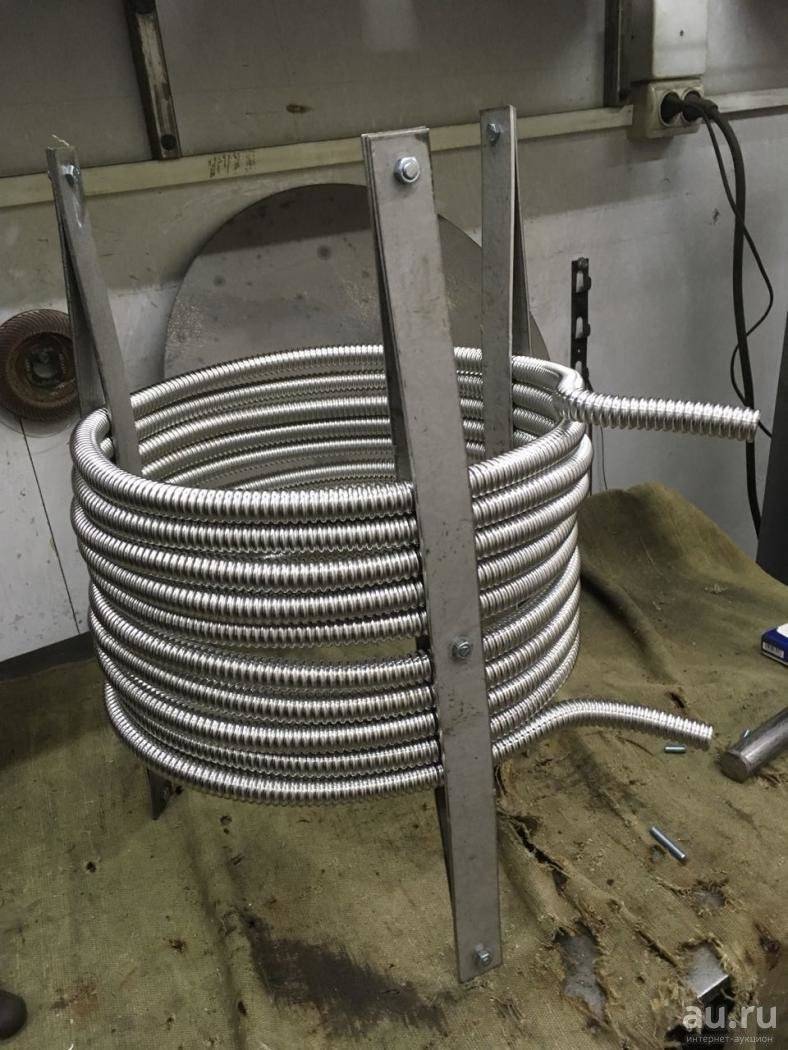

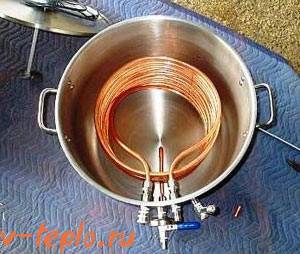

Этап третий — змеевик. Изготовить змеевик можно из пластиковой либо металлической трубы небольшого диаметра. Труба аккуратно наматывается на цилиндрическую оправу, для которой можно применить более прочную трубу с большим диаметром, оцилиндрованное бревно или что-нибудь подобное.

Поместить змеевик можно как по центру емкости, так и вдоль стенок. Количество витков и диаметр змеевика выбирается в зависимости от конфигурации и размера бака. Не следует наматывать змеевик слишком плотно, иначе его трудно будет снимать. При эксплуатации нагревательный элемент может покрываться накипью и прочими отложениями. Хотя бы раз в годзмеевик следует чистить от отложений.

Этап четвертый — сборка бойлера. После подготовки всех элементов нужно собрать бойлер. При случайном повреждении теплоизоляции следует ее восстановить. Змеевик подключается к отопительной системе дома, после чего монтируются трубы для подачи холодной воды. Для горячей воды устанавливается кран. Можно сразу установить разводку для кухни, ванной и в местах необходимости.

Для удобства использования можно закрепить бойлер на стене при помощи кронштейнов. Из стального уголка изготавливаются специальные удерживающие «ушки», которые привариваются к металлическому баку. Бойлер закрепляется в удобном месте и можно им пользоваться.

Бойлер косвенного нагрева своими руками: устройство

В принципе, чтобы самостоятельно собрать водонагреватель косвенного нагрева, много различных материалов не понадобится – нужна труба и емкость на 150-200л. Несмотря на такое малое количество материалов и простое устройство бойлера косвенного нагрева, с ними придется изрядно повозиться, чтобы собрать в единое изделие. По большому счету, еще до начала сборки нужно произвести ряд подготовительных работ. По сути, понадобится изготовить две части этого устройства. Поговорим о них несколько подробнее.

Змеевик. Это наиболее сложная в изготовлении часть косвенного водонагревателя – по своей сути, это труба, закрученная в спираль. Сами понимаете, что без специального оборудования скрутить трубу в бараний рог не получится – придется хитрить и изворачиваться. Следует понимать, что форма змеевика – не такой уж важный момент. В общем, выход из этого положения есть, и даже не один. Во-первых, змеевик можно изготовить из медной трубы – она продается в бухтах и, по сути, уже является скрученной. От вас потребуется только уменьшить диаметр этой бухты и вытянуть спираль в высоту – это не сложно делается руками, и комментарии здесь излишни. Единственная сложность, которая может возникнуть при таком изготовлении змеевика, это соединение его с самим баком – его либо тоже придется делать из меди, что не очень хорошо и к тому же дорого, либо использовать специальные переходники. По большому счету, это не такая уж и проблема – любой сантехники вставит с помощью прокладок в емкость сгоны и подсоединит к ним змеевик посредством разъемных резьбовых соединения. Во-вторых, змеевик можно собрать из черной трубы и готовых поворотов (отводов) – да, он не будет иметь спиральную форму, но в целом свое предназначение он выполнит. Недостатком «черной» трубы является ее недолговечность. В общем, медная труба будет идеальным вариантом – на ней и остановимся в данном примере, а вы уже делайте как считаете нужным.

Накопительный резервуар – стандартно он изготавливается из листового железа. В заводских условиях ему придают форму цилиндра, но при самостоятельном изготовлении этого узла придется довольствоваться формой куба. Либо нужно будет подыскать готовую емкость в виде бочки или еще чего-либо, во что сможет поместиться медная спираль

С точки зрения технологии изготовления такой емкости следует обратить внимание всего на два момента – это герметичность (бак нужно будет проверить на его способность выдерживать воду под давлением) и частичное изготовление. Чтобы вставить в него змеевик, бак должен быть открыт хотя бы с одной стороны – она заваривается потом, после соединения двух частей бака.

В принципе, можно быть немного дальновидным и перестраховаться на все случае жизни. К примеру, летом запускать котел и палить газ ради одного горячего водоснабжения будет неразумно. Чтобы сделать бак косвенного нагрева независимым от системы отопления, в него дополнительно можно встроить электрический тэн. Бойлер косвенного нагрева с тэном можно эксплуатировать и зимой, и летом – для изготовления данного универсального варианта дополнительно понадобится сам тэн (точно такой же, как монтируется в электрических накопительных водонагревателях), а также муфта для его установки.

Монтаж бойлера

Для начала необходимо взять баллон (пропан) и вентиль. Если использовать старый баллон, то некоторое время он будет выдавать запах газа. Первым делом следует промыть баллон. Для этого его необходимо разрезать, хорошо почистить и загрунтовать специальным нитратом. После того как грунтовка высохнет, баллон необходимо сварить. 1 такой бойлер может согреть около 50 л воды.

После чего начинаются сборочные работы. Для начала откручивается вентиль, который шел в комплекте. На его место приваривается гайка из стали (диаметр — 32 мм). Но перед этим необходимо придать гайке сгонную резьбу.

Это действие необходимо для лучшего стыка крепежа водонагревателя с местом монтажа.

Схема змеевика для бойлера.

Следующим этапом будет начинка водонагревателя. Для чего следует взять часть трубы (диаметр — 15 мм). С одной стороны у данной трубы вытачивается при помощи лерки резьба. Трубка для подачи горячей воды по длине должна быть соизмерима с длиной бойлера. В этом случае прогрев воды будет равномерным. Труба для подачи холодной воды делается по следующему принципу. К металлической трубке приделывается заглушка, вдоль трубы просверливаются отверстия. Отверстия необходимы для того, чтобы потоки горячей и холодной воды не перемешивались. В другой стороне трубы вытачивается резьба.

При желании соединить изготавливаемый водонагреватель и накопительный бойлер косвенного типа следует провести ряд дополнительных действий. Он будет греться от отопительной системы. Итак, следует вырезать отверстие, которое составляет 50 мм в диаметре. Это необходимо проделать для теплообменника. В итоге получается труба, внутрь которой вставлена другая. Затем стыки, заглушки обеих труб свариваются. Стыки соединения лучше изолировать силиконовыми смесями.

Схема подключения бойлера.

При таком типе водонагревателя подача воды осуществляется сверху, а выход выводится снизу. Горячая вода льется вверх, поэтому при наличии мощного тэна можно получать теплую воду без предварительного нагрева. Как вариант водонагреватель можно приварить к вертикальному стояку отопительного котла. В этом случае думать о креплении водонагревателя не придется и на виду остается минимум труб.

Далее берется стальной угол. Предварительно к уголку монтируются болты. Они служат крепежными элементами для монтажа бойлера к стене. Труба с гайкой обматывается паклей, и в гайку устанавливается нагревательный тэн мощностью 2 Квт с терморегулятором. Терморегулятор подойдет от любого заводского нагревателя. Затем на бойлер крепится специальная лампочка со световым сигналом (или светодиод). Затем тэн следует обернуть теплоизоляционным материалом. Чтобы водонагреватель максимально долгое время не охлаждался, его следует оклеить пенопластом. Как вариант, его можно разместить в большом ящике, промежутки которого заполнить любым утеплителем (стекловата, пенопластная крошка). Для утепления можно воспользоваться подложкой для ламината. Необходимо обернуть этим материалом 2 основания нагревателя и по диаметру. Затем повторить процедуру обертывания, но теперь материал блестящей стороной повернуть наружу.

Данная схема подойдет и для сооружения напольного и вертикального бойлеров. Смысл подключения горизонтального водонагревателя немного отличается от описанного выше, но внутреннее наполнение ничем не отличается.

Подготовительный этап

Для того чтобы сделать водонагревательный прибор самостоятельно, потребуется разобраться в чертежах. Также следует приобрести все необходимые материалы и инструменты для работы.

Материалы, которые понадобятся при изготовлении бойлера для горячей воды своими руками:

1. Ёмкость с толстыми, металлическими стенками (например, пригодится резервуар от баллона).
2. Гайка — 32 мм.
3. Терморегулятор.
4. Электрический ТЭН.
5. Пакля либо специальная смазка для изоляции нагревательного элемента.
6. Клапан на холодную воду.
7. Фольгированный материал.
8. Угольник металлический.
9. Труба.
10. Провода и клеммы на электропроводку.
11. Крепления на стену (если нужно).

Не забываем про соответствующий материал, который потребуется для сборки бойлера Своими руками сделать бойлер по чертежам несложно. Можно взять новый газовый баллон. Но можно использовать и бывший в употреблении резервуар, однако в этом случае при его использовании в первое время вода будет иметь соответствующий запах газа. Чтобы мгновенно избавиться от малоприятного запаха, следует разделить ёмкость на две части, внутри хорошо почистить и обязательно обработать нитрогрунтовкой. После этого внутреннюю поверхность необходимо тщательно вымыть и просушить.

Гайку необходимо вкрутить в сгон с резьбой и прикрепить в предполагаемую зону месторасположения гальванического ТЭНа. Трубка, по которой будет осуществляться подача воды, должна выходить с верхней части бойлера. Для того чтобы холодная вода поступала в проточный водонагреватель, следует сделать собственными руками рассекатель — это труба с небольшими дырочками и заглушкой с одной стороны, которая не позволяет воде разной температуры перемешиваться. Другой край трубы необходимо снабдить резьбой. На дальнейшем этапе нужно сделать отверстия около теплообменника.

Что такое бойлер

Это водонагреватель, сконструированный из бака для воды с теплосберегающей прослойкой и нагревательного элемента. Такие аппараты часто подключаются к газовым котлам.

Бойлеры бывают трех типов – накопительные, проточные и с косвенным нагревом. Расскажем вкратце о первых двух:

1. Накопительные работают по принципу термоса, то есть вода в них набирается, потом нагревается, а после расходования части кипятка в бойлер снова поступает порция воды и производится нагрев. Такие агрегаты, как правило, имеют внушительные размеры. Их серьезный недостаток заключается в том, что на нагрев свеженабранной порции воды уходит довольно длительное время.
2. В проточных бойлерах вода не хранится, а быстро подогревается за то время, когда проходит через устройство. Эти агрегаты меньше по размерам, чем накопительные, однако потребляют на порядок больше мощностей, а значит, требуют наличия в помещении современной электропроводки и являются весьма дорогостоящими в обслуживании.

Теперь подробнее остановимся на том, как работают бойлеры косвенного нагрева.

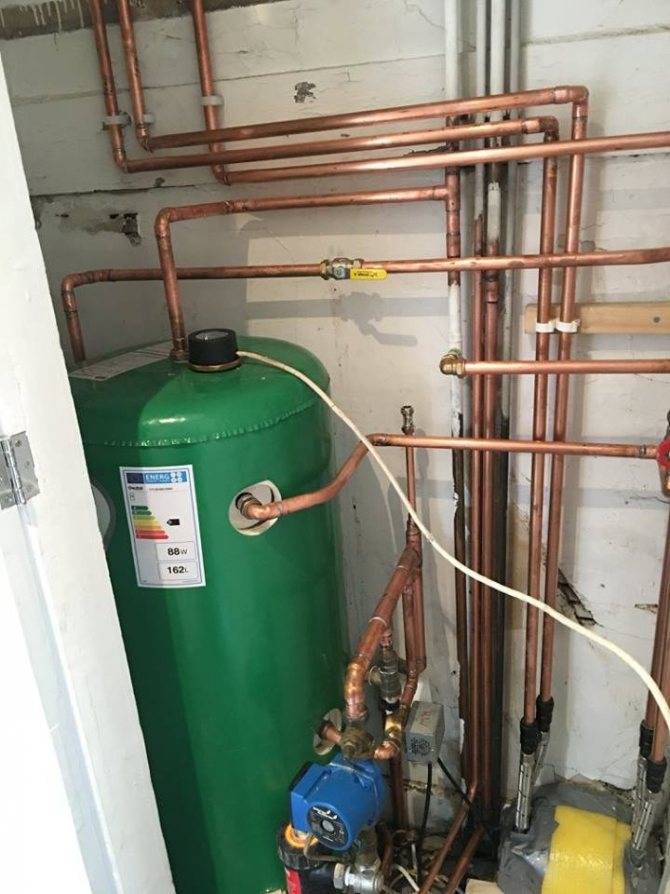

Бойлер косвенного нагрева

К достоинствам таких бойлеров также можно отнести то, что они не перегружают электропроводку.

Все вышеперечисленное делает бойлеры косвенного нагрева экономически выгодными бытовыми приборами, идеальными для установки в местах, не оборудованных центральным отоплением, будь то большая квартира, жилой коттедж, либо здание офисного или промышленного назначения.

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка — проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

• Прочность стенового покрытия;
• совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен. При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Принцип работы бойлера косвенного нагрева

Этот вариант идеально подходит для многоквартирного дома, но использовать его можно без лишних затрат только в период отопительного сезона. Для периода, когда центральное отопление отключено, в нем можно предусмотреть электрический ТЭН. В этом случае придется больше заплатить за электроэнергию, но включать нагрев можно по мере необходимости.

Принципиальная схема работы водонагревателя косвенного нагрева

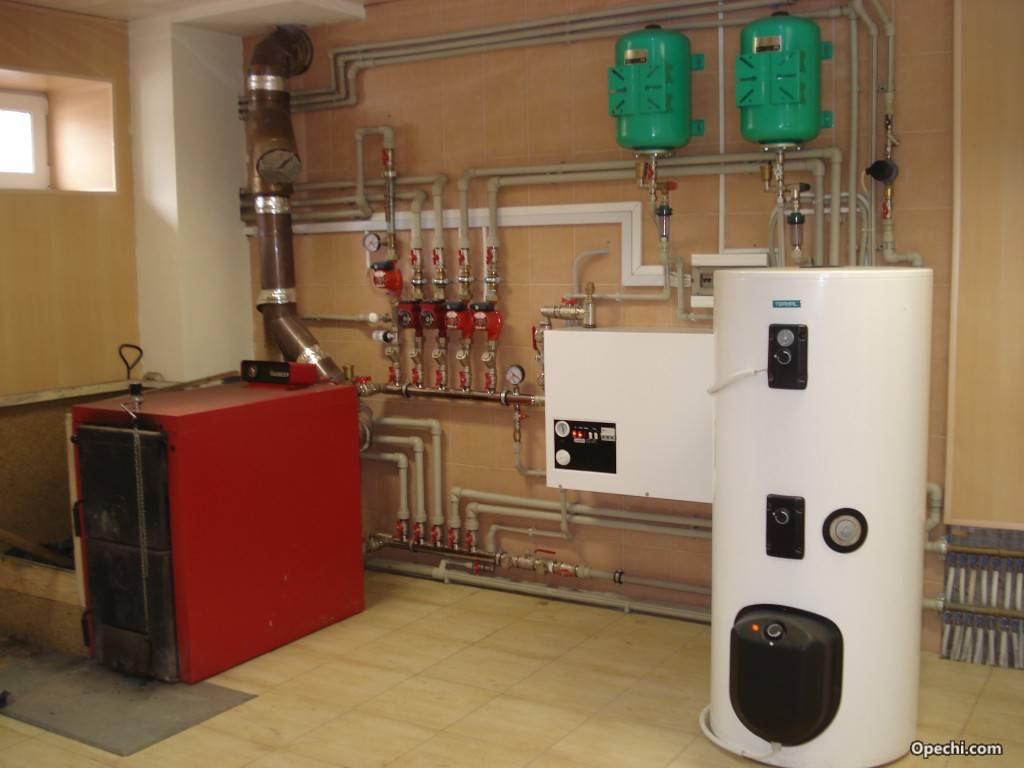

Такую же систему можно устроить и в частном доме, если в нем установлено автономное отопление от котла.

Конструкция и материалы

Бойлер этого вида состоит из емкости, которая может иметь любой объем. Ее лучше изготовить из нержавеющего материала, так он прослужит более долгий срок, и подогретая вода будет всегда чистой. Для емкости бойлера обычно используют бочку, новый газовый баллон или же делают бак на заказ.

• В середине емкости устанавливается труба, скрученная в виде змеевика, по ней и будет циркулировать теплоноситель. В качестве трубы хорошо использовать медь или латунь – металлы с хорошей теплоотдачей. Впрочем, как вариант, возможно, выбрать для этой цели и металлопластиковую трубу маленького диаметра.
• Чтобы изготовить аккуратный змеевик, длинную трубку (порядка 15 метров) накручивают на другую трубу большего диаметра, на деревянное ровное бревно или на другой подходящий цилиндрический предмет.

Навивка змеевика

• Количество витков на змеевике зависит от формы и высоты емкости, но чем длиннее труба, закрученная в змеевик, тем быстрее можно будет получить подогретую воду.
• Концы трубы выводятся из бака в разных местах. Сверху емкости располагают патрубок, в который будет попадать теплоноситель из системы отопления. Пройдя через змеевик, он возвратиться в отопительный контур через другой патрубок, расположенный в нижней части бака.
• В баке устраивается два отверстия: для заполнения его холодной водой и для забора подогретой. Первое устраивается снизу бака, а второе сверху, откуда горячая вода разводится в нужные точки: душ или кухонный кран.

Схема-чертеж подключения бойлера косвенного нагрева

На схемах хорошо можно рассмотреть подключение и циркуляцию воды и теплоносителя системы отопления.

Другим вариантом может стать бойлер того же типа, но без змеевика. Для него понадобится две емкости — большого и компактного размера. Маленькая емкость устанавливается в середине большого бака, она и будет исполнять роль теплообменника. Теплоноситель не будет циркулировать по трубкам – он проходит через внутреннюю компактную емкость. Принципы работы и проведения труб для циркуляции подогреваемой воды идентичны первому варианту.

Нужно сказать, что принцип устройства такого прибора достаточно прост, поэтому, опираясь на него, можно изобрести и свою конструкцию водонагреватель косвенного типа.

При желании можно оснастить бойлер ТЭНом

В данных вариантах бойлера возможно также использование электрического ТЭНа, который встраивается в емкость снизу. Поэтому лучше, если бойлер будет подвешен на стену с помощью кронштейнов. Также можно установить корпус на высокие ножки, которые несложно сделать из уголка или арматуры. ТЭН, по сути, является тем же кипятильником, только нужно правильно подобрать его мощность — она будет зависеть от объема бойлера.Этот нагревательный элемент можно приобрести в специализированном магазине.

Схема бойлера косвенного нагрева с ТЭНом
