Все о радиаторах Kermi

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора. Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

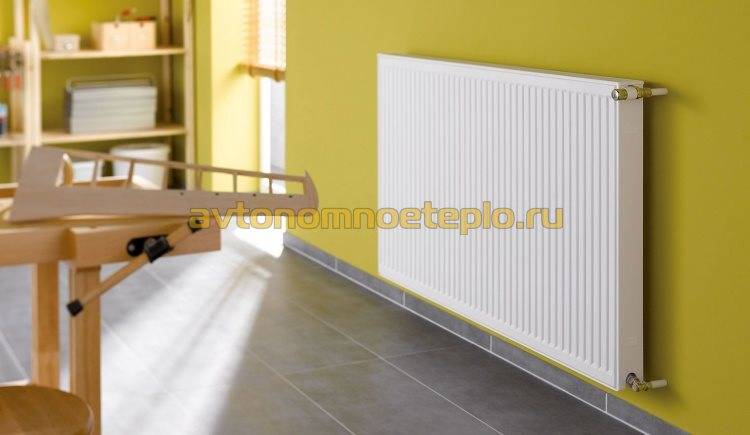

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

  • 10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
  • 11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
  • 21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
  • 22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
  • 33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои. Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Особенности эксплуатации стальных радиаторов

Панельные радиаторы Керми

Отзыв потребителей и специалистов по монтажу отопительных приборов такого типа свидетельствует, что их высокая эффективность может быть достигнута при выполнении определенных требований. К числу таковых относятся следующие:

  1. Панели Kermi соединяются методом сварки, поэтому весьма чувствительны к возможным гидравлическим ударам в системе. Этому способствует комплектация панелей почему-то шаровыми кранами.
  2. Вследствие активной коррозии металлических внутренних поверхностей стальных радиаторов при свободном доступе воздуха к ним недопустим полный слив теплоносителя из отопительной магистрали при окончании отопительного сезона. В случае проведения необходимых работ следует, слив воду, затем вновь заполнить ею трубы. Это обстоятельство ограничивает целесообразность установки радиаторов отопления КЕРМИ в системах централизованного отопления.
  3. Медные трубки, входящие в комплект поставки панелей, могут провоцировать наведение блуждающих токов в системе. Поэтому такие радиаторы нуждаются в обязательном заземлении. Лучше вообще заменить медные трубки на металлопластиковые, благо рабочие температуры теплоносителя в 110°С для отечественных отопительных сетей применяются крайне редко.
  4. Стальные отопительные радиаторы Kermi относятся к приборам конвективного нагрева. Поэтому минимальное расстояние от их рабочей поверхности до смежных плоскостей пола либо подоконника должно быть не менее 100-120 мм, иначе конвективный теплообмен будет затруднен.

Принципы подключения стальных батарей

Боковое подключение.


Наиболее популярным является классическое боковое подключение, проходящее следующим путем подводящая труба подключается к верхнему патрубку, труба по которой проходит «обратка» соответственно подсоединяется к нижнему патрубку. Обе трубы находятся параллельно друг другу с одной стороны.

Этот принцип позволяет добиться максимального эффекта от эксплуатации системы теплоснабжения. Максимальная теплоотдача основное достоинство данного метода.

Стальные радиаторы с боковым типом подключения имеют цены несколько ниже, чем аналогичные по техническим характеристикам модели с нижней подводкой.

Специфики применения отопительных приборов Керми

Радиаторы из стали для домового отопления применяют уже давно. Отопительный прибор Керми замечательно подойдет для обогрева домов с независимыми отопительными системами, допустимую мощность может высчитать профессионал. Отопительный прибор Керми запланирован на давление 8-10 атм. Аналогичным образом, присоединение отопительных приборов Керми к независимой системе не может представить трудности, так что их можно вполне приобрести.

Иное дело – присоединение отопительных приборов Kermi к централизованной отопительной системе. Часто давление в данных системах составляет более 20 атм. Подобных значений стальной панельный отопительный прибор Kermi скорее всего не выдержит и разорваться. Благодаря этому, перед тем как приобрести и установить стальной панельный отопительный прибор Kermi, необходимо узнать свойства системы обогрева.

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

Мощность радиаторов керми – таблица

Регулировочные устройства — краны, вентили, автоматика


Регулировка радиаторов отопления в квартире, на даче, в особняке напрямую зависит от качества регулирующей арматуры.

Запорный шаровой кран с большой натяжкой может быть отнесён к регулирующим устройствам. Он не может обеспечить стабильный тепловой режим, такое устройство требует постоянных манипуляций при регулировке.

Важно! Этот кран должен постоянно находиться в одном из крайних положений. В промежуточном положении его уплотнение приходит в негодность, и он даёт протечку. Читать также: Класс точности электросчетчиков для жилых домов

Читать также: Класс точности электросчетчиков для жилых домов


Вентильный кран под шестигранник может менять объём горячей воды, поступающей в батарею. Это достигается за счёт изменения проходного отверстия вентиля. Его клапан механически связан с делительной шкалой на рукоятке. Метки на шкале служат для установки оптимальной температуры. Такие вентили очень недорогие и достаточно надёжны, но требуют постоянного контроля.

Автоматический терморегулятор сам изменяет температуру нагрева радиатора в зависимости от температуры в помещении. Командует этим процессом температурный датчик.

Термостатические терморегуляторы очень похожи на вентиль ручного типа, при этом на клапане вентиля монтируют термоголовку, которая управляет работой клапана.

Наиболее совершенным является электронный терморегулятор, он обладает наибольшим набором функций. Устройства такого типа позволяют программировать их работу, задавая необходимую температуру в различные временные интервалы. Панель управления такого терморегулятора снабжена удобным дисплеем с кнопками.

Важно! В стандартных многоэтажках с централизованной системой отопления вода в системе содержит примеси, забивающие термостаты. Поэтому при установке автоматических регулирующих устройств, необходимо монтировать перед ними специальные фильтры

Такая защита требует постоянного обслуживания.

Терморегуляторы могут не только поддерживать комфортную температуру в помещении, но и позволяют снизить затраты на нагрев теплоносителя.

На сегодняшний день показатель вырабатываемых энергоресурсов, которые тратятся на отопление и вентиляцию сооружений, достигает 40 — 45%. К сожалению, в нашей стране это значение в несколько раз выше, чем в более развитых государствах.

В связи с этим, как ни странно, проблема энергосбережения является одной из самых острых и обсуждаемых. Также стоит помнить о том, что стоимость энергоносителей для бытовых целей постоянно растет.

Существует огромное количество способов сэкономить на электроэнергии, но в данной статье речь пойдет о радиаторах отопления и термоголовках, которые позволяют существенно снизить затраты на поддержание тепла в доме. Однако, необходимо правильно подобрать терморегулятор для своей отопительной системы, а также корректно произвести их установку.

Как правильно выбрать термостататический механизм для радиатора

При выборе термоголовки необходимо учесть все особенности установленной системы отопления. С учетом этих особенностей, а также условий монтажа радиаторов, открывается широкий выбор сочетаний головок и клапанов.

Например, если ваша отопительная система идентифицируется как однотрубная, лучше всего подойдут клапаны с максимальной пропускной способностью воды, как и для систем с двухтрубными системами, в которых вода передвигается естественным образом, без вмешательства каких-либо механизмов.

А вот если используется двухтрубный радиатор, подача воды в котором происходит за счет циркуляционного насоса, то лучше всего подбирать клапан с регулировкой этой самой подачи.

После того как выполнено верное решение по выбору клапана, можно приступать к самой термоголовке.

Существует пять наиболее распространенных и доступных вариантов термоголовок компании Kermi, которые можно купить, а именно:

  • накладной со внутренним термоэлементом;
  • электронные с возможностью программирования;
  • с внешним датчиком температуры;
  • антивандальные;
  • термоголовки со внешним регулятором.

Классические термоголовки, датчик температуры в которых устанавливается внутренним образом, устанавливаются в тех случаях, когда ось прибора находится в горизонтальном положении после установки.

Множество профессионалов рекомендует не производить установку термоголовки на радиатор отопления вертикальным образом. Дело в том, что тепло, которое исходит от радиатора, будет сильно влиять на такую установку, вследствие чего устройство почти со 100%-ной вероятностью будет функционировать неправильно.

Если по какой-либо причине установка головки в горизонтальном не представляется возможной, можно воспользоваться специальным выносным датчиком температуры, который крепится на капиллярную трубку.

Читать также: Как подключить регулятор оборотов к болгарке

Существуют и другие причины установки внешнего датчика температуры, а именно:

  1. Если радиатор будет располагаться за шторами.
  2. Если рядом с термоголовкой находится еще какой-нибудь источник тепла.
  3. Если батарея расположена под большим подоконником.

Что касается электронных датчиков с внешним дисплеем и возможностью программирования, они также бывают двух видов:

  • со встроенным блоком управления;
  • со съемным (выносным) блоком управления.

Устройства со съемным блоком управления могут также продолжать работы после его отделения от конструкции, чем не может похвастаться вариант со встроенным блоком. Однако, естественно, и цена второго варианты несколько выше.

Такие виды термоголовок позволяют существенно снизить цену на электроэнергию, поскольку позволяют регулировать температуру в разных режимах и в разное время суток. Таким образом, можно уменьшить уровень тепла днем и увеличить ночью.

Антивандальные устройства будут отличным решением для домов, в которых есть маленькие дети. Как все мы знаем, дети всегда любят все трогать и крутить. А это не всегда безопасно как для детей, так и для самих механизмов в доме. Антивандальные термостаты позволят уберечь настройки механизма от вандальных действий, производимых с ними. В общественных зданиях, как ни странно, такие термоголовки также смогли получить большое распространение.

Модельный ряд

Батареи Kermi

Под маркой Kermi выпускаются две модели радиаторов отопления:

  1. Эти радиаторы имеют гладкую лицевую часть.
  2. Лицевая часть данной модели имеет гофрированную поверхность.

В первом модельном ряду встречается радиатор Plan-V, или FKO. Трубы к такой батареи подводятся снизу и подключатся в зависимости от потребностей владельца справа, слева или в центральной части.

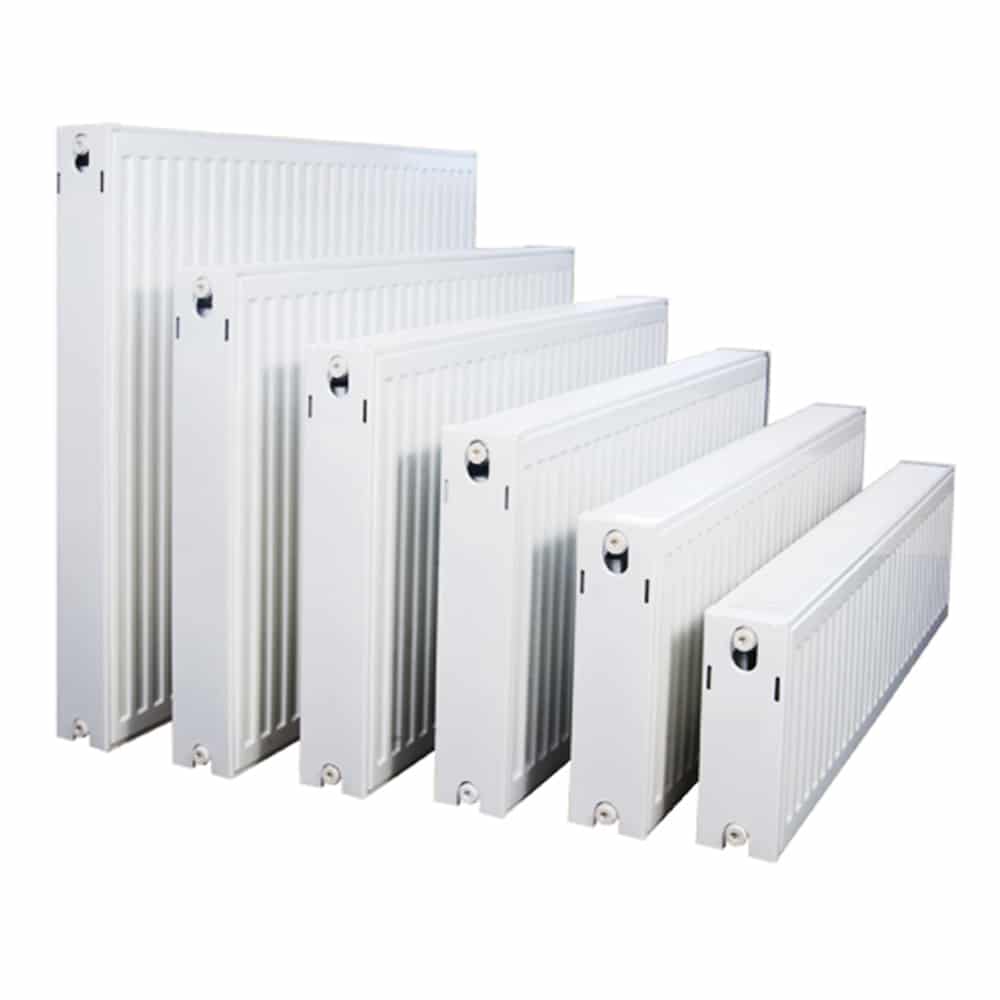

Основные типоразмеры батарей Kermi

Все модели Plan-K, маркированные индексом FKV, имеют боковой тип подключения. Этот ряд включает в себя батареи, применяемые в качестве замены чугунных радиаторов отопления с межосевым расстоянием 500 и 900 мм. Если трубы ранее не были повреждены. то при выполнении данной процедуры не потребуется новая подводка.

Радиаторы, маркированные как FKV и FKO, бывают нескольких типов, различающихся между собой количеством панелей (1-3) и числом пластин (0-3).

Среди моделей, выпускаемых под немецкой маркой Kermi, встречается радиатор Plan-V гигиенический. Этот прибор предназначается для медицинских учреждений, а также устанавливается в помещениях, где проживают люди-аллергики. Данная модель лишена дополнительных конструктивных элементов (крышки и другое), благодаря чему снижается объем накопления пыли на нем. Кроме того, отсутствие указанных элементов упрощает очистку радиатора.

Специально для помещений, в которых невозможно разместить стандартные батареи, разработан Verteo Plan с гладкой поверхностью. Среди недостатков этого прибора следует выделить то, что рабочее давление, которое он поддерживает, не может быть выше 6 Бар.

Профильные радиаторы марки Kermi выпускаются в двух исполнениях: модели с боковым подключением маркируются индексом К, с нижним – V. В аналогичных модификациях производятся также модели Verteo Profil. Последние отличаются меньшей на 2-3 см глубиной.

Технические параметры

Радиаторы марки Kermi вне зависимости от их типа способны выдерживать рабочее давление до 10 Бар, а испытательное – до 13 Бар. При высоте, варьирующейся в пределах 300-900 мм, их длина может составлять 400-3000 мм. В радиаторы Kermi разрешено подавать теплоноситель, температура которого не превышает 110 градусов. На немецких моделях используются входные патрубки G 3/4” или G 1/2”. Показатель тепловой мощности радиаторов Kermi меняется в зависимости от их основных характеристик.

При выборе батарей рекомендуется использовать специализированные таблицы, в которых указана зависимости между показателями отопительных приборов и размерами помещений.

Общая характеристика оборудования Kermi (Германия) и Purmo (Финляндия)

Стальные радиаторы отопления Kermi хорошо противостоят коррозийным процессам.

Стальные панельные нагревательные элементы производства Purmo и Kermi – универсальное оборудование. Хорошо зарекомендовало себя как в централизованной системе отопления закрытого типа, так и для обогрева домов в частном секторе, то есть при организации частного контура также закрытого типа. Радиаторы могут работать с однотрубной и двухтрубной системой, где теплоносителем выступает вода. Оборудование выдерживает рабочее давление в 7-8 атм, опрессовочное – 13 атм. Благодаря двойному окрашиванию как наружной, так и внутренней поверхности, эти батареи противостоят коррозийным процессам, потому отличаются продолжительным сроком эксплуатации. Все приборы компактны и имеют универсальный дизайн, что помогает им гармонично вписаться в любой интерьер помещения.

Нижнее подключение радиаторов.

Если планируется организация системы с нижней разводкой, в которой трубы проходят под полом или плинтусами. Считается, что данный методом самый эстетичный, поскольку позволяет скрыть от


посторонних глаз все трубы, ведущие к отопительным приборам.

Для системы с подобной разводкой необходимо купить радиаторы с нижним типом подключения, в которых патрубки выведены снизу конструкции. Стоимость таких моделей зависит от мощности и производителя, немецкий производитель отопительной техники, предлагает качественные и доступные для большинства россиян стальные радиаторы KERMI FKV (FTV) с нижним подключением.

Подобный принцип подключения сегодня набирает все большую популярность, благодаря своей эстетике. Однако, рассматривая его с точки зрения практичности, можно подчеркнуть, что в сравнении с классическим методом наблюдается снижение показателей теплоотдачи.

Выбор типа радиатора Kermi с учётом необходимой мощности

Таблица демонстрирует мощность различных радиаторов бренда. Красным выделены подходящие к нашему случаю значения. Эти батареи можно устанавливать в помещении с похожими характеристиками.

Но для радиаторов Kermi таблица мощности работает только при условии соблюдения средних значений температуры теплоносителя и воздуха в помещении:

  • t теплоносителя (подача) – 70 градусов;
  • t теплоносителя (обратка) – 65 градусов;
  • t воздуха – 20 градусов.

Если системные характеристики отличаются от средних, требуется умножение полученной мощности на ещё один коэффициент. Последний можно определить с помощью таблицы.

Например, системные параметры в нашем случае (соответственно) – 65/50/24. Тогда требуемый коэффициент – 1,71. Остаётся вычислить значение и определиться с вариантом батарей Керми – таблица мощности опять приходит на помощь. Для нашего примера справедливо произведение 2480х1,71=4240 Вт. Зелёным выделены подходящие варианты.

  • Назад
  • Вперёд

Радиаторы Керми панельного типа

Радиаторы отопления марки Керми панельного типа, предлагаемые производителем, отличаются от аналогов формой и функциональными возможностями. В конструкции батарей отопления используются новейшие энергосберегающие технологии.

Стальной панельный радиатор Kermi предлагается в трех базовых модификациях, в зависимости от конструктивных особенностей:

  1. Гладкие панели.

Профильные радиаторы.

Радиаторы Line.

Современные стальные немецкие радиаторы отопления Керми изготавливаются с использованием технологии Therm-X2.

Гладкие и профильные радиаторы

Plan-V – имеет гладкую или рифленую поверхность. В базовую комплектацию входит регулирующий вентиль, устанавливаемый на заводе. В конструкции присутствует термоголовка для контроля температурного режима.Для оптимизации работы батареи Plan-V и экономии тепловой энергии, все необходимые регулировки выполняются в заводских условиях. При необходимости можно приобрести специальный гигиенический радиатор Plan-Hygiene, подходящий для использования в медицинских и дошкольных учреждениях.

Plan-K – компактный радиатор с глубиной всего 66 мм. Имеет боковые планки и декоративную решетку. Металлические радиаторы Керми с боковым подключением Plan-K, подходят для однотрубных и двухтрубных систем отопления. Уменьшен объем теплоносителя в радиаторе, при этом благодаря технологии Therm-X2, сохранены высокие характеристики теплоотдачи.Подготовлена линейка батарей, оптимально подходящая для замены старых узлов отопления. Стальные панельные радиаторы отопления Kermi Plan-K имеют распространенное межосевое расстояние 500 и 900 мм, что позволяет выполнить максимально быстрое переоборудование системы обогрева.

Verteo – вертикальные радиаторы фирмы Kermi с использованием функции Therm-X2. В конструкции предусмотрен узел нижнего подключения. В серии Verteo представлено два типовых размера батарей с монтажной глубиной 66 и 102 мм. В дополнительной комплектации предоставляется полотенцесушитель.

Модификации с высотой 200 мм. Батареи отличает увеличенная теплоотдача, поэтому радиаторы Kermi, несмотря на небольшую высоту, эффективны даже при низкой температуре теплоносителя.

Радиаторы серии Line

Технические характеристики стальных радиаторов отопления Kermi серии Line, практически ничем не отличаются от остальных модификаций. В линейке Line представлены модели с встроенным регулируемым клапаном, имеющие небольшую монтажную глубину, батареи с вертикальным расположением панели.

Устройство стальных радиаторов Kermi предусматривает использование конструкции Therm-X2, при которой сначала нагревается передняя, а только потом задняя панель. Главным отличием Line от аналогов является наличие PLK, линейно-профилированной панели.

Общие технические характеристики радиаторов панельного типа

Все модели без исключения, полностью соответствуют действующим на территории РФ ГОСТ и в странах ЕС сертификации ISO. Батареи отличаются типом подключения к сети теплоснабжения.

Стальные панельные отопительные радиаторы Керми с нижним подключением имеют маркировку FKV или FTV, с боковым FKO. Нормальное рабочее давление теплоносителя 10 атм. Максимальное рабочее давление 13 атм.

Вес радиатора, при наполнении водой составляет 18-25 кг, в зависимости от выбранной модели. Панельные батареи Керми с нижним подключением предназначены для двухтрубных систем. Если необходимо подключиться к однотрубному отоплению, приобретается специальная запорная арматура.

Гарантия на радиаторы Kermi, установленная производителем, 10 лет. По всей стране расположены представительства компании, осуществляющие сервисное обслуживание.

Изготовление

Отопительные радиаторы Керми уже в течение сорока лет выпускаются одноименной немецкой компанией и по праву занимают первые строчки в списках популярности среди продаж оборудования этого класса в Европе. На долю стальных радиаторов приходится больше 90% объемов продаж в Европе.

Это означает, что радиатор отопления Kermi установлен в девяти из десяти отапливаемых помещений в Европе (из тех, где установлены стальные батареи отопления).

Панельный радиатор в разрезе

Особенности конструкции стальных панельных радиаторов

  • При разработке и конструировании стальных панельных радиаторов предусматривалась их эксплуатация в условиях применения различного терморегулирующего оборудования, а также установка в современных системах отопления закрытого типа, которые отличаются энергосберегающими факторами;
  • При производстве стальных панельных радиаторов используется холоднокатаная сталь толщиной 1,2 мм;
  • Изготавливаются радиаторы с многорядным исполнением (от одного до трех);

Радиатор с двумя панелями

  • Возможна установка конвективных оребрений на нагревательную панель;
  • Производятся стальные панельные радиаторы в широком диапазоне номинальных мощностей теплоотдачи, что дает возможность использовать эти отопительные приборы в различных помещениях и условиях эксплуатации.

Способы регулировки батарей отопления


Для правильной теплоотдачи радиаторов немаловажным фактором является правильное размещение. Батареи должны располагаться в местах наибольшей утечки тепла — под окнами и неподалеку от входных проёмов.

Схема подключения отопительных секций также работает как регулировка радиаторов отопления обратки или подачи.


Самой эффективной считается система, при которой горячая вода подаётся сверху прибора, а обратка выводится внизу. Такое подключение носит название диагонального, благодаря этой схеме все секции радиаторов получают тепло равномерно.

Иногда подключаются наоборот — подача производится снизу, а обратка подключена вверху. В этом варианте потери теплоносителя возрастают до 20% (в отличие от первого варианта, где максимум 5%). Применяется этот способ в основном в схемах с мощной принудительной циркуляцией.

Также велики потери и в системах с нижним подключением. Тут и подача, и обратка, включаются в нижнюю часть прибора отопления. Но если напор горячей воды достаточно велик, то создаваемые в батарее вихревые потоки дают хороший эффект.

В индивидуальных системах отопления необходима тщательная регулировка обратки радиаторов отопления. Большая разница в температуре подачи и обратки может привести к поломке котла.

В многочисленных видео в Интернете показаны детальные подробности всех вариантов подключения приборов отопления.

Технические характеристики

Для наиболее распространенной линейки данных отопительных приборов линейки Therm X2 Profil, снабженных накладками для крепления, характерны такие значения основных параметров:

Общие

  1. Вид поверхностного покрытия: двухслойное порошковое окрашивание.
  2. Наличие съемных защитных экранов: есть, за исключением модельного ряда Therm X2 Profil Тип 10.
  3. Предварительная установка всех конструктивно-крепежных элементов выполнена на предприятии-изготовителе.

https://youtube.com/watch?v=B0AQyMy2LSc

Подключение и настройка

  1. Основное подключение – правое, но по заказу возможно также изготовление радиаторов с подключением слева.
  2. Подвод теплоносителя – всегда слева.
  3. Регулировочный вентиль предварительно настраивается предприятием-изготовителем на определенную тепловую мощность.
  4. Наличие заглушек и воздухоотводчиков – есть.

Примеры подключения стальных радиаторов Керми

Гарантии качества

Продукция проверена и сертифицирована согласно требованиям DIN EN ISO 9001:2000.

  1. Предварительная проверка герметичности выполнена.
  2. Тестовое давление испытания, бар — 13,0.
  3. Наибольшее рабочее давление, бар — 10,0.
  4. Наибольшая температура эксплуатации, °С – 110.
  5. Теплоотдача при температурном напоре 50°С, Вт/м2(в зависимости от длины и высоты секций):
  • для типа 11: 240-2600;
  • для типа 22: 400-7500;
  • для типа 33: 600-10000.

Сопоставительный анализ параметров показывает, что батарея, оставленная из нескольких радиаторов КЕРМИ, в состоянии прогреть воздух до комфортных температур даже в достаточно больших по объему помещениях.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
