Плюсы и минусы
Преимущества индукционного отопительного оборудования:
- Повышенная надежность и безопасность эксплуатации за счет использования автоматики. Допускается применение различных жидких теплоносителей.
- Повышенный КПД котла, превышающий 90%. Параметр зависит от конструктивных особенностей теплообменного контура.
- Увеличенный срок эксплуатации, превышающий отметку 25 лет. Для повышения надежности используются катушки с разнесенными витками обмотки. Зазор между проводом заливается термоустойчивым компаундом. Из схемы оборудования исключены трущиеся детали (кроме быстросъемных электрических насосов), что дополнительно снижает вероятность поломки оборудования.
- Быстрое начало работы за счет уменьшенных габаритов изделия. Поскольку электрический индукционный котел не имеет массивных металлических элементов конструкции, то нагрев жидкости начинается после включения питания.
- Вибрирующий индукционный нагревательный элемент не покрывается слоем накипи. Для снижения вероятности образования отложений применяются специальные жидкости. Отсутствие отложений позволяет поддерживать равномерную мощность в процессе эксплуатации устройства. Для повышения функциональных характеристик рекомендуется вводить в состав рабочей жидкости реагенты, препятствующие образованию отложений.
Недостатки нагревательного оборудования с индукционным принципом нагрева жидкости:
- Необходим постоянный контроль уровня жидкости в магистралях. При утечке происходит перегрев рабочего сердечника, выводящий отопительный котел из строя.
- Повышенная цена оборудования и монтажа.
- Затруднен процесс самостоятельного ремонта. Не предусмотрен демонтаж части компонентов конструкции, что повышает стоимость восстановительных работ.
- Высокочастотный шум при работе части устройств. Подобное оборудование не рекомендуется устанавливать в жилых помещениях.
Приблизительная стоимость индукционного отопления частного дома
В режиме номинальной мощности котел работает только небольшую часть времени – когда температура на улице опускается до экстремально низких значений. В здании, построенном в соответствии с нормами энергосбережения, средняя производительность теплогенератора за весь холодный сезон составляет 1/3 максимума.
Пусть площадь дома равна 150 кв. м. Тогда:
- номинальная мощность прибора из расчета 1 кВт на 10 кв. м – 15 кВт;
- средняя за отопительный сезон – 5 кВт.
Если продолжительность холодного периода составляет 7 месяцев (213 дней), суммарный расход энергии равен:
Р=5*24*213=25560 кВт*ч.
Стоимость 1 кВт*ч в сельских населенных пунктах, например, Самарской обл., по состоянию на первую половину 2021 г. – 3,02 руб.
Затраты на индукционный котел будут большими.
Затраты на отопление составят:
З=25 560*3,02=77190 руб. за 7 месяцев или 11027 руб. за 1.
Из всех видов обогрева электрический является самым дорогим.
Чтобы снизить затраты, действуют так:
- Переходят на 2-ставочный тариф. Для сел и деревень Самарской обл. цена 1 кВт*ч ночью в 2021 г. равна 1,66 руб.
- Устанавливают в системе отопления теплоаккумулятор. Это большая емкость в оболочке из минеральной ваты.
Котел работает только ночью, нагревая жидкость в накопителе до +95°С. Днем отопительный контур по мере необходимости производит отбор горячей воды из емкости посредством смесительного узла.
Затраты в этом случае составят:
З=25 560*1,66=42430 руб. за 7 месяцев или 6061 руб. за 1.
В такой схеме котел работает ночью одновременно на систему отопления и на аккумулятор. Поэтому нужна модель с 2-кратной мощностью – 30 кВт.
Достоинства индукционных котлов
Современный рынок отопительного оборудования предлагает большое количество видов и типов приборов для обогрева помещения, поэтому не будет лишним подробно рассмотреть индукционный котел отопления с точки зрения его потребительских свойств. И так, какие доводы можно привести в пользу приобретения индукционных котлов. Сразу оговорюсь, что доводы приведены производителями котлов, я дам некоторые комментарии с точки зрения физических процессов и реалий эксплуатации.
Полное отсутствие накипи и других отложений. Благодаря магнитному полю создается высокочастотная вибрация, вытесняющая индукционную энергию к внутренней поверхности стен котла, где и происходит взаимодействие с теплоносителем. Таким образом, уровень теплоотдачи остается стабильным, независимо от периода эксплуатации. Стоит помнить, что если вы будете использовать готовый антифриз на основе этиленгликоля, то он изготавливается на основе дистиллированной воды, поэтому накипи там взяться просто не от куда. Антифриз, со временем разлагается, в результате чего выпадают в осадок некоторые присадки, вот они могут оказывать действие на работу не только индукционного котла.
Особенности установки индукционных обогревателей
Индукционные электрические системы отопления должны устанавливаться только с закрытым контуром с мембранным расширительным баком и циркуляционным насосом. Вынужденная циркуляция требуется в первую очередь из-за того, что интенсивный нагрев и малый объем сердечника не дают получить естественный воздухообмен, вода начинает кипеть сразу после создания условий для гравитационной циркуляции.
Если индукционный отопительный электрокотел применяется в качестве теплогенератора, тогда нужно применять в контуре пластиковые трубопроводы или отделить металлические трубы от котла установкой пластиковых фитингов. Котел нужно качественно заземлить. Требования по монтажу такие же, как и для всех электрических котлов: от расстояния пола или потолка – 80 см, от стены – 30 см. Установка блока безопасности с манометром, воздушным и предохранительным клапаном считается обязательным, как и для всех крытых отопительных систем. В коттеджах обычно применяется типовая система подсоединения.
Индукционный нагреватель
Монтаж индукционных систем отопления должен выполняться в соответствии с правилами, указанными в техническом паспорте. Устройство должно находиться в вертикальном состоянии, нижний патрубок ввода подсоединяется к обкатке, верхний – к подаче. Для этого должны применяться только металлические или металлопластиковые трубы. Если вы решаете самостоятельно монтировать котел, не забывайте про заземление. Рядом нужно установить группу безопасности ящик управления, на вводе – фильтры и механизм потока.
На момент покупки системы проверьте мощность работы, которая не должна снижаться на момент эксплуатации. Идеальным вариантом будет 60 Вт на 1 метр квадратный
Важно учесть размеры всех помещений. Если у вас слабая теплоизоляция, то необходимо использовать мощный котел отопления
Последние модели систем могут поддерживать маленькую температуру в не часто применяемых комнатах. Они экономичны благодаря минимальной инерции системы, надежности, стабильности, хорошей автоматике. Такое оборудование устанавливается в качестве дополнительного в коттеджах и для прогрева офисов и торговых площадок.
Выбираем лучший индукционный электрический котел
Среди электрического водогрейного отопительного оборудования, особое место, занимает индукционный электрический котел. Принцип работы, основан на возникновении токов Фуко. Сфера эксплуатации, ограничена бытовыми и промышленными системами закрытого типа.
Устройство индукционного электрокотла
Устройство индукционного (инверторного) электрокотла, состоит из нескольких важных узлов, отвечающих за возбуждение электромагнитного поля и передачи тепла. Конструктивно, отопитель состоит из следующих элементов:
Первичная и вторичная обмотка – электричество подается на первичную внутреннюю обмотку. Создаются вихревые потоки (токи Фуко), посредством которых, осуществляется воздействие на вторичную наружную обмотку.
Такое устройство обеспечивает максимальное КПД, равное 99%. Индукционный электрокотёл имеет следующие преимущества:
Использование инверторной технологии, дает необходимую интенсивность нагрева теплоносителя, предотвращая его перегрев и закипание. При этом, требуется создать условия для постоянной циркуляции жидкости внутри нагревающего элемента.
Электрическая схема высокочастотного инвертора индукционного котла отопления, настолько простая, что некоторые потребители, изготавливают ее своими руками. Самодельный котел, уступает заводскому в надежности и экономичности, но пользуется популярностью, благодаря минимальным затратам на его изготовление.
Чем отличаются индукционные котлы от ТЭНовых
Главное отличие индукционного котла от электрического ТЭНового, заключается в различном принципе нагрева теплоносителя:
ТЭНовый котел – для нагрева, используется трубчатый нагреватель, со спиралью внутри, разогреваемой в результате замыкания электрической цепи. Сверху, нагревательный элемент заключен в оболочку из керамики или нержавеющей стали.
Для нагрева теплоносителя, вырабатываемое тепло проходит через несколько стадий. Сначала разогревается спираль. Тепло передается нагревающей поверхности и только затем теплоносителю. При этом, наблюдаются большие теплопотери.
Бытовые индукционные электрокотлы для отопления частных домов, по сравнению с ТЭНовыми отопителями, имеют еще несколько преимуществ. Вихревые потоки приводят к тому, что сердечник постоянно вибрирует, что делает невозможным появление кальциевых отложений (являющихся главной причиной выхода из строя ТЭНовых котлов).
Выбор электрокотла индукционного типа
Электрические котлы индукционного нагрева, представлены в широком ассортименте. При подборе подходящей модели, учитывают рабочие характеристики:
Потребляемая мощность – котлы с производительностью до 6-8 кВт, подключаются к двухфазной бытовой сети. Установка котлов большей производительности, требует выделения трехфазной сети, 380В.
Перед покупкой понравившегося электрокотла, было бы неплохо прочитать полное описание, особенности эксплуатации, допускаемый тип теплоносителя, срок службы, гарантийные обязательства производителя и т. д. Рабочие параметры, указанные в инструкции по эксплуатации, существенно облегчат выбор котла.
ВИН – модель является аббревиатурой, обозначающей Вихревой Индукционный Нагреватель. Изготавливается компанией «Альтернативная энергия», расположенной в городе Ижевске. Популярность котлов ВИН, постоянно растет, что сделало возможным выход продукции на зарубежные рынки отопительного оборудования.
Индукционные котлы TECO-HOUSE, отличаются уникальной системой управления, высокой теплоэффективностью и безопасностью. Продукция изготовлена по стандартам, действующим в странах ЕС и РФ.
Цены на электрические индукционные котлы для отопления частных домов и производственных помещений, во многом зависят от производительности и компании производителя. Так, моноблок на 18 кВт, обойдется в пределах 70 тыс. руб. Промышленное котельное оборудование, мощностью 250-500 кВт, будет стоить, начиная от 500 тыс. руб. и выше.
Особенности эксплуатации индукционных электрокотлов
Цены на индукционные электрические котлы, превышают себестоимость ТЭНовых теплогенераторов на 30-40%. Чтобы не сделать необдуманных материальных затрат на приобретение котла, следует предварительно изучить особенности работы и эксплуатации выбираемой модели.
Универсальность – котел работает с любым типом теплоносителя, без снижения теплоэффективности и КПД.
Экономичные индукционные котлы, используются в бытовом и промышленном отоплении. Имеют большой рабочий ресурс, соответствуют требованиям электробезопасности. Согласно ПУЭ, подключение и запуск, должен выполнять исключительно квалифицированный электрик, имеющий соответствующий допуск.
Принцип работы
Такие агрегаты имеют сходство с ТЭНами. Они преобразуют электроэнергию в тепло.
Благодаря конструкции электрического индукционного котла отопления, нагрев теплоносителя происходит значительно быстрее.
Для его обустройства не придется переоборудовать систему отопления здания.
Видео-урок:
Самой простой конструкцией генератора теплоты, собранного на принципе индукции, является электрический индуктор, состоящий из первичной и вторичной обмотки:
- Первичная обмотка преобразует электрическую энергию в вихревые токи, которые перенаправляют созданное ими электромагнитное поле на вторичную обмотку;
- В роли вторичной обмотки выступает металлическая труба отопления.
Работает индукционный электрический котел по принципу трансформатора, труба с водой, проходящая внутри катушки сильно нагревается, но тепло, за счет циркуляции воды, отводится в систему отопления, поэтому перегрев исключен.
Процесс отопления жилья представляется одним из самых главных для любого человека
При постройке дома, капитальном ремонте, обновлении трубопровода очень важно точно определиться с источником обогрева. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не будет
Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости.
Модернизация индукционного отопления
У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.
Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору
Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.
Для меньшего потребления энергии, нужно:
- Инвертор на 4 кВт;
- 2 аккумулятора 250 А*ч;
- Устройство для заряда аккумуляторов.
Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.
Специфика применения в отопительном контуре
Приборы предназначены для установки в системе с принудительной циркуляцией, поэтому в схеме всегда имеется циркуляционный насос. Для управления используются элементы автоматизации – датчики температуры, терморегуляторы и другие устройства, обеспечивающие работоспособность и безопасность.
В зависимости от мощности котел может подключаться к сети 220 В или 380 В. Подсоединение может быть однофазный и трехфазным. Необходимо также правильно подобрать сечение проводов по нагрузке, чтобы котел работал правильно. На мощные приборы дополнительно ставятся индивидуальные средства защиты.
Общая информация про индукционный котел отопления
Производство подобных агрегатов началось в 90-х гг. прошлого века. Многие модели имеют форму цилиндра, поэтому хорошо вписываются даже в малогабаритные помещения.
Предназначение инвертора
Самые дорогие модели оснащают электрическим преобразователем, который обрабатывает сетевой ток следующим образом:
- выпрямляет;
- снова делает переменным с частотой до 80 кГц вместо стандартных 50 Гц.
Инверторы оснащают электрическим преобразователем.
На первом этапе задействуют простой диодный мост. На втором – схему из быстросрабатывающих ключевых транзисторов и управляющего ими микропроцессора.
Повышение частоты тока приводит к аналогичному изменению генерируемого им магнитного поля. В результате в нагреваемом материале усиливается т. н. скин-эффект. Он состоит в том, что из-за взаимодействия постоянно меняющихся первичного и вторичного полей свободные носители заряда вытесняются в поверхностные слои изделия. В результате увеличивается плотность тока, а значит, и интенсивность нагрева, т. к., согласно закону Джоуля – Ленца, эти величины взаимосвязаны:
ω = j*E.
Температура в глубине материала повышается за счет теплопроводности. С ростом частоты магнитного поля индуктора толщина слоя уменьшается. Как результат, увеличивается плотность тока.
Технические характеристики и функциональные возможности
В паспорте прибора указывают следующие параметры:
- мощность;
- напряжение – 220 или 380 В (1- или 3-фазное);
- габариты и вес;
- способ установки – настенный или напольный;
- наибольшую температуру теплоносителя;
- максимальное давление в баке.
Индукционный котел имеет высокий КПД до 99%.
Часто обозначают и КПД. Но это маркетинговая уловка – любой электрокотел, независимо от принципа действия, работает с эффективностью 99%.
Вес установки мощностью 15 кВт составляет 15 кг (агрегат марки «Комфорт»), 5 кВт – 11 кг (ELC Indukcion).
Функциональные возможности:
- Плавный запуск. Это исключает резкие колебания напряжения в домашней сети.
- Регулировка мощности в широких пределах. Например, у отопителя номинальной производительностью 6 кВт имеется 3 ступени по 2 кВт.
- Поддержание температуры теплоносителя в указанных пользователем пределах. Прибор автоматически выбирает нужный режим, при необходимости отключается.
- Программирование. Пользователь задает график работы отопителя на каждый день недели. Например, в будни с 8-00 до 17-00. Когда дома никого нет, температуру теплоносителя устанавливают на минимум.
- Комнатный термостат. С помощью выносного датчика прибор контролирует температуру воздуха в помещении и сам выбирает оптимальный режим работы.
- Погодозависимое управление. Некоторые модели отслеживают еще и температуру на улице и при ее изменениях загодя корректируют производительность. Это позволяет избежать перерасхода энергии.
- Удаленный контроль. GSM-модуль позволяет включать прибор и менять его настройки со смартфона.
- Отображение рабочих параметров на экране. Есть модели с сенсорным дисплеем.
Многие модели укомплектованы расширительным баком и насосом.
Устройство
Прибор состоит из таких компонентов:
- Корпуса с тепло- и электроизоляцией.
- Котлового бака с сердечником.
- Намотанной на него катушки из провода, залитой компаундом.
- Блока автоматики.
- Клеммной коробки для подсоединения кабеля.
Устройство индукционного котла.
Принцип работы
Функционирование котла основано на эффекте индукции. Часть совершаемой электротоком работы расходуется на создание магнитного поля вокруг проводника. Если тот собран в катушку, эта доля многократно увеличивается. Таким образом, обмотка котла выступает электромагнитом-индуктором, генерирующим переменное поле.
Экономичность использования
По сравнению с ТЭНовыми котлами индукционные котлы стоят намного дороже. Но, необходимо понимать, что, чем холоднее на улице, тем быстрее новый индукционный нагреватель окупиться. ТЭНовые котлы, такого же качества и со схожими эксплуатационными свойствами, быстрее выходят из строя. Это связано с тем, что на ТЭНах будет образовывать накипь.
Накипь в полмиллиметра снижает теплоотдачу на 10%. Чем больше слой накипи, тем хуже будет теплоотдача котла.
Индукционные котлы способны сэкономить до 30% энергии
Если сравнивать мощность ТЭНовых и индукционных котлов в зависимости от времени эксплуатации, то первая категория за четыре года использования потеряет 40% мощности. Индукционные котлы относятся к энергосберегающему оборудованию, они способны снизить эксплуатационные расходы на 30% и даже более.
Индукционные котлы – отличное решение для отопления жилых домов. Несмотря на первоначальную дороговизну, эти приборы практически не могут выйти из строя. Потому что они не имеют элемента нагрева. А отсутствие разъемных соединений полностью исключит протечку системы.
Обзор производителей и моделей индукционных котлов
Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.
ВИН
Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.
Рассмотрим особенности моделей котлов данного производителя в таблице.
| ВИН-3 | 30-40м2 | 220 | 32000 |
| ВИН-5 | 50-60 | 220 | 33000 |
| ВИН-7 | 70-90 | 220 | 37000 |
| ВИН-7 | 70-90 | 380 | 46000 |
| ВИН-10 | 100-120 | 380 | 50000 |
| ВИН-15 | 150-170 | 380 | 46000 |
| ВИН-20 | 200-230 | 380 | 60000 |
SAV
Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.
| 2,5 | 2100 | 220 | 32 950 |
| 3,5 | 2950 | 220 | 35 100 |
| 5 | 4235 | 220 | 37 000 |
| 5/2 | 4235 | 220 | 42 500 |
| 7/2 | 5970 | 220 | 45 000 |
| 7/3 | 5970 | 220/380 | 52 000 |
| 10 | 8750 | 220/380 | 55 000 |
| 15 | 12670 | 220/380 | 65 000 |
К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.
Гейзер
Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.
Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.
Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.
Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.
Эдисон
Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.
Котёл Эдисон
Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.
Еще некоторые характеристики котла отопления «Эдисон»:
- частота тока 50 Гц;
- максимальная температура теплоносителя в градусах – 115;
- масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
- использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.
Миратрон
Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).
Котёл Миратрон
Вот ещё некоторые характеристики:
- коэффициент полезного действия котла отопления «Миратрон» 90%;
- отличная защита от накипи;
- правильное расходование энергии и экономия бюджета пользователя;
- подключение к любому виду электрической сети;
- работает очень тихо и не требует постоянного надзора;
- работа только с закрытыми отопительными системами;
- применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
- большие вес и габариты котла.
Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.
Сравнение популярных моделей
Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.
| ВИН-5 | 4250 | 27 000 | Россия | 60 — 150 |
| Эдисон-5 | 5000 | 35 000 | Россия | 100 — 120 |
| ИНЭРА SAV | 4500 | 30 000 | Россия | 50 — 80 |
Также на рынке представлена ТЭНовые и электродные электрические котлы.
Инверторное отопление
Системы отопления, работающие от электросетей, имеют много положительных характеристик. Простота установки такого оборудования в том, что электричество есть в любом строении. Для того чтобы установить инверторное отопление дома, не нужно оформлять разрешительных документов. Также гиперинверторная система отопления позволяет экономить площадь
Обратите внимание на цену. Стоимость оборудования инверторного отопления существенно ниже иных отопительных систем
Котел можно заменить инвертором, он гораздо дешевле.
Как работает инверторное отопление своими руками? Электричество поступает в котел через ТЭН. Позаботьтесь о защите оборудования от порчи и утеплите строение, чтобы минимизировать потери тепла. Принцип работы инверторного котла таков, что в нем постоянно вырабатывается индукционный ток. В случае отключения электричества в сети котел способен работать от аккумулятора. Котел состоит из двух частей – магнитной части и теплообменника.
Составные части инверторного котла
Чем так хорош инверторный котел? В связи с тем, что он не имеет в своем строении нагревательного элемента, это делает его более практичным в эксплуатации. Благодаря тому, что в систему встроен насос, энергоноситель прогревается быстрее. Нет больших требований к подбору топлива.
Однако не стоит забывать, что при всех положительных характеристиках можно найти и недостатки. Инверторный котел стоит намного дороже ТЭНа. Также сам по себе котел достаточно объемный и не подойдет для помещений с малой площадью. Чтобы выставлять заданную температуру или уменьшать показатели, нужно встраивать в котел систему автоматической регуляции.
Индукционный котёл своими руками
Система отопления на основе индукции может быть собрана своими руками. Для этого потребуются следующие материалы:
- Стальная проволока.
- Медная проволока.
- Пластиковый патрубок. Подойдёт толстостенная труба диаметром не менее 5 см внутри.
- Металлическая сеть.
- Сварочный инвертор.
- Рабочие инструменты.
Последовательность работ следующая:
- На пластиковый сердечник наматывается медная проволока. 50 витков минимум. Толщина проволоки должна быть не менее 3 мм. Торцы сердечника следует обрезать, оставляя по 10 см с каждого края для беспрепятственного прохождения носителя.
- На отводах монтируются фитинги. Они располагаются чуть ближе к середине самого сердечника, чтобы оставить место для заполнения кусочками проволоки, которая служит нагревательным элементом.
- Верхний конец патрубка оснащается тройником. Отсюда в трубную разводку будет поступать горячий теплоноситель.
- Далее готовую конструкцию помещают в металлический корпус, внизу которого монтируют сварочный инвертор, на клеммы крепится проволока.
Теперь систему можно заливать и включать напряжение
Важно – система должна быть полностью под давлением носителя, иначе обмотка просто сожжёт пластик
Виды индукционных котлов для отопления
Производителя выпускают два типа оборудования с подачей напряжения сети в 220 V это стандарт в 50 герц на первичную обмотку и с подачей напряжения через инвертор. Этот прибор отвечает за преобразование стандартного напряжения электросети в ток высокой частоты с показателем в 20 килогерц. Также инвертор гарантирует большую надежность, при этом электрокотел индукционный для отопления получает свойства экономичности, практичности, и оборудование с инвертором обладает компактными размерами.
Также различается индукционное отопление по материалам изготовления. В частности, котлы SAV оснащены стальными трубчатыми замкнутыми теплообменниками, а в вихревых котлах стоят теплообменники из материала с ферромагнитными сплавами.
Прежде чем начинать обустройство отопления, следует выбрать вид котла:
- SAV – оборудование, не оснащенное инвертором, работает от сети электроснабжения на 50 герц (стандарт). В этом случае напряжение подается на индуктор. Прибор вторичной обмотки выглядит как сетка тонких труб из стали, такой теплообменник оперативно прогревается за счет токов Фуко. Подача теплоносителя в магистраль принудительная, работает циркуляционный насос, уже установленный в котел. Оборудование представлено двумя типами – с работой от напряжения в 220 V и 380 V.
- ВИН. Этот тип вихревых котлов, для работы которых нужен инвертор. Оборудование стоит дороже, но при этом снижен вес и уменьшены размерные параметры. Теплообменник изготавливается из ферромагнитного сплава, магнитопровод и вторичная обмотка представляются как в виде теплообменника, так и корпуса самого котла. Комплектация дополнена блоком автоматического управления, насосным оборудованием приточного и циркуляционного типа.
Устройство и основные элементы котла
Если знакома схема индукционной плиты, то с устройством котла пользователь разберется без особых проблем.
Оборудование представляет собой набор основных и вспомогательных элементов:
- Индуктор. Это деталь типа трансформатора с парой обмоток, из которых первая дополняет сердечник, что объясняет возникновение электромагнитного поля для выделения вихревых потоков. Вторичная обмотка – корпус котла, который принимает токи и затем передает тепловую энергию теплоносителю.
- Нагревательный элемент. Деталь выглядит как труба увеличенного диаметра или несколько меньших по размеру труб и является сердечником катушки. Если нагреватель представлен множеством тонких трубок, то они параллельно соединяются между собой.
- Выходные патрубки. Детали применяются для соединения с магистралью отопления. Один патрубок нужен для подключения к тепловой сети прямого тока, второй – для обратки.
- Инвертор. Агрегат для преобразования постоянного электрического тока в высокочастотный.
Сравнение тэнового и индукционного котла одинаковой мощности
Но самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.
Давайте реально сравним две модели примерно одинаковой мощности:
индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г)

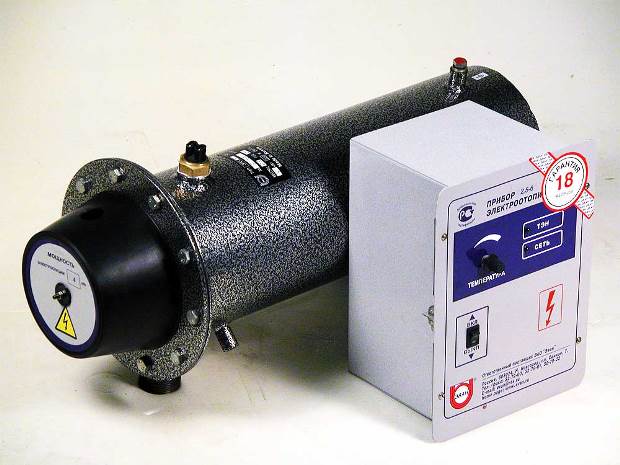

тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г)
Для первой модели в комплектации поставляются:
насос
датчик протока
группа безопасности
шкаф управления
датчик температуры
запорная регулирующая арматура
Вес экземпляра на 25квт – порядка 80кг.
В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.
Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.
Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:
автоматический выбор мощности в несколько ступеней по 2кВт
Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.
Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.
В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.
погодозависимая автоматика
Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.
При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.
термозащита по перегреву и замерзанию
датчик низкого давления воды
Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.
индикация ошибок
Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.
расширительный бак
манометры механические, либо электронные
возможность подключения бойлера
Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам.
Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.
Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.
Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.
Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.
Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.
Подведем итоги
Индукционные котлы отопления в Украине начали использовать еще в конце восьмидесятых годов прошлого столетия на промышленных предприятиях. Разработка бытовых вариантов началась примерно в середине девяностых. За прошедшие десятилетия электрические обогреватели неоднократно изменялись, модернизируясь и совершенствуясь.
На сегодняшний день индукционные приборы составляют достойную конкуренцию газовым и ТЭНовым котлам. Торговая сеть предлагает множество моделей, различающихся по техническим параметрам и стоимости. Цена бытовых приборов начинается от 25 тысяч рублей. Промышленные котлы стоят значительно дороже – свыше 100 тысяч. Изготовление термогенерирующего аппарата своими руками позволит вам значительно сократить расходы на обустройство домашнего отопления.
Что ни год, то кризис. “Бедный” русский хозяин мечтает о таком устройстве, которое способно экономить денежки и давать тепло. Голь на выдумки хитра, мы можем все и индукционный котел отопления своими руками – без проблем! Только расскажите, что это такое?
