Какой тип трубы лучше использовать для теплого пола
Существуют разные типы труб для системы теплого пола. Все разновидности имеют свои преимущества и нюансы эксплуатации
Поэтому перед выбором важно изучить все аспекты
Медные трубы
Медь является идеальным материалом для отопительных систем, поскольку обладает высокой прочностью и пластичностью, которой будет вполне достаточно для изгиба линий системы при укладке нескольких контуров. Также медь имеет довольно внушительную отдачу тепла и практически не подвержена поражению ржавчиной. Однако на практике такие трубы используются лишь в редких случаях, поскольку являются очень дорогими, а для работы с ними требуется наличие специального инструментария.
Теплый пол из медных труб
Полипропиленовые трубы
Полипропилен характеризуется невысокой плотностью и эластичностью, поэтому трубы из данного материала производятся с большой толщиной стенки при таком же диаметре. Такой фактор отражается на всех характеристиках труб, поэтому они становятся менее пригодными для укладки теплого пола.
Но существуют термически устойчивые разновидности, а также трубы, армированные специальными материалами и оснащенные антикислородным слоем. Вот такие модификации можно успешно применить для создания контуров теплого пола. В любом случае данная продукция пользуется спросом у российского потребителя.
Теплый пол из полипропиленовых труб своими руками
Металлопластиковые трубы
Трубы из металлопластиковых составов весьма часто присутствуют в отопительных системах, в том числе и для организации теплого пола. Стенка металлопластиковой трубы включает три слоя – внутри обычно находится полиэтилен, за ним следует слой металла – из фольги. Второй слой может иметь разную толщину алюминия, все зависит от марки и изготовителя. А третий слой – внешний, является полимерным, именно он защищает изделие от возможных химических и физических факторов.
Благодаря рассмотренной конструкции, трубы не подвергаются коррозии, внутри являются абсолютно гладкими, что предупреждает в дальнейшем скопление взвесей и осадков. Следовательно, в системе будет уменьшено сопротивление воды. Благодаря слою фольги, повышается гибкость изделий, что дает возможность существенно уменьшить удлинение труб, появляющееся при нагреве теплового носителя. В этом случае обеспечивается весьма высокая теплопроводность системы.
Металлопластиковые трубы
Гофрированные трубы из нержавеющей стали
Трубы гофрированного типа, состоящие из нержавейки, обладают высоким качеством и надежностью. Для таких изделий характерна прочность и отличная гибкость, что обеспечивается гофрированием деталей. Они удобны в монтаже. В процессе эксплуатации на поверхностях не возникает ржавчина.
Еще один плюс – большой выбор соединений и трубопроводной арматуры, что дает возможность создавать системы повышенной прочности и безупречной герметичности. Единственный недостаток – это высокая стоимость нержавейки, поэтому такие трубы применяются достаточно редко.
Гофрированная нержавеющая труба для теплого пола
Трубы из полиэтилена с высокой термостойкостью PE-RT
Пластиковые трубы с высокой термической устойчивостью считаются сравнительно новым материалом. В их составе главным элементом считается октен. Они отличаются многократно увеличенной стойкостью к высоким температурным режимам теплового носителя, но данный материал не устойчив к долговременному влиянию давления и слишком сильному нагреву.
Также нужно отметить низкую стойкость к кислотам, поэтому такие трубы будут уязвимы перед агрессивными химическими факторами. Тем не менее даже с учетом некоторых недостатков изделия PE-RT нередко применяются в напольном отоплении, поскольку имеют доступную стоимость.
Трубы из полиэтилена с высокой термостойкостью PE-RT
Трубы из сшитого полиэтилена PEX
Здесь подразумевается новая разновидность пластиковых труб, в составе которых присутствуют удлиненные молекулы углеводорода, связанные друг с другом поперечным способом. В таком материале достигается высокая устойчивость к температурам. А сами трубы отличаются износостойкостью, выдерживают большие нагрузки – как тепловые, так и химические. К тому же материал считается электрически нейтральным и не подвергается коррозии.
За счет гладкости внутренней части труб сокращается до минимума гидравлическое сопротивление, даже на изгибах исключено появление зарастаний и скоплений грязи. А благодаря высокой эластичности можно сгибать трубы до нужного параметра без использования специальных приборов.
Труба из сшитого полиэтилена для теплого пола
Приспособления для создания коллекторного узла
В обычный стандартный распределительный узел включают устройства для эффективной работы:
- Смесительный клапан для установления температуры теплой воды;
- Насос для поднятия давления в системе;
- Клапаны балансировки и запора ;
- Коллектор для входа и выхода;
- Терморегуляторное устройство с контрольным датчиком;
- Манометры для определения давления в сети;
- Приборы удаления пузырьков воздуха из системы отопления;
- Соединительные элементы для различных диаметров труб.
Особенности двухходового клапана
В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.
При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.
Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.
Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.
Действие трехходового клапана
Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.
Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.
Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.
Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.
Датчики погоды
Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.
Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.
Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

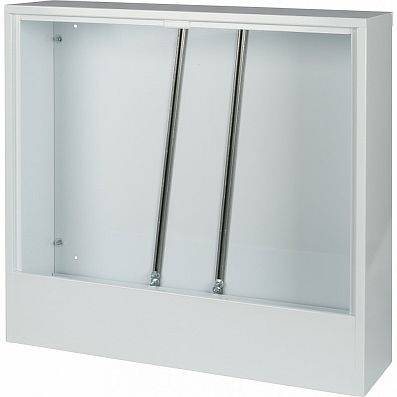

Технология монтажа коллекторного шкафа
Встраиваемые модели
Встроенный в стену шкаф Когда ниша в стене спроектирована при строительстве, то проблем с монтажом не будет. В любом случае процесс установки проводится так:
Выбирают месторасположение устройства коллектора.
- Делают разметку стены с учетом подводки труб. Устанавливая такой вид труб, их монтируют в стене, поэтому маршрут прокладки предусматривается заранее.
- При помощи штробореза делают отверстия для короба, трубопровода.
- В углубление стены вставляют шкаф, закрепляют анкерами по бокам короба.
- Устанавливают коллектор, подсоединяют контуры, подачу горячего теплоносителя.
- Зазор меж стеной и шкафом заделывают раствором, шпаклюют.
Смесительные клапаны
С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

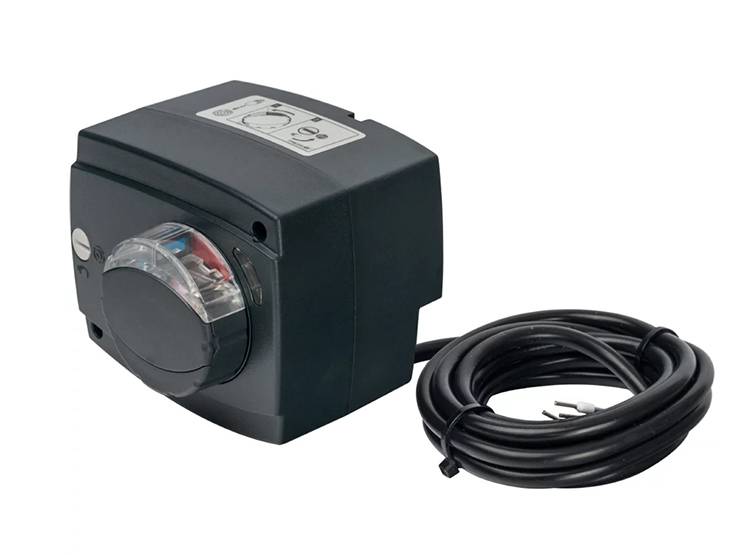

Двухходовый сервопривод
Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.
В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.
Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.
Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.
Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.
Трехходовые системы
Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.
Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.
Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.
Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.
Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.
Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Как подключить коллектор к теплому полу?
Схема подключения коллектора к системе водяного теплого пола выглядит следующим способом:
- Монтаж коллекторного шкафа. Он устанавливается на высоте не меньше 1 м от чернового пола.
Если использовать коллектор заводского изготовления, тогда трубопроводы для горячего и холодного теплоносителя уже поставляются в собранном виде. Они оборудованы кранами и необходимыми клапанами. Их необходимо только собрать, учитывая наличие 2 или 3 ответвлений.
Подключение теплого пола к системе
- Дальнейший монтаж системы будет проходить намного проще, если закрепить трубки при помощи штатных кронштейнов.
- Производится подключение приборов контроля (датчиков), запорной арматуры, элементов присоединения и заглушек. Схема монтажа каждой детали тщательно описана в инструкции от производителя. Всеми рекомендациями нужно обязательно пользоваться на каждом этапе работ.
- Осуществляется монтаж образовавшейся конструкции в коллекторный шкаф.
- Производится подключение циркуляционного насоса и клапана. Последний может быть с термоголовкой или сервоприводом. Монтаж данных элементов также происходит с учетом рекомендаций производителя.
- К образовавшейся конструкции осуществляется присоединение трубопроводов от котла отопления. К отводам подключают трубы от нагревательных элементов.
Как работает система подмеса воды
Система подмеса на несколько комнат
Условно говоря, узел смешивания для теплого пола работает таким образом:
Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.
Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.
Он обычно состоит из следующих элементов:
- Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
- Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.
Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.
Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.
Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.
Двухходовой клапан
Двухходовой питающий клапан
Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.
В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.
Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

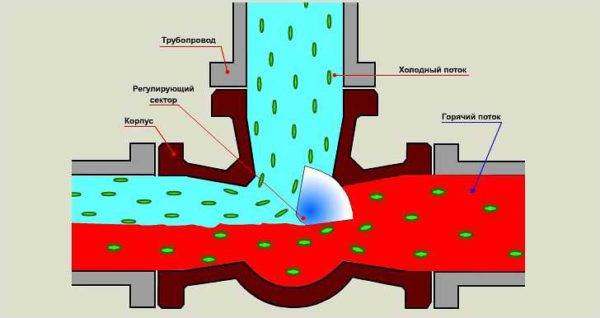

Трехходовой клапан
Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.
Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.
Трёхходовой смесительный кран
Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.
Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.
Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.
Уличные датчики температуры
Подключение вместе с уличным датчиком температуры
Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.
Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.
Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.
Правила подключения
В большинстве случаев приобретается готовый коллектор, в котором все элементы подобраны по техническим характеристикам. Если же есть опыт в сборке подобных конструкций, можно самостоятельно скомпоновать устройство. Как правильно подключить теплый пол, учесть параметры общей системы отопления и технические свойства гребенок? Для этого необходимо руководствоваться определенными правилами установки.
ВниманиеСначала составляется общая схема подключения , где указываются размеры труб, места их прокладки и соединения с отоплением. Обязательно рассчитывается проходная способность каждой из гребенок, подбирается их диаметр и материал изготовления
Чаще всего применяют изделия из нержавеющей стали или меди.
Месторасположение устройства выбирается исходя из следующих правил:
- Магистрали должны иметь приблизительно равную длину.
- Участок стены, где будет установлен шкаф коллекторный для теплого пола, должен иметь свободный доступ. Мебель или другие части интерьера не препятствуют полноценному осмотру прибора, проведению профилактических или ремонтных работ.
- Точка подключения прибора должна быть выше остальных элементов системы.
Обязательно устанавливается система защиты. Она состоит из воздушного клапана и байпаса. При резком повышении температуры воды происходит ее расширение. Воздушный клапан стравливает излишки воздуха, нормализируя давление в трубах. Байпас необходим для оперативного перекрытия воды при возникновении аварийных ситуаций.

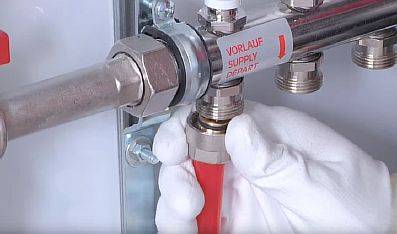

По окончании установки коллектора к нему подключаются трубопроводы теплого пола. Обязательно проверяется качество стыков, их герметичность и надежность. Запуск системы выполняется до установки основного покрытия. Изменяя с помощью устройства управления температурные режимы, проверяется качество нагрева каждой магистрали, выполняется осмотр труб на наличие протечек. После этого можно приступать к установке напольного покрытия.
Назначение и работа коллекторного блока
Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.
Что собой представляет коллектор
Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.
Работа коллекторного узла.
Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.
Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.
Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.
Основные узлы коллектора теплого пола.
Выбор материала и схемы подключения
Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.
Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.
Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.
Схема работы трехходового смесительного клапана.
Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.
Двухходовая схема сборки коллектора.
Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.
Схема сборки с трехходовым смесительным клапаном.
Общие правила монтажа
Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:
- Сборка начинается с крепления несущей арматуры на стену;
- Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
- Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
- Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
- Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.
Распределитель лучевой системы отопления
Напомним: лучевая разводка предусматривает индивидуальное двухтрубное подключение каждого радиатора к общему распределительному коллектору, расположенному в удобном месте (обычно – ближе к центру здания).
Пример лучевой разводки отопления в одноэтажном доме
Для монтажа коллекторного узла применяются такие гребенки:
- заводская для ТП (описывается выше), изготовленная из нержавеющей стали, латуни либо пластика;
- заводская для водоснабжения со встроенными запорными вентилями, сделанная из полипропилена или металла;
- самодельные коллекторы, скрученные из латунных фитингов, полипропиленовых тройников.
Выбор типа гребенки зависит от вашего бюджета и требований к радиаторной системе. Если каждая батарея оснащена собственным балансировочным вентилем и термоголовкой, то достаточно чистого коллектора без клапанов и расходомеров. Модуль сброса воздуха и воды оставьте.
Если вы желаете автоматизировать работу отопления и все регулировки свести в коллекторный шкаф, покупайте гребенку для напольного обогрева. Устанавливайте все аксессуары – ротаметры, клапаны с сервоприводами, «воздушники», комнатные регуляторы. Смеситель по-прежнему не нужен, теплоноситель к батареям подается прямо из котельной.
Ниже на видео показан комбинированный коллектор для отопления, распределяющий тепло на радиаторную разводку и напольные контуры. Обе части гребенки установлены параллельно. Заметьте, для раздачи теплоносителя мастер использовал водопроводные распределители.
Принцип подключения
Устанавливая в квартире отопление под полом, нужно уметь грамотно подключить коллектор в систему. Ведь подключение контуров к котлу осуществляется не напрямую, а через коллекторы, насосы и датчики.
- Для выхода распределительного коллектора предусмотрена заглушка. В некоторых случаях в этом месте устраивают разветвляющую сеть, кран для слива и прибор для удаления воздуха из труб теплого пола.
- Такая конструкция делается на подающей ветке отопления и на возвратной. Для теплого пола рекомендуется устраивать не одну, а пару подобных гребенок и, соответственно сопутствующие приборы.
- Смесительный узел коллектора помещается в специальный шкаф, чтобы туда не имели доступа нежелательные лица, а обслуживание и перемена параметров производилась одним человеком. Шкаф закрывается на замок и может быть выполнен в наружном и внутреннем варианте.
- Делать коллектор своими руками нужно с учетом количества подключаемых контуров отопления и материала для изготовления устройства. При наличии двух веток отопления теплого пола с разными требуемыми температурными условиями, коллектор подключают для подачи воды разного подогрева в эти ветки. Если предусматривается большая протяженность труб, то в систему встраивается дополнительный насос для создания нужного давления.
- Каждый выход трубы из коллектора для теплого пола должен быть оборудован шаровым краном. С его помощью можно будет отключить ряд отопительных приборов без остановки всей системы.
- На каждом этаже главного стояка должны быть размещены подающий и возвратный коллекторы. От них трубы уходят в пол или протягиваются по стенам к батареям отопления. При варианте отопления пола, когда трубы заделываются в стяжку, обязательно ставится прибор для улавливания и стравливания воздуха из системы.
Монтаж коллектора теплого пола
Монтаж коллектора и подключение контуров тёплого пола
Смотрите это видео на YouTube
Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:
- Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
- Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.
Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.
Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.
Подключение ТП к коллектору
Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:
на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;
в ручную подсоединить конец шланга к штуцеру гребёнки;
окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.
Настройка коллектора
Коллектор для теплого пола. Три способа настройки расходомеров.
Смотрите это видео на YouTube
Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:
- удаление колпачка с запорной арматуры;
- закрепление вентиля шестигранником;
- определение числа оборотов для конкретной петли;
- прокручивание вентиля на вычисленное количество раз.
Остальные контуры тёплого пола настраиваются также.
От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.
Советы по установке коллектора теплого водяного пола
Использование заводского комплекта исключает ряд распространенных ошибок при монтаже узла. Готовая коллекторная группа для теплого пола уже оснащена необходимыми вентилями и прочими важными элементами.
Обязательно учитывать следующие рекомендации:
- Расчет тепловой нагрузки на контур рассчитывают до начала монтажа, и на основании полученных данных производят настройку балансировочного клапана;
- Шкаф для смесительного узла размещают в месте, находящемся на одинаковом расстоянии от подсоединяемых труб;
- Габариты коллекторного ящика следует выбирать соответственно размерам прибора;
- Под блоком обязательно предусмотреть пространство для загиба каждого контура;
- Для возможного увеличения водяных контуров стоит оставить несколько свободных патрубков;
- Наиболее эффективная система отопления получается при условии внедрения мощного циркуляционного насоса;
- При установке нескольких насосов обязательно использовать обратные клапаны.
Схема насосно-смесительного и колекторного узла
Кроме прочего, разработку схемы коллектора теплого пола лучше доверить профессионалам, даже если планируется сборка своими руками. Дело в том, что произвести точные расчеты без соответствующих знаний довольно проблематично. Экономия на квалифицированном расчете параметров коллекторного узла может привести к серьезным расходам в будущем.
