Фекальный насос с режущим механизмом – устройство для отвода проблемных стоков

Как рассчитать требуемую высоту подъема

Выбирая фекальный насос для канализации, необходимо обращать внимание не только на его мощность, но и на высоту подъема. Ее придется считать, ведь помимо самой глубины септика или ямы нужно будет учесть и горизонтальную составляющую — расстояние от септика до места передачи стоков (например, в другую емкость)

Пример расчетов после установки

Оно должно делиться на 10. Получив результат, к нему нужно прибавить высоту колодца. Рассмотрим это на примере ниже.

Пример

Условие:

  1. Глубина колодца — 4 метра.
  2. Передать стоки нужно на расстояние в 35 метров.

Решение: 4 м + 35 м / 10 = 7,5 м.

В технических характеристиках насоса высота подъема должна быть не меньше этой цифры. Лучше, если она будет на 20-25% больше — так можно будет создать условия, чтобы оборудование не работало на пределе.

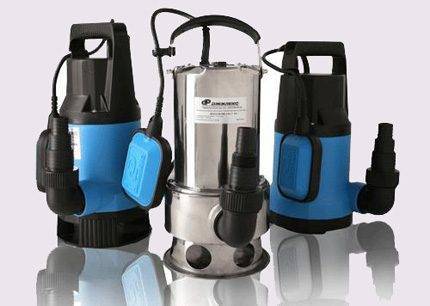

Насосы дренажные: особенности эксплуатации

Оборудование этого класса включает в себя два вида устройств:

  • Поверхностные;
  • Погружные.

Первые устанавливаются на земле, рядом со сливной ямой или колодцем. Откачивание отходов осуществляется через сливной шланг, опущенный в резервуар.

Эти устройства обычно оснащаются поплавковым механизмом, который контролирует уровень жидкости в колодце. При его снижении оборудование отключается, при повышении, происходит запуск насоса.

Кроме этого в устройство дренажного устройства включена входная труба. Именно через нее вода засасывается агрегатом. Также имеется и выходная труба, предназначенная для вывода стоков в предусмотренное место.

Смотрим видео, принцип работы и как выбрать:

Устанавливая такое оборудование нужно учитывать, что попадание жидкости в двигатель агрегата недопустимо и грозит его поломкой. Поэтому выбирать насос следует с учетом объема стоков и скорости наполнения резервуара, чтобы он успевал выкачивать жидкость, не давая ей превысить допустимый уровень.

Достоинством поверхностных агрегатов является их мобильность. Они легко демонтируются и перемещаются в любое другое место.

Погружные дренажные насосы имеют аналогичный принцип действия. Однако их конструкция отличается от поверхностных. Это связано с тем, что оборудование опускается непосредственно в котлован и засасывание жидкости происходит через отверстия в днище насоса.

Чтобы агрегат не засорялся его дно оборудовано специальным сетчатым фильтром, препятствующим попаданию твердых частиц внутрь прибора. Включение оборудования осуществляется автоматически, благодаря поплавку из пластика. Так как погружные насосы помещаются непосредственно в жидкость, то все они имеют качественную электроизоляцию.

Критерии выбора надежной модели

Есть несколько характеристик которые обязательно учитываются при покупке оборудования для канализации, это:

  • Производительность;
  • Диаметр выпускного отверстия;
  • Максимальный напор;
  • Тип охлаждения двигателя
  • Расположение патрубков.

Если вам необходима бытовая модель, то ее производительность может достигать 25 м³/час. Диаметр чем больше, тем лучше. Насос для откачки канализации имеющий выпускные отверстия размером 80 мм легко справится с перекачиванием грязной воды с содержание песка и даже травы или листьев.

Напор в идеале он должен составлять около 10 м. Однако в реальных условиях этот показатель будет несколько ниже.

Охлаждение насоса для откачивания канализации может осуществляться как за счет перекачиваемой жидкости, так и с использованием масло. Причем такие модели считаются более надежными, но в то же время имеют достаточно высокую стоимость.

Расположение патрубков насоса может быть вертикальным или горизонтальным. Для второго варианта требуется использование специального переходника, что несколько усложняет монтаж оборудования.

Отечественный или зарубежный – какой бренд выбрать

модель Vortex

Чтобы помочь потребителю найти ответ на этот вопрос рассмотрим несколько насосов от наиболее известных производителей. Начнем с агрегатов с вихревым рабочим колесом, выполненным из чугуна или технополимера. На рынке они представлены большим количеством моделей, но наибольшим спросом пользуются насосы для канализации фекальные типа Vortex.

Они предназначены для откачивания бытовых сточных вод с содержанием частиц, размер которых не более 40 мм. Они отлично справляются с удалением жидкости в смеси с илом или содержащей шлам, а также вод с повышенным содержанием абразивных примесей.

Среди моделей с двухканальным рабочим колесом из нержавейки наибольшей популярностью пользуются агрегаты под маркой Pedrollo MCm 10/50. Они используются для откачки выгребных ям и коллекторов. А кроме того применяются в автоматических системах отвода канализационных и дренажных вод.

Смотрим видео о данной модели:

https://youtube.com/watch?v=9JHSvZHWuis

Насосы с измельчителем для принудительной канализации или другим режущим механизмом считаются одними из наиболее эффективных. Они прекрасно справляются с перекачкой стоков на большие расстояния. Их использование позволяет избежать засоров канализационных труб.

Кроме этого наличие измельчителя позволяет использовать трубы меньшего диаметра. Такие агрегаты легко справляются с переработкой крупных твердых частиц, попадающих в стоки, что делает их особо востребованными в канализационных системах зданий, которые посещает большое количество людей.

Правильная эксплуатация

Любое оборудование требует бережного отношения. Не являются исключением и перекачивающие насосы. Они также подлежат обслуживанию и ремонту. Многие из таких агрегатов оснащены автоматикой, но несмотря на это присутствие человека при их работе обязательно.

Необходимо периодически осматривать устройство на предмет протечек. Причем даже в период гарантийной работы. Не всегда оборудование соответствует заявленным характеристикам.

Чтобы аварийная ситуация не случилась неожиданно лучше периодически проводить профилактические осмотры. Если же погружной насос сломался, то придется его заменить или отремонтировать. Однако специалисты рекомендуют вышедшее из строя оборудование заменить новым, потому что как показывает практика насос после ремонта проработает не долго.

Самостоятельное вскрытие корпуса агрегата и попытки его починить – не лучший выход, особенно если у вас нет необходимых знаний. Даже элементарная сборка в обратном порядке для непрофессионала может оказаться невозможной. Единственная неисправность, с которой сможет справиться каждый человек – это протечка в месте соединения оборудования с канализационной трубой. Все остальное лучше доверить специалистам.

Подводим итоги

Первостепенное значение в каждом доме имеет канализационная система. Причем лучше если она будет оборудована специальным насосом. Только такая система сможет обеспечить комфортные условия проживания, избавив от постоянной прочистки канализационных труб. Насос для канализации в квартире, установленный в систему – это возможность соблюдения всех гигиенических и экологических нормативов, а также возможность навсегда забыть о засорах и их устранении.

Использование фекальных насосов

Как правило, модели с режущим механизмом предназначены для применения в бытовых условиях. Это могут быть частные дома и различные заведения, где постоянно находится много людей. Здесь высока вероятность попадания крупных твердых частиц в систему канализации. Чтобы избежать такой возможности, предусмотрен режущий механизм.

Особенностью фекальных насосов является возможность откачки воды. Это может быть жидкость из подвала или водоема

В последнем случае действительно важно применять фекальное оборудование с режущим механизмом, поскольку в воде могут быть водоросли и прочие крупные элементы

Назначение и особенности фекального насоса

Канализационный насос нужен для выгребной ямы или для септика: он периодически включается в работу, когда требуется откачка сточных масс для опорожнения или очистки сборника бытовых отходов. Его можно полностью погружать в откачиваемую жидкость или устанавливать в непосредственной близости от ямы для туалета. Конструкция и параметры таких агрегатов специально рассчитываются на возможность перекачки неоднородных смесей.

Иногда неопытные пользователи не видят разницы между бытовыми фекальными насосами, предназначенными для канализации в частном доме, и дренажными насосами, используемыми для откачки грязной воды. Их устройство во многом является сходным. У оборудования обоих типов для защиты от механических повреждений предусматриваются сетки на приемных патрубках и большие зазоры между вращающимся рабочим колесом и корпусом, что препятствует засорению и заклиниванию деталей.

Иногда в случае острой необходимости можно попытаться заменить агрегат одного вида другим, но лучше их использовать строго по назначению. Отличительными чертами фекальных насосов считаются:

  • возможность перекачки жидкости с твердыми включениями размером до 35-50 мм, когда для дренажных устройств этот параметр обычно равен 5-12 мм;
  • использование более мощных электродвигателей, что связанно с повышенной вязкостью, характерной для сточных вод;
  • оснащение приемным устройством с измельчителем механического типа в виде вращающихся ножей.

Совет! Если вам необходимо откачать выгребную яму, наилучшим образом справится с этой задачей именно фекальный насос.

Виды фекального насосного оборудования ↑

Все такие насосы можно разделить на четыре вида:

  • поверхностные или наружные;
  • погружные;
  • для горячих стоков;
  • для холодных стоков.

Наружный насос с измельчителем

Такая группа насосного оборудования устанавливается на любой поверхности, как следует из названия. Такими площадками или местами расположения для монтажа насосов может быть место за унитазом, под раковиной или возле любой сантехники внутри помещения.

Это могут быть всевозможные насосные станции или просто насосы с режущим инструментом, встроенным внутрь конструкции, которые отлично справляются с измельчением волокнистых, маслянистых и других включений в канализационные бытовые стоки.

Также поверхностные насосы часто могут использоваться и снаружи помещений, чтобы откачивать воду в прудах или любых других небольших водоемах, скопившиеся или заполнившие колодцы ливневой канализации насосы с тротуаров, талые и дождевые воды.

Пластмассу или бумагу, но также и дробить небольшие камешки, кусочки стекол, самые жесткие водоросли и ветки деревьев.

Фото: полупогружной

Благодаря наличию режущих лопастей такого плана фекальные насосы прекрасно преобразовывают различные крупные нерастворимые частицы в мелкую массу, замечательно реагируют и откачивают иловые, песчаные или нефтяные вещества, входящие в состав канализационных жидкостей, а также весьма устойчивы к агрессивным средам, как бытовых стоков, так и химических.

К общим характеристикам насосов, работающих на поверхности со встроенными механизмами измельчения, можно отнести следующие:

  • допустимые размеры частиц, включенных в канализационные стоки, которые будут проходить через измельчитель – 10-50 мм;
  • самый оптимальный объем воды, который поверхностный насос может перекачивать за час – 3-500м.куб./ч;
  • напор поверхностного технологического насоса, позволяющий поднимать воду из глубин – 1-30 м;
  • количество электроэнергии, необходимой для эффективной работы поверхностного насоса – 0,28-3 кВт;
  • необходимое напряжение, при котором насос работает нормально – 220 В;
  • для некоторых моделей производители усмотрели дополнительный шнур длиной – 10-25 м, что существенно увеличивает удобство установки в необходимых местах.

Общий вес таких установок, как правило, всегда не велик, а потому они успешно транспортируются с места на место.

Также компактность и устойчивость практически на любой поверхности, говорит о том, что такой насос может устанавливаться как в помещения, так и на улице.

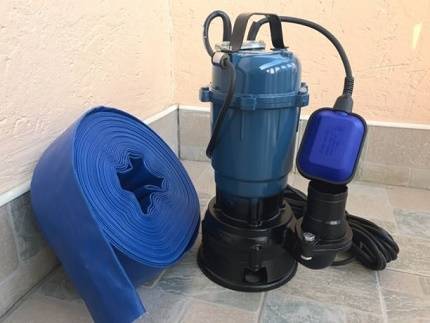

Погружной насос с измельчителем

Насосы погружного типа отлично работают в среде не только чистой воды, но и различной степени загрязненной.

Они, как видно из названия, погружаются на определенную небольшую, по сравнению со скважинными насосами, глубину – до 10 м, чтобы откачивать воду температурной до +40˚С.

Чаще всего такие насосы используют для технических нужд, обслуживании водоемов, очищение подвалов, а также канализационных отстойников, резервуаров или септиков от переработанных фекальных масс.

Также выключатель при поплавковом устройстве обеспечивает уровень выключения и включения насоса такой, какой необходим и какой вы можете выставить самостоятельно.

Благодаря нескольким режимам установки поплавкового выключателя, насос сможет сам выключаться тогда, когда прекращается сброс стоков в канализационную систему, а также, наоборот, включаться, когда стоки достигают определенного объема и уровня.

Поэтому с использованием погружных насосов пользоваться канализацией весьма удобно и комфортно.

Но помимо поплавкового выключателя, выполнение функции наиболее надежной защиты от «сухого хода» принадлежит двойной обмотке или уплотнению вала либо со стороны двигателя, либо – торцевого соединения в насосе.

Пространство между уплотнениями заполнено маслом. Это и является важным элементом в защите. Именно масло позволяет насосу работать какое-то время без воды, что, и названо «сухим ходом».

Важно! Такие насосы обязательно должны быть установлены всегда вертикально для того, чтобы режущему механизму, который встроен со стороны патрубка для всасывания, был обеспечен достаточно нормальный угол наклона по отношению к горизонтальной поверхности для беспрепятственной и эффективной работы. Фото: погружной

Фото: погружной

Насосное оборудование погружного типа всегда производится из чугуна, покрытого антикоррозийным слоем или нержавеющей стали. Конструкция входных или выходных патрубков такова, что всегда есть возможность подключить к ним любое резьбовое либо фланцевое соединение.

Практически все производители насосных установок данного типа используют самую качественную изоляцию, которая относится к наиболее прочной и надежной – класса Е.

Где применяют такое оборудование

Существует множество различных ситуаций, в которых использование фекальных насосов с измельчителем просто необходимо. Среди них:

  • Производственные объекты пищевой и перерабатывающей промышленности, где стоки содержат большое количество органических отходов;
  • Рестораны, столовые, кафе и другие заведения, которые ежедневно посещает огромное количество людей, поэтому в канализацию могут попадать самые различные предметы.

Но иногда такое оборудование устанавливается и в санузлах частных домов, если они расположены ниже уровня входа в коллектор, например, в подвале или цокольном этаже. Однако и в некоторых многоэтажных домах без таких агрегатов бывает очень сложно обойтись. Особенно если они относятся к старой постройке и имеют проблемную канализацию.

Смотрим видео, сфера применения:

Возможно использование таких насосов с измельчителем и в случае выполнения канализации трубами малого диаметра. В таком случае мелкоизмельченная сточная масса будет перемещаться по ним без малейшего затруднения.

Различные виды насосов с измельчителем

Оборудование этого типа бывает двух типов:

  • Погружное;
  • Полупогружное.

Хотя некоторые поверхностные насосы также могут оснащаться различными режущими механизмами. Кроме этого насосы с измельчителями подразделяются на две группы:

  • Промышленные;
  • Бытовые.

Агрегаты первого типа используются на предприятиях, учреждениях и при выполнении аварийно-ремонтных служб. К ним же относятся и насосы для выгребных ям или септиков.

Смотрим видео, устройство и работа механизма:

Установка оборудования может выполняться временно или стационарно. Для периодической откачки обычно используют погружные модели, а для постоянной работы – полупогружные. При этом автоматику настраивают таким образом, чтобы питание включалось при достижении стоками определенного уровня.

В частных домовладениях или квартирах используют бытовые фекальные насосы с измельчителем для унитаза. Они представляют собой пластиковую емкость в которой находятся:

  1. Электропривод;

  2. Аккумулирующая емкость;
  3. Полупогружной насос;
  4. Режущий механизм.

Сопряжение агрегата с унитазом осуществляется при помощи специального фланца с уплотнителем. Кроме того, от него могут отходить патрубки для подсоединения к системе канализации и водоснабжения.

Принцип работы такого устройства предельно прост. При поступлении воды в емкость происходит запуск установки. Это приводит к измельчению твердых фракций, находящихся в стоках и перекачиванию их в коллектор системы. При полном опорожнении бак насос отключается.

Монтаж фекального насоса

Поскольку подобная продукция имеет некоторые конструкционные особенности, необходимо ответственно подойти к ее монтажу. Следует учитывать тот факт, что жидкости, обрабатывающиеся этим оборудованием, считаются агрессивными, поскольку здесь может быть щелочь, соль, кислота или органические яды. Соответственно, все провода и патрубки необходимо обязательно загерметизировать.

Запчасти для фиксации насоса всегда идут в комплекте, однако можно отдельно докупить патрубки. Для установки фекальных насосов для канализации рекомендуется воспользоваться направляющими с захватом, предварительно подсоединив трос. Благодаря значительному весу оборудование плотно прижмется к патрубку. Чтобы устройство прослужило действительно долго, необходимо установить автоматическую защиту для двигателя, а также режущего механизма и прочих важных деталей. В остальном установка выполняется согласно инструкции и не вызывает никаких сложностей.

Фекальные насосы, оборудованные измельчителем, станут незаменимым помощником для жителей загородных домов. Чтобы такое устройство эффективно справлялось со своей задачей и прослужило действительно долго, необходимо ответственно отнестись к его выбору и установке.

Обзор лучших марок

Современный рынок открывает широкие горизонты для выбора фекальных насосов, оснащенных измельчителями. Итальянское, немецкое, испанское и прочее оборудование предлагается покупателям, и каждый производитель выставляет для продажи впечатляющий модельный ряд.

Продукция импортного производства, в большом количестве присутствующая на современном рынке. Основными поставщиками фекальных насосов значатся немецкие, итальянские, испанские фирмы

Grundfos. Среди лучших производителей первым местом рейтинга выделяется компания. Немцы преуспели в разработке и производстве насосов разного назначения. Не обошлось без немецких идей и в производстве фекального оборудования с измельчителем.

Их модель Grundfos Seg, сделанная для профессионального применения, удачно подходит для обычного частного хозяйства. Несмотря на чугунный корпус аппарата, его несложно транспортировать из одного места в другое.

Электродвигатель устройства наделён чувствительной системой защиты от перегрева и коротких замыканий. Есть регулятор скорости вращения ротора электродвигателя. При максимальной рабочей мощности 0,9 кВт даёт напор не меньше 15 метров. Погружается на глубину до 10 метров.

Торговая марка Grundfos славится выпуском широкого ассортимента садовых насосов. В представленной покупателю линейке погружных насосов преобладают модели для перекачки чистой и грязной воды

Джилекс. Немецкое оборудование привлекает покупателя технологиями, но отдаляет высокой ценой. Именно доступная стоимость в сочетании с хорошим качеством вывели на второе место «Джилекс Фекальник».

Разработка российских инженеров также относится к разряду профессиональной техники. Эффективность действия и качественные показатели в работе оценили многие пользователи этого оборудования.

«Джилекс Фекальник» сделан из нержавеющей стали. Его допускается погружать на глубину до 8 метров. Мощность аппарата составляет 0,4 кВт, а производительность 160 л/мин. Надёжный герметически закрытый корпус, оснащение системой термозащиты, также привлекает простое техобслуживание.

Herz. Следующий лучший представитель аппаратов, откачивающих жидкость, – очередное немецкое изобретение, на этот раз от фирмы Herz. Модель WRS25/11 пользуется высоким спросом по причине надёжности, долговечности, износостойкости. Особенность модели – исполнение под применение в экстремальных условиях.

Фекальные насосы германского производителя Herz привлекают отличными эксплуатационными качествами, практичностью и широким ассортиментом, позволяющим выбрать оборудование для откачки любого объема

Разработка от фирмы Herz обеспечивает производительность до 260 л/мин., создаёт напор до 14 метров и может погружаться на глубину 8 метров. Вес насоса 31 кг по причине чугунного корпуса и стальных рабочих деталей. Обмотка электродвигателя имеет класс изоляции «В».

Вихрь. Заслуженную четвёртую позицию в рейтинге лучших занимает фекальный насос «Вихрь». Модель ФН-1500Л показала хорошие результаты в эксплуатации. Производительная перекачка и эффективное измельчение крупного мусора. Полностью автоматический контроль уровня воды в рабочей камере – включение и отключение по достижении заданных параметров.

Устройство для перекачки фекалий марки «Вихрь». Насос, оснащённый измельчителем, производит российская компания. Техника получила явное признание пользователей. Спрос на «Вихри» превышает предложение

Насос способен поднять столб жидкости до 18 метров. Производительность аппарата достигает значения 24 м.куб/час. Пропускная способность по измельчённым частицам – 15 мм. Максимальная мощность – 1,5 кВт. Материал – стальное лезвие ножа измельчителя и чугунный корпус самого насоса.

Фекальный насос с самозатачивающимся измельчителем от итальянских производителей рассчитан на эксплуатацию в экстремальных условиях. Конструкция допускает погружение на глубину до 20 метров. При работе создаётся напор до 40 метров. Показатель производительности – 16 м.куб/час.

Мощный аппарат итальянского производителя – фекальный насос Calpeda GMG с измельчителем, который наделён механизмом самозатачивания. Техника, срок службы которой зависит только от естественного износа деталей

Так выглядит рейтинг лучшего насосного оборудования из группы фекальных систем. Конечно же, этот список следует воспринимать исключительно условно. Ассортимент насосного оборудования очень велик, и только лишь пять моделей не в состоянии показать ситуацию полностью. Но в случае выбора насоса для быта ориентироваться на обозначенный список вполне логично.

Популярные и лучшие производители на рынке: Грундфос, Джилекс, Herz, Wilo, режущий Sturm wp9709sw

Сегодня в магазинах представлен богатый выбор насосов-измельчителей любой мощности, комплектации и размера, какие только могут потребоваться. Можно взять недорогой российский или китайский прибор, а можно инвестировать в дорогостоящую европейскую сантехнику.

Если говорить о моделях, то особо востребован канализационный насос Grundfos. Средняя цена на подобный канализационный насос с измельчителем колеблется в пределах 35-55 тысяч рублей. Канализационные установки Grundfos избавляют от необходимости приобретать унитаз с измельчителем, т.к. встроенные в станцию насосы уже оснащены режущим устройством. Фекальный насос с измельчителем для туалета должен быть только качественной марки.

Отличительная особенность насосов Sololift – блок управления соединен с насосом и двигателем в один узел. Такое устройство упрощает ремонт агрегата в случае поломки. Во время починки не придется демонтировать насос и пространство вокруг остается чистым, даже если пришлось покопаться в механизме. Фекальный насос Grundfos с измельчителем располагает достаточной мощностью, чтобы обеспечить движение стоков по трубам любого уклона, вертикальным и горизонтальным, в пределах мощности конкретной модели.

Канализационные насосы марки SFA – тоже стоящий выбор. Этот производитель предлагает впечатляющий ассортимент насосов для откачивания стоков. Они подходят для кухонных моек, стиральных и посудомоечных машин и, разумеется, ванных и унитазов. Для любого типа техники, требующего отвода отработанной воды, найдется свой вариант. Насосы этой марки оснащены герметичными резервуарами и мощными режущими механизмами.

Насос фирмы SFA хорошо зарекомендовал себя в быту

Классификация фекальных насосов

В зависимости от конструктивных особенностей, имеющиеся в продаже фекальные насосы делятся на такие виды:

  • Погружные агрегаты – эти приборы изготавливаются исключительно из высокопрочных материалов и поступают в продажу в комплекте с поплавком. Этот элемент необходим для определения уровня перекачиваемой жидкости. Корпус погружного насоса полностью герметичный, а внутри него находится система уплотнителей, не дающих жидкости проникать внутрь конструкции агрегата. В основном, погружные насосы используются для выгребных ям, однако нередко они также применяются для откачивания ливневых вод и для организации полива огородов. Установка насоса фекального выполняется путем крепления патрубка на дне резервуара, а сам насос фиксируется на патрубке под тяжестью своего веса. Самым важным условием при монтаже является постоянное нахождение прибора под толщей жидкости;
  • Полупогружные насосы – эти агрегаты имеют меньший диаметр сточных каналов, из-за чего области применения таких агрегатов сильно ограничены. Полупогружной насос можно применять для перекачивания нечистот, в которых диаметр твердых примесей составляет не более 1,5 см. Некоторые полупогружные насосы поставляются в комплекте с режущим механизмом. Такие модели хорошо подходят для использования в частном доме. Монтаж полупогружных насосов выполняется таким образом, чтобы их рабочий механизм располагался в толще жидкости, а верхняя часть – над ней;
  • Поверхностные насосы – эти приборы отличаются простотой в монтаже и эксплуатации. Устанавливать насосы такого рода следует за пределами резервуара с нечистотами. Поверхностный насос нельзя назвать очень мощным, а его пропускная способность весьма ограничена. Это оборудование может перекачивать жидкость с частицами, размер которых не превышает 5 мм. Корпус прибора не герметичный, поэтому его нельзя оставлять под открытым небом. Этот минус с лихвой компенсируется небольшими габаритами и низкой стоимостью прибора;
  • Отдельно следует упомянуть насосы дренажного типа. Они нашли применение, как при выкачивании нечистот, так и при отведении поверхностных и грунтовых сточных вод. Бытовые дренажные агрегаты отличаются низкой стоимостью, экономичностью и длительными сроками эксплуатации.
