Датчик комнатной температуры для газового котла

Удаление воздуха из системы отопления твердотопливного котла.

Воздух в системе отопления может стать причиной ряда проблем: плохая циркуляция теплоносителя или ее отсутствие, шум при работе насоса, коррозия радиаторов или элементов системы отопления. Чтобы избежать этого, необходимо выпустить воздух из системы. Пути для этого два – первый вручную – продумываем установку кранов в наивысшей точке системы и на подъемных участках и периодически проходим эти краны, выпуская воздух. Путь второй – установка автоматического клапана спуска воздуха. Принцип его работы простой — когда воздуха в системе нет, то клапан заполнен водой и поплавок находится в верхней части клапана, и, через шарнирный рычаг, герметизирует выпускной клапан воздуха.

Когда в камеру клапана попадает воздух, то падает уровень воды в клапане, поплавок опускается и через шарнирный рычаг открывает отверстие выпуска воздуха на выпускном клапане. По мере выхода воздуха из камеры, уровень воды растет и клапан снова занимает верхнее положение.

Мы выше уже описывали устройство группы безопасности котла, когда говорили о защите от высокого давления теплоносителя. В идеале, если вы установили группу безопасности, на ней есть автоматический клапан спуска воздуха. Проследите лишь, чтобы группа безопасности была установлена в верхней части системы вашего отопления. Если нет, рекомендуем поставить отдельно автоматический клапан сброса воздуха и навсегда решить проблему поиска воздушных пробок в вашей системе отопления.

Обвязка твердотопливного котла — Автоматический клапан спуска воздуха

Температура теплоносителя

Экономия газа еще связано с правильной регулировкой носителя тепла. Стандартная комплектация газового котла не включает датчик уличной температуры, поэтому необходимо самостоятельно регулировать температурный режим в зависимости от погоды. Например, убавлять или прибавлять. Такой способ не всем подходит, так как необходимо постоянно контролировать температурный режим. Газовые котлы Baxi имеют возможность подключения дополнительных функций. Поэтому можно прибрести отдельно датчик уличной температуры и подключить его. Таким образом регулироваться температура будет автоматически в соответствии с изменениями погоды. Кроме этого можно использовать погодозависимую автоматику. В настройках оборудования необходимо выбрать климатическую кривую. В соответствии с параметрами газовый котел будет расходовать меньшее количество газа.

Настройка газового котла Baxi – oteple.com

Газовые отопительные приборы Baxi отличаются удобством пользования и экономичным расходом топлива. Однако многое зависит от того, как выполнена настройка газового котла Baxi. Следует знать, как отрегулировать свой агрегат, чтобы он расходовал минимум топлива и одновременно обеспечивал комфортную температуру в помещении.

…

Запустить газовый котел серии Baxi ECO можно следующим образом:

• открыть газовый кран;
• установить переключатель режимов на летнее или зимнее время;
• открыть запорные краны системы отопления и ГВС, а затем зажечь горелку;
• чтобы увеличить температуру, регулятор следует повернуть вправо, чтобы уменьшить – влево.

При первом пуске отопительного прибора он может включиться не сразу – пока выйдет воздух из газовых труб. Поэтому, если с первого раза розжиг не произошел, следует повторить попытку несколько раз.

При работе в летнем режиме газовый котел обеспечивает только производство горячей воды. Также в этом режиме будут активны защита от замерзания и антиблокировка насоса.

Регулировать температуру отопления можно с помощью подключенного термостата или ручки на панели.

…

Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды.

Для экономии электроэнергии и газа летом рекомендуется устанавливать рукоятку в положение «Комфорт».

Как настроить максимальное и минимальное давление газа?

Настройка максимального давления газа производится следующим образом:

• следует открутить винт на штуцере и подсоединить манометр;
• открыть газовый кран и установить переключатель режимов в положение «зима»; необходимо убедиться, что агрегат работает на максимальной мощности; установить высокую производительность можно и в режиме ГВС – для этого следует поставить регулятор горячего водоснабжения на максимум и включить кран со скоростью протока 10 л/мин;
• проверить давление на горелке с помощью манометра, показатель должен соответствовать максимальному давлению, указанному в характеристиках агрегата;
• при необходимости можно снять с клапана колпачок и вращением регулировочного винта установить соответствующее значение давления.

Также можно настроить минимальное давление:

• установить переключатель режимов в положение «0»;
• отсоединить контакты датчика температуры;
• перевести рукоятку в положение «зима»;
• подключить контакты температурного сенсора;
• с помощью винта на газовом клапане установить минимальную мощность согласно техническим характеристикам агрегата;
• выключить котел и отсоединить манометр, закрутить винт на штуцере.

В небольших квартирах, особенно в межсезонье, рекомендуется настраивать газовый котел на минимальный режим работы. У агрегатов Baxi наименьшая мощность составляет 40% максимальной. Например, для модели на 24 кВт минимальная производительность составит 9 кВт.

Чтобы перевести газовый котел Baxi на другой тип топлива, достаточно просто поменять форсунки в горелке. После перехода на другой газ придется снова настроить максимальную или минимальную мощность.

Как избавиться от «тактования» газового агрегата?

Если мощность газового котла превышает необходимую, часто возникает такая проблема как «тактование» – частое включение-выключение. Это очень негативно сказывается на состоянии узлов устройства и приводит к их повышенному износу, а также к перерасходу топлива.

У газовых котлов Baxi можно задать значение минимальной продолжительности между включениями. Заводские настройки обеспечивают интервал 3 минуты, имеется возможность увеличить это значение до 10 минут.

Если Ваша модель агрегата Baxi не оснащена термостатом, то рекомендуется его приобрести и подключить. Управление газовым котлом при помощи данного устройства позволит сэкономить топливо и предотвратить повышенный износ оборудования.

Нет комментариев

Видео: котел BAXI Eco Compact — установка внешнего датчика

Хотите разбираться лучше других?

• Подключения комнатного термостата к газовому котлу – Необходимые материалы и инструменты для подключения термостата Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для…
• Подключения комнатного термостата — доступным языком – Для того чтобы снизить затраты на отопление, сделать температуру в жилых помещениях более комфортной, применяют такое устройство, как комнатный терморегулятор. Необходимость…
• Подключение термостата – Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может…
• Схема подключения компрессора холодильника — пошаговая инструкция с фото и видео – Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить…
• Замена термостата в холодильнике Атлант — видео – Видео: заменить термостат на холодильнике Атлант https://www.youtube.com/watch?v=r04yaJ4Qzqo Видео: холодильник Атлант МХМ 1733 – замена термостата https://www.youtube.com/watch?v=GGyC3IhJCw4 Видео: замена…

Правильная установка газового котла настенного типа

Газовый котел данной модификации обладает функцией самодиагностики. Отопительные системы Baxi и их обслуживание Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы.
Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Выполните электрические подключения согласно электрической схеме, приведенной в инструкции.
Отметим, что при работе вентилятора, циркуляционного насоса и котла на полную мощность заряда батарей хватит примерно на 11—12 часов работы, чего вполне достаточно чтобы аварийная ситуация была решена. Если понадобится выполнять сварочные работы, рекомендуется использовать газовую сварку.
Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Далее он попадает в теплообменник. При установке двухконтурного газового котла Baxi, его лучше размещать на кухне рядом газовой плитой. Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Расширительный бак; 11a. Есть возможность подключения программируемого таймера. Первичный теплообменник; 11b.

Автоматический байпасс; Возможность работы на сжиженном газе после перенастройки.

Газовый клапан. При этом максимальная потребляемая мощность электросети — 25,8 кВт, а наибольшая площадь обогрева — квадратов. Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод.

На фото можно увидеть расположение различных частей под крышкой. Датчик температуры контура отопления;
Подключение комнатного терморегулятора Emmeti Termec к газовому котлу baxi

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

1. Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
2. Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
3. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

Оптимальные значения в индивидуальной системе отопления

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С. С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С

Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать

С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

Электрические котлы позволяют плавно регулировать нагрев теплоносителя от 30 до 90 °С. Они оснащены отличной системой защиты от перегрева.

Засорение систем

Грязь и отложения в системе отопления могут появиться не только из водопровода (там нужно установить сетчатые фильтры) или из-ща разложения тосолов. Даже при монтаже новых элементов и пуске системы без промывки фильтры могут засоряться: при производстве многих элементов отопительной системы используются различные технологические смазки, присыпки и т.п. А их количество во время монтажа может только увеличиться. Потому перед запиткой системы и ее соединением с котлом, нужно ее промыть.

Аналогичная процедура (промывка) должна проводиться периодически – при замене антифризов или просто в целях профилактики.

Настройка газового котла Baxi на экономичный режим

Газовый котел можно настроить на экономичный режим. Если оборудование установлено в небольшой квартире, то необходимо выбрать минимальные параметры F08 и F10. Первый обозначает максимальную полезную мощность отопительной системы, а второй – минимальную полезную мощность системы отопления.

Диапазон модуляции газового котла мощностью 24 кВт начинается с 40% от наибольшей мощности. Следовательно, минимальный режим работы может быть на 9 кВт. Такой мощности достаточно для отопления дома площадью до 80 кв.м, а интервалы между включениями увеличатся.

Кроме того чтобы происходит экономия газа, еще продлевается срок службы элементов газового котла. Например, вентилятора, реле на плате управления и газового клапана.

Наименьший расход газа будет при работе оборудования на максимальной мощности.

Как устроены двухконтурные котлы Бакси

Двухконтурные котлы Baxi предназначаются для нагрева воды в контуре отопления и ГВС. По сути, такие агрегаты, это усовершенствованная одноконтурная модификация, реализованная с бойлером ГВС в виде обычного или битермического теплообменника. В первом случае передача тепла в контуре ГВС происходит нагретым теплоносителем, поступающем из отопительного бойлера.

Битермический теплообменный аппарат снаружи не выделяется от стандартного котлового отопительного бойлера. Только внутри поверхности нагрева для отопления и ГВС разделены трубками сложной конфигурации, похожей на ромб.

По внешнему контуру движется вода для отопления , а внутри ромба — для ГВС. Такая конструкция более эффективно отбирает тепло у греющей среды, но имеет проблемы при очистке поверхностей от накипи.

Поэтому для таких устройств обязательна установка фильтров по предварительной очистки подпиточной воды с функцией умягчения.

Профилактика

Чтобы предотвратить поломки котла Бакси и продлить тем самым срок его службы, подключать данный агрегат к электросети следует через стабилизатор. Импортная электроника рассчитана на электроснабжение высокого качества и при значительном отклонении его параметров от нормы, что у нас пока наблюдается довольно часто, легко выходит из строя.

С определенной периодичностью (через несколько лет эксплуатации) теплообменник снаружи нужно очищать от сажи. Если он изготовлен из нержавеющей стали, можно воспользоваться специальной щеткой с металлическим ворсом. Для очистки медного теплообменника такой инструмент не подходит, так как может повредить его. Лучше воспользоваться металлической губкой, предназначенной для мытья посуды.

Теплообменник газового котла

Теплообменник контура ГВС время от времени нужно промывать каким-нибудь средством, удаляющим накипь. То же самое нужно делать и с основным теплообменником, если в качестве теплоносителя используется обычная вода, не прошедшая процедуру обессоливания.

Вентилятор нужно периодически смазывать, иначе со временем двигатель не сможет вращать его с достаточной скоростью. Открутите заднюю часть узла и извлеките статор, после чего нужно будет залить внутрь несколько капель машинного масла.

Дымоход, как обычный (у котлов с открытой камерой сгорания), так и коаксиальный (закрытая камера), нужно периодически очищать от сажи. У коаксиального дымохода нужно поддерживать в чистоте воздухозаборник.

Дополнительные полезные опции

Некоторые модели термостатов решают только основные задачи, не обладая никакими дополнительными опциями.

Более продвинутые образцы, в дополнение к базовым функциям, способны выполнять некоторые попутные действия, расширяющие возможности и эффективность устройства. Например, помимо контроля комнатной температуры, существуют опции мониторинга погодных условий на улице и внесение поправок в режим обогрева в соответствии с ними.

Кроме того, существуют и другие опции:

• Несколько вариантов теплового режима помещения.
• Программирование индивидуальных настроек.
• Доступ по WiFi в интернет с возможностью удаленного программирования режима.
• Модуль GSM для работы со смартфоном по СМС.
• Защита от несанкционированного изменения режима (блокировка от детей).
• Декоративная подсветка.
• Защита от перегрева или перемерзания.
• Гидрометр с функцией изменения влажности воздуха.

Насколько нужны эти функции — решать владельцу термостата, поскольку они имеются не во всех моделях. Выбирая наиболее подходящий вариант, можно сразу определить список необходимых опций и приобрести нужный образец.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

• по способу определения температуры,
• по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

• термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве,
• позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

• проводные, передающие данные на контроллер по проводам,
• беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

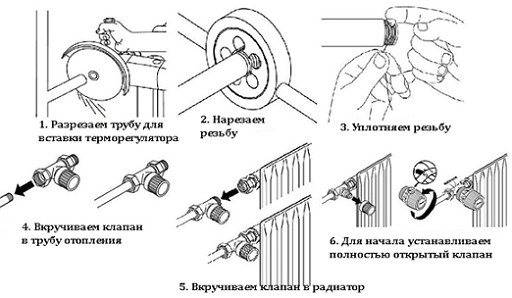

Схема подключения термостата к батарее Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

1. Рекомендуется установка термостата на 20 ° С;
2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
3. Желательно, чтобы в детской комнате было около 22 ° С.
4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Коротко о компании

Baxi — бренд родом из Италии, выпускающий технику для отопления и горячего водоснабжения на протяжении 50 лет. Компания предлагает пользователям широкий ассортимент своей продукции: классические настенные и конденсационные газовые котлы, напольные агрегаты с чугунным теплообменником , электрическими водонагревателями. Это современные высококачественные и надежные изделия, которые соответствуют всем нормативным требованиям.

На данный момент компания за один год выпускает порядка полумиллиона единиц газовых котлов, среди которых популярные серии: Luna, Main, Slim. Начиная с 1993 года, когда фирма получила сертификат качества ISO 9001, выпускаемая продукция удостоилась высоких оценок потребителей.

Компанию BAXI S.p.A. основала в 1924 году австрийская семья Westen. Производством газовых котлов фирма начала заниматься в период с 1978 по 1984 год, когда входила в группу Zanussi. С 2009 года компания входит в группу BDR Thermea, ее завод по производству котлов является центром холдинга. Общий годовой объем выпускаемой продукции составляет около полумиллиона настенных приборов.

Экономия газа термостатом: настоящее чудо техники

Термостат – стабильная температура. Если не внедряться в детали, то описать этот небольшой приборчик, с которым многие знакомы по терморегулятору теплого пола, можно как устройство, полостью отключающее котел отопления, когда в комнате набегает нужная температура. Если современный котел контролирует температуру теплоносителя, не обращая при этом внимания на окружающий воздух, то термостат наоборот – игнорирует теплоноситель и контролирует исключительно климат в помещениях. Что это дает? Как минимум 20% процентов экономии голубого топлива. Естественно, факт экономии будет налицо только в том случае, когда теплопотери в доме минимизированы.

Также здесь следует отметить то, что термостаты бывают трех типов – от выбора того или иного из них в полной мере зависит количество сэкономленного газа.

Простейший термостат. Большой экономии от этого прибора ждать не стоит – тем не менее контроллер данного типа позволяет снизить расход газа процентов на десять

Хотите большего, обращайте внимание на программируемые термостаты.
Суточный терморегулятор. Программируется на цикл, равный 24 часам

Он позволяет задавать температуру в помещении по часам. Ночью одна, днем другая, вечером третья. То есть когда нужно, дома тепло, а когда в доме никого нет, идет экономия за счет снижения температуры в доме до минимума.
Недельный программатор. Все то же самое, что и в предыдущем случае, только с недельным (7 дней) циклом работы.

Как экономить газ фото

Принцип экономии программируемым термостатом довольно простой и заключается он в первую очередь в правильном программировании котла. Здесь придется все рассчитать самостоятельно – вернее продумать график работы. Засечь время, когда вы ложитесь спать и в этот момент понизить температуру в доме, к примеру, до 20 градусов (спать при такой температуре просто замечательно). Также необходимо засечь время вашего подъема и запрограммировать повышение температуры в доме за час до срабатывания будильника. Уходите на работу и дома никого не остается? Проделываете то же самое на другой временной промежуток. Уезжаете на выходные за город – опять тот же фокус, только на более длительный промежуток времени. Правильно созданный график работы котла позволяет снизить потребление газа весьма существенно – рассчитывать можно еще процентов на 20 экономии.

В совокупности получится отличная картина – произведя утепление дома и модернизацию системы отопления, можно добиться снижения счетов за газ практически в половину. Да, это потребует дополнительных (причем немалых) финансовых вложений, но следует понимать, что делается это не на один год. Спросите, каков срок окупаемости всего этого дела? Полтора-два года – и вложения начинают оправдывать себя, экономя семейный бюджет.

В заключение темы, как экономить газ, скажу несколько слов о радикальных вариантах – газ можно вообще не экономить. От него можно полностью отказаться в пользу других источников энергии – например, обогревать дом можно дровами или электричеством. Дрова можно собирать самостоятельно – они могут совсем ничего не стоить. Ну а электричество проще воровать, чем газ, что, сами понимаете, не совсем законно и, как правило, наказуемо.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

• необходимо исключить попадание прямых солнечных лучей на его поверхность,
• поверхность контакта стены должна быть неметаллической,
• прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
• высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
• необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой. После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат

Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п. Комнатный датчик температуры для котла

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.
